适配EMAX es08A舵机的专用倾斜安装支架

日常做小型航模、桌面云台类项目时，很多人都遇到过舵机安装角度不对、摄像头俯仰范围受限的问题，这款倾斜支架就是专门针对EMAX es08A这款微型模拟舵机做的适配安装结构，解决的就是小空间内舵机倾斜布置、摄像头搭载的安装痛点。

从实际使用场景来看，这类支架主要用在小型FPV穿越机的摄像头俯仰调节结构、迷你桌面两轴云台的舵机固定座、小型智能小车的视觉传感器倾斜安装位上，很多轻量化的小型机器人头部俯仰关节也会用到这类结构，毕竟es08A舵机本身尺寸小、扭矩足够应付100g以内的负载，在微型运动设备里的普及率很高，对应的专用安装支架能省去很多自己打样适配的麻烦。

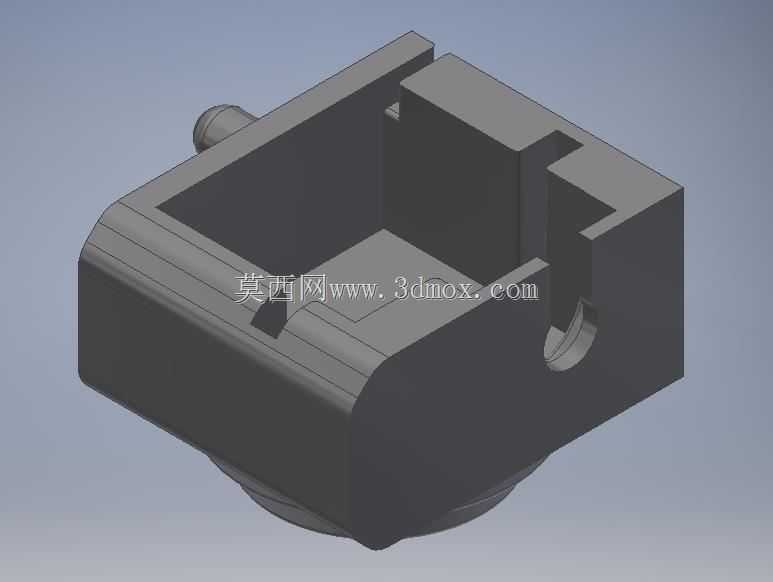

功能特性上，这款支架采用一体式槽型容纳结构，内腔的尺寸完全贴合es08A舵机的外轮廓，不需要额外做固定压片就能把舵机稳稳嵌在槽内，侧壁预留的轴孔正好对准舵机的输出轴位置，倾斜的基座角度是经过实际调校的，安装后舵机的转动平面正好对应摄像头的俯仰转动需求，不会出现转动时支架和舵机摇臂、摄像头外壳干涉的情况。支架底部预留的安装凸台可以直接粘接或者用微型螺丝固定在设备的机架上，两侧的让位槽是给舵机的走线预留的空间，不会出现线材被转动结构挤压磨损的问题。

设计思路上，这款支架没有采用多余的拼接结构，整体是一体化的注塑/3D打印友好结构，没有倒扣、薄壁死角这类难加工的特征，不管是用FDM3D打印做小批量验证，还是开微型注塑模做量产件，都能直接用，不需要额外做结构修改。内腔的定位凸台正好卡进舵机外壳的定位凹槽里，安装时不需要反复调整位置，对准就能直接卡入，装配效率比通用平板支架高很多。倾斜角度的选择是结合了常用FPV摄像头的视角范围做的，安装后舵机在中位时摄像头正好处于水平朝前的状态，上下转动的行程能覆盖向上30度、向下45度的常用视角范围，不会出现转到极限位置被支架挡住的情况。

外形尺寸与安装边界方面，这款支架整体外轮廓是带圆角的方块结构，最大外尺寸控制在22mm*20mm*18mm以内，不会占用过多的机架安装空间，侧壁的轴孔直径是4mm，正好匹配es08A舵机的输出轴直径，底部的安装面是平整的平面，安装时只需要在机架上预留18mm*16mm的平整安装区域即可，不需要做复杂的让位结构。支架侧壁的厚度控制在2mm，既保证了安装后的结构强度，在舵机满扭矩输出时不会出现形变，又尽可能控制了整体重量，整个支架的重量不到2g，完全符合轻量化航模、微型机器人的减重需求。

实际装配的时候要注意，舵机嵌入支架前要先把舵机线从侧壁的走线槽里穿出来，不要硬塞舵机导致线材外皮被刮破，舵机卡入内腔后可以在侧面点一小滴瞬间胶做辅助固定，避免大机动动作时舵机从支架里松脱。支架上安装摄像头的摇臂孔位是通用的微型摄像头安装孔距，适配市面上绝大多数19mm宽度的微型FPV摄像头，不需要额外打孔修改。和通用的直角平板支架比，这款倾斜支架不需要额外加角度垫块就能实现舵机的倾斜安装，减少了装配的零件数量，也避免了多个零件拼接带来的累积公差，转动时的虚位会小很多，摄像头的俯仰调节精度更有保障。在做小型云台项目时，用这款支架可以直接把舵机的固定端集成在支架上，不需要单独设计舵机安装座，能大幅缩短结构设计的周期，也减少了3D打印的零件数量，降低小批量制作的成本。
