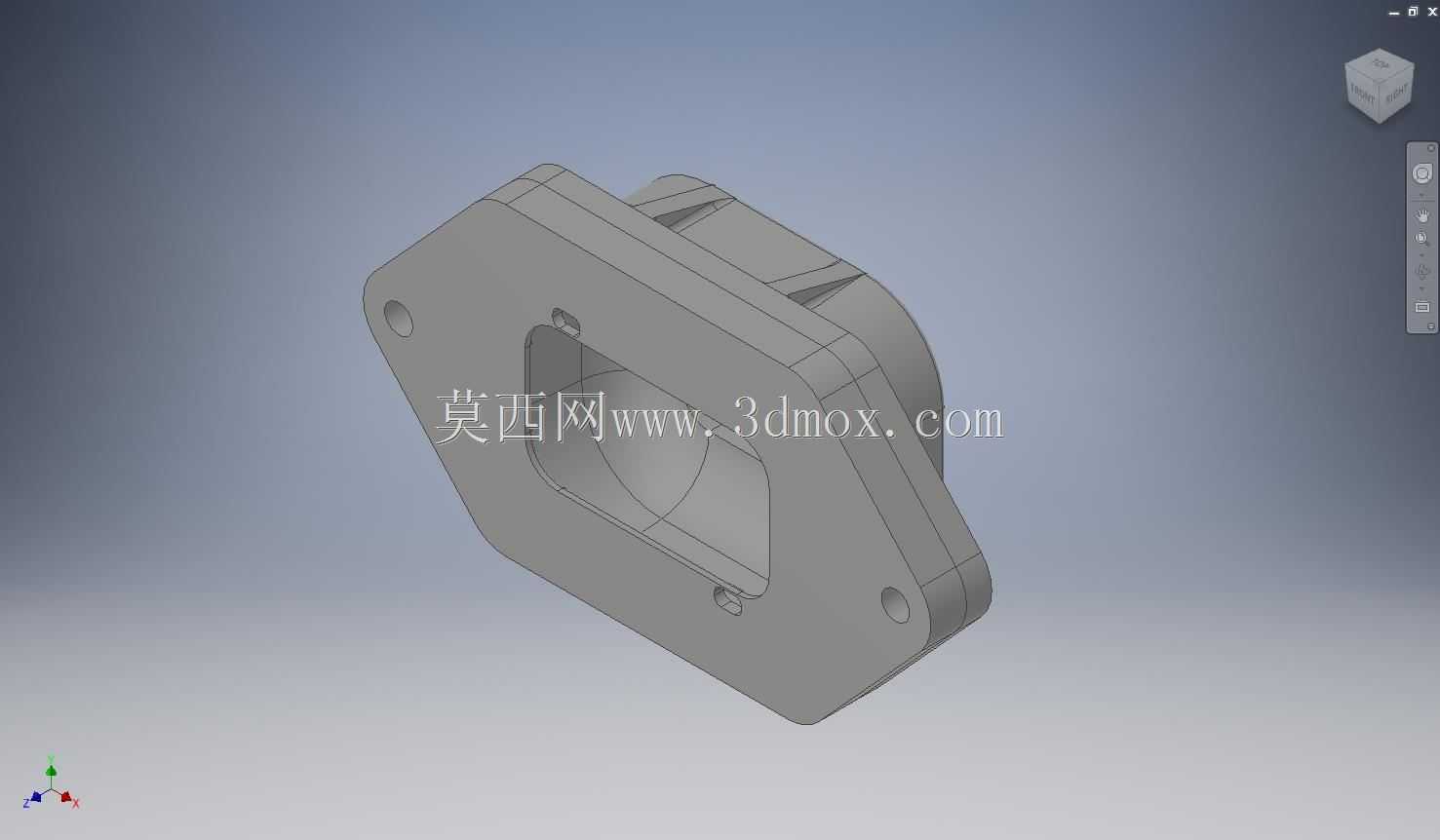

摄像机配套异形法兰安装基座结构

该结构件为视觉检测类设备中摄像机的配套安装基座，在工业视觉检测工位、户外监控设备搭载、自动化产线视觉定位单元中承担核心连接承载作用，实际使用时一侧对接摄像机镜头端的壳体结构，另一侧通过法兰面固定在设备机架、防护外罩或者专用安装支架上，为摄像组件提供稳定的安装基准，避免设备运行过程中的振动传递到镜头端导致成像模糊、检测精度偏移的问题。从结构设计逻辑来看，整体采用带安装耳的菱形法兰主体加侧向延伸腔体的构型，法兰端面上设置两个对称布置的通孔安装位，可配合螺栓完成与安装面的锁紧固定，安装耳的轮廓做了圆弧过渡处理，既消除了锐边带来的装配划伤风险，也能在同等安装跨距下降低结构件的整体重量，减少安装面的承载负荷。侧向延伸的腔体为中空结构，内壁做了适配摄像机镜头外圈的限位台阶，装配时镜头端可直接嵌入腔体内部，台阶面承担轴向定位作用，腔体内壁与镜头外圈的配合间隙控制在合理范围，既保证装配时的顺畅度，也能限制镜头的径向窜动，避免成像光轴出现偏移。法兰端面与腔体衔接的位置设置了三角加强筋结构，筋位从法兰平面一直延伸到腔体侧壁根部，可有效抵消腔体端承受的侧向载荷，避免长期受载后衔接位置出现应力开裂、腔体下垂的问题，加强筋的厚度做了均匀过渡处理，不会出现壁厚突变导致的注塑或者压铸成型缺陷。从安装边界尺寸来看，法兰安装面的两个安装孔中心距适配主流工业摄像机的标准安装跨距，腔体的内孔尺寸匹配常用定焦工业镜头的外圈直径，整体结构的外轮廓不会超出摄像机本体的最大外接圆尺寸，安装后不会额外占用过多的设备内部空间，也不会与周边的走线槽、光源支架等相邻部件产生干涉。结构表面的安装定位小凸台，可在装配时与摄像机壳体上的定位槽配合，实现周向防转，不需要额外打定位销就能保证镜头的安装角度符合设计要求，降低现场装配的调整难度。整个结构的壁厚设计保持均匀，所有转角位置都设置了工艺圆角，既适合采用铝合金压铸工艺做批量生产，也可以采用工程塑料注塑成型满足轻量化使用需求，不同材质选型下都能保证足够的结构刚性，在-20℃到60℃的常规工业环境温度区间内不会出现明显的形变，保证安装基准的稳定性。在实际产线应用中，该基座还可以搭配密封胶圈使用，法兰端面预留的密封槽可嵌入O型圈，在户外监控或者有防尘防水要求的工业检测场景下，实现安装面的IP65级防护，避免水汽、粉尘进入腔体内部污染镜头镜片，延长摄像组件的维护周期。
