天使眼发光二极管安装固定基座结构

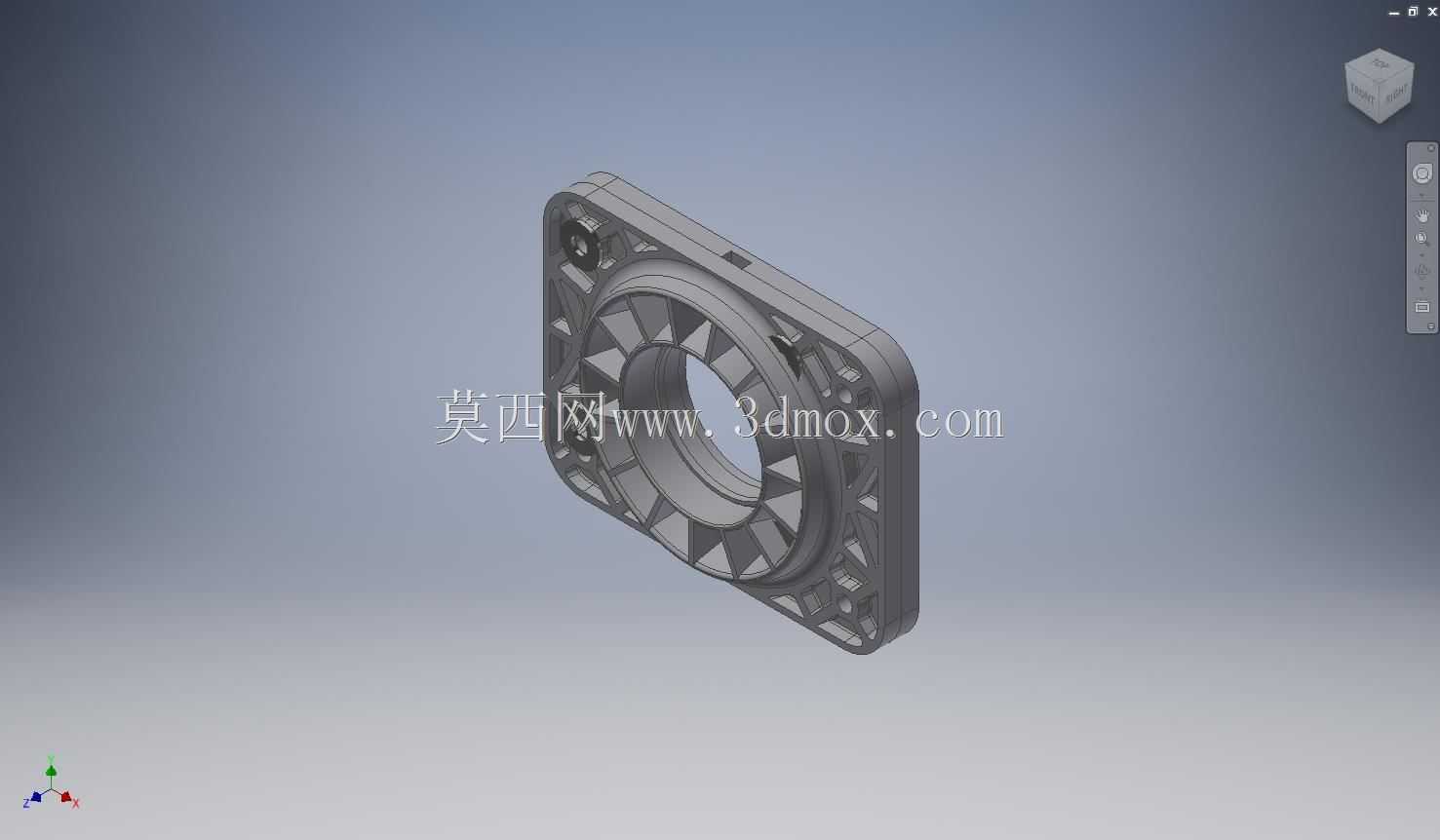

在机动车照明改装、工业视觉补光、小型设备状态指示等场景中，这类安装基座是承载发光二极管组件的核心结构件，直接决定光源的安装精度、散热稳定性与长期使用的抗震性能。日常做结构适配时，首先要考虑的是安装边界的匹配度，基座整体采用方形带圆角的轮廓设计，四个角预留的沉头安装孔位，可直接适配M3规格的紧固件，孔位中心距严格匹配常规天使眼光圈的安装孔距公差，安装时不需要额外打孔扩孔，能直接卡入对应灯腔的预留槽位，边缘做的0.8mm止口结构，刚好嵌入灯壳的定位槽，避免车辆行驶过程中出现基座偏移、光轴跑偏的问题。

从功能特性来看，基座中间的环形通槽是专门留给LED发光环的让位空间，槽壁做了1.5°的拔模斜度，既方便注塑生产时的脱模，也能在安装发光环时起到导向作用，不会刮伤LED灯珠的封装表层。基座背面设计的辐射状加强筋，不是为了单纯做造型，一方面是提升整体结构的刚性，在厚度仅2.5mm的基体上，通过筋位把受力分散到四个安装角，就算长期受车辆颠簸的交变载荷，也不会出现基座中部凹陷、变形的问题；另一方面筋位之间预留的空隙，刚好形成空气对流的散热通道，LED工作时产生的热量可以顺着筋位快速传导到周边的灯壳结构上，避免热量堆积导致灯珠光衰过快。

设计这类结构的时候，最先要敲定的是中心通槽的同轴度，因为天使眼光圈的发光中心必须和外部透镜的光轴完全重合，一旦同轴度公差超过0.1mm，打出来的光型就会出现偏心、缺角的问题，所以建模时要把中心环形面作为基准特征，所有安装孔位、止口结构、加强筋的位置都要以这个基准来做尺寸标注。另外要考虑的是装配公差的预留，LED发光环和基座槽位的配合采用间隙配合，单边预留0.1mm的间隙，既方便组装时快速卡入，也不会因为温度变化导致塑料件膨胀挤压灯珠。基座侧面预留的小缺口是走线位，LED的供电引线可以从这个位置穿出，避免装配时引线被基座和灯壳夹断，缺口边缘做了R0.5的圆角处理，不会磨破线材的绝缘层。

实际选型适配的时候，要注意基座的整体厚度不能超过灯腔的预留深度，这款基座总厚度控制在8mm以内，能适配绝大多数常规改装车灯的内部空间，不需要额外打磨灯壳内部的加强结构。四个安装孔的沉头深度设计为1.6mm，装配后螺丝头部完全沉入沉孔内，不会突出基座表面，避免和灯壳内部的其他结构产生干涉。如果是用在工业设备的状态指示灯场景，这个基座也可以直接适配面板安装，只需要在面板上开对应尺寸的方孔，把基座从正面卡入，再用卡扣从背面固定即可，不需要额外做固定支架，通用性很强。

做结构校核的时候，要重点关注安装孔位的受力情况，模拟车辆行驶时的振动载荷，四个角的安装位置应力集中系数控制在安全范围内，加强筋的厚度不要超过基体厚度的0.8倍，避免注塑生产时出现缩痕，影响基座的平面度。基座表面不需要做额外的喷涂处理，原料采用耐温ABS材质即可，能承受LED长期工作产生的80℃以内的温度，不会出现软化变形的问题。如果是用在大功率LED的场景，可以把材质换成PA66加玻纤，提升耐热性能和结构强度，对应的筋位厚度可以适当调整，保证散热通道的间隙不被压缩。
