60mm环形12V直流LED照明环件结构设计

做设备视觉检测工位的配套照明设计快八年，这类小尺寸环形LED光源是接触频次极高的零部件，这次的60mm规格环形件，刚好适配多数桌面级视觉检测、小型设备局部补光的安装场景。先从实际安装边界说起，整环外径控制在60mm，内圈预留的通光孔径刚好能让常规12mm、16mm焦距的工业镜头穿过，不会出现镜头视场被环体遮挡的问题，环体本身的截面厚度控制在8mm以内，不管是装在镜头前端做同轴补光，还是嵌在设备操作台面的预留沉槽里做工位环形照明，都不会额外占用过多安装空间，固定位可以直接在环体背面预留3个M2的螺纹孔，对应常规镜头接圈的孔位，不用额外做转接支架就能直接装配。

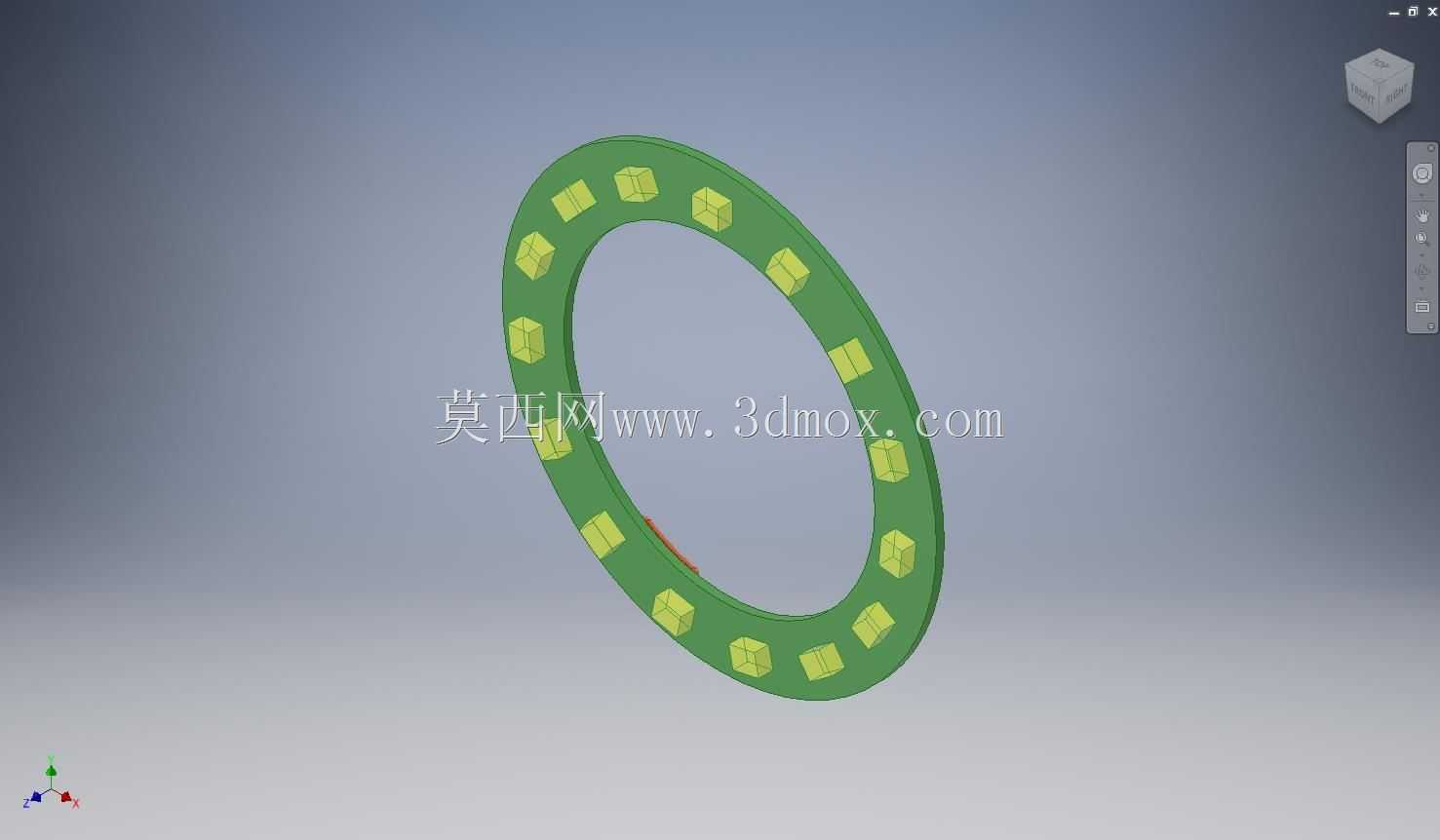

从功能特性来看，这款环形件采用12V直流供电，适配绝大多数工业设备的标配控制回路电压，不用额外加装电压转换模块，整圈均匀排布16颗贴片LED灯珠，灯珠的发光角度统一选120°的漫射型，打光的时候不会在被测工件表面形成明显的灯珠重影，光线覆盖范围刚好是环体内径向外延伸30mm的圆形区域，刚好覆盖小型电子元器件、精密五金小零件的检测视场，不会出现中心区域过亮、边缘照度不足的问题。实际使用场景里，这类环形光源除了视觉检测工位补光，还能装在小型自动化设备的操作口位置，给操作人员的手动上料工位做局部无阴影照明，也可以嵌在小型实验设备的观察窗内侧，给密闭腔体内的观察作业提供均匀照明，甚至在一些小型文创灯光装置里，也能作为环形发光组件使用，适配场景比常规的条形光源、点光源要灵活很多。

设计思路上，一开始做结构排布的时候，最先要平衡的是灯珠排布密度和环体散热的关系，60mm的环体周长不算长，如果灯珠排得过密，长时间通电工作的时候环体局部积热会加速灯珠光衰，排得过疏又会出现照明明暗不均的问题，反复调整排布间距后，把相邻灯珠的中心距控制在10mm左右，整圈排布下来刚好16颗，既保证了发光均匀度，又给每颗灯珠预留了足够的散热空间，环体基材选导热尼龙材质，比普通ABS的散热效率高40%左右，同时又比金属铝环的绝缘性更好，不用额外做绝缘处理就能直接适配12V的低压回路，避免装配过程中出现短路风险。走线槽直接开在环体的内侧壁，电源线从环体背面的出线口引出，不会凸出于环体表面，不管是正面安装还是背面嵌装，都不会出现线材被挤压的问题。

实际选型适配的时候要注意，这款环件的供电线建议选0.3平方的多股软铜线，长度预留150mm足够接设备内部的接线端子，不用额外留过长的线材造成设备内部走线杂乱，环体表面的灯罩选磨砂半透明的PC材质，透光率控制在85%左右，既能把灯珠的点光源柔化成均匀的面光源，又能起到防尘防溅的作用，适配车间多尘、偶尔有切削液飞溅的生产环境，不用频繁擦拭灯珠表面。如果是用在洁净度要求更高的电子组装工位，还可以在环体表面加一层防静电涂层，避免静电吸附灰尘影响照明效果。另外要提的是，这款环件的安装公差控制在±0.1mm，和常规镜头接圈的配合间隙不会超过0.2mm，装配后不会出现偏心的问题，保证照明中心和镜头视场中心完全重合，不会出现打光偏移导致的检测误判问题。
