十字线激光器专用安装固定支座结构

项目分类:3D模型 发布时间:2021-10-16 ID:325841
  • 十字线激光器专用安装固定支座结构

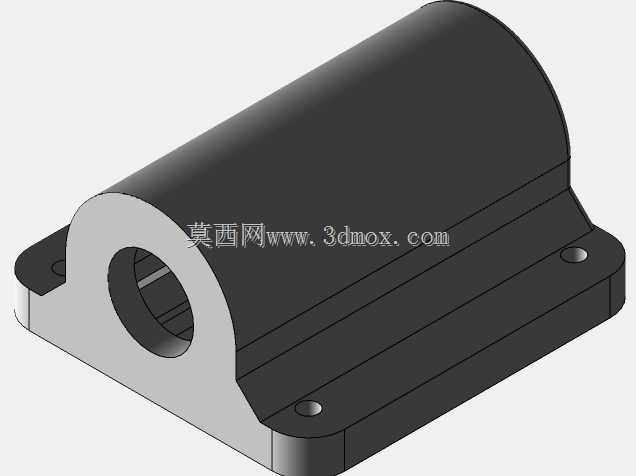

在工业激光定位、设备标线对位的实际生产场景中,这类十字线激光器的安装固定支座是保障激光投射精度的核心结构件,常见于板材切割对位、流水线工件定位、设备安装校准、木工开料标线、石材加工定位等多个需要精准激光标线的作业环节,直接决定了激光线的投射稳定性与位置重复精度。从结构功能来看,该支座采用半包覆式的筒体夹持结构,主体的弧形筒体部分内径与常用圆柱型十字线激光器的外径做适配公差设计,夹持段长度覆盖激光器壳体的主要受力区域,避免激光器在设备振动、长期使用过程中出现偏转、移位,保证十字线的投射角度始终维持在设计要求的范围内。底座部分采用带两个安装孔的平板式结构,安装孔的位置做了沉台设计,安装时内六角螺栓的头部可以完全沉入沉台内,不会突出底座平面,保证支座安装后与设备安装面完全贴合,不会出现安装间隙导致的支座倾斜。设计过程中优先考虑了安装的便捷性与调整余量,筒体与底座采用一体化成型结构,不存在拼接装配的间隙误差,筒体的轴向方向与底座安装面保持严格的垂直或平行公差(根据实际使用场景的投射需求设定角度基准),安装时只需要将激光器插入筒体夹持段,通过侧面的紧定螺钉(图中未完全展示的筒体侧壁螺纹孔)锁紧即可完成激光器的固定,不需要额外制作复杂的夹持工装。从安装边界来看,底座的两个安装孔中心距适配常见的设备安装面螺孔间距,安装孔的直径适配常用的M4或M5内六角安装螺栓,整体支座的高度控制在紧凑范围内,不会占用过多的设备安装空间,筒体的轴向长度刚好覆盖激光器的夹持段,不会遮挡激光器的出光口,也不会过度延伸导致结构冗余。实际使用中,这类支座需要承受设备运行过程中产生的持续振动,比如切割设备作业时的往复振动、流水线运行的传导振动,因此结构设计时在筒体与底座的衔接位置做了圆弧过渡加强,避免应力集中导致的衔接处断裂,同时壁厚设计兼顾了结构强度与整体重量,不会因为壁厚过薄导致夹持刚性不足,也不会因为壁厚过大增加不必要的重量与材料成本。在光学定位场景中,激光器的微小偏转都会导致远端投射的十字线出现厘米级的位置偏差,因此该支座的筒体夹持内孔做了较高的同轴度公差要求,保证激光器装入后,光轴方向与支座基准面的角度偏差控制在极小范围内,减少安装后的校准工作量。底座的安装面做了平面度处理,安装时配合薄垫片可以实现投射角度的微调整,满足不同作业距离下的标线位置要求。不同于普通的管夹类固定件,该支座专门针对圆柱型十字线激光器的使用场景做了结构优化,筒体的半圆弧上盖部分与下半部分底座一体成型,相比拼接式管夹拥有更好的夹持刚性,长期使用不会出现夹持力衰减的问题,两个安装孔对称分布在筒体两侧,安装后受力均匀,不会因为单侧受力导致支座倾斜。在设备改造、非标自动化设备搭建的过程中,这类标准化的激光器支座可以直接采购使用,不需要设计人员重新绘制夹持结构,大幅缩短非标设计的周期,同时成熟的结构经过实际场景验证,能够避免自主设计时容易出现的刚性不足、安装干涉、夹持偏心等常见问题。结构的外形做了倒角处理,没有尖锐的棱角,避免安装调试过程中划伤操作人员,所有的棱边都做了小圆角过渡,也能减少加工过程中的应力集中,提升零件的结构强度。实际选型时,只需要确认待安装的十字线激光器外径与支座筒体内径匹配,安装孔位与设备安装面的螺孔位置匹配,即可直接安装使用,安装完成后只需要一次校准,即可长期维持激光标线的位置精度,不需要频繁调整紧定螺钉,大幅降低设备的维护工作量。
