HC-SR04超声波测距模块声纳前支座结构

在嵌入式测距、小型机器人避障、智能小车周边感知、简易液位检测这类场景里，HC-SR04超声波模块的安装固定一直是容易被忽略的细节——很多开发者直接用扎带把模块绑在机架上，不仅探头角度容易偏移，长期使用后模块松动还会导致测距数据跳变，直接影响整个感知系统的可靠性，这款前支座就是针对这类痛点做的定制化固定结构。

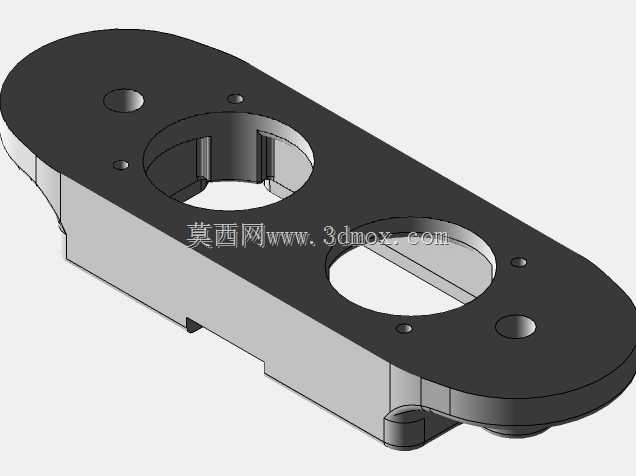

从实际使用的功能逻辑来看，这个支座首先要解决的是双探头的定位精度问题：HC-SR04的发射、接收探头有固定的中心距要求，一旦两个探头的相对位置出现偏移，声波的发射角和接收回波的路径就会出现偏差，近距离测距时容易出现盲区变大、远距数据不准的问题。支座上两个大尺寸的圆形沉台，刚好对应两个超声探头的外径，沉台的深度刚好卡住探头的法兰边，装配时探头从支座背面推入就能自动对齐中心距，不需要额外做对位调整，能保证两个探头的端面处于同一平面，让声波的发射和接收路径保持设计状态。

设计思路上没有做多余的冗余结构，整体采用扁平的长圆形轮廓，完全贴合HC-SR04模块本身的PCB板外形，不会额外占用过多安装空间。支座主体做了分层结构，上层是黑色的安装面板，直接承托PCB板和探头，面板上除了两个探头安装孔，还分布了四个小的定位孔，对应PCB板上的安装固定孔位，可以用微型自攻螺丝直接把PCB锁在支座上，避免模块在震动环境下出现移位；下层是浅灰色的支撑侧壁，沿着面板轮廓向下延伸，刚好把PCB板的边缘围在内部，既可以给PCB上的电子元件留出足够的容纳空间，避免元件和安装面直接接触造成短路，也能提升整个支座的结构刚性，不会因为薄面板受力出现翘曲。

安装边界的设计也考虑了不同场景的适配需求：支座底部伸出两个带定位柱的安装脚，定位柱的直径和间距匹配常用的铝型材槽宽、智能小车底盘的标准安装孔位，安装时既可以用定位柱做预定位，再通过螺丝锁紧，也可以直接用双面胶把支座底面粘在光滑的安装面上，两种安装方式都能保证支座不会出现滑动。整个支座的厚度控制得比较紧凑，安装后探头端面突出支座面板的距离刚好满足声波发射的无遮挡要求，不会因为面板边缘挡住声波的发射锥角，同时支座的侧壁高度刚好覆盖PCB板上的元件最高点，不会让元件外露受到磕碰。

从结构细节来看，支座上的每个安装孔都做了倒角处理，装配时螺丝可以顺畅导入，不会出现孔位对不准、螺丝刮伤PCB的问题；探头安装孔的内壁做了微小的拔模斜度，既可以保证探头卡入后有足够的抱紧力，不会因为长期震动出现探头脱落，也不会因为过盈量太大导致探头外壳被压变形，影响内部压电晶片的工作状态。在一些需要多模块排布的场景里，这个支座的扁平轮廓也方便多个模块并排安装，不会因为支座外形的凸起造成相邻模块的干涉，适合做多角度的超声测距阵列，比如机器人的周边环绕避障系统，多个支座可以沿着圆弧排布，每个支座的探头朝向对应角度，不会出现结构上的互相干扰。

不同于通用的万能支架，这个支座完全针对HC-SR04模块的尺寸做了适配，没有多余的调节结构，也就避免了调节结构带来的松动隐患，对于不需要调整探头角度的固定安装场景，这种一体化的支座结构可靠性远高于可调式支架，而且装配效率更高，不需要在现场反复调整角度和位置，只要把模块卡入支座、锁上固定螺丝，再把支座固定到设备上就能完成装配，非常适合批量生产的小型智能设备使用。在实际的户外使用场景里，支座的结构还能给探头提供一定的防护，避免飞石、灰尘直接撞击探头端面，下层的支撑侧壁也能减少侧面的杂波反射，让探头接收到的回波信号更纯净，一定程度上提升测距的稳定性。
