双腔式声纳探测设备安装固定支架

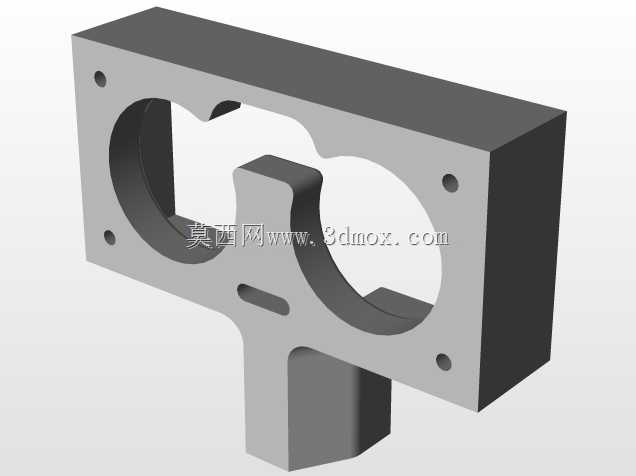

这款支架主要面向水下声纳探测设备的安装固定场景，在水下测绘、航道探测、船载声纳搭载、水下安防监测等作业场景中，承担声纳换能器单元的承载、定位与防护功能，避免声纳单元在水流冲击、船体振动工况下出现位移、松动，保障声纳信号收发的基准稳定性。从结构设计来看，主体采用一体化铣削成型的块状基座，主体部分设置两个同轴度匹配的圆形安装腔，两个腔体之间通过中间的加强筋结构做分隔支撑，既能够同时容纳两个声纳换能器单元，也能通过腔体的环形贴合面为换能器提供周向限位，减少声波传递过程中的结构共振干扰。基座的安装端面均匀布置四个沉头安装孔，孔位公差按照IT7级精度控制，能够适配标准M6规格的紧固螺栓，安装时可直接将支架贴合在设备搭载平台的安装面上，沉孔设计能够保证螺栓头部不突出安装平面，避免额外的流体阻力或者安装干涉。支架下部延伸出的定位凸台，能够嵌入搭载平台的定位槽内，实现安装时的快速对位，减少现场安装的调整工作量，凸台侧面设置的长条形让位槽，可用于穿设声纳单元的信号线缆，避免线缆在安装挤压过程中出现破损，同时也能对线缆走向做规整约束，防止水流长期冲刷导致线缆接头松脱。设计过程中重点考量了水下工况的受力特性，基座的边角位置均做了R2-R3的圆角过渡，避免应力集中导致的结构开裂，同时减少水下紊流的产生，降低水流噪声对声纳探测精度的影响。两个圆形安装腔的内径尺寸按照常用的民用声纳换能器外径做匹配设计，腔体内壁预留0.2mm的涂胶间隙，安装时可填充密封硅胶实现换能器与支架的密封粘接，提升整体的防水抗震性能。支架的整体安装边界控制合理，主体横向宽度适配多数小型船载探测设备、水下机器人的搭载平台尺寸，纵向厚度在保证结构强度的前提下做了轻量化优化，不会过多增加搭载平台的负重。在实际使用中，这款支架可同时固定两个不同频段的声纳换能器，实现宽频段的水下信号探测，相比单腔体支架能够减少搭载平台的安装点位占用，降低多设备安装时的定位校准难度。中间的加强筋结构在两个安装腔之间形成刚性支撑，即使在高速水流冲击或者设备碰撞的工况下，也能保证两个换能器的相对位置精度，避免因支架形变导致的声纳波束指向偏移，保障探测数据的准确性。安装孔的位置布局经过受力仿真验证，四个点位的受力分布均匀，在长期振动工况下不会出现单个螺栓受力过载的情况，提升长期使用的结构可靠性。下部的凸台结构除了定位作用外，还能够在支架安装时承担部分剪切力，减少紧固螺栓的横向受力负载，避免螺栓受剪断裂。线缆让位槽的尺寸经过匹配设计，能够同时容纳两根声纳单元的信号线缆，槽口边缘做了倒角处理，不会割伤线缆外护套，配合密封胶填充后可实现线缆位置的固定，避免水流带动线缆晃动产生的噪声传递到声纳单元。整个支架的结构没有冗余设计，所有特征都服务于安装固定、定位、线缆防护的核心功能，加工工艺性良好，可通过常规的数控铣削设备完成加工，不需要特殊的工装夹具，适合小批量定制生产，也可根据具体的声纳型号调整腔体尺寸与安装孔位，适配不同规格的探测设备搭载需求。
