roboRIO重型多芯线缆拉锥环固定夹结构

在机器人电控系统布线作业场景中，控制器端的线缆固定一直是容易被忽略却直接影响设备运行可靠性的环节，尤其是搭载roboRIO控制器的竞技类机器人、小型自动化实训设备，布线空间紧凑、设备运行伴随持续振动，若线缆未做可靠固定，长期运行后容易出现接口松脱、线芯拉扯断裂、信号传输受干扰等问题，这款适配roboRIO的10x3规格固定夹，正是针对重型多芯护套线缆的固定需求做的结构优化。

从实际使用场景来看，这类固定夹主要安装在roboRIO控制器的侧边安装位，紧邻控制器的线缆接口区域，作用是将从接口引出的多芯线缆在距离接口极短的位置做刚性固定，避免线缆自身重量、外部拉扯力直接作用在控制器的焊盘与接插件针脚上。区别于常规的扎带固定方式，这款固定夹做了分槽式的卡位设计，每一个弧形卡位对应一根线缆，相邻线缆之间有隔筋分隔，既可以避免多根线缆堆叠挤压造成的护套磨损，也能让布线走向更规整，后期排查线路时不需要反复整理扎带，单根线缆的拆装调整不会影响其他已固定的线路。

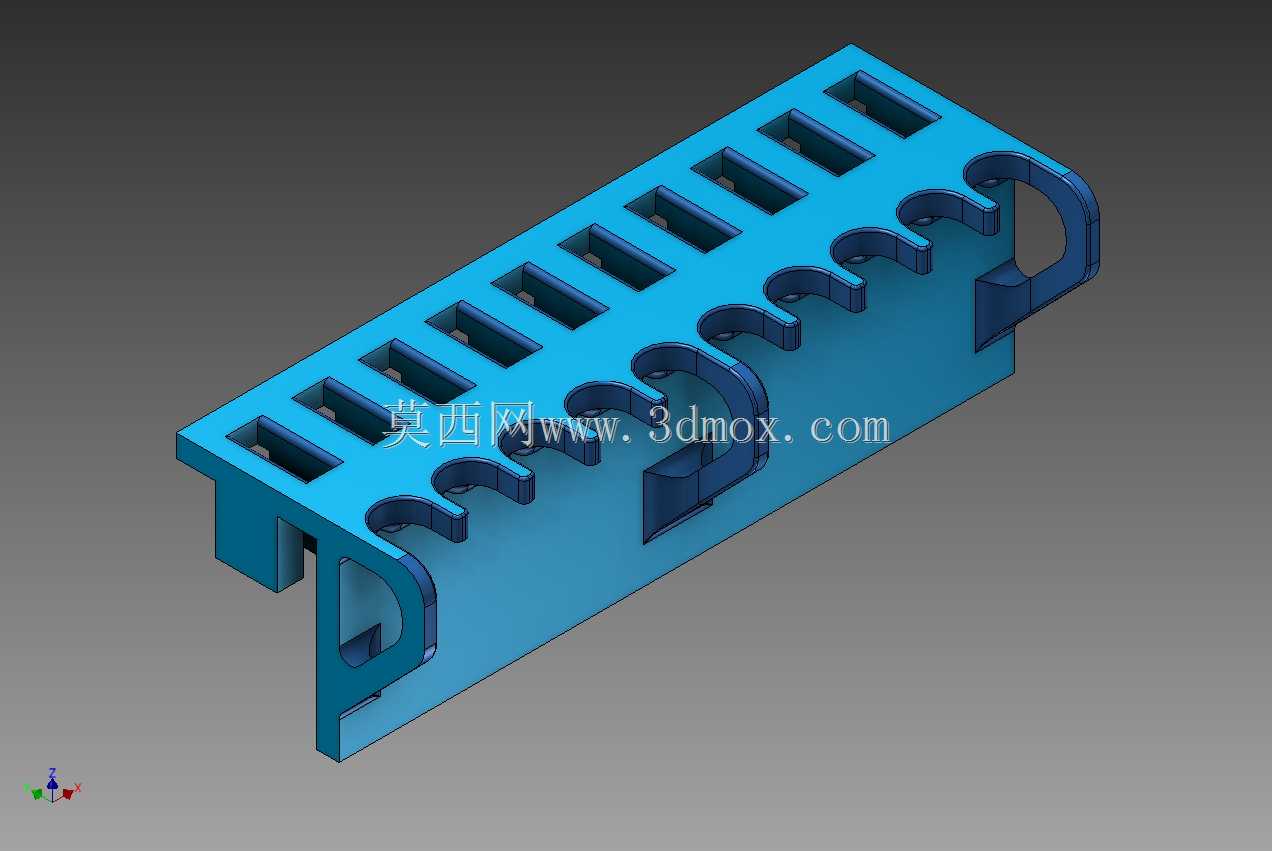

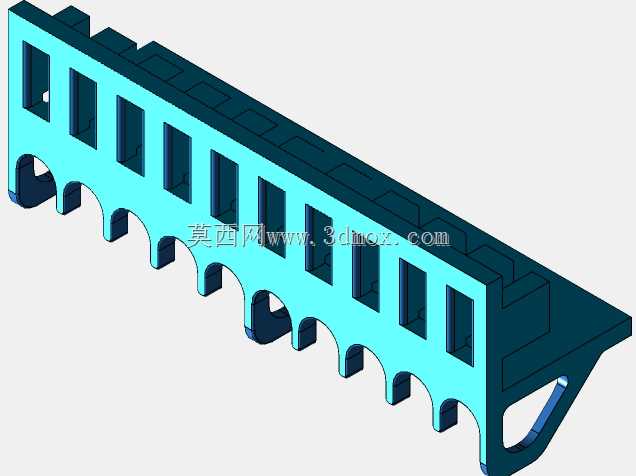

结构设计上，固定夹主体采用带安装卡扣的一体式结构，两端的D型挂扣结构可以直接卡入roboRIO对应的安装孔位，不需要额外使用螺丝固定，安装时只需要对准卡位按压即可完成装配，拆卸时用平口工具轻撬卡扣就能取下，适配现场快速调试、反复改线的作业需求。固定夹上的十个方形槽位对应roboRIO的IO接口排布位置，不会遮挡接口，线缆从接口引出后可以直接顺入对应的弧形线槽内，线槽的内径做了适配4-con、5毫米外径护套多芯线缆的尺寸设计，线槽边缘做了R0.5的圆角倒边，避免锋利边缘割破线缆外层护套，同时线槽的卡位做了半开口的弹性结构，线缆卡入后依靠塑料自身的弹性抱紧线缆外壁，配合拉锥环的固定位，可以同时固定线缆末端的拉锥环结构，当线缆受到外部轴向拉扯时，拉力会直接作用在固定夹的本体结构上，不会传递到接口端的接插件上。

从安装边界尺寸来看，固定夹整体长度适配roboRIO10x3接口区域的总宽度，安装后突出控制器表面的高度不超过15毫米，不会和周边安装的传感器、驱动板等其他电控部件产生空间干涉，固定夹底部和控制器表面之间预留了1毫米的间隙，避免长期贴合磨损控制器表面的丝印标识，也能给线缆留出微小的活动余量，抵消设备振动带来的硬摩擦。固定夹上的弧形线槽排布和接口位置一一对应，线缆卡入后自然形成顺直的出线角度，不会出现线缆过度弯折导致的线芯折损问题，常规布线时线缆从接口引出后弯曲半径可以保持在3倍线缆外径以上，符合多芯控制线缆的布线弯折要求。

实际选型使用时需要注意，这款固定夹的线槽抱紧力适配5毫米外径的软护套多芯线缆，如果是带屏蔽层的粗线缆，需要确认线缆外径不超过5.2毫米，避免卡入后出现过紧压伤护套、或者过松无法固定的问题；如果是更细的信号线，可以在对应线槽内增加薄橡胶垫提升抱紧力。固定夹的卡扣结构适配roboRIO原厂的安装孔位尺寸，如果是自制的控制器安装板，需要在对应位置预留和原厂一致的卡扣挂孔，才能实现无螺丝快速装配。在高振动的作业场景下，也可以在固定夹两端的挂扣位置点少量瞬干胶加固，避免长期振动导致卡扣松脱。

不同于市面上通用的理线夹，这款固定夹的结构完全匹配roboRIO的接口排布和安装空间，不需要现场裁剪、打孔调整，拿到后可以直接装配使用，分槽设计也能避免不同功能的线缆混在一起产生信号干扰，比如动力线和信号线分槽固定后，间隔的塑料隔筋可以起到一定的物理隔离作用，减少信号串扰的概率。对于需要频繁拆装调试的机器人实训平台、竞赛机器人来说，这种快装式的线缆固定结构可以大幅减少布线整理的时间，也能避免每次调试拆装扎带造成的耗材浪费，固定夹本身的塑料材质韧性足够，反复拆装卡扣也不容易出现断裂问题，长期使用的可靠性远高于一次性扎带固定方案。
