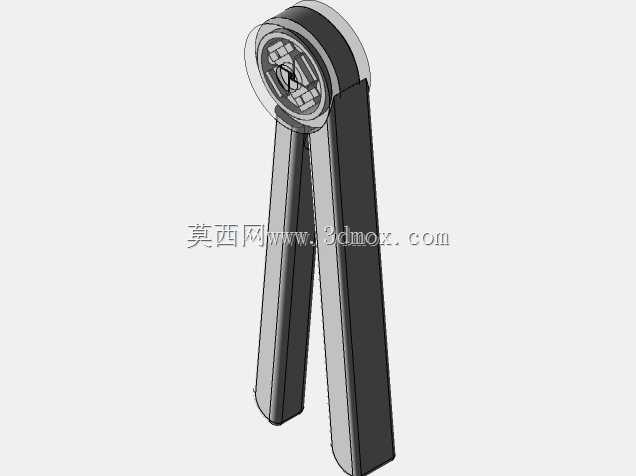

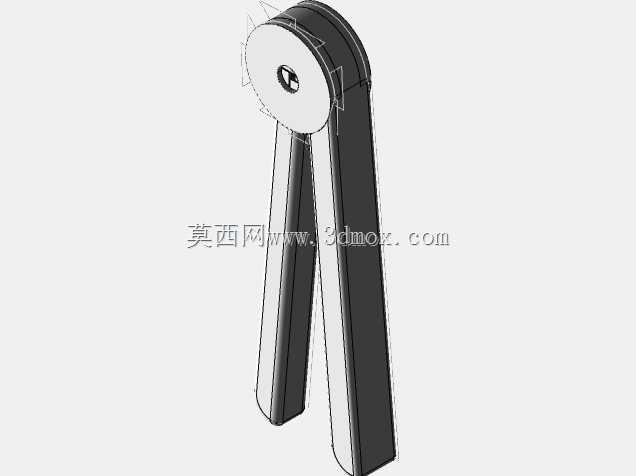

手动压接钳结构设计三维数模

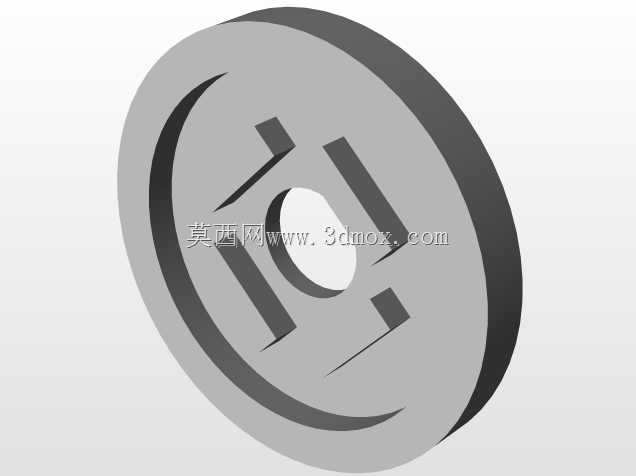

这款手动压接钳的结构设计，核心围绕现场线束加工的实际作业需求展开，在做整体结构排布时，首先考虑的是单手握持施力的力矩匹配，钳身的握持段做了贴合手掌弧度的轮廓处理，避免长时间作业时的应力集中，同时将压接模头的回转中心设置在钳身开合的支点位置，保证握力施加时的力臂长度处于最优区间，无需借助额外增力机构即可满足常规端子压接的压力需求。从实际应用场景来看，这类压接钳主要面向电气装配、线束加工、设备现场布线等作业场景，区别于大型台式压接设备，手动结构的设计可以适配狭小空间内的现场作业需求，无需外接气源或电源，在户外布线、设备检修、小批量线束加工场景下，能够快速完成裸端子、绝缘端子、插簧端子等不同类型接线端子的压接作业，压接过程中依靠钳身的杠杆增力结构，将手部握持力放大后传递到压接模位，保证端子与线缆线芯的压接紧实度，避免出现压接松动、接触电阻过大的问题。在功能特性的设计上，这款压接钳采用了回转式模盘结构，模盘上集成了多个不同规格的压接型腔，对应不同线径的线缆压接需求，作业时只需转动模盘即可切换对应压接规格，无需更换模头，减少了现场作业的配件携带需求，模盘的定位结构采用弹性卡珠定位，切换规格时可以清晰感知到位反馈，避免压接过程中模盘移位导致的压接错位问题。钳身的开合限位结构做了行程限定，保证每次压合时模腔可以完全闭合，确保压接成型后的端子变形量处于工艺要求范围内，同时在钳身尾部设置了锁扣结构，非使用状态下可以将钳身锁止在闭合状态，减少存放空间，避免模头磕碰损坏。做外形尺寸与安装边界的设计时，首先控制了钳身的整体长度，保证单手握持时手指可以完全环绕握持段，同时不会因为长度过长导致狭小空间内操作受限，钳身的宽度方向做了收窄处理，在保证结构强度的前提下，尽可能减少钳身的侧向尺寸，适配接线端子排附近的狭小操作空间。模盘的直径设置兼顾了模位数量与整体体积，在集成常用线径压接型腔的前提下，不会因为模盘过大导致钳头部分过重，影响握持平衡。钳身的两片主体结构采用对称式设计，通过枢轴连接形成杠杆支点，枢轴的配合间隙做了严格控制，既保证钳身开合的顺畅度，又避免出现过大的旷量导致压接位置偏移，握持段的外侧轮廓做了圆角过渡处理，没有尖锐棱角，避免作业时硌伤手掌。在结构强度的校核上，针对压接过程中的受力路径做了对应加强，钳身受力段的截面厚度根据应力分布做了差异化设计，应力集中的支点位置做了局部加厚处理，保证长期反复施力使用时不会出现结构变形或断裂问题，模盘的材质选用兼顾耐磨性与韧性，保证长期压接作业后模腔不会出现过度磨损，确保压接成型的尺寸精度。实际作业过程中，这类压接钳的操作逻辑十分简单，只需根据待压接线缆的线径选择对应模腔，将套好端子的线缆放入模腔对应位置，握合钳身直到限位结构触发行程终点，即可完成一次压接作业，压接成型的端子会形成规范的压接凹痕，保证端子与线芯的机械拉力与导电性能满足电气连接要求。区别于固定模位的压接钳，回转模盘的设计让单把工具即可覆盖多个常用线径的压接需求，减少了作业人员需要携带的工具数量，尤其适合上门检修、现场布线这类需要频繁移动作业的场景。钳身的整体重心靠近握持段位置，单手握持时不会出现头重脚轻的问题，长时间作业的疲劳度更低，锁扣结构的位置设置在握持段尾部，操作时只需单手即可完成锁止与解锁，无需另一只手辅助操作，进一步提升了现场作业的操作效率。
