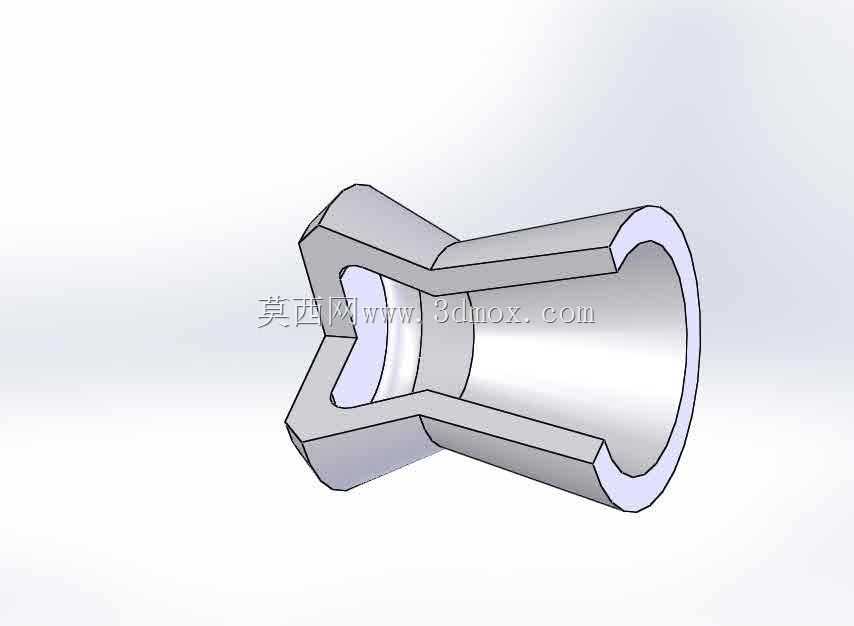

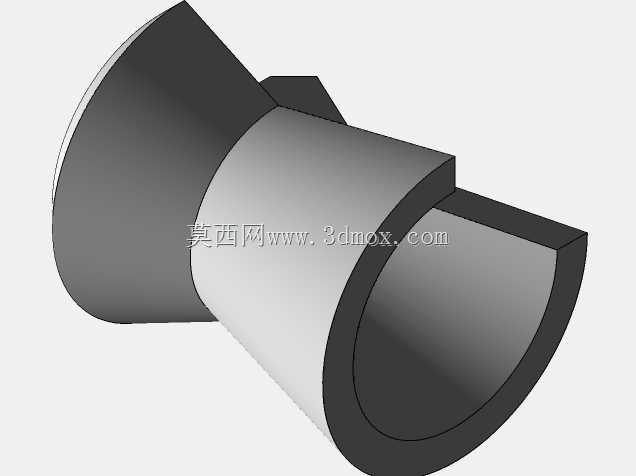

4.5mm规格三瓣卡接式颗粒导套结构

这类三瓣式卡接导套常应用在小粒径颗粒物料的输送、定位工位，常见于小型注塑机的料道辅助定位、自动化分拣设备的颗粒导料环节，也可作为气动送料管路的末端定位接头使用，适配4.5mm直径的颗粒状物料通过，在小规格紧固件分拣、塑料粒子送料、医药颗粒分装设备中都能见到同结构部件的应用。从结构设计来看，端部采用三瓣开槽的弹性卡接结构，没有额外的锁紧件，依靠自身材质的弹性形变实现与对接端的快速卡合，装配时无需额外工具，直接推入对接位即可完成固定，瓣状结构的开槽深度经过匹配设计，既保证卡接时的足够抱紧力，不会在物料输送过程中受气流或物料冲击出现松脱，又能控制插拔力在合理区间，方便工位调整时的快速拆装。整体采用锥度过渡的筒身设计，入口端的内径略大于出口端，锥度控制在合理范围，避免颗粒在导套内部出现卡滞，筒身的壁厚均匀，在保证结构强度的前提下尽可能压缩整体外形尺寸，不会占用过多的安装空间。安装边界方面，对接端的外径与常规的小规格送料管路内径匹配，卡接瓣的最大外径略大于对接管路内径，推入后三瓣受挤压向内产生微小形变，贴紧对接管路内壁实现密封与固定，不会出现物料漏撒的情况；导套的总长度经过适配，既保证物料通过时有足够的导向距离，不会在出口端出现偏斜，又不会因为长度过大导致物料输送阻力升高。在实际设备运行中，这类导套需要承受颗粒物料的持续摩擦，因此结构设计时在筒壁内壁做了顺滑过渡处理，没有台阶或棱角，避免长期使用后出现磨损沟槽导致颗粒卡滞；三瓣卡接的根部做了圆角过渡，减少应力集中，避免反复插拔后出现瓣根断裂的情况。不同于常规的直通式导套，这种卡接式结构不需要在对接端加工螺纹或额外的固定卡扣，降低了对接部件的加工精度要求，在小型自动化设备的紧凑安装空间里，能大幅减少装配工作量，尤其是在多管路并排布置的送料工位，这种快装结构的优势更为明显，不需要预留扳手操作空间，直接手动插拔即可完成更换维护。在颗粒分装工位中，导套的出口端对准分装容器入口，锥面结构能让颗粒顺着内壁顺滑流出，不会出现颗粒飞溅的情况，三瓣卡接结构还能在设备出现小幅度振动时保持连接稳定性，不会因为持续振动出现松脱移位。设计过程中需要重点控制卡接瓣的张开量与壁厚的关系，壁厚过大则卡接时需要的插拔力过大，装配难度高，壁厚过小则抱紧力不足，容易受外力脱落；同时筒身的锥度需要匹配物料的流动特性，锥度过大则物料流速过快容易在出口处飞溅，锥度过小则容易出现物料堆积堵料的问题。这类零件通常采用耐磨的工程塑料或轻质金属加工，三维建模时需要重点保证三瓣结构的对称性，避免出现各瓣弹力不均导致卡接偏斜的问题，内壁的曲面顺滑度也需要重点关注，建模时需要做连续的曲率检查，避免出现微小的凹凸面导致物料流动不畅。
