建筑施工用80升容量混凝土盛料吊桶结构

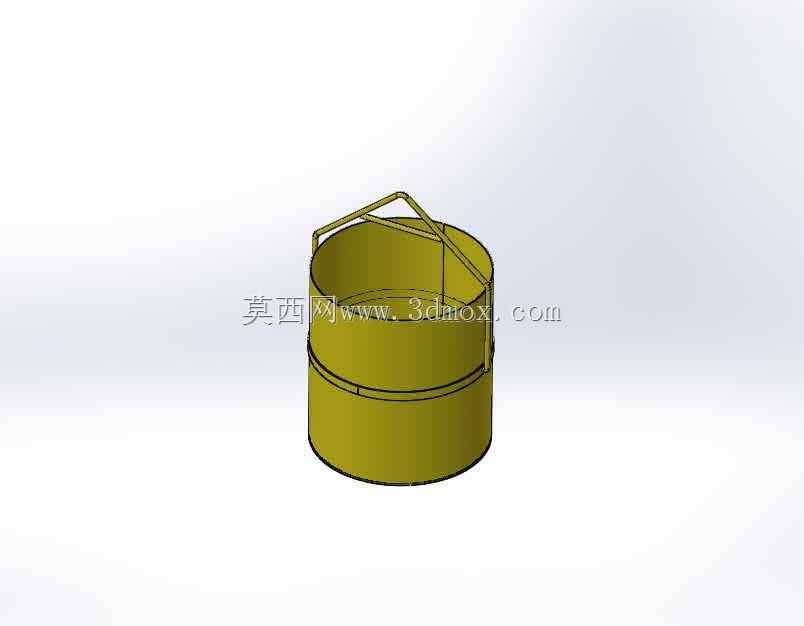

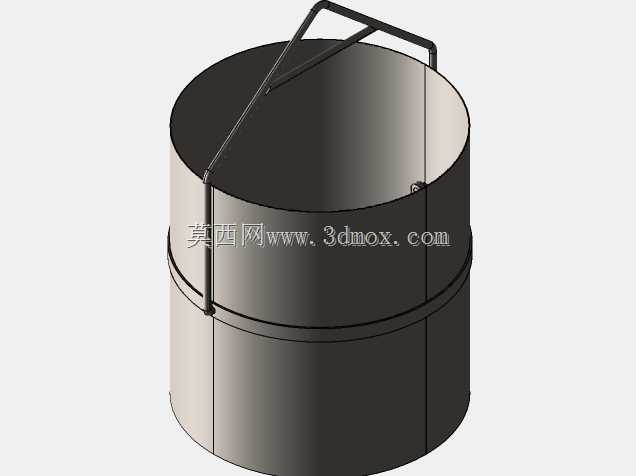

在房建主体施工、二次结构作业以及小型市政工程的现场物料垂直转运环节，这类80升容量的混凝土盛料吊桶是适配小吨位塔吊、施工升降机的高频周转料具，和大容量的混凝土料斗不同，它的单桶载荷刚好匹配零散浇筑点的用料量，避免大斗接料后余料长时间静置初凝造成的材料浪费，尤其适合构造柱浇筑、圈梁补料、设备基础二次灌浆这类单次用料量不大、作业点分散的施工场景。从结构设计逻辑来看，整个桶体采用直筒加底部加强箍的构型，没有做锥度过大的收口设计，一方面是为了最大化利用桶内的有效容积，相同外径下直筒结构的盛放容量比锥底桶高出15%左右，另一方面直筒壁在转运干硬性混凝土或者半干砂浆的时候，内壁挂料残留更少，作业后清理的工作量更低，工人用灰刀简单刮除就能完成清洁，周转效率更高。桶身上下两道环形加强箍是整个结构的受力核心，下箍距离桶底50mm左右，刚好承接桶内物料的竖向载荷，避免满料起吊时桶底焊缝受拉撕裂，上箍设置在桶口下方80mm位置，既可以约束桶口的变形，防止吊装过程中桶口受碰撞出现卷边影响后续接料，同时也是提手结构的安装基准面。提手采用弯折圆钢焊接成型，跨接在桶体的对侧位置，吊点的中心和桶体重心完全重合，起吊过程中不会出现单侧倾斜撒料的问题，提手的弯折弧度做了加大处理，既方便塔吊挂钩直接挂接，也能让工人在地面短距离挪移的时候直接握持，不会因为棱边硌手影响操作。从安装边界和适配性来看，桶体外径控制在400mm以内，整体高度不超过450mm，这个尺寸刚好可以通过常规施工电梯的楼层防护门，也能适配多数工地的手推灰斗车接料高度，不需要额外垫高或者调整接料姿态，桶底做了10mm的外翻边设计，放置在地面或者模板面上的时候接触面积更大，不会因为地面不平整出现侧翻，满料静置的时候稳定性更好。设计过程中特意规避了多余的外置突出结构，整个桶体外壁除了两道加强箍和提手安装座之外没有其他凸起，多个桶空置的时候可以直接嵌套堆叠，堆叠间隙控制在20mm左右，现场仓储的时候占用的堆场面积更小，转运的时候一车可以装载更多空桶，减少倒运的频次。在实际使用场景里，这类吊桶除了盛放混凝土之外，也可以临时转运砌筑砂浆、屋面保温骨料、少量的修补用细石混凝土，甚至在工地临时供水的时候也能作为盛水容器使用，属于工地现场通用性极强的周转料具，结构上没有易损的活动部件，正常使用情况下仅需要定期检查提手和桶身的焊缝有没有开裂，不需要做特殊的维护保养，相比带开合卸料门的大料斗，它的故障点几乎为零，适合工地复杂粗放的使用环境。桶壁的板材厚度选用2mm的冷轧钢板，兼顾了结构强度和桶体自重，空桶重量控制在8kg以内，工人单人就可以轻松搬运挪动，满料状态下总重量在200kg左右，完全在小型塔吊的吊重覆盖范围内，即使是用人工配合滑轮组吊运，也不会出现载荷超限的问题。提手和桶身的连接位置采用双面满焊工艺，焊脚高度不小于3mm，并且在焊接位置做了三角加强筋补强，避免长期起吊过程中焊缝出现疲劳开裂，桶口位置做了卷边处理，卷边内部嵌入了细圆钢作为加强筋，即使受到硬物碰撞也不会出现明显的凹陷变形，延长了料桶的周转使用寿命。
