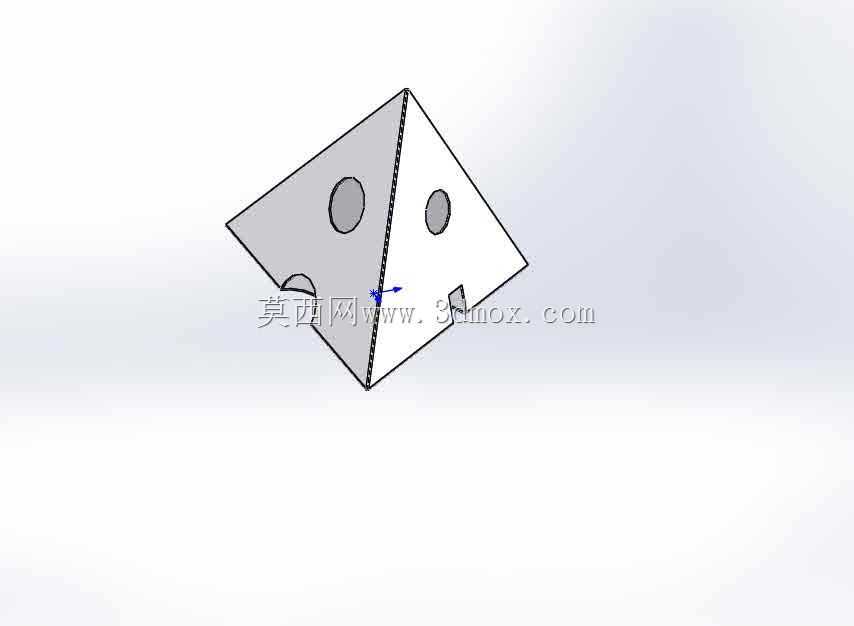

带孔正四面体棱锥结构件设计

日常做几何结构类教学演示件、工装定位辅助件的过程中，这类带规则孔位的正四面体棱锥结构，其实在很多容易被忽略的场景里有实际用途，不是单纯的几何练习模型。先从实际使用场景说起，在机械基础教学的空间几何认知环节，这类实体结构比平面挂图的感知度强太多，学生可以直接拿在手里观察棱线夹角、面与面的垂直度，理解空间投影关系的时候不用凭空脑补；另外在小型工装的定位工位里，这种多面等角度的结构，可以作为多方向定位的基准块，三个相邻立面分别对应XYZ三个轴向的定位靠面，比方形基准块少一个冗余面，在狭小安装空间里能省出不少操作余量。

再说到功能特性，这个结构在三个相邻的三角形立面上分别做了等直径的通孔设计，孔的轴线垂直于所在立面，孔位距离棱边的距离保持一致，没有做偏心设计，保证每个面的安装适配性是统一的；正四面体的所有棱边长度做了等尺寸处理，相邻面的二面角保持标准正四面体的几何角度，没有做拔模斜度或者圆角过渡，棱边保留了清晰的交线，作为基准件使用的时候不会因为圆角导致定位靠接出现间隙。结构的实心设计保证了整体刚性，作为教学件反复拿取磕碰不容易变形，作为定位基准块使用的时候，自身形位公差稳定，不会因为受力出现微量形变影响定位精度。

设计思路上没有做多余的装饰结构，完全从功能出发：首先确定正四面体的外接球尺寸，保证整体轮廓大小适配常规的工位安装空间，不会因为体积过大挤占周边工装的位置；孔位设计的时候特意避开了棱边的应力集中区域，孔边缘到最近棱边的距离大于两倍孔径，避免加工或者受力的时候棱边出现崩裂；三个立面的孔直径保持一致，加工的时候可以用同一把刀具完成三个面的钻孔工序，减少换刀次数，降低加工成本；结构的分型面选在其中一条棱线位置，做剖分展示的时候可以沿着这条棱线拆分，直观展示内部实心结构，也方便在做几何教学的时候演示截面形状。

关于外形尺寸与安装边界，这个结构的整体外接圆轮廓控制在常规小型基准件的尺寸范围内，最大轮廓尺寸不超过100mm，放在工作台面上不会占用过多操作空间；三个带孔立面的孔位做了沉孔设计吗？不，这里做的是直通孔，安装的时候可以从任意一个面穿入紧固件，固定在对应的安装基座上，安装的时候不需要刻意区分朝向，三个面的安装孔位是完全对称的，降低了安装对位的难度；结构的底面如果作为放置面的话，三个支撑点刚好落在三个底角位置，放置的时候稳定性足够，不会出现倾斜晃动，不需要额外做支撑脚结构。另外要注意的是，这类结构如果用非金属材料加工的话，棱边可以做极小的倒角避免划手，但如果作为金属基准块使用，棱边要保持锐边，保证靠接定位的精度，不能做过大的倒角破坏基准面的边界。实际使用的时候，如果作为教学演示件，可以在不同的面上做不同的颜色标识，帮助区分不同的投影面；如果作为工装定位块，需要保证三个立面的平面度、孔位的位置度符合工装设计的公差要求，安装的时候配合等高块使用，可以快速完成多轴向的定位调整，比常规的方形定位块调整效率更高，尤其适合小空间内的多方向定位场景。
