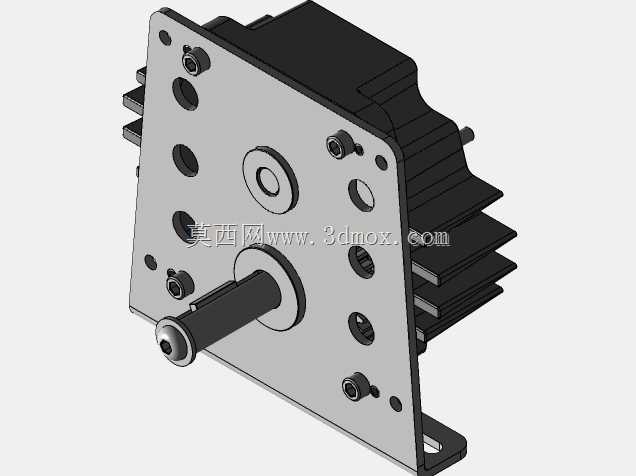

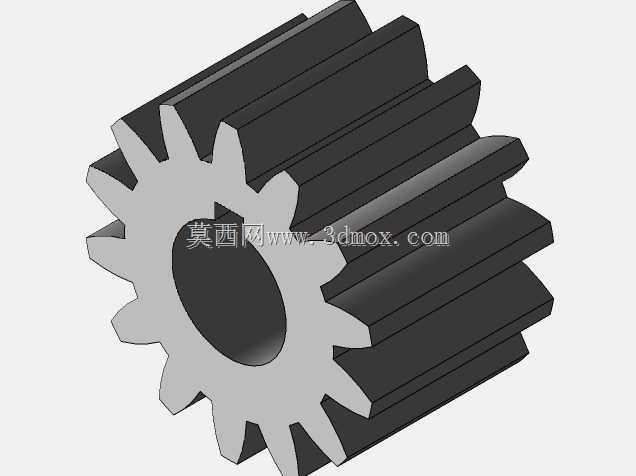

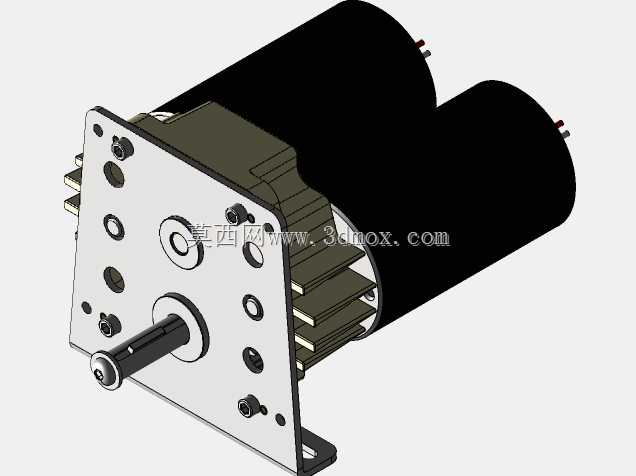

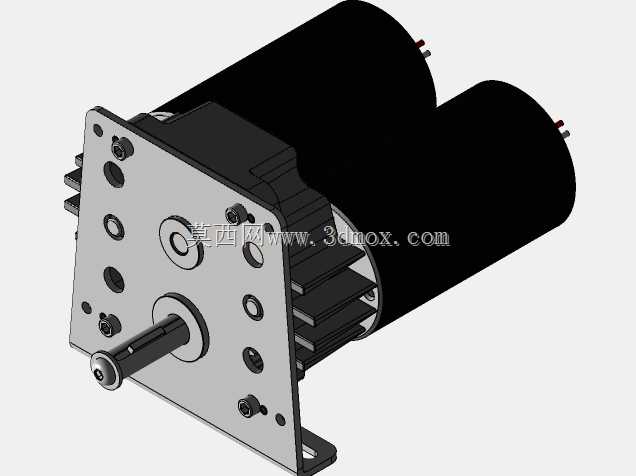

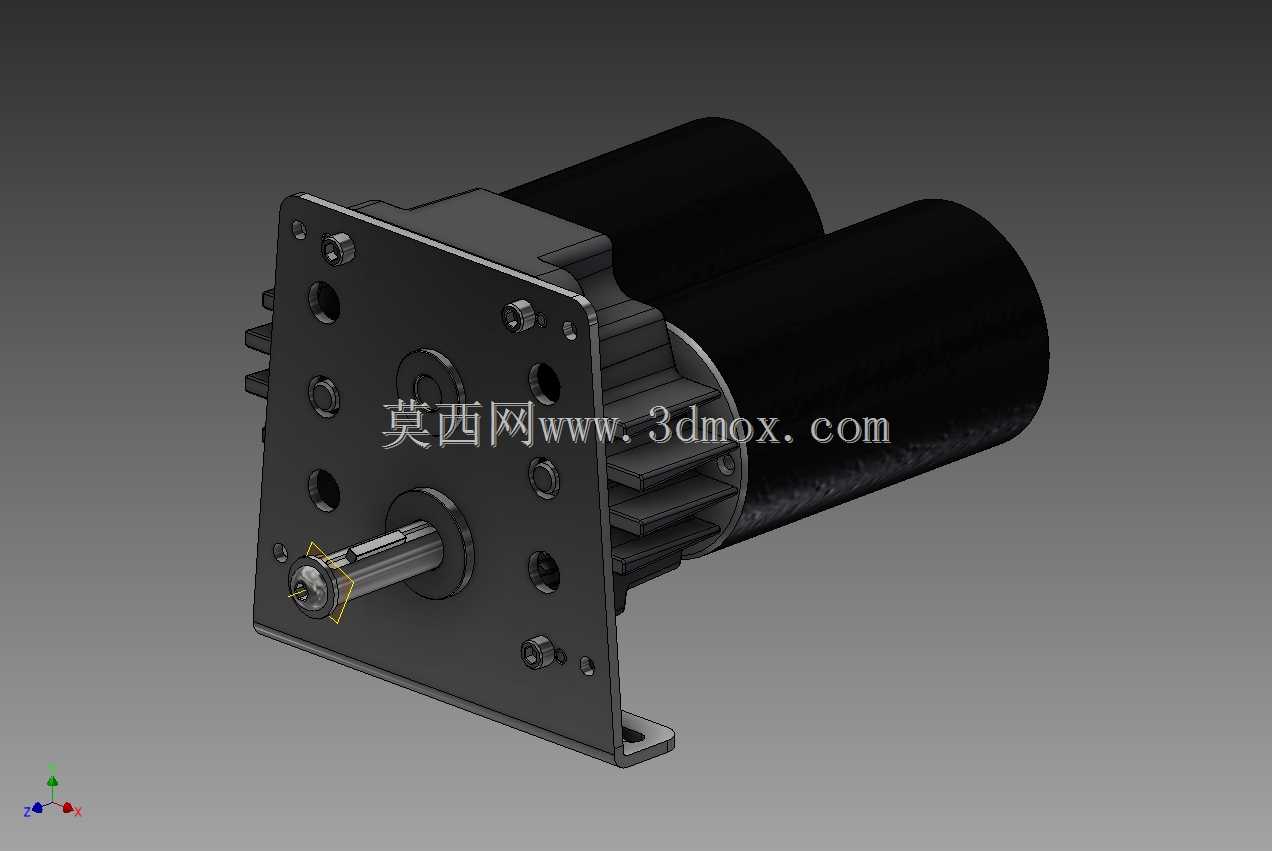

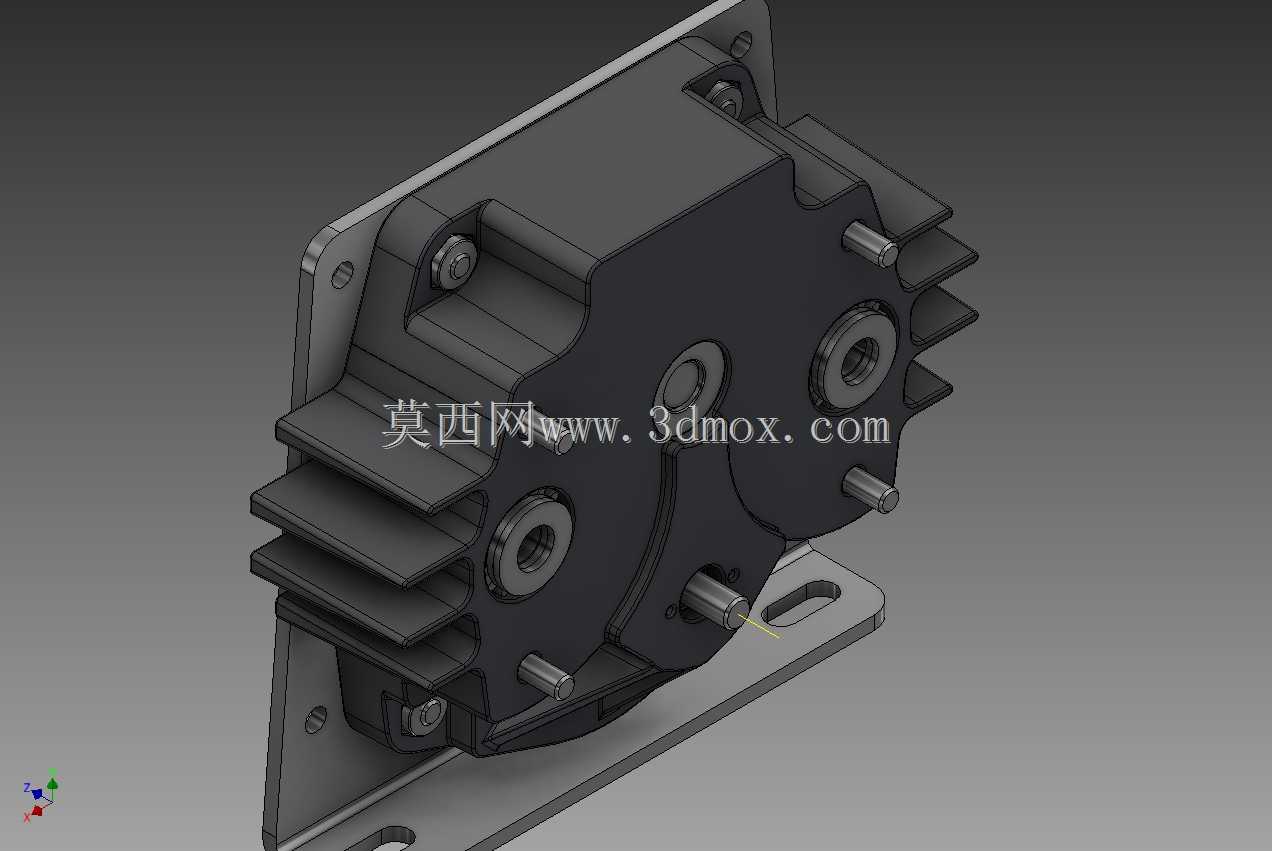

在小型桌面级动力传输场景、紧凑型教学演示装置以及微型自动化执行单元的动力匹配环节,这类紧凑布局的变速结构往往能解决大减速比与安装空间受限的核心矛盾。不同于常规同轴布置的减速单元,这款硬盒式变速结构采用多轴错位排布的齿轮啮合方案,能在有限的盒体空间内实现多档位转速扭矩转换,输入端可适配常规微型直流电机、小型步进电机的输出轴径,输出端预留的多轴接口可同时对接不同负载需求的执行端,比如在小型机械臂关节的动力分配、桌面分拣机构的多工位同步驱动场景下,单组变速结构就能完成多路不同转速的动力输出,省去额外加装分动结构的冗余设计。从结构设计逻辑来看,壳体采用带散热鳍片的一体化成型思路,外侧凸起的鳍片结构并非装饰性设计,而是针对齿轮组长时间啮合产生的热量预留的散热通道,在持续带载运行工况下,鳍片能增大壳体与空气的接触面积,避免内部润滑脂温度过高导致黏度下降,影响齿轮啮合精度与使用寿命。壳体底部的L型安装底座预留了长圆形安装孔,这类孔位设计能兼容一定范围内的安装位置偏差,在设备机架加工存在孔位公差时,无需额外扩孔就能完成装配固定,安装面的平面度公差控制在0.1mm以内,能保证壳体固定后输入输出轴的同轴度偏差在允许范围内,避免轴系承受额外径向力导致轴承过早磨损。内部齿轮组的排布经过轴系受力优化,每根传动轴的支撑位置都对应壳体的加强筋区域,能抵消齿轮啮合时产生的径向分力,避免薄壁壳体在长期受力下出现形变,导致齿轮啮合间隙变大、传动噪音升高的问题。输入端的轴伸采用标准轴径设计,可直接通过联轴器与动力源连接,无需额外定制转接轴套,输出端的不同轴位分别对应不同的传动比,可根据负载的转速、扭矩需求选择对应的输出接口,部分轴位还预留了止动螺丝孔位,方便安装同步轮、齿轮等外接传动件。在实际选型应用中,这类变速结构尤其适合安装空间局促、同时需要多路不同转速输出的场景,比如小型智能仓储的分拣拨杆机构、教学用机械原理演示台、桌面级3D打印设备的送料与运动协同驱动单元,相比常规单输出的减速箱,它能减少动力源的配置数量,降低整体设备的成本与占用空间。设计过程中针对齿轮啮合侧隙做了精细化控制,每对啮合齿轮的侧隙控制在0.02-0.05mm之间,既保证传动过程中不会出现卡滞,又能减少正反转切换时的回程误差,在需要频繁换向的传动场景下,能提升执行端的动作精度。壳体的拼接面采用止口定位设计,装配时能快速对准上下壳体的位置,保证轴承安装孔的同轴度,拼接处预留的密封槽可加装密封胶条,防止内部润滑脂泄漏,同时阻挡外界粉尘进入壳体内部,适配多尘的车间作业环境。从安装边界来看,整体结构的外轮廓尺寸控制在极小范围内,安装底座的孔距适配常规20系列、30系列铝型材的安装标准,可直接固定在铝型材搭建的设备机架上,无需额外加工转接板,输入轴中心高与常规微型电机的输出轴中心高匹配,能大幅缩短选型装配时的适配周期。在日常维护层面,壳体侧面预留的注油孔可在不拆解壳体的情况下补充润滑脂,降低后期维护的工作量,适合长期连续运行的自动化设备使用。
- 上一篇:立铣加工用高精度弹性夹头结构设计
- 下一篇:安迪马克CIMple紧凑型传动变速箱结构
- 全部评论(0)
- 模板大小: 16.09 MB
- 售价:5金币
- 下载次数: 401
- 系统要求: Autodesk Inventor,STEP / IGES,Autodesk Inventor,Rendering,Autodesk Inventor,Rendering,Autodesk Inventor,Au
- 软件分类: 变速器
