集成伺服驱动的齿轮变速传动箱体结构

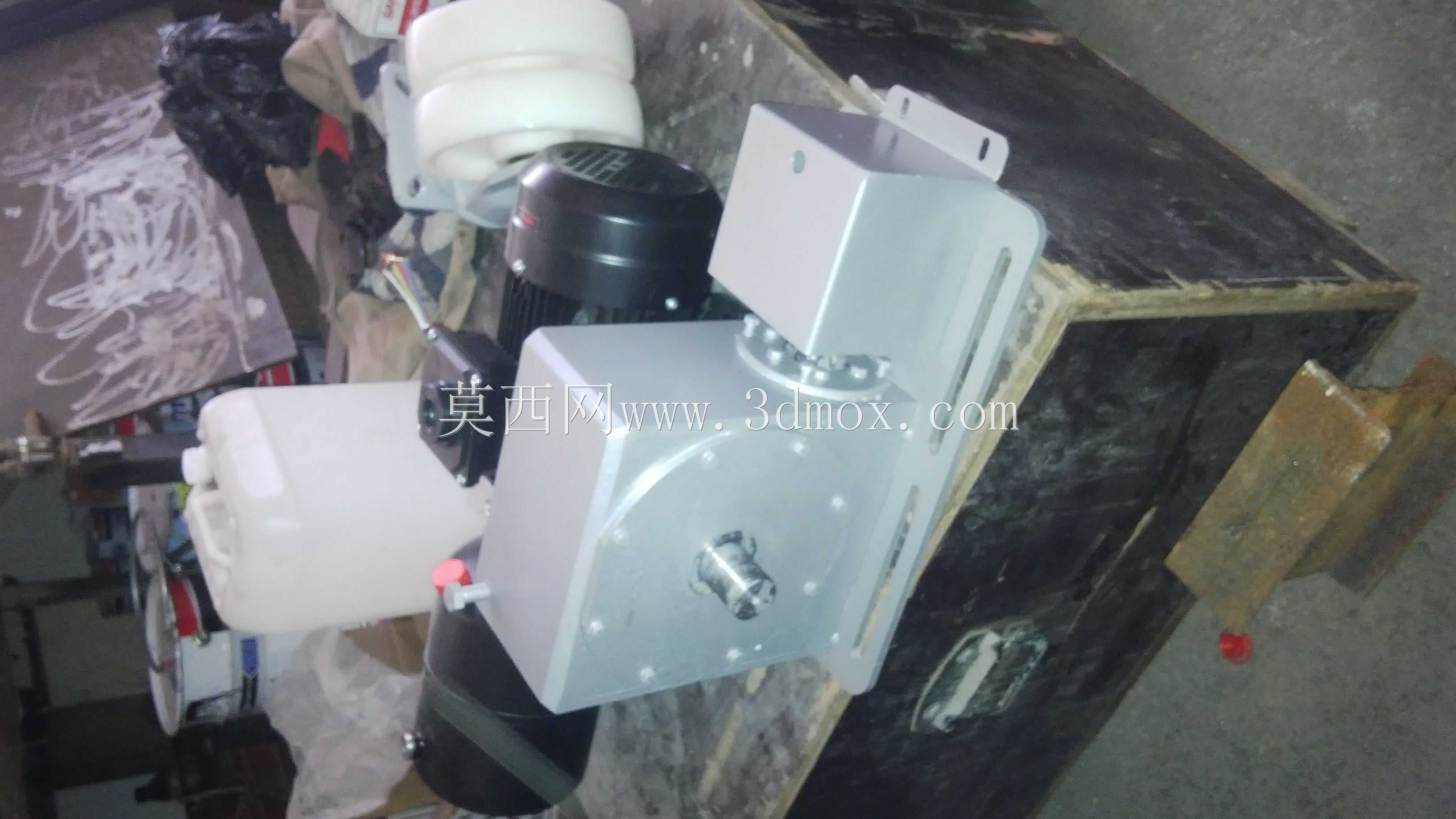

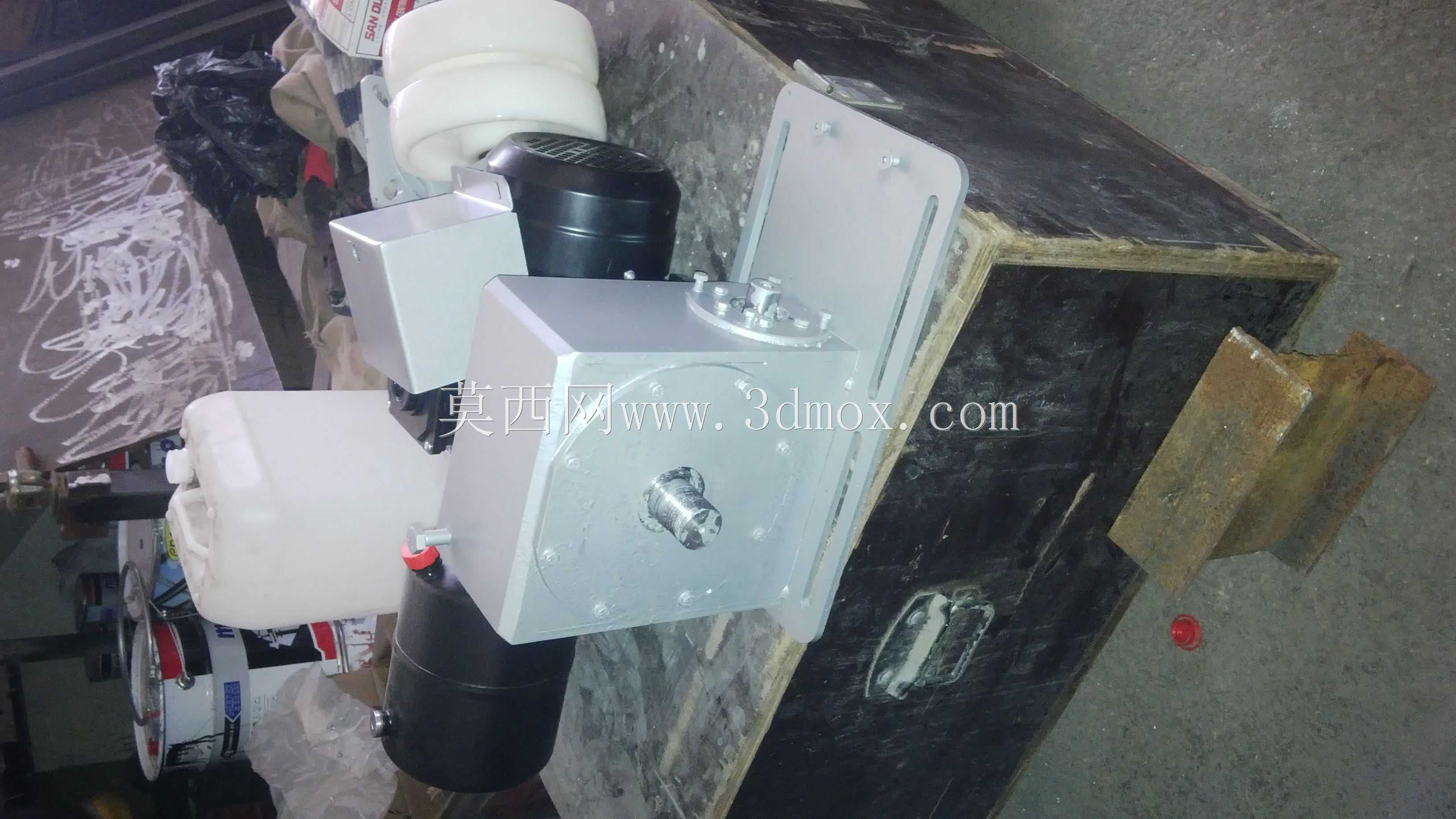

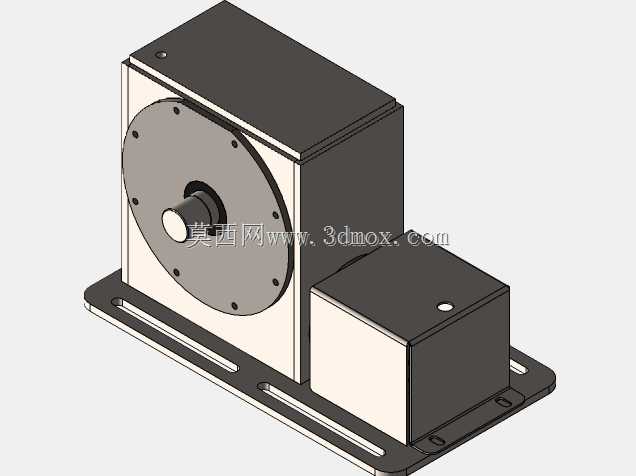

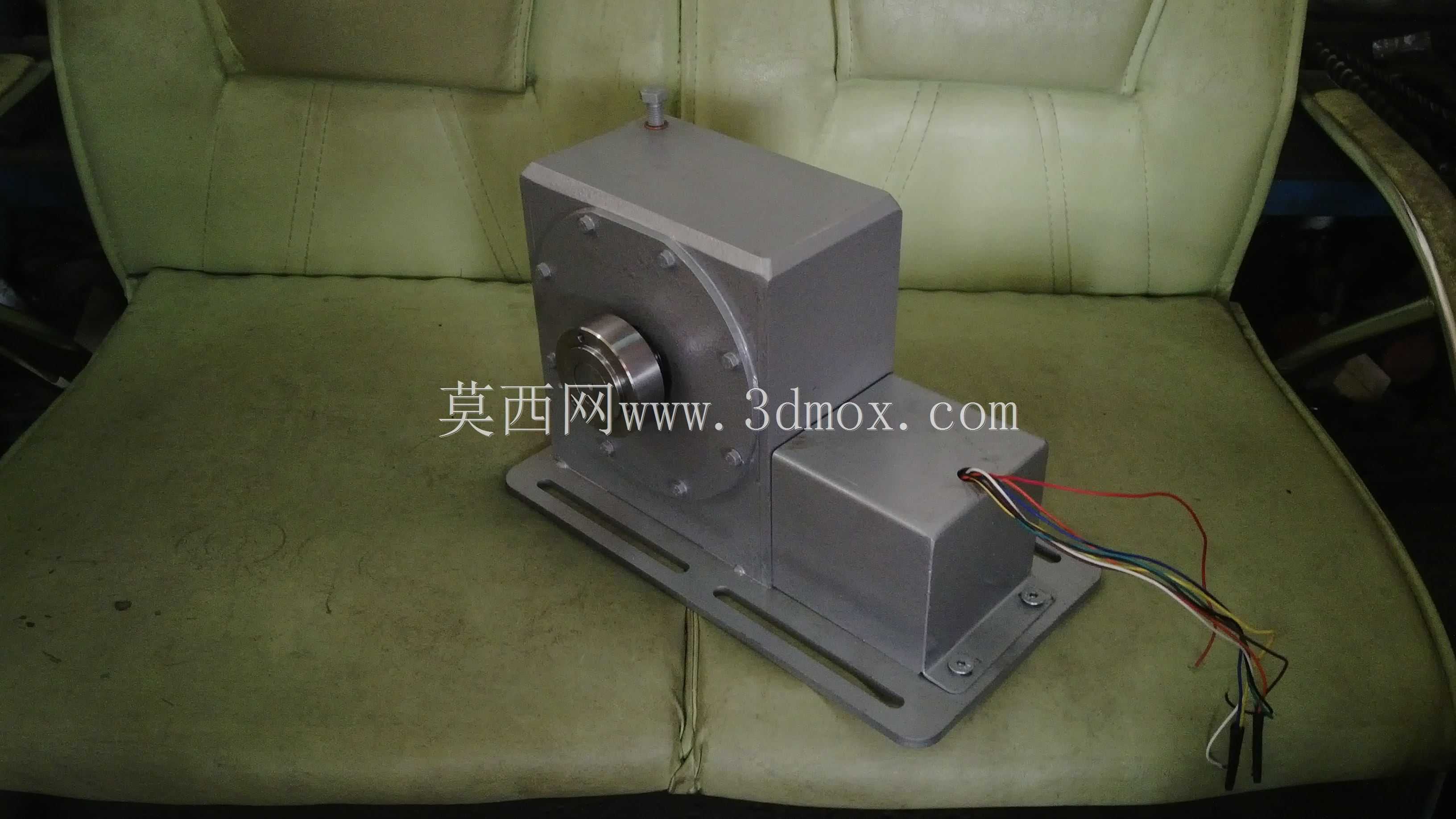

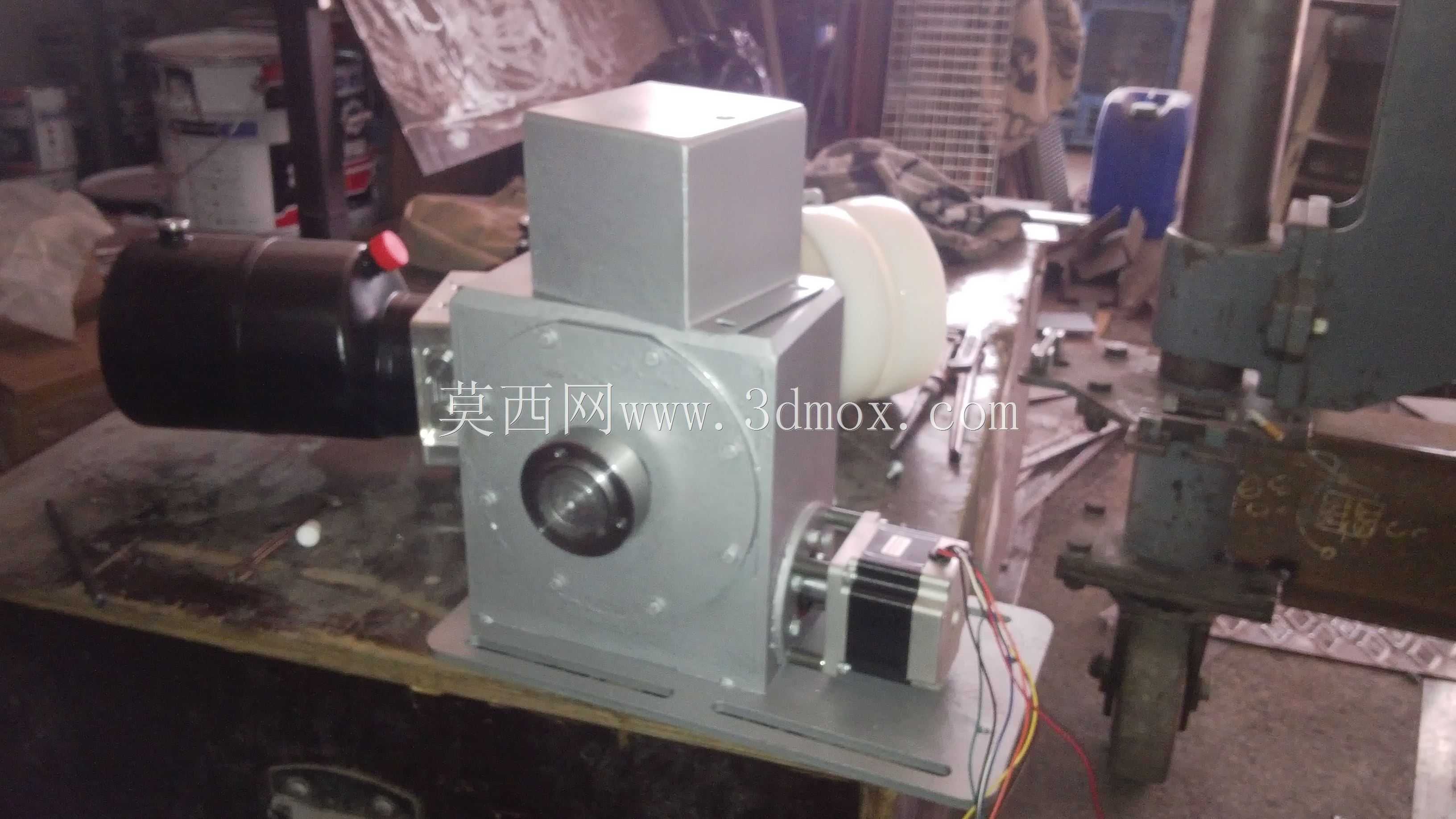

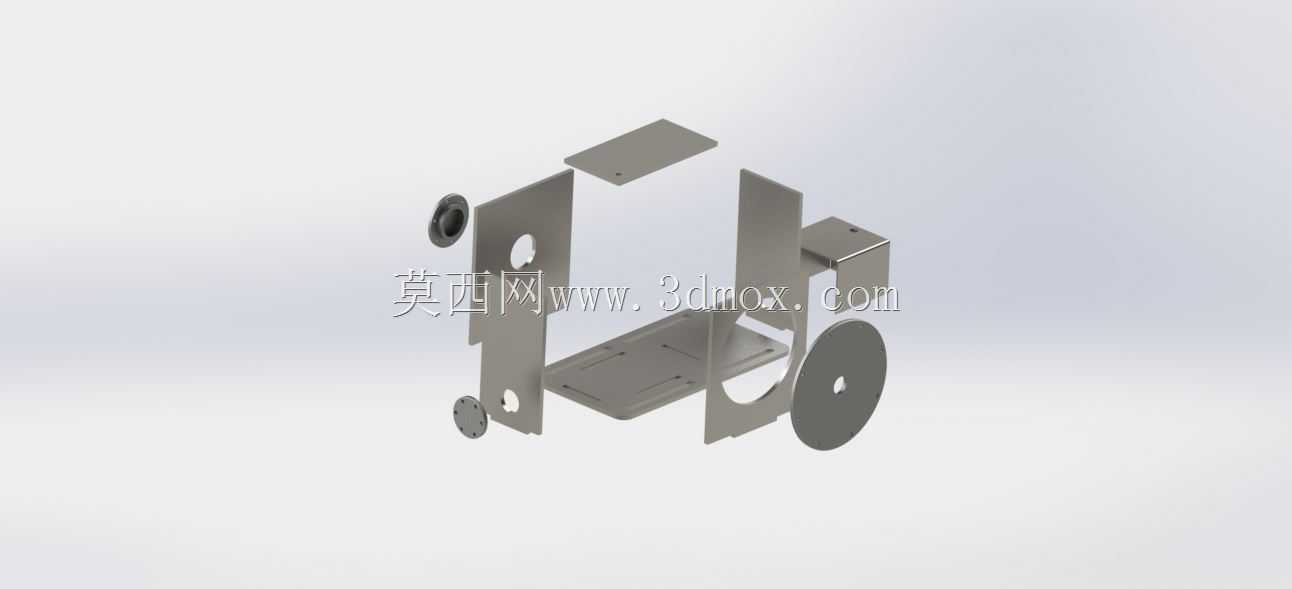

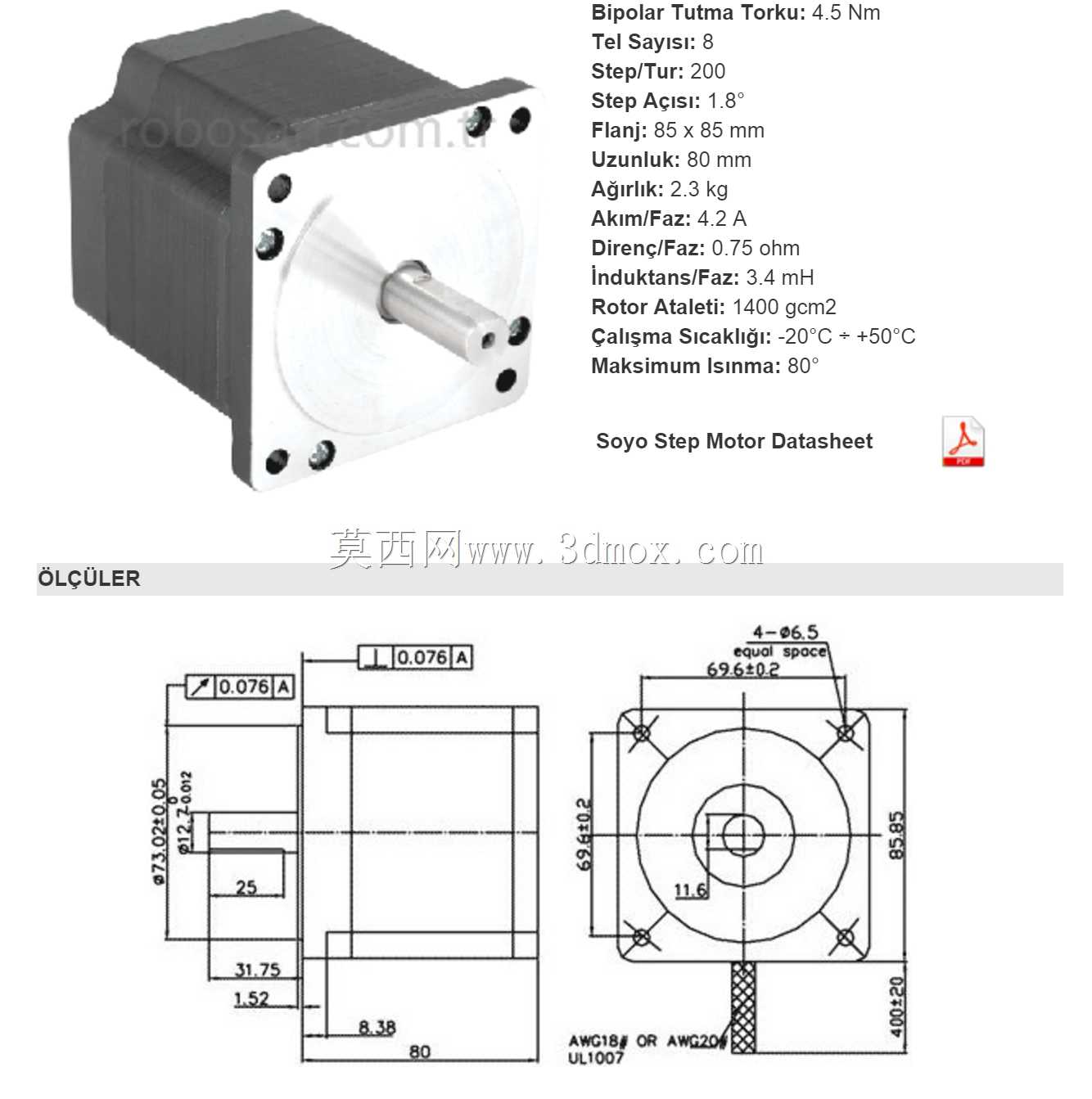

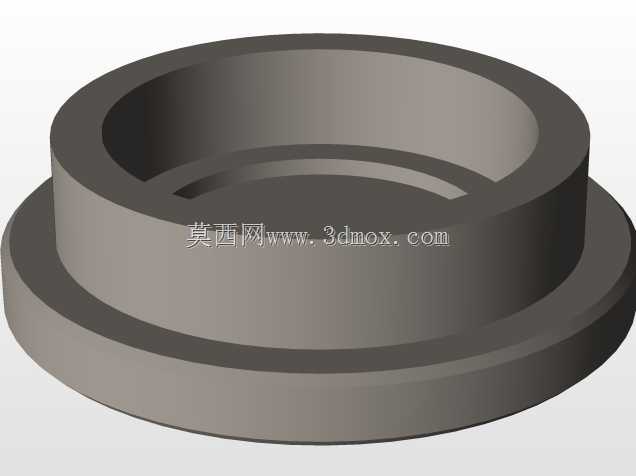

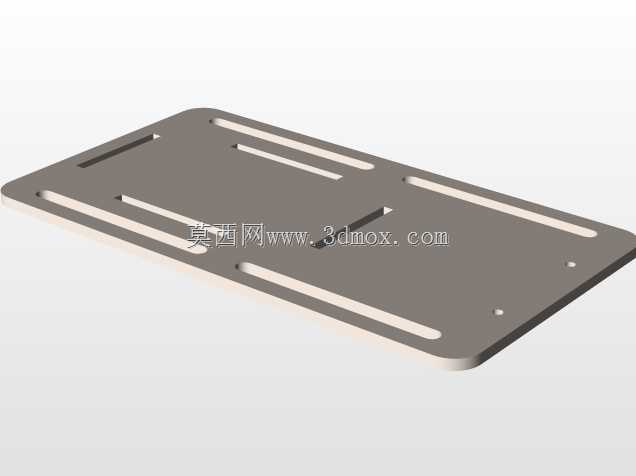

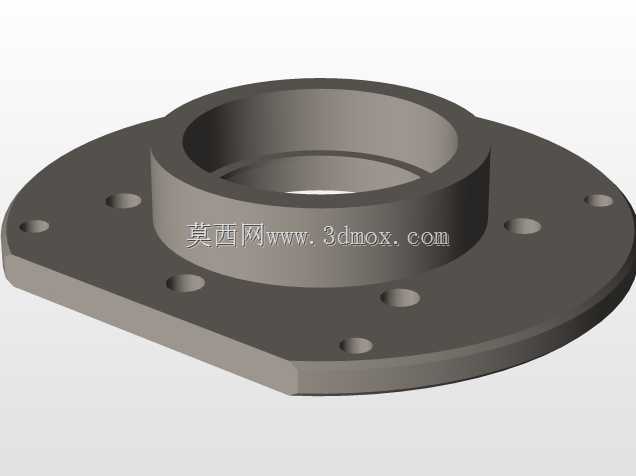

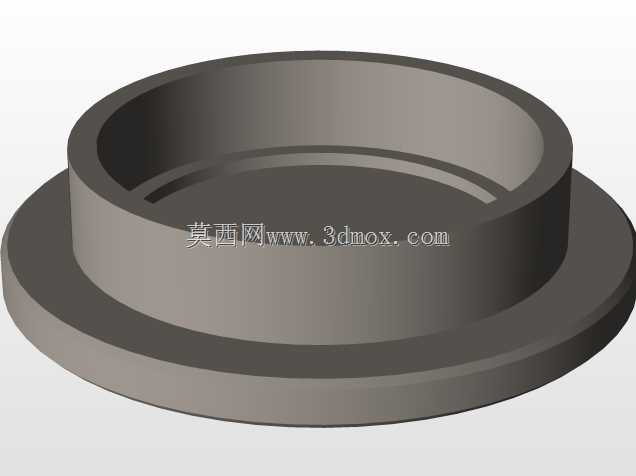

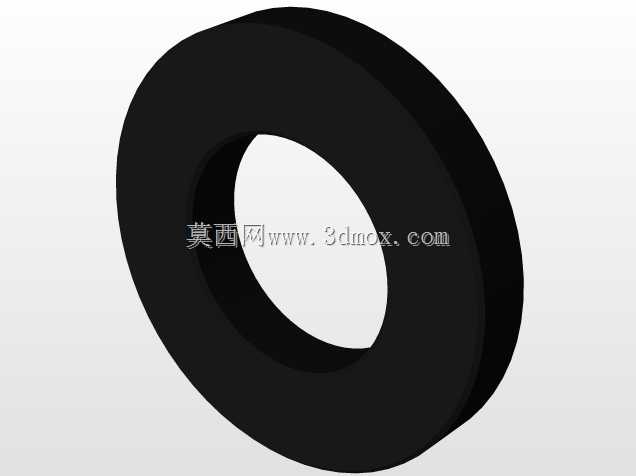

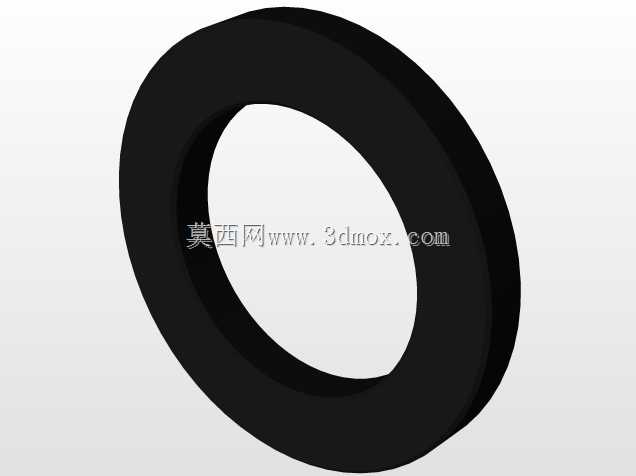

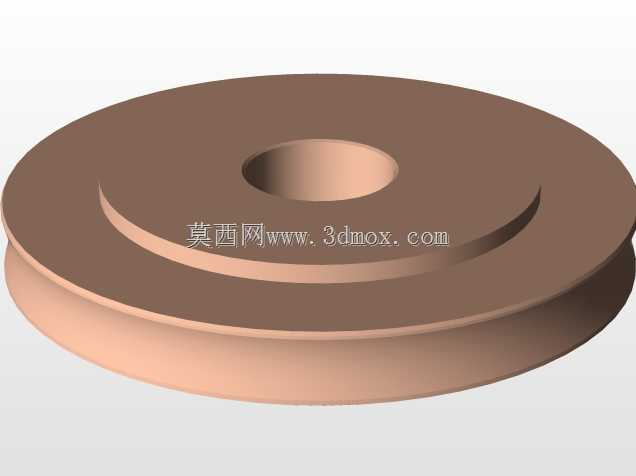

在非标自动化产线的动力传输环节，这类集成式变速传动结构常被布置在执行端与动力源的衔接位置，承担转速匹配、扭矩放大的核心作用，常见于小型输送线、精密进给机构、实验台架的动力单元中，替代传统分体式电机加联轴器加减速器的堆叠安装形式，减少整体安装空间占用的同时，也能降低多组件同轴度偏差带来的传动损耗。从结构布局来看，该装置将驱动电机、变速齿轮组、输出轴座集成在同一方形铸铝箱体内，箱体侧面预留了伺服电机的安装定位止口，输入侧通过平键连接伺服电机输出轴，内部采用多级圆柱齿轮啮合传动，可根据实际传动比需求更换不同齿数的齿轮副，输出端采用带油封的凸缘轴结构，可直接连接负载法兰或同步带轮，无需额外加装转接支座。设计阶段优先考虑了安装基准的统一性，箱体底部加工有整面的安装定位平面，预留了四个对称分布的长条形安装腰孔，可适配不同孔距的安装机架，腰孔的调节范围覆盖了常见的120mm至180mm安装中心距，安装时无需额外打孔适配，降低现场装配的调整工作量。箱体上部的方形接线盒预留了航空插头安装位，可将伺服电机的动力线、编码器线统一收纳在盒内，避免车间环境中的油污、切削液溅入接线端子造成短路，接线盒与箱体之间采用密封胶条压合，防护等级可达到IP54，满足普通机加工车间的使用环境要求。传动齿轮组的支撑采用深沟球轴承搭配角接触轴承的组合形式，输入轴端因为转速较高，采用深沟球轴承承受径向载荷，输出轴端因为输出扭矩大、存在一定轴向负载，采用成对安装的角接触轴承抵消轴向力，轴承位的加工公差严格控制在H7/k6的过渡配合区间，既保证轴承内圈与轴的同步转动，又避免过盈量过大造成轴承预紧力超标、运转温升过高。箱体的剖分面采用销钉定位，装配时先通过两个圆锥销确定箱盖与箱体的相对位置，再通过内六角螺栓紧固，剖分面涂覆密封胶防止润滑油渗漏，齿轮润滑采用浸油润滑方式，箱体下部预留了油标安装位和放油螺塞，可实时观察箱内润滑油液位，维护时可直接通过底部螺塞排空旧油，无需拆解箱体。实际选型应用时，需要先确认负载端的额定转速与所需扭矩，匹配对应传动比的齿轮副，同时核对输出轴的轴径与键槽尺寸是否与负载连接结构匹配，安装时要保证箱体安装平面与负载安装面的平行度偏差不超过0.1mm/m，避免轴系受附加径向力造成轴承过早磨损。该结构的输入侧可适配不同功率的伺服电机或步进电机，只要电机安装法兰尺寸与箱体预留的止口尺寸匹配即可直接安装，无需额外加工转接板，对于需要频繁调整传动比的实验类设备，可将箱盖设计为快拆结构，更换齿轮副的时间比传统分体式减速器缩短60%以上。在长期运转工况下，需要定期检查箱体表面温度，正常负载下箱体表面温升不应超过40K，若出现异常温升需要检查齿轮啮合间隙是否过小、润滑油是否不足或变质，输出轴端的油封每运转2000小时需要检查是否存在渗漏，若出现渗漏及时更换油封即可，整体维护成本远低于同功率段的行星减速器。
