剪叉式手动液压升降作业平台结构

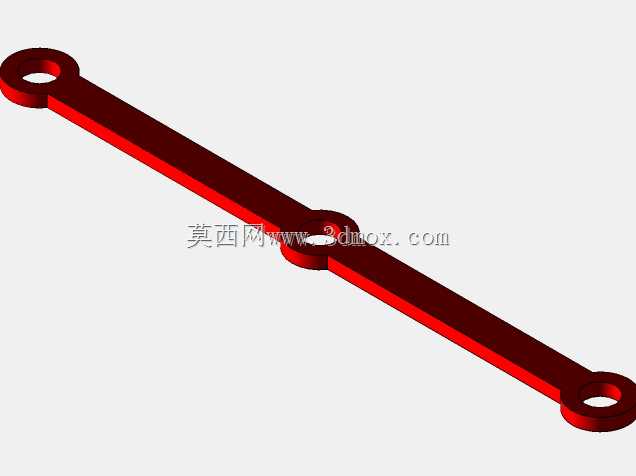

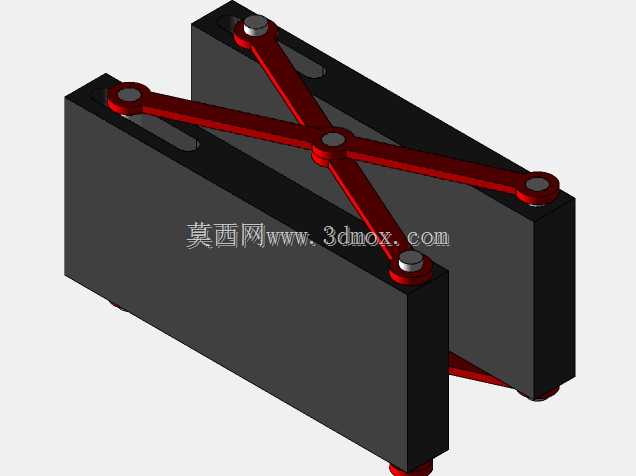

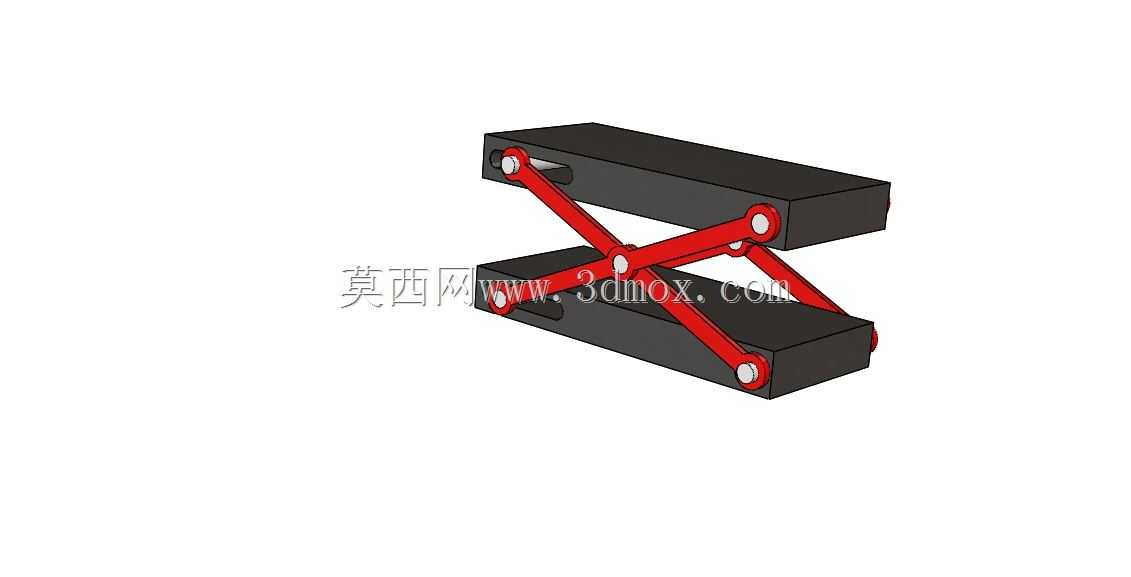

在车间小件物料转运、仓储低位堆垛、机加工工位工件上下料这类场景里，固定起重设备覆盖不到的零散作业点位，往往需要这类小型手动液压升降平台来补全作业能力，它不需要外接电源，也不用铺设固定轨道，单人即可推移到作业点位完成举升操作，适配多品种小批量的生产作业节奏，不会占用固定的车间场地资源。从结构设计逻辑来看，这套剪叉升降结构采用对称布置的双组交叉剪臂作为承载传力构件，剪臂之间通过中间铰接销轴形成可转动的剪式伸缩副，上下两端分别与顶部承载平台、底部底盘通过滑动副与铰接副配合，当手动驱动液压油缸伸出时，剪臂夹角逐步变化，推动顶部平台平稳抬升，油缸卸荷时平台依靠自重与负载压力平稳回落，整个传动路径没有冗余的传动构件，力的传递路径直接，机械效率表现稳定。设计过程中优先考虑了手动操作的施力合理性，液压泵的操作摇杆布置在底盘侧方的人体工学高度位置，操作人员站立状态下即可完成压杆举升、卸荷下降的操作，不需要过度弯腰或者抬手，长时间重复操作也不容易产生肢体疲劳。剪臂的铰接点全部采用带自润滑衬套的销轴连接，装配时预留了合理的转动间隙，既不会出现卡滞问题，也能控制铰接处的晃动量，保证平台升降过程中的横向稳定性，避免平台抬升后出现明显的侧摆。顶部承载平台采用平板式结构，表面预留了工装安装的螺纹孔位，可以根据实际作业需求加装防滑垫板、工件定位夹具、挡边等附属结构，平台边缘做了倒角处理，避免转运过程中剐蹭操作人员或者周边设备。底部底盘的四个角点安装了带刹车的万向脚轮，推移时转向灵活，到达作业位置后踩下刹车即可锁定底盘位置，举升作业时不会出现底盘滑移的问题，底盘内部预留了液压油箱的安装空间，液压管路全部沿剪臂内侧布置，不会在升降过程中被挤压或者剐蹭，管路的弯曲半径满足液压元件的安装要求，不会出现油路弯折堵死的问题。从安装边界尺寸来看，这类小型手动升降平台收拢状态下的整体高度控制在低位作业的合理区间，能够顺利推入常规的设备操作台下方、货架底层间隙存放，不会占用过多的垂直存储空间；完全展开后的最大举升高度覆盖常规的人工站立作业高度区间，能够满足将工件举升到操作台高度、将货物堆放到低层货架的作业需求，平台的长宽尺寸适配常规的周转箱、小型机加工工件的承载需求，额定负载覆盖车间常见的小件物料重量范围，不会出现负载冗余过大导致结构笨重、推移费力的问题。结构设计时对剪臂的受力做了针对性的优化，剪臂的截面尺寸根据举升过程中最大受力工况做了校核，在最容易出现应力集中的铰接孔位置做了局部加强处理，避免长期交变载荷下出现铰接孔变形、剪臂开裂的问题；液压回路中设置了过载保护阀，当负载超过额定承载值时会自动卸荷，避免超负载使用导致结构损坏或者液压元件泄漏，同时下降回路中设置了节流调速结构，不管负载大小，平台下降速度都能保持平稳，不会出现快速下坠的安全隐患。实际使用过程中，这类设备不需要专门的操作人员培训，普通车间作业人员简单熟悉操作逻辑即可上手，日常维护只需要定期检查铰接销轴的润滑状态、液压油的液位与清洁度，不需要复杂的维保流程，非常适合生产车间、仓储区域、维修工位这类零散举升作业的场景使用，能够有效降低人工搬抬重物的劳动强度，减少弯腰搬抬导致的作业损伤，同时也能提升小件物料转运、工位上下料的作业效率，弥补大型固定起重设备灵活性不足的问题。
