希德罗库勒垂直升降作业平台结构

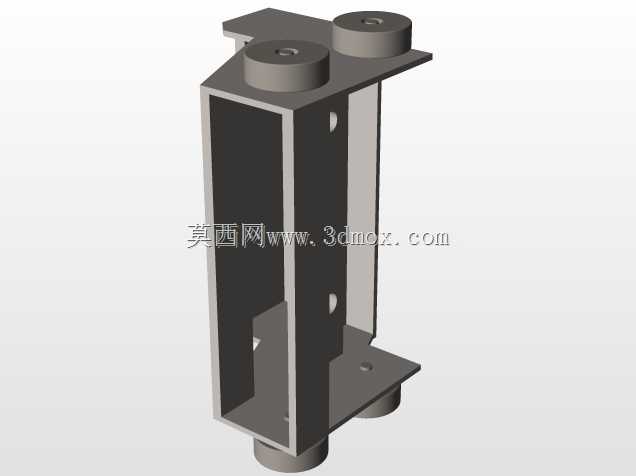

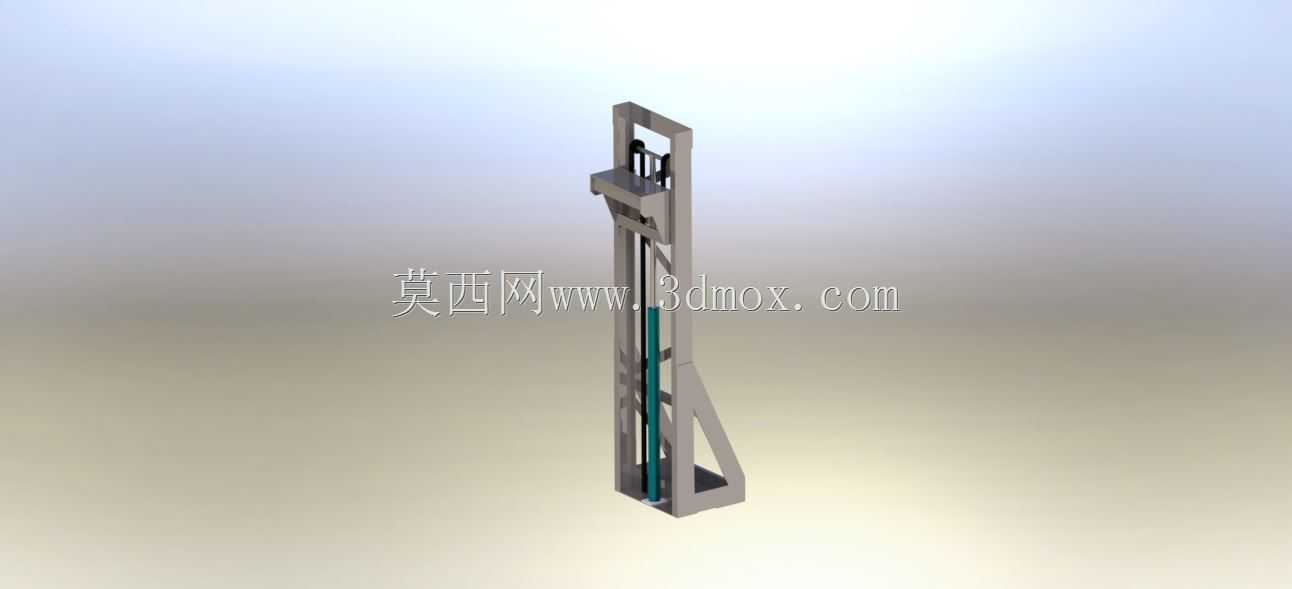

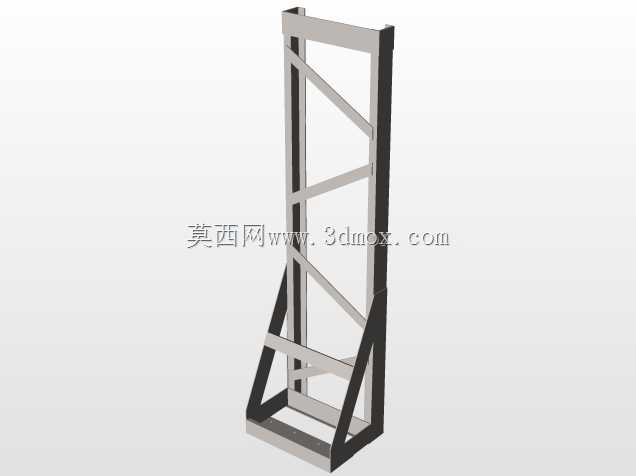

这款垂直升降作业结构，主要面向厂房内高位设备检修、仓储区域中层货位取放、生产线旁工装夹具高位更换这类需要稳定垂直位移的作业场景，区别于常见的剪叉式升降结构，它采用单立柱侧边支撑的布局形式，在地面占用空间上有明显优势，尤其适合通道宽度有限、作业点位固定的窄小工位使用。从结构组成来看，主体承载框架采用矩形型钢拼焊成型，立柱部分为双平行导轨的槽型结构，内部嵌套滑动导向座，举升动力组件沿立柱内侧空腔布置，不会额外占用平台周边的操作空间，作业平台位于框架上部，周边预留了工装安装与人员站立的边界，侧边设置的三角加强支撑直接落地固定，能抵消平台偏载带来的倾覆力矩，不需要额外打大面积的地面预埋，在已完工的硬化车间地面上通过膨胀螺栓即可完成固定安装。设计过程中优先考虑了窄空间的适配性，整体落地投影宽度控制在单立柱截面加侧边支撑的范围，长度方向仅覆盖平台作业所需的最小尺寸，不会像剪叉结构那样在下降状态下仍占用较大的地面存放面积；导向部分采用滑动配合加侧向限位轮的组合，避免举升过程中平台出现横向晃动，即使在平台边缘放置偏重的检修工具或者物料，也能保证升降动作的平顺性，不会出现卡滞问题。动力传递路径沿立柱垂直方向布置，减少了传动环节的转向结构，传动效率更高，日常维护时只需要打开立柱侧面的检修盖板即可接触到核心传动部件，不需要拆解整体框架。安装边界上，该结构对顶部净空的要求较低，只需要预留出平台最大举升高度加上设备自身顶部安全距离的空间即可，不需要像龙门式升降结构那样预留顶部横梁的安装位置，对于层高有限的老旧厂房、夹层仓储区域的适配性更强。实际使用时，作业人员或者待举升的物料放置在平台上后，升降过程全程沿垂直导轨运行，平台的停靠精度可以满足生产线旁精准对位的需求，比如给高位输送线补料、更换高处的设备传感器、检修厂房侧壁的照明与管线这类作业，都不需要额外搭设移动梯架，减少了高空作业的准备时间，同时固定安装的形式也避免了移动登高设备存在的滑移倾覆风险。结构的受力设计上，侧边的三角斜撑直接将平台偏载产生的力矩传递到地面安装点，立柱主体只承受垂直方向的载荷与少量的侧向弯矩，型钢选型时不需要采用过大的截面规格，既控制了整体自重，也降低了材料成本，焊接成型的框架在出厂前完成时效处理，消除焊接应力后再进行导轨面的机加工，保证导轨的直线度公差控制在合理范围内，长期使用不会出现导向面变形导致的升降卡涩问题。平台表面预留了标准的工装安装孔位，可以根据使用场景加装防护栏杆、物料放置托盘、工具挂板等附属配件，不需要对主体结构进行二次打孔焊接，适配不同行业的个性化使用需求，比如在机加工车间使用时可以加装切削液承接托盘，在仓储区域使用时可以加装货叉挡边，在设备检修场景下可以加装安全带挂点。
