带挂钩拉伸弹簧工业机械配件结构

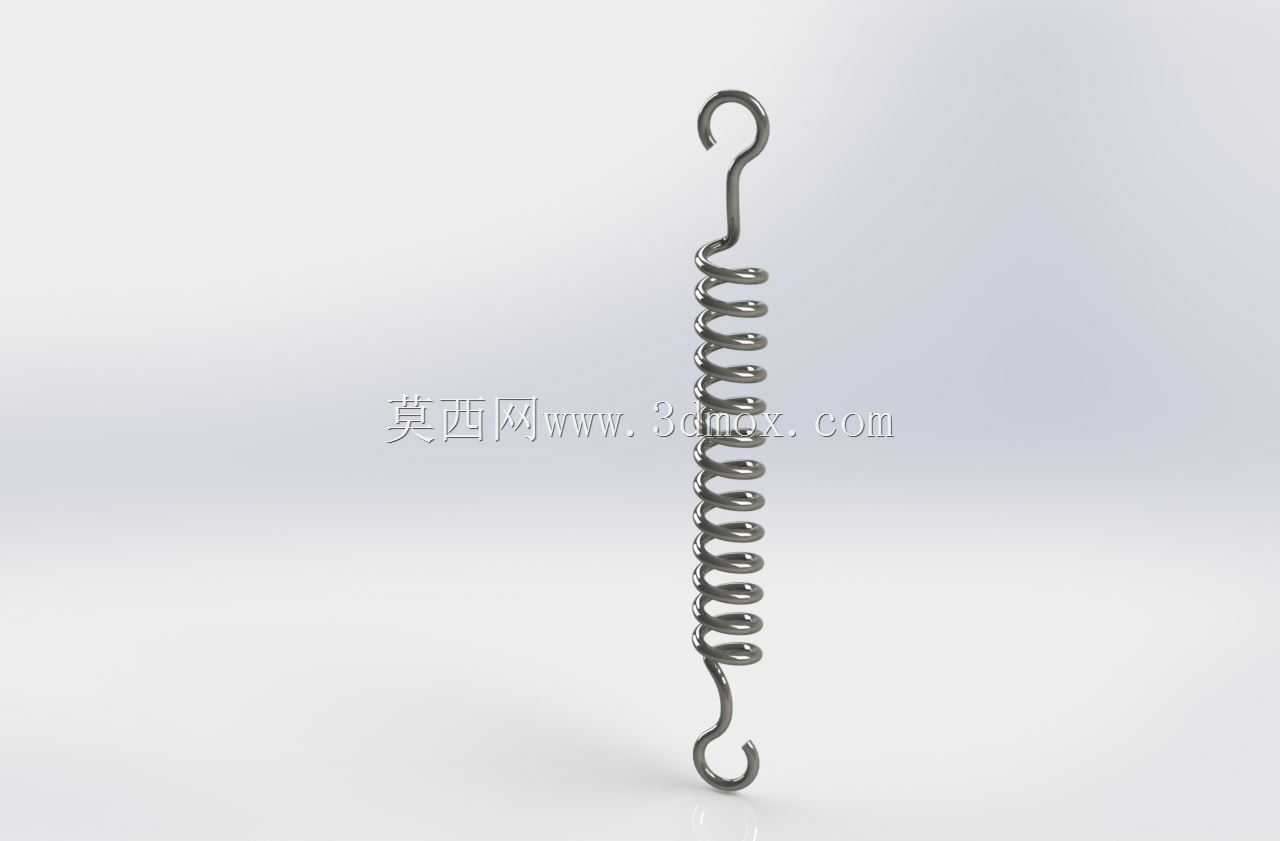

这款两端带挂钩的螺旋拉伸弹簧，是工业场景里应用极广的弹性储能零件，日常在各类需要提供复位拉力、张紧力、缓冲吸能的设备结构中都能见到它的身影。不同于普通压缩弹簧依靠端面承压提供弹力，拉伸弹簧的初始状态为圈与圈紧密并紧的无间隙状态，只有在外力拉开两端挂钩时才会产生反向的收缩拉力，这种特性让它在很多不需要预留压缩行程的紧凑安装空间里更具适配性。

从实际应用场景来看，这类弹簧常出现在自动化设备的门体复位结构里，比如设备安全防护门的开合回位，当操作人员拉开防护门进行上下料、调试作业后，弹簧的收缩拉力会带动门体自动回位闭合，避免防护门长期敞开带来的安全隐患；在小型输送线的张紧结构中，它可以为输送带的从动辊提供持续的张紧力，抵消输送带长期运行产生的蠕变伸长，防止输送带打滑跑偏；在农机、园林工具的操作手柄复位结构里，它能让松开的操作手柄自动回到初始位置，减少操作人员的手动复位动作；甚至在一些健身器材、家具五金结构中，也能看到同结构拉伸弹簧的应用，依靠稳定的拉力提供复位或者阻力反馈。

设计这类弹簧时，首先要明确安装边界的尺寸约束：两端挂钩的形式直接决定了安装方式，这款模型采用的是半圆钩环结构，钩环的弯曲半径与弹簧中径匹配，既保证了挂钩自身的强度，也避免了钩环根部应力集中导致的断裂问题。弹簧的有效圈数是决定拉力刚度的核心参数，有效圈数越多，相同拉伸长度下的拉力越小，刚度越低，设计时需要根据实际需要的工作拉力、最大拉伸行程来匹配有效圈数，同时要预留15%左右的行程余量，避免弹簧被拉至并紧状态产生塑性变形。弹簧的线径选择需要结合载荷大小确定，线径越粗，相同变形量下能提供的拉力越大，但同时卷制难度也会提升，钩环根部的应力集中问题也会更明显，因此在钩环与弹簧本体衔接的位置，通常会做圆滑过渡处理，避免加工时产生的微裂纹成为疲劳断裂的起始点。

从安装尺寸来看，这类弹簧的安装空间需要预留足够的拉伸行程，自由状态下两端挂钩的中心距是安装的基准尺寸，安装时的初始预拉力需要控制在合理范围，预拉力过小会导致设备运行时弹簧出现晃动异响，预拉力过大则会缩短弹簧的有效工作行程，甚至在初始状态下就产生过大的应力。弹簧的外径尺寸需要与安装腔的内壁预留至少1mm的间隙，避免弹簧拉伸变形时外径增大与安装腔产生摩擦，磨损弹簧表面影响使用寿命。

材料选择上，这类常规用途的拉伸弹簧多采用碳素弹簧钢丝制作，成本较低且弹性性能稳定，在有防腐需求的场景下会采用不锈钢弹簧钢丝，或者在弹簧表面做镀锌、喷塑处理；在高温环境下使用的话则需要选用合金弹簧钢材料，保证高温下的弹性稳定性。弹簧的两端挂钩在加工时需要保证与弹簧本体的同轴度，否则安装后拉伸时会出现偏载，导致弹簧局部应力过大提前失效，同时挂钩的开口尺寸需要与安装销轴的直径匹配，间隙控制在0.2-0.5mm之间，间隙过大会导致安装后晃动，间隙过小则会增加装配难度。

在实际选型替换时，不能只看弹簧的自由长度和外径，必须匹配原弹簧的刚度、最大工作载荷、挂钩形式这几个核心参数，否则要么无法提供足够的拉力，要么安装尺寸不匹配无法装配。比如同样外径和长度的拉伸弹簧，线径差0.2mm，刚度可能相差30%以上，强行替换会导致设备功能异常，比如防护门复位速度过快产生撞击，或者张紧力不足导致输送带打滑。建模时还原弹簧的螺旋升角、钩环的弯曲弧度、圈与圈的并紧状态，能够直观验证安装时是否会出现干涉，尤其是在做设备整体装配仿真时，准确的弹簧模型可以模拟出拉伸过程中的外形变化，避免设计阶段忽略弹簧变形带来的干涉问题。
