适配爱得乐化油器的隔热隔套结构

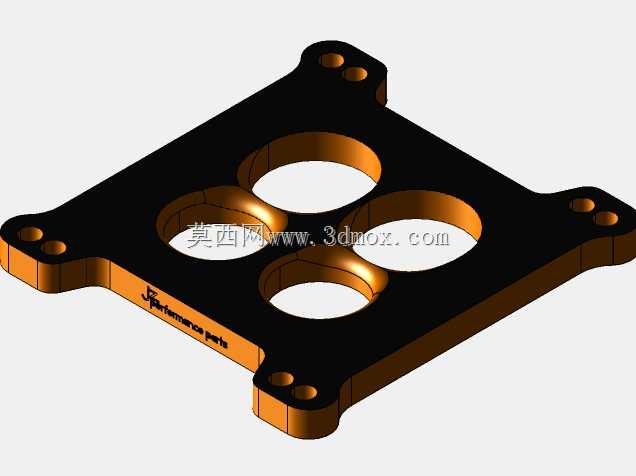

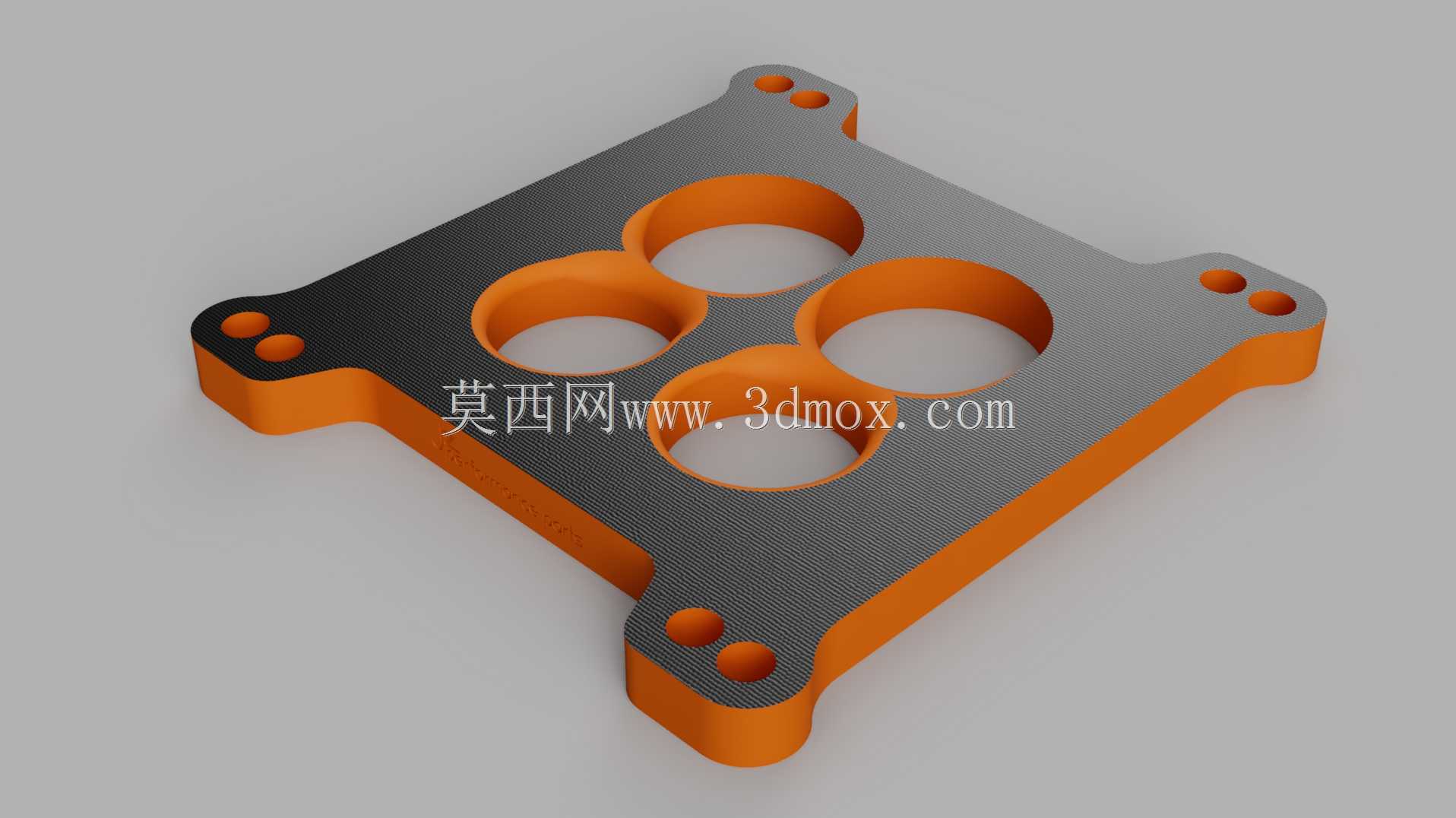

这款化油器隔套主要应用于小排量内燃机的进气系统配套场景，多用于搭载爱得布洛克1806、1906系列化油器的改装车辆、通用动力机组以及小型船舶动力装置上，核心作用是隔绝发动机缸盖侧传导的高温，避免化油器油腔内燃油因持续受热出现沸腾、气阻问题，直接解决夏季高负荷运行时燃油供给不畅、动力输出不稳的实际故障。从结构设计来看，隔套整体采用方形法兰式布局，四个边角延伸出带安装孔的凸耳结构，安装孔的位置度完全匹配对应化油器与进气歧管的原厂螺栓孔位，不需要额外对进气歧管或者化油器底座进行打孔、铣削加工，可直接替换原厂纸质或者橡胶密封垫片，安装时仅需按照对角顺序逐步拧紧固定螺栓即可，不需要特殊工装辅助。主体区域开设四个大直径贯通孔，完全对应化油器的四个节气门通道，孔壁做了1.5度的拔模斜度处理，既方便注塑或者机加工成型，也能避免安装时隔套错位遮挡进气通道，保证各缸进气量均匀一致，不会出现各缸空燃比偏差过大的问题。边角的安装孔采用沉孔设计，螺栓拧紧后头部不会凸出于隔套表面，避免与化油器底座的加强筋产生干涉，同时沉孔深度控制在隔套总厚度的三分之一，既保证螺栓压紧力均匀分布在整个密封面上，也不会因为沉孔过深降低隔套整体结构强度。隔套的密封面做了0.1mm的平面度公差控制，两个端面的平行度公差控制在0.05mm以内，安装时不需要额外涂抹密封胶，依靠自身端面的平面度即可实现化油器与进气歧管之间的密封，避免出现真空泄漏导致怠速不稳、加速无力的问题。材料选型上优先推荐胶木材质，这类材料导热系数低，隔热效果优异，同时耐燃油腐蚀性能强，长期接触汽油不会出现溶胀、变形问题，尺寸稳定性好，在-40℃到120℃的工作温度区间内不会出现明显的热胀冷缩，能保证密封压力长期稳定；如果是低负荷使用场景，也可以选用POM材质加工，POM的机械强度更高，抗冲击性能更好，适合经常需要拆装维护的使用场景，但要注意POM的长期工作温度不超过100℃，高负荷连续运行时需要额外评估温度余量。设计过程中特意将隔套的总厚度控制在12mm，这个厚度既可以保证足够的隔热距离，有效降低缸盖到化油器的热传导效率，又不会因为厚度过大增加进气道的长度，改变原厂进气谐振特性，避免影响发动机的动力输出曲线。隔套的外轮廓边缘做了R2的圆角处理，既避免安装时锐边划伤操作人员，也能减少安装位置附近的应力集中，长期受振动影响不会出现边角开裂的问题。在实际装车测试中，这款隔套可以将化油器底座的工作温度降低35℃以上，彻底解决夏季长时间怠速、低速巡航时的燃油沸腾问题，同时因为密封性能优于原厂垫片，进气真空度稳定性提升12%左右，怠速波动幅度明显减小。需要注意的是，安装时不要在隔套两侧添加额外的纸质垫片，避免总厚度超标导致螺栓压紧力不足，同时固定螺栓的拧紧力矩要控制在8-10N·m，力矩过大容易压裂胶木材质的隔套，力矩过小则会出现密封不严的问题。如果是用于涡轮增压或者机械增压的改装机型，需要适当增加隔套的厚度，同时选用耐温等级更高的玻纤增强胶木材料，避免增压后的高温进气导致隔套变形失效。
