ROANY双杆双动100mm行程气缸结构

在自动化产线的各类工装夹具、小型移栽机构里，双轴气缸的出镜率一直很高，这款TN10x100规格的双杆双动气缸，就是面向轻负载直线往复动作场景设计的气动执行元件。日常做设备布局的时候，很多新手工程师容易忽略这类气缸的安装边界，其实它的双杆结构本身就自带抗扭转特性，不需要额外加装导向轴就能承受一定的侧向负载，这点在小型工件的推料、压装、工位短距离移位场景里优势很明显，能省掉不少额外导向件的安装空间，整体机构的紧凑度会高很多。

从实际功能特性来看，双动的气路设计意味着气缸的伸出和缩回动作都靠压缩空气驱动，相比单动弹簧复位的款式，它的动作速度稳定性更好，行程两端的出力一致性更高，不会因为弹簧长期使用出现疲劳衰减导致回程力不足的问题。10mm的缸径搭配100mm的行程，刚好覆盖了大部分电子装配、小零件分拣、包装线挡料这类轻负载工位的动作需求，出力范围在常用的0.4-0.6MPa工作气压下，足够应对几公斤级别的工件推送或者压持作业，不会出现出力冗余过多导致的选型浪费，也不会因为出力不足造成动作卡滞。

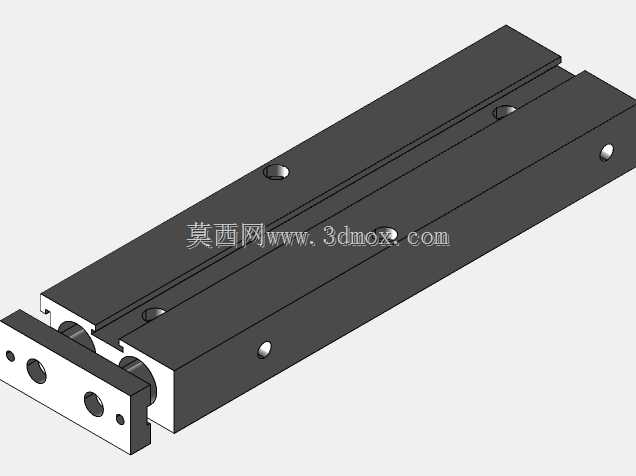

做三维建模的时候，这款气缸的结构还原重点要放在几个安装配合面上：首先是缸体侧面的两个安装通孔，位置公差要和实物匹配，很多工程师做装配的时候会直接用通孔穿螺栓把气缸固定在安装立板或者型材面上，孔位偏差会直接导致装不上；其次是前端的活塞杆安装板，上面的螺纹孔和定位销孔的位置尺寸要准确，不管是装推块、吸盘支架还是压头，都是靠这个端面来连接负载，安装面的平面度也要在建模的时候体现出来，不然实际装配的时候会出现负载歪斜，加剧活塞杆的磨损。另外缸体上的两个气口位置也要留够气管接头的安装空间，很多人建模的时候只画了缸体本身，忘了算快插接头的长度和气管的弯曲半径，最后实际装气路的时候才发现和旁边的机构干涉，这点在做紧凑布局的时候尤其要注意。

从设计思路上来说，这类双杆气缸的结构本身就是把两根平行的活塞杆集成在同一个缸体里，和单杆气缸加外置导杆的方案比，它的整体厚度更小，安装的时候不需要调整两根导杆的平行度，出厂的时候已经做了配合精度校准，装配工时能省不少。100mm的行程设计也刚好卡在小型自动化设备常用的行程区间里，太长的双杆缸会因为杆的挠度变大，侧向负载能力下降，太短的话覆盖的工位场景有限，这个行程规格在3C电子组装、小包装线、文具装配这类设备上的通用度很高，很多标准件厂商的同规格产品安装尺寸都是互换的，做设备选型的时候替换起来很方便，不需要重新改安装板的设计。

实际应用里还要注意它的安装边界，这款气缸可以从侧面安装，也可以从缸体的端面做轴向固定，不同安装方式下允许的负载方向有区别：侧面固定的时候，负载的作用方向尽量和活塞杆轴线平行，不要在垂直于缸体安装面的方向施加过大的倾覆力矩；如果是前端法兰安装，要注意活塞杆伸出到最大行程的时候，前端负载的悬臂不要太长，不然会加快导向套的磨损，缩短气缸的使用寿命。建模的时候把这些安装位的细节还原到位，不管是做设备的方案布局，还是做机构的干涉检查，都能更贴近实际装配的状态，不会出现设计阶段看着没问题，实际装机的时候到处碰的情况。另外缸体本身的型材截面尺寸也要准确，很多时候做机构防护或者线槽布局的时候，需要贴着缸体走管线，尺寸不准的话就会出现管线和缸体干涉的问题。这类气动元件作为自动化设备里最常用的执行件，三维模型的精度直接影响整个设备设计的装配效率，把每个配合面、安装位、避让空间都还原准确，能大幅减少后期现场改机的工作量。
