法兰型滚珠丝杠螺母模块化结构设计

在直线传动场景里，滚珠丝杠螺母是把旋转运动转化为直线运动的核心执行部件，常见于数控加工设备、精密检测平台、自动化移栽机构、工业机器人直线轴、电子制造贴装设备等需要高精度直线位移的工况中，相比滑动丝杠螺母，它依靠钢珠在滚道内的滚动实现传动，摩擦阻力更小，传动效率可达九成以上，长时间运行的温升控制更优，能适配高速往复进给的使用需求。

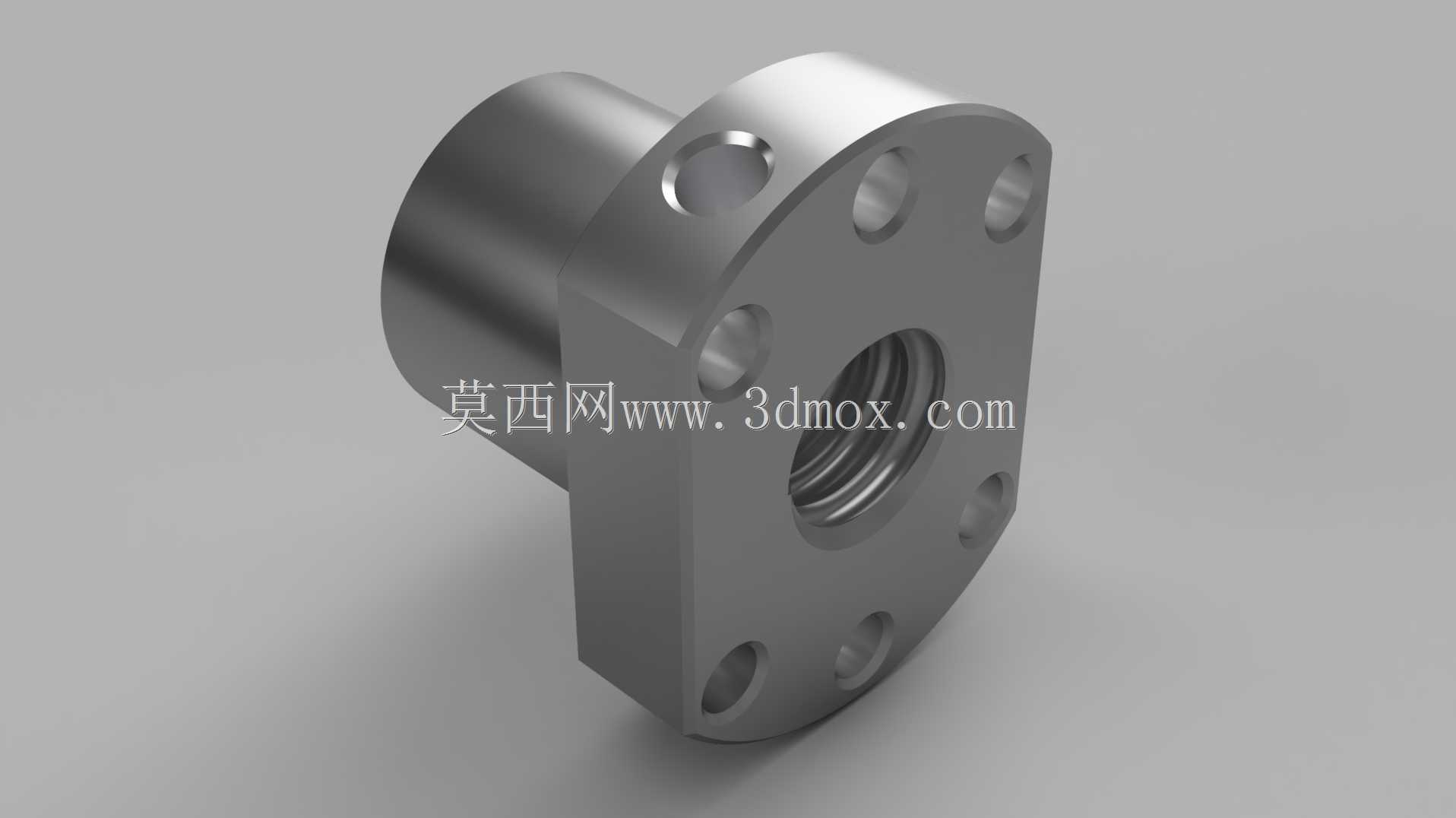

这款法兰型滚珠丝杠螺母采用切边法兰安装结构，法兰端设置多组贯通安装孔，安装时可直接通过螺栓将螺母与负载滑台端面锁紧固定，无需额外设计螺母抱座结构，能有效压缩传动组件的轴向安装空间，适配安装空间局促的紧凑型设备布局。法兰的切边设计可在安装时与滑台的定位止口配合，限制螺母周向转动，避免传动过程中螺母随丝杠同步空转，保证动力传递的稳定性。

设计时采用模块化参数化思路搭建模型，将螺母主体、法兰安装段、内滚道、安装孔位、注油孔等特征做独立参数关联，使用者可根据实际选型的丝杠公称直径、导程参数，调整内滚道的曲率半径、螺旋升角参数，匹配对应规格的滚珠循环路径；也可根据负载滑台的安装孔距、螺栓规格，调整法兰上安装孔的分布圆直径、孔径、孔位数量，甚至可以根据安装空间的限制，调整法兰的切边间距、螺母主体的轴向长度，无需从零开始重构模型，能大幅缩短非标传动组件的设计周期。

从安装边界来看，螺母的径向最大尺寸由法兰对角线长度决定，设计选型时需要预留足够的径向安装空间，避免法兰与周边的导轨、线槽、防护钣金产生干涉；螺母主体的圆柱段外径需要与滑台的避让孔尺寸匹配，保证装配时螺母主体可顺利穿入滑台避让孔，仅靠法兰端面完成定位锁紧；轴向尺寸上需要预留滚珠循环器的安装空间，同时要匹配丝杠的支撑座安装间距，保证全行程范围内螺母不会与丝杠两端的支撑轴承座、锁紧螺母产生碰撞。

功能特性上，这款螺母的滚道采用哥德式沟槽设计，钢珠与滚道的接触角可根据负载等级调整，能同时承受轴向载荷与一定的径向偏载，适配滑台存在少量倾覆力矩的工况；法兰上预留的注油孔可直接连接润滑管路，定期向滚道内注入润滑脂，维持钢珠与滚道之间的油膜完整性，降低长期运行的磨损量，延长组件的使用寿命。在实际设备调试过程中，这种一体式法兰螺母的安装同轴度更容易保证，不需要反复调整螺母抱座的对中精度，能减少现场装配的调试工作量，同时避免因抱座锁紧力不均导致的螺母变形、滚道卡滞问题。

针对不同的应用场景，还可以在现有模型基础上快速调整特征：比如用于洁净室环境的半导体设备，可在螺母两端增加防尘密封圈的安装槽，适配刮屑片、防尘圈等密封配件，防止外界的粉尘、碎屑进入滚道内部加剧磨损；用于重载传动的压力设备、冲压送料机构，可调整法兰厚度、增加安装孔数量，提升法兰连接的结构强度，承受更大的轴向冲击载荷；用于高速进给的激光切割设备、点胶设备，可优化钢珠循环路径的曲率，降低钢珠循环过程中的振动与噪音，提升高速运行的平稳性。

建模过程中对各特征的倒角、圆角做了标准化处理，所有安装孔的孔口都做了沉头倒角，避免装配时螺栓头刮伤安装面，螺母主体与法兰衔接处设置了过渡圆角，降低应力集中系数，避免长期受交变载荷时衔接位置出现疲劳断裂。所有配合面的尺寸公差都预留了标注空间，使用者可根据实际加工精度要求，标注对应的形位公差，比如法兰安装端面相对于螺母内孔轴线的垂直度、安装孔的位置度等，保证加工后的零件可顺利装配，满足传动精度要求。
