模块化可定制滚珠丝杠传动构件

　　在数控加工中心进给轴、线性模组滑台、精密检测设备位移平台这类对传动精度有严苛要求的场景里，滚珠丝杠始终是把旋转运动转化为直线运动的核心执行部件，相比传统滑动丝杠，它的摩擦阻力能降低三分之二以上，传动效率普遍能达到九成以上，长时间运行的温升控制和反向间隙抑制表现都更适配高速往复的工况需求。这套参数化构建的丝杠模型，核心设计逻辑是把整个构件拆成了轴端安装段、螺纹滚道段、端部限位结构几个独立可编辑的特征模块，设计人员不需要从零开始绘制螺旋扫掠路径，只要对应实际采购的丝杠规格、设备预留的安装空间调整对应模块的尺寸参数，就能快速生成适配不同工况的丝杠模型，不用反复调整特征之间的父子关系，能大幅缩短非标设备设计阶段的传动构件建模周期。

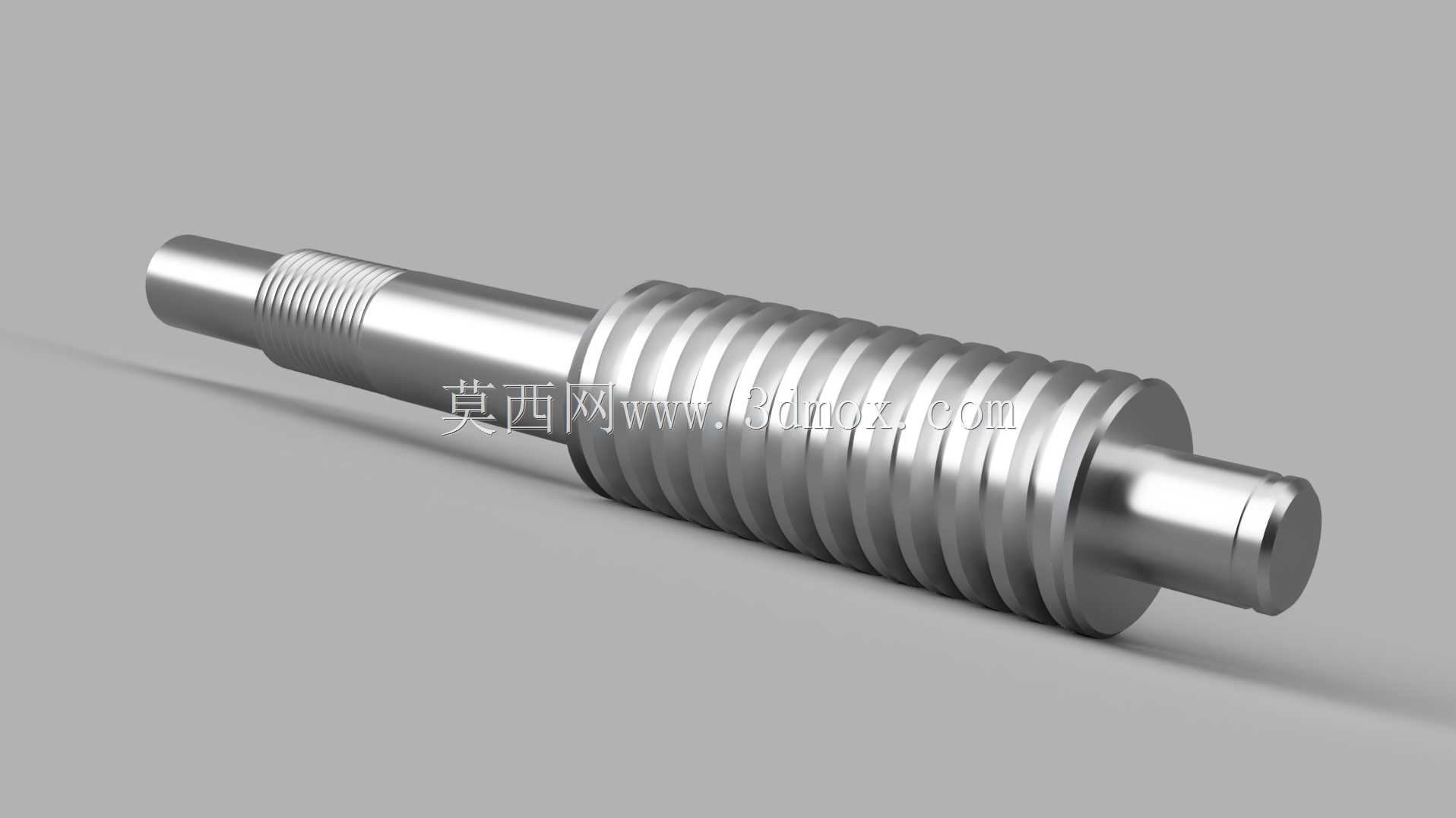

　　从结构特性来看，模型还原了滚珠丝杠的核心滚道构型，滚道的圆弧曲率、螺旋升角都参考了常规冷轧滚珠丝杠的通用参数，相邻滚道之间的牙顶间隙、牙底圆角都做了符合加工工艺的处理，不会出现建模时常见的零厚度面、特征干涉这类问题，导入装配环境后可以直接和配套的螺母、轴承座、锁紧螺母做配合约束，不需要额外做几何修复。轴端的结构没有做固定死的尺寸设定，预留了充分的自定义空间，不管是需要加工成配深沟球轴承的圆柱台阶轴端，还是配角接触轴承的锁紧螺纹段，或是加装同步轮、联轴器的键槽结构，都可以通过调整端部模块的特征来实现，不用删除原有特征重画，能匹配不同安装形式的支撑座配置——比如固定侧支撑需要的双轴承安装位、支撑侧需要的单轴承卡位，

　　都能通过参数调整快速生成。在安装边界的适配性上，模型的基准轴和滚道中心完全重合，导入装配体后可以直接把丝杠中心轴和线性导轨的平行方向做重合约束，两端轴颈的同轴度公差在建模时就做了隐含的工艺考量，不会出现轴段不同心导致的装配约束冲突。滚道部分的长度可以根据设备的有效行程灵活调整，不需要担心调整长度后螺旋扫掠特征失效，不管是短行程的精密点胶设备用的小导程丝杠，还是长行程的龙门加工设备用的大导程重载丝杠，都能通过参数修改快速得到对应的三维模型，适配不同负载、不同速度的传动需求。很多设计人员在做非标设备时，经常会遇到现成的丝杠模型和自己选型的规格不匹配的问题，要么是轴端尺寸对不上支撑座的安装孔位，要么是滚道长度和设计行程不匹配，

　　重新建模要花不少时间在螺旋线绘制、端部特征切除这类重复工作上，这套模块化的模型刚好解决了这个痛点，把重复的特征做了封装，只需要调整关键尺寸就能得到可用的模型，而且所有特征都保留了建模历史，方便后续根据选型变更做调整。另外模型的细节处理也贴合实际加工要求，轴端的倒角、退刀槽位置都做了符合机加工工艺的预留，不会出现尖锐直角无法加工的问题，滚道表面的特征做了简化处理，不会因为过多的细节特征导致整个装配体的文件过大，拖慢软件运行速度，同时又能准确表达丝杠的外形结构和安装尺寸，满足装配校验、工程图导出的需求。在做设备运动仿真的时候，这套模型也能直接配合螺母模型做直线运动的模拟，验证丝杠行程和周边构件是否存在干涉，检查两端的极限位置是否会碰到支撑座或者电机安装板，提前发现设计阶段的安装空间问题，避免加工装配时才发现尺寸不匹配的问题。
