曲面造型人体工学支撑垫块结构设计

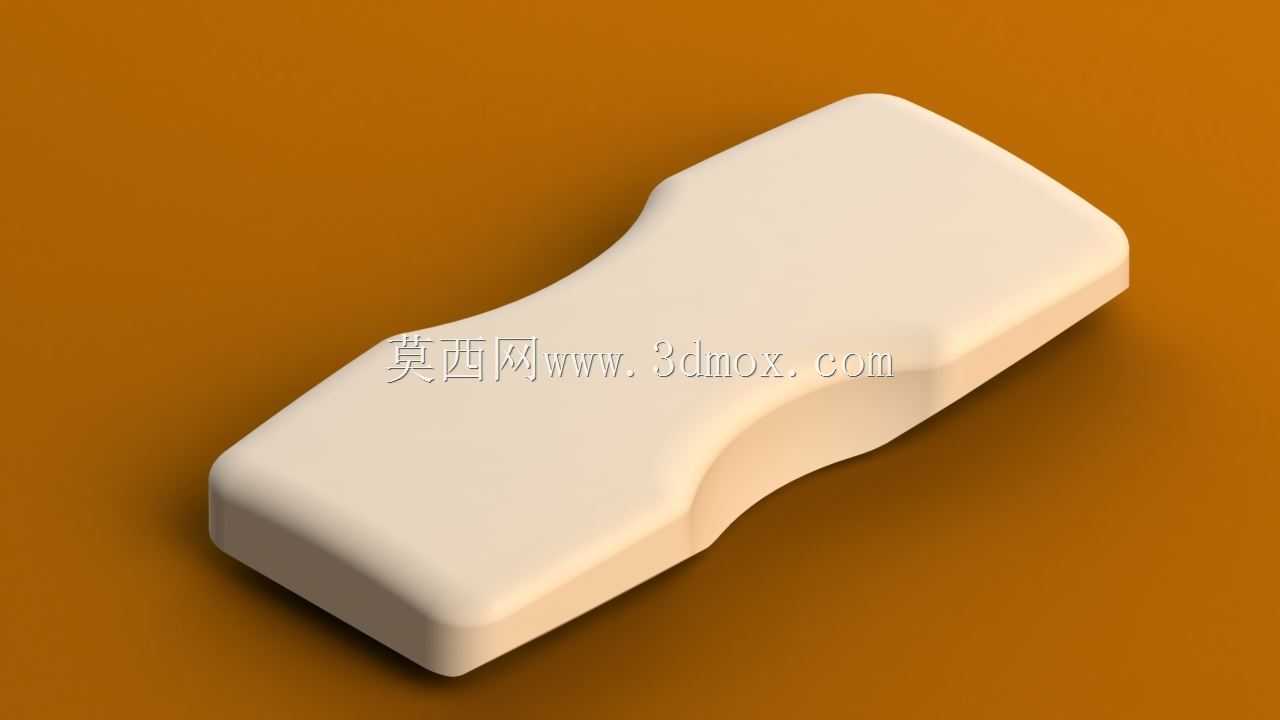

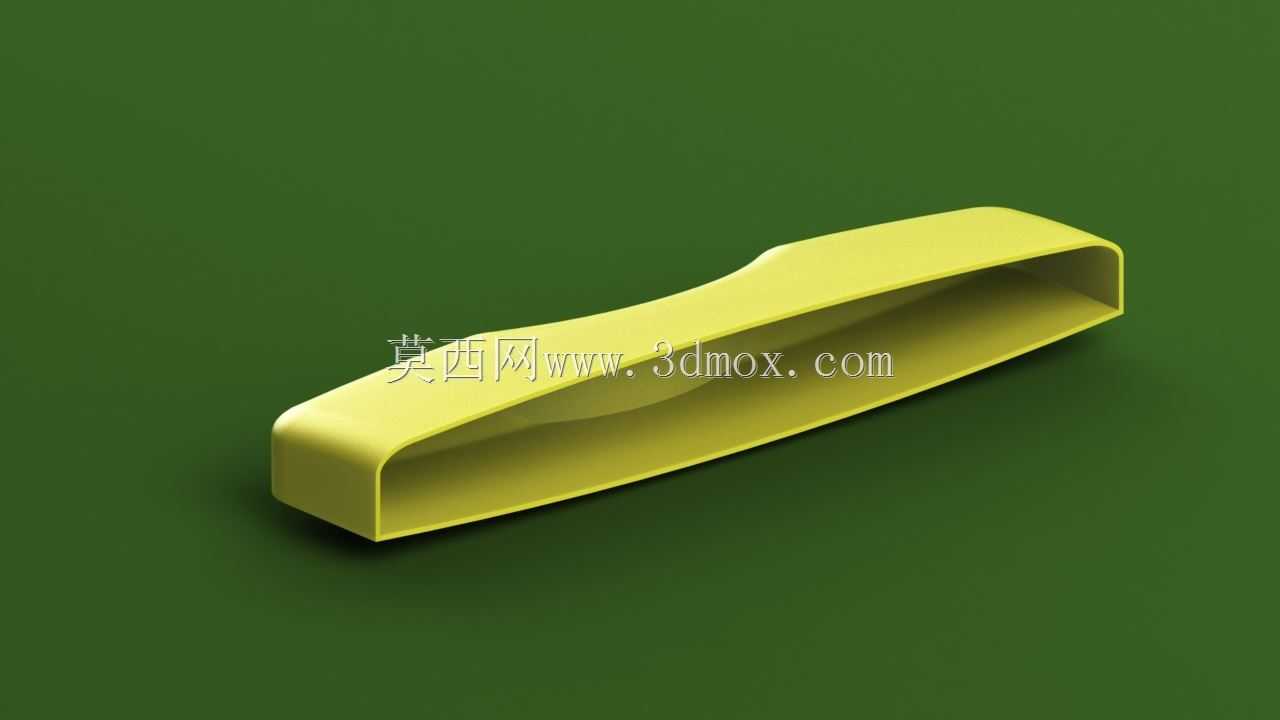

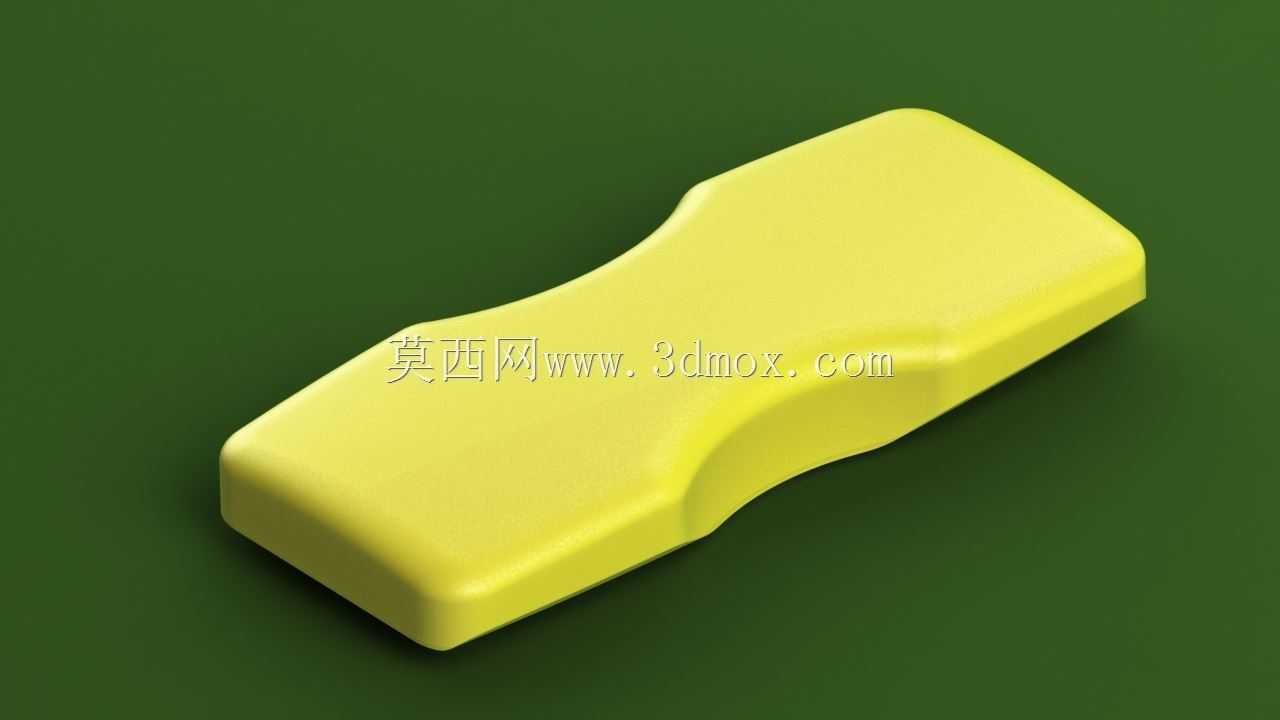

这款曲面支撑垫块的设计，最初是针对工位辅助支撑场景的需求展开的，在生产线人工操作工位、设备检修辅助支撑、轻型工件承托等场景中，传统的直角垫块往往存在贴合度差、局部应力集中、长时间接触易产生压痕的问题，因此在结构构思阶段就把曲面贴合作为核心设计方向。从实际使用场景来看，这类垫块可适配轻型工件的临时承托，也可作为工装夹具的辅助支撑块，在装配工位中垫放于工件与工装台面之间，避免硬质直角接触刮伤工件表面，同时也能在人工操作的肘托场景中使用，适配人体手臂的自然曲线，降低长时间操作的疲劳感。设计过程中没有采用复杂的装配结构，整体为一体化实心结构，省去了拼接装配的公差累积问题，整体外形采用对称式曲面收腰设计，中部内凹的曲面弧度经过多次曲率调整，既保证了手持搬运时的握持贴合度，也能让被支撑物体放置时，接触面的应力沿曲面均匀分散，避免局部压强过大造成的工件变形或者垫块自身的局部磨损。外形尺寸的设定上，整体长度控制在单手握持可轻松搬运的范围，宽度适配常见的轻型工件底部支撑跨度，厚度满足常规承托的强度需求，安装边界没有额外的突出定位结构，可直接平放于工装台面、设备机架平面或者地面使用，不需要额外的安装固定件，适配不同场景的快速布置需求。曲面过渡部分全部采用大圆角顺滑处理，所有棱边都做了倒钝处理，不存在尖锐边角，既避免了使用过程中划伤操作人员、刮碰工件表面涂层的问题，也让整体结构的应力分布更均匀，在承受垂直方向的压力时，圆角过渡区域不会出现应力集中导致的开裂变形。建模过程中重点把控了曲面的连续性，所有相邻曲面之间都达到G2连续标准，没有曲面折痕、曲率突变的问题，这不仅是为了外观的顺滑质感，更是为了实际使用中，支撑接触面的压力能够沿曲面平滑传递，不会在曲率突变位置形成应力集中点，延长垫块的使用寿命。材质适配方面，这个结构可适配工程塑料注塑成型，也可采用橡胶、软质聚氨酯等材质浇注成型，不同材质对应的使用场景也有区分：硬质工程塑料材质的垫块可用于金属工件的承托，具备足够的抗压强度和耐磨性能；软质弹性材质的垫块可用于精密工件、表面带涂层工件的辅助支撑，起到缓冲防刮的作用。结构上没有设计薄壁、深腔等不利于成型的结构，不管是注塑还是浇注成型，都能保证壁厚均匀，不会出现缩痕、填充不足等成型缺陷，后续如果需要批量生产，模具结构也相对简单，不需要复杂的抽芯结构，开模成本较低。在实际工装应用中，这类曲面垫块还可以根据具体的支撑需求，成对布置在工件的两端支撑位置，相比传统的方形垫块，曲面的接触面能够自适应一定角度的工件倾斜，不需要额外调整垫块的摆放角度，就能实现稳定支撑，减少工位调整的辅助时间。针对不同的承重需求，只需要调整整体的厚度尺寸，不需要改动曲面的造型逻辑，就能衍生出不同承重等级的系列化产品，曲面的造型参数可根据实际支撑的工件轮廓做针对性调整，比如针对特定外形的工件，可将支撑曲面调整为与工件外轮廓匹配的弧度，实现更贴合的定制化支撑效果。
