AG3小型纽扣式圆柱供电电池结构设计

　　在消费电子、小型医疗检测设备、便携数码配件的结构开发流程中，这类小型圆柱纽扣电池的选型与结构匹配，往往是决定终端产品装配可靠性、供电稳定性的核心细节之一。不同于常规大容量圆柱电芯的设计逻辑，AG3这类微型纽扣供电单元，需要在极小的空间边界内完成正负极隔离、壳体密封、接触导通的多重功能，其结构设计的合理性直接影响终端产品的装配良率与长期使用稳定性。

　　从实际应用场景来看，这类微型电池广泛适配于手腕式电子体温计、迷你激光笔、小型电子计算器、汽车遥控钥匙备用供电位、儿童电子玩具发声模块、主板CMOS备用供电回路等对安装空间有严格限制的场景，这类场景普遍要求供电单元的径向尺寸控制在极小公差范围内，轴向高度也需要匹配壳体内部的堆叠空间，不能出现尺寸超差导致的装配干涉，同时还要保证在日常携带的振动、轻微跌落工况下，电极接触不会出现瞬断，避免设备出现复位、数据丢失等问题。

　　在结构设计思路上，这类电池采用金属拉伸壳体作为负极载体，壳体选用镀镍钢带一次拉伸成型，侧壁的厚度均匀性控制在微米级，既保证壳体有足够的结构强度抵抗装配时的挤压变形，又能尽可能压缩侧壁占用的径向空间，为内部的电芯卷绕/叠片结构留出更多有效容积。正极盖采用同材质镀镍钢带冲压成型，与负极壳体之间通过高强度绝缘密封胶圈实现物理隔离与密封，胶圈的压缩量经过反复校核，既要保证日常使用环境下电解液不会出现渗漏，又要避免压缩量过大导致壳体配合出现应力集中，在高低温循环工况下出现密封失效。正极端的凸起结构高度经过严格控制，保证与终端设备的弹片接触时，有足够的接触压力降低接触电阻，同时不会因为凸起过高导致装配时顶坏设备端的接触弹片。

　　从外形尺寸与安装边界来看，这类AG3规格的微型纽扣电池，径向直径与轴向高度都有明确的行业通用公差要求，设计时需要在电池本体的径向预留0.1-0.2mm的装配间隙，方便终端产品的电池仓快速装入，同时电池仓的限位结构需要卡在电池的上下端面，避免设备在晃动过程中电池出现径向窜动。电极接触端的设计需要匹配电池的正负极位置，负极弹片通常贴合电池壳体的侧壁或底面，保证接触面积足够大，降低大电流脉冲放电时的接触压降，正极接触点需要对准电池正极盖的中心区域，避开边缘的密封胶圈位置，防止长期使用后出现接触锈蚀、导通不良的问题。

　　在功能特性的匹配设计上，这类微型电池的放电曲线需要适配小型电子设备的低功耗长续航需求，结构设计上需要保证内部的化学物质与壳体之间有足够的贴合度，避免设备在倾斜、倒置姿态下出现供电中断。壳体表面的镀镍层需要经过盐雾测试验证，保证在南方高湿环境下长期存放不会出现表面锈蚀，污染电池仓内部的接触结构。密封结构的设计还要兼顾一定的抗漏液能力，即使在电池过放、内部产生微量气体的情况下，密封胶圈也能通过微量形变释放内部压力，不会出现电解液渗漏腐蚀设备主板的问题。

　　很多结构工程师在做小型设备的电池仓设计时，容易忽略这类微型电池的尺寸公差累积问题，比如只参考电池的标称尺寸设计电池仓，没有考虑不同厂商生产的电池存在的尺寸公差波动，导致部分批次的电池装入后出现过松晃荡、或者过紧无法装入的问题。在建模过程中，需要把电池的最大实体尺寸、最小实体尺寸都纳入装配校核范围，电池仓的内径要大于电池的最大外径，仓体的内部高度要大于电池的最大轴向高度，同时预留出弹片的压缩行程空间，保证弹片在寿命周期内始终能提供稳定的接触压力。另外还要注意电池的极性防呆设计，电池仓的结构要避免电池反装，比如通过直径差异、端面限位结构，让电池反装时无法完全装入仓体，从结构上杜绝反装导致的设备电路烧毁问题。

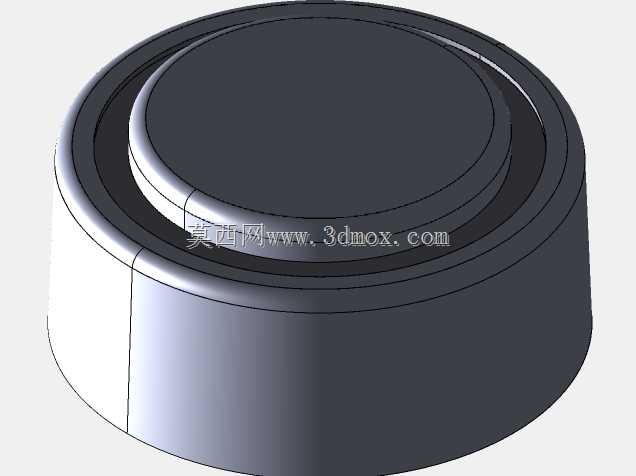

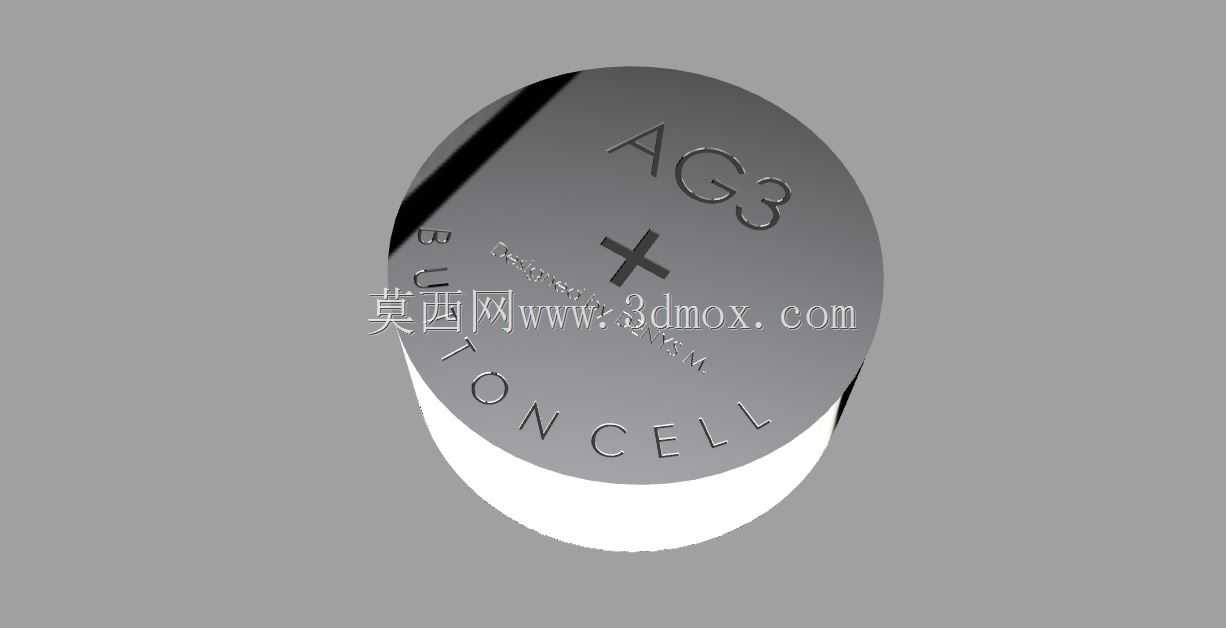

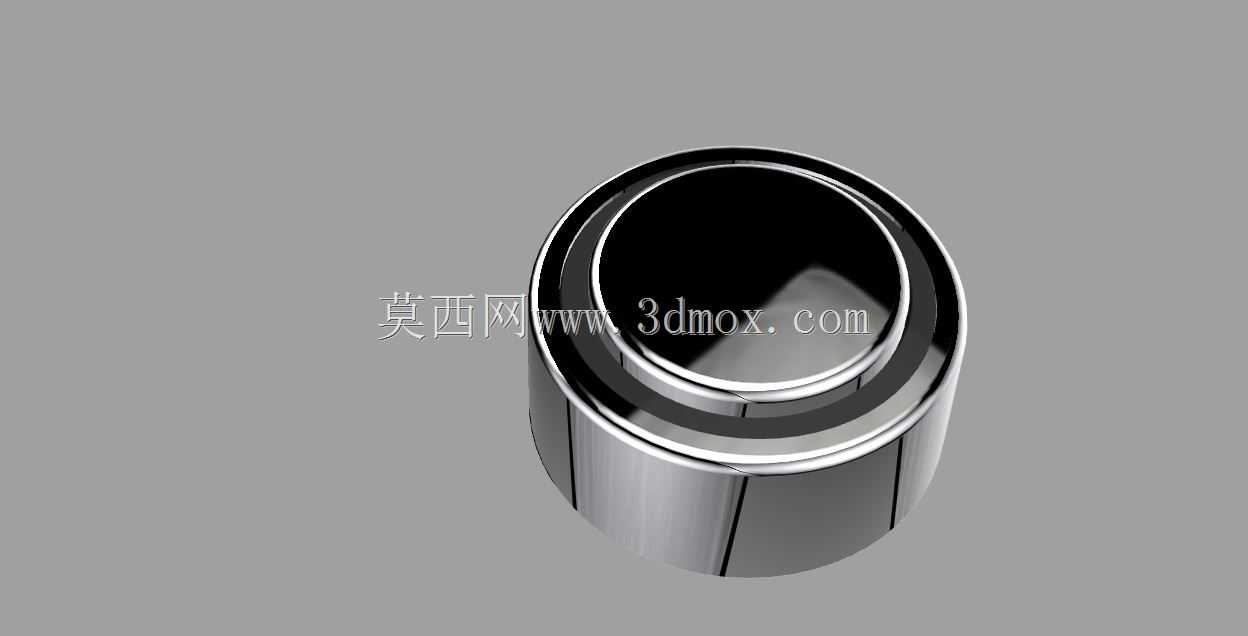

　　从三维建模的细节来看，这类电池的模型需要准确还原壳体的圆角过渡、正极盖的压合台阶、密封胶圈的挤压形态，不能做过度简化处理，否则在做装配干涉检查时，容易漏掉台阶位置的干涉问题。比如正极盖与负极壳体配合的压合边，有一圈微小的凸起卷边结构，这个位置的径向尺寸比电池本体的标称直径略大，如果建模时忽略这个结构，设计出来的电池仓在这个位置就会出现装配卡滞，实际生产时需要反复修模，耽误项目开发进度。另外壳体表面的金属质感、正极标识的刻印位置，也需要在模型中准确体现，方便后续做产品渲染、装配指导文件制作时，能够直接调用模型输出对应的工程资料，不需要二次调整结构细节。
