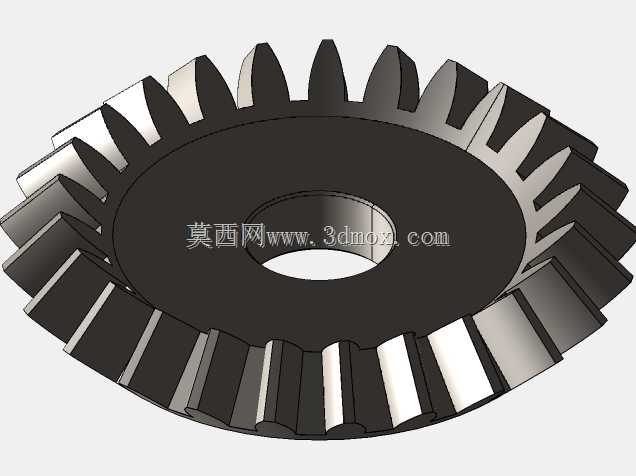

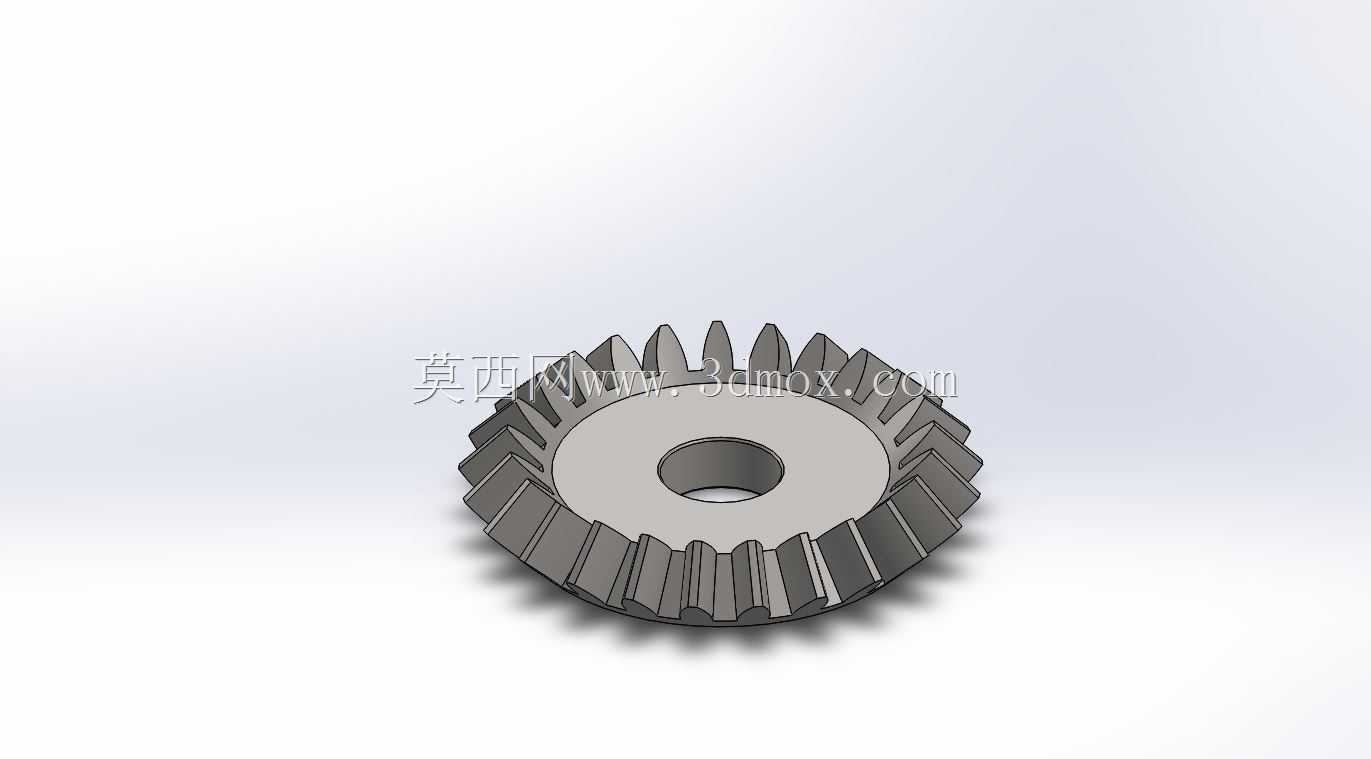

等径直齿锥齿轮传动件三维结构

项目分类:齿轮 发布时间:2021-10-16 ID:326378
  • 等径直齿锥齿轮传动件三维结构
  • 等径直齿锥齿轮传动件三维结构

  在中小功率相交轴传动的设备布局里,这类直齿锥齿轮的应用场景非常集中,常见于轻工输送设备的转角换向机构、小型机床的进给传动箱、农用机械的动力转向单元,还有部分台式自动化设备的动力传递节点,核心作用是在两轴轴线呈90度相交的安装空间里,完成旋转运动的换向传递,不需要额外加装中间传动构件就能改变动力输出方向,能大幅压缩传动单元的整体安装空间。从实际使用的功能特性来看,这款锥齿轮采用直齿齿形设计,齿向沿锥面母线方向分布,啮合过程中没有轴向附加分力的持续作用,对支撑轴承的轴向载荷要求更低,适配常规深沟球轴承就能满足支撑需求,不需要额外配置推力轴承来抵消轴向力,能降低整套传动机构的配件成本与装配复杂度。齿部加工精度适配常规中低速传动场景,

  传动效率能稳定保持在0.94到0.96区间,适合转速不超过1500转每分、传递扭矩在中小区间的传动工位,啮合时的齿面接触痕迹沿齿长方向均匀分布,不会出现偏载导致的局部齿面过度磨损问题,日常维护只需要定期补充润滑脂就能保证长期稳定运行。做这款锥齿轮的结构设计时,首先要锁定的是分锥角参数,因为适配的是等速换向传动场景,两个配对齿轮的分锥角均设置为45度,保证输入输出端的转速比为1:1,匹配同转速换向的传动需求。齿宽的取值控制在锥距的三分之一区间,既保证足够的齿面接触面积来传递额定扭矩,又避免齿宽过大导致小端齿形过薄、加工时出现根切或者使用过程中出现断齿问题。中心的安装孔采用基孔制公差设计,和传动轴的配合选用H7/k6的过渡配合,

  既能保证装配时的定位精度,又不会出现过盈量过大导致的装配困难,孔侧没有额外设计键槽的预留结构,实际应用时可以根据配套轴的连接形式,选择平键连接、顶丝紧固或者粘接的方式完成齿轮和轴的固定,适配不同设备的装配需求。齿轮的背锥面和安装端面做了垂直度公差约束,保证装配后齿轮的分锥顶点能准确落在两轴的交点位置,避免安装错位导致的啮合间隙不均、传动异响问题。齿顶和齿根位置都做了微小的圆角过渡,消除加工过程中产生的锐边毛刺,也能减少热处理环节的应力集中问题,提升齿部的抗冲击能力。从安装边界的尺寸约束来看,这款锥齿轮的最大外缘由齿顶圆直径决定,安装时需要保证配对齿轮的齿顶圆之间预留0.2到0.3倍模数的顶隙,避免啮合时出现齿顶顶撞的问题。

  轴向安装位置的调整余量预留了2到3毫米的空间,装配时可以通过调整轴上的挡圈位置来微调齿侧间隙,将冷态下的齿侧间隙控制在0.1到0.2毫米区间,既保证传动过程中不会因为热胀冷缩出现卡滞,又能减少换向时的空程误差。齿轮的整体厚度沿轴向的尺寸不超过齿顶圆直径的四分之一,在安装空间局促的转角位置也能完成布置,不需要额外扩大传动箱的内部腔体尺寸。实际选型配对时,只需要保证两个齿轮的模数、压力角、分锥角参数完全一致,就能实现稳定啮合,不需要做额外的齿形修形,对于小批量设备开发的场景来说,能大幅缩短传动机构的设计验证周期,不需要反复调整齿形参数来适配传动需求。建模过程中齿形的生成严格按照展成法加工的逻辑做渐开线齿廓拟合,齿面的曲面曲率和实际加工出来的零件完全一致,导入装配环境后可以直接做干涉检查和运动仿真,模拟实际啮合过程中的齿面接触状态,提前排查安装错位、齿形干涉的潜在问题,减少后续实物试装时的调整工作量。
