适配Kossel800的Arduino与LCD安装支架

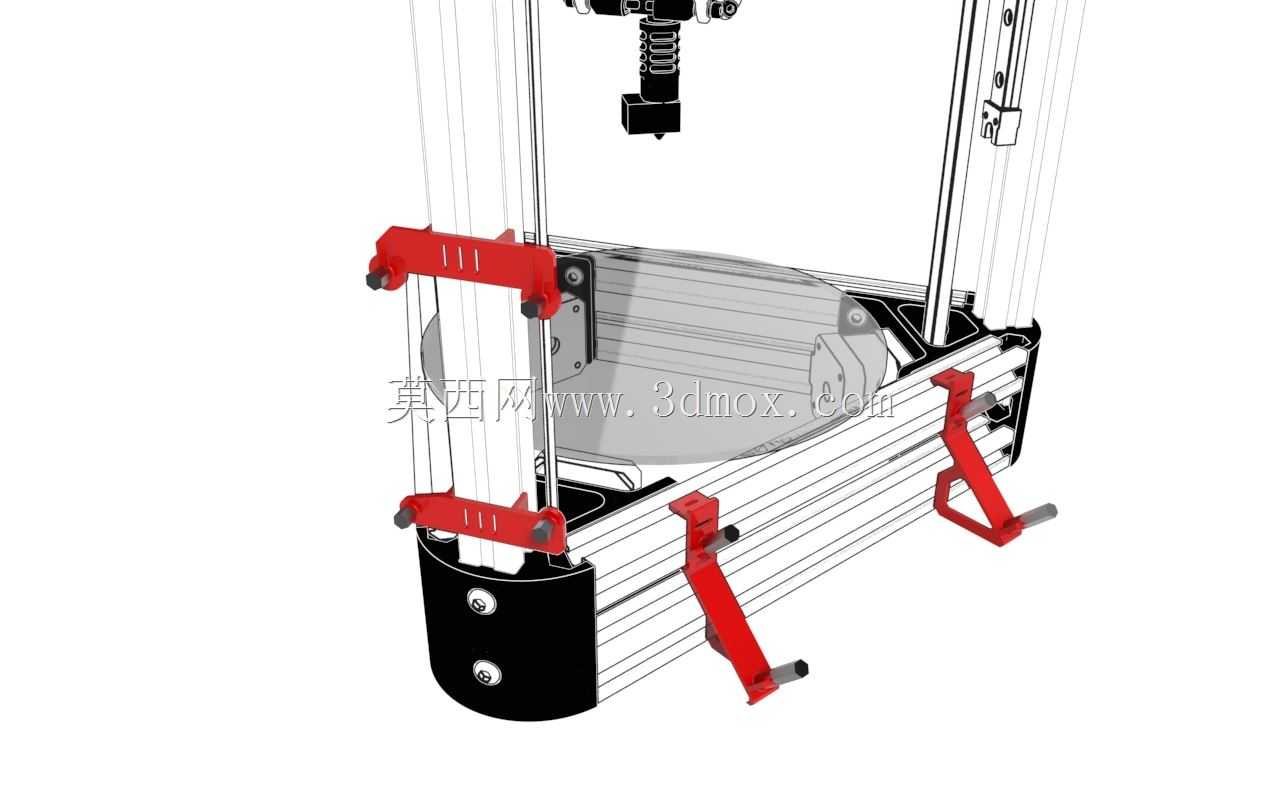

　　在桌面级FDM 3D打印机的DIY组装与改装场景中，控制板与显示模块的安装固定一直是影响整机布线整洁度、后期维护效率的关键细节，尤其是针对Kossel 800这类并联臂结构的三角洲机型，框架型材的安装空间有限，控制元件的布局既要避让运动部件的行程范围，又要兼顾操作显示模块时的人机交互便利性，这款可打印支架正是针对这类实际装机痛点完成的结构设计。从实际装机的功能需求出发，这款支架的核心作用是为Arduino控制板、LCD显示屏提供统一的安装承载位，设计时充分考虑了Kossel 800机型的标准型材框架安装边界，支架的安装孔位完全匹配该机型框架上的标准预留孔距，不需要对原有框架进行二次打孔或切削改装，直接使用常规的M3螺丝、

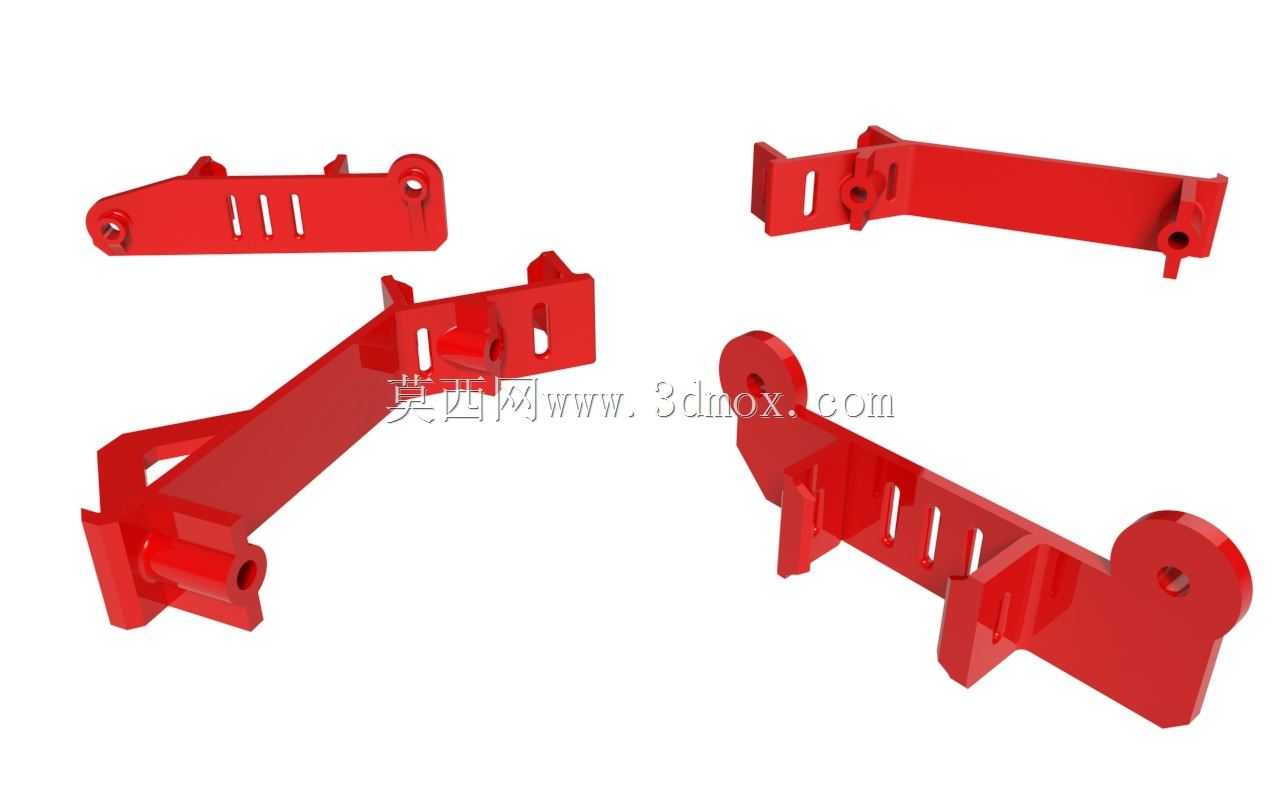

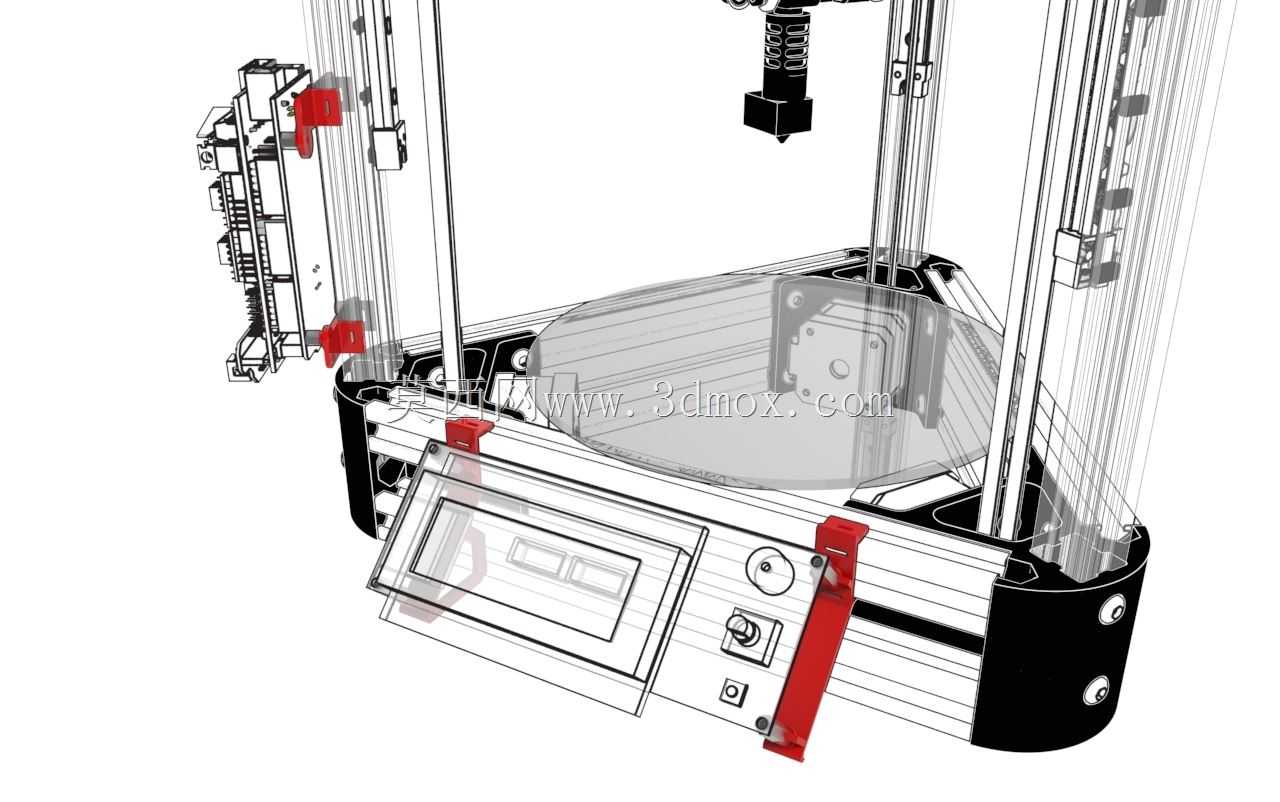

　　T型螺母就可以完成固定，安装过程不会破坏原有设备的结构强度。支架的结构设计采用了分区承载的思路，将控制板安装位与显示屏安装位做了合理的空间分隔，两个安装区域之间预留了足够的走线间隙，方便控制板与显示屏之间的排线连接，同时避免排线被挤压弯折造成的接触不良问题。控制板安装区域设计了对应的定位凸台与固定孔位，能够精准限制Arduino板的安装位置，防止设备运行过程中因为并联臂运动产生的振动导致控制板移位，同时安装位与支架基面之间预留了2mm的悬空间隙，能够为控制板工作时提供一定的空气流通散热空间，避免长时间打印过程中控制板积热影响运行稳定性。显示屏安装区域则根据常用LCD模块的外形尺寸做了适配设计，屏幕的显示区域完全外露，

　　操作按键的位置也预留了足够的手指操作空间，不会出现支架边框遮挡显示内容、干涉按键操作的问题。考虑到这款支架本身是通过FDM工艺打印制作的，设计时对所有的安装孔位都做了0.2mm的打印公差补偿，避免因为打印过程中的材料收缩导致孔位尺寸偏小、螺丝无法顺利拧入的问题；支架的壁厚设置为2.5mm，在PLA、PETG等常用3D打印材料的打印条件下，既能够保证足够的结构强度，承载控制板与显示屏的重量不会出现弯折变形，又不会因为壁厚过大导致打印时间过长、材料浪费。支架的边缘位置全部做了R1.5的圆角过渡处理，既能够避免打印过程中出现尖锐的边角毛刺，也能防止安装维护过程中锋利的边角划伤线材或者操作人员的手部。从安装边界来看，

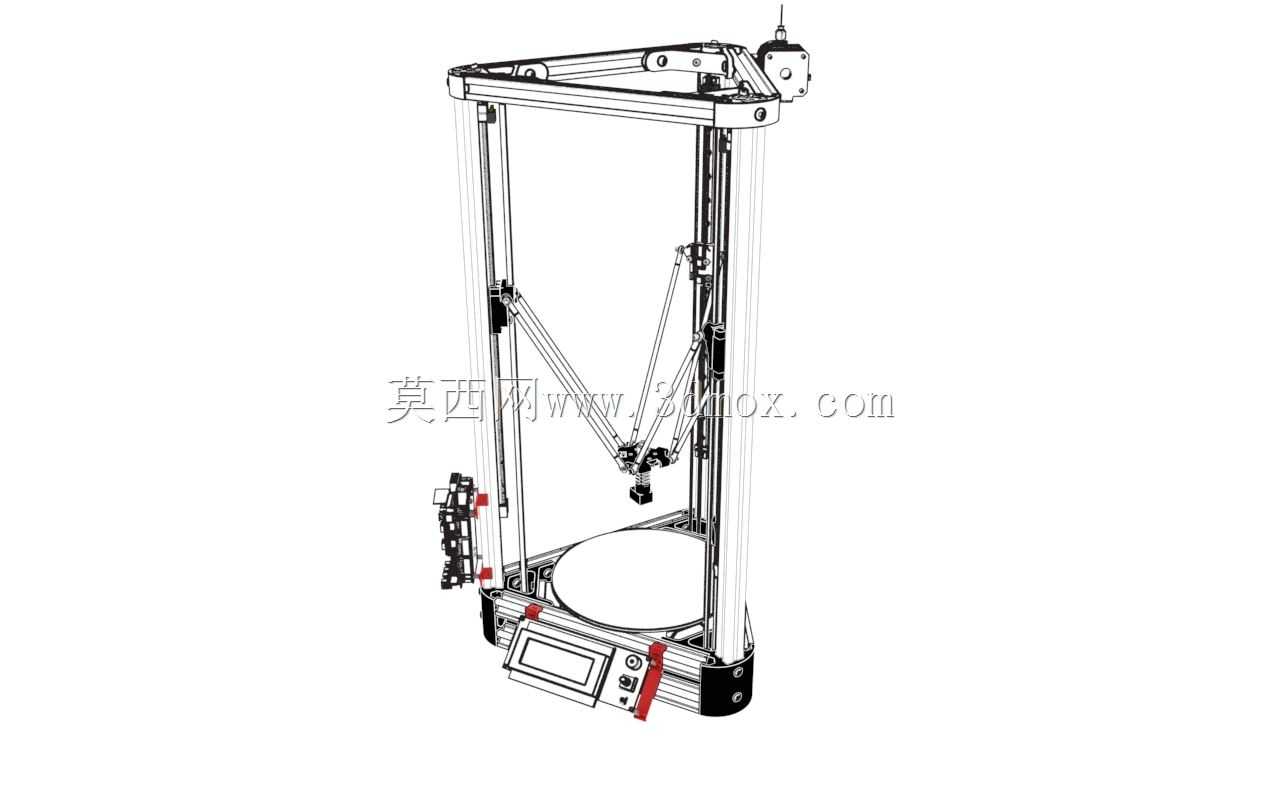

　　支架整体突出型材框架的尺寸控制在35mm以内，完全处于Kossel 800机型并联臂运动的安全行程之外，不会在打印过程中与运动的滑块、打印头组件产生干涉，同时显示屏的安装高度刚好处于操作人员站立操作时的视线平齐位置，不需要弯腰或者侧身就可以清晰查看屏幕上的打印参数、进度信息，操作按键时也能够保持比较舒适的手臂姿态。在实际装机使用中，这款支架还能够对控制板与显示屏的连接线材起到一定的梳理作用，支架侧边设计了小型的走线卡槽，可以将连接线材顺着卡槽排布到框架的线槽内，避免线材散乱垂落影响设备的整体外观，也能防止线材掉落到运动部件区域造成打印故障。对于同类型的三角洲3D打印机改装场景，只要框架型材尺寸、安装孔距与Kossel 800的标准参数一致，这款支架也可以通用，不需要对结构做额外的修改，能够有效降低DIY爱好者改装设备时的建模工作量，解决控制元件安装布局混乱的常见问题。
