Kossel K800简化版3D打印机效应器结构

　　三角洲结构FDM3D打印机的效应器是整个运动系统的末端执行核心，直接承载热端挤出组件、散热风扇、调平探针等功能部件，其结构合理性直接决定打印过程的运动稳定性、打印精度与长期使用可靠性。这款针对Kossel K800机型优化的简化版效应器，在原有结构基础上做了针对性的工程化调整，更适配个人DIY组装、小型桌面级3D打印的实际使用场景。

　　从实际应用场景来看，这类效应器主要服务于桌面级并联臂3D打印机，多用于创客教育场景的模型制作、小型功能件的快速打样、创意手办原型输出，相比传统笛卡尔结构打印机，三角洲机型的打印速度上限更高，对末端效应器的重量控制、安装同轴度要求也更为严苛。如果效应器重量过大，会增加并联臂关节的负载，高速运动时容易出现惯性过冲，导致打印件表面出现振纹、层错，甚至长期使用后加速关节轴承的磨损，缩短设备维护周期。

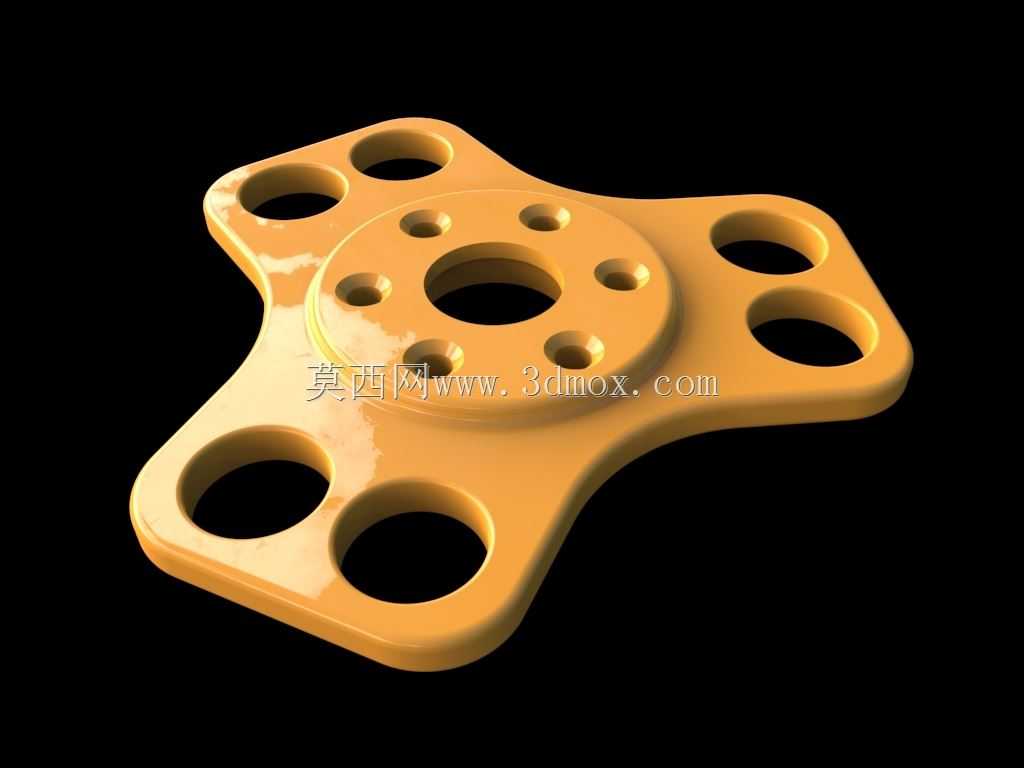

　　这款效应器采用三臂对称的星型布局，中心区域为热端安装位，中心孔的尺寸适配常规E3D系列热端的安装公差，安装时热端从效应器下方穿入，通过顶部的锁紧结构固定，能够保证热端喷嘴的中心与效应器的几何中心完全重合，避免出现喷嘴偏心导致的打印尺寸偏差、调平困难等问题。中心区域周围均匀分布的六个小孔，是散热风扇的安装固定位，可直接适配3010规格的轴流风扇，风扇吹出的气流直接作用在热端散热鳍片上，能够保证热端冷端温度稳定，避免出现 PLA 等低温耗材在冷端提前软化堵头的问题。

　　三个向外延伸的支臂末端，各设置了一个大尺寸通孔，这是并联臂的铰接安装位，每个支臂对应连接一组并联臂拉杆，三个安装孔的中心到效应器几何中心的距离完全一致，安装面的平面度公差控制在0.1mm以内，能够保证三组拉杆的安装长度完全一致，避免运动过程中出现 effector 倾斜、打印平面不平的问题。支臂上的大尺寸镂空设计，并非单纯为了造型美观，而是在保证结构刚性的前提下尽可能去除冗余材料，降低效应器整体重量，实测采用PLA材料打印该效应器的重量仅为18g左右，相比原版金属效应器重量降低60%以上，能够有效降低运动惯性，提升高速打印时的稳定性。

　　在安装边界设计上，这款效应器的整体外轮廓尺寸控制在100mm以内，支臂的厚度为4mm，既能够保证安装拉杆、热端后的结构强度，不会在长期运动中出现结构形变，又不会因为尺寸过大干涉打印区域的运动行程，适配Kossel K800机型200mm直径的圆形打印平台，安装后不会出现运动到平台边缘时效应器碰撞机架的问题。效应器的下表面为完全平整的平面，没有多余的凸起结构，一方面可以保证调平探针安装后探针的伸缩路径不受遮挡，另一方面也避免打印过程中挤出的耗材丝挂蹭到效应器表面，影响打印件表面质量。

　　从设计思路来看，这款简化版效应器舍弃了原版结构中多余的走线槽、拓展安装位等非必要结构，将所有功能集成在单一零件上，减少了组装时的零件数量，降低DIY组装的难度，个人用户自行打印该零件后，仅需要准备对应的螺丝、轴承即可完成组装，不需要额外加工定制连接件。同时结构上做了圆角过渡处理，所有安装孔的边缘都做了倒角，既能够避免安装时割手，也能够减少应力集中，避免PLA等脆性材料打印的零件在长期受力下出现开裂问题。

　　在实际使用中，这款效应器的安装流程也做了适配优化，热端安装位的公差经过调整，不需要额外打磨就可以顺利装入常规规格的热端，风扇安装孔的位置与市面上通用的3D打印机散热风扇孔位完全匹配，用户不需要自行打孔修改。三个拉杆安装位的孔位深度一致，安装鱼眼轴承时可以保证轴承的安装高度统一，进一步降低组装后的调试难度，新手用户也可以快速完成组装调平，不需要反复调整拉杆长度来匹配效应器水平度。

　　不同于市面上很多追求多拓展功能的效应器结构，这款简化结构的效应器更聚焦于核心功能的可靠性，没有多余的复杂结构，打印该零件时不需要添加支撑，采用常规0.4mm喷嘴、0.2mm层厚即可顺利打印成型，打印成功率高，个人用户自行制作的成本极低，非常适合Kossel系列三角洲3D打印机的替换升级、DIY自制机型时选用。
