I型流体引导益智互动玩具结构设计

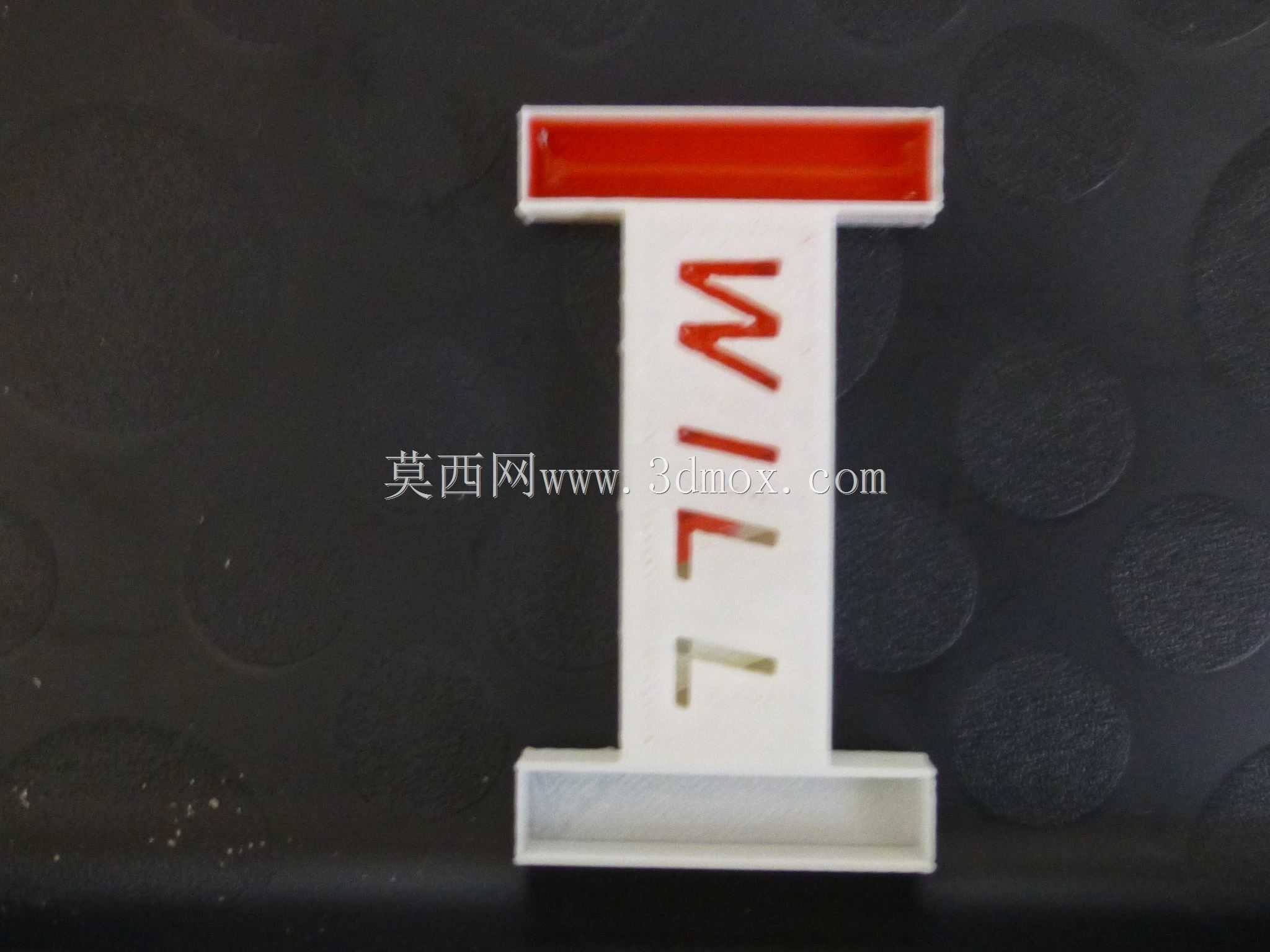

这款I型结构的流体引导装置，最初的设计出发点是适配桌面级FDM3D打印设备的成型能力，无需额外支撑结构即可一次打印完成，整体外轮廓采用对称工字形布局，上下两端设置封闭储液槽，中间竖段为流体流道载体，竖段表面预留的渐变字符凹槽可在流体流动过程中形成可视化的进度标识，直观展示流体从上端储液槽向下端储液槽流动的全过程。从实际应用场景来看，该装置既可以作为青少年科创教育的流体力学演示教具，帮助学习者直观理解重力驱动下的流体流动特性、通道壁面摩擦力对流速的影响，也可以作为桌面解压互动玩具，使用者翻转装置即可启动流体流动过程，观察不同粘度流体在流道内的行进状态，兼具科普性与趣味性。设计过程中优先考虑了3D打印的工艺适配性，所有流道内壁均做了0.2mm的圆角过渡，避免打印过程中出现层间积料堵塞流道的问题，上下储液槽的壁厚统一设置为1.2mm，既保证了储液状态下的结构强度，不会因轻微磕碰出现开裂漏液，也能最大限度减少打印耗材的用量，缩短单件打印周期。外形尺寸方面，整体高度控制在120mm，上下端横段的宽度为60mm，厚度为20mm，中间竖段的宽度为25mm，整体占用桌面空间极小，可随意放置在书桌、展示架上，无需额外的安装固定结构，底部做了1mm的磨砂平面处理，放置时不会出现打滑倾倒的问题。流道的设计采用了渐变截面结构，靠近上端储液槽的流道截面为3mm*3mm的正方形，随着流道向下延伸，截面逐渐收窄为2mm*2mm，以此控制流体的流动速度，让整个流动过程维持在15到20秒之间，保证互动过程中的观察体验，不会因流速过快失去观察乐趣，也不会因流速过慢让使用者产生等待的烦躁感。竖段表面的字符凹槽深度设置为0.8mm，打印完成后可通过填充不同颜色的树脂或者油漆进行标识区分，也可以直接在打印时通过更换耗材颜色实现字符的异色成型，无需后期二次加工。上下储液槽的注液口设置在横段的侧面，采用插拔式橡胶塞密封，塞子与注液口的配合过盈量为0.3mm，既可以方便使用者更换不同类型的流体，比如带颜色的水、低粘度硅油、带亮片的装饰流体等，也能保证翻转过程中不会出现漏液问题。在结构强度验证阶段，针对1米高度的自由跌落测试做了针对性优化，上下横段与竖段的连接位置做了R5的圆角过渡，避免应力集中导致连接位置断裂，整体打印填充率设置为20%即可满足日常使用的强度需求，若需要作为长期展示的摆件，可将填充率提升至50%，进一步提升结构的抗变形能力。实际使用过程中，该装置无需额外的动力源，完全依靠重力驱动流体流动，没有复杂的机械传动结构，后期维护成本极低，仅需要定期更换内部流体、清理流道内的杂质即可长期使用。针对不同的使用场景，还可以对结构做灵活调整，比如作为幼教教具使用时，可将竖段的字符替换为数字、简单汉字，在流体流动过程中引导儿童识别字符；作为企业文创周边使用时，可将竖段的字符替换为企业标识、品牌slogan，搭配对应品牌色的流体，具备不错的展示传播属性。设计时还充分考虑了打印容错率，所有尺寸的公差均控制在0.1mm以内，即使是入门级桌面3D打印机，也能顺利打印出合格的成品，不会因为设备精度不足出现流道堵塞、装配不严的问题，对于3D打印爱好者来说，不需要掌握复杂的建模技巧，直接调整对应位置的字符、尺寸参数即可快速生成定制化的版本，大幅降低了个性化定制的门槛。
