布劳纳·特里斯科维脉冲喷气发动机结构

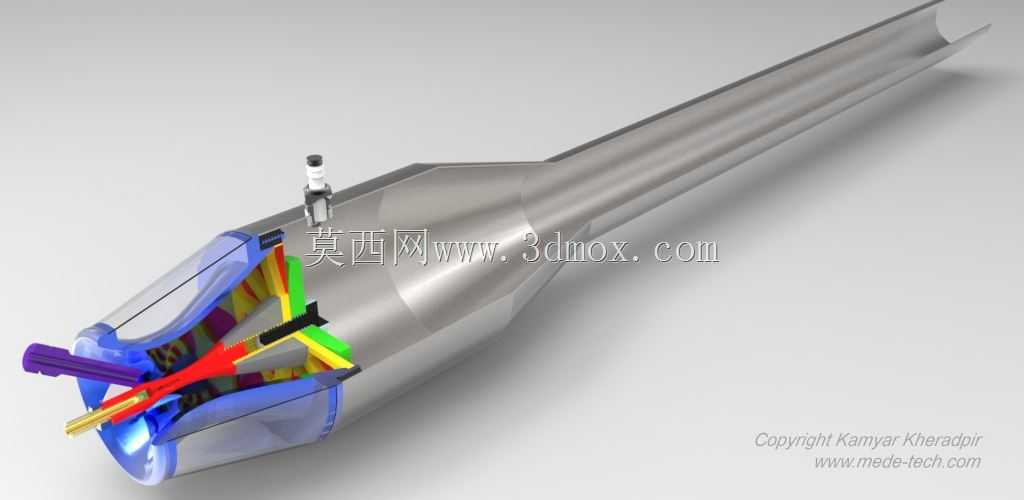

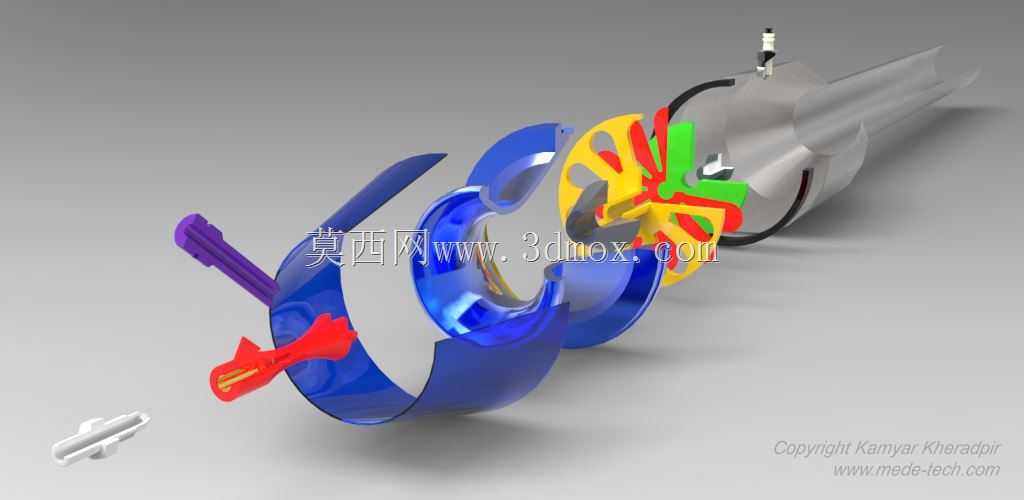

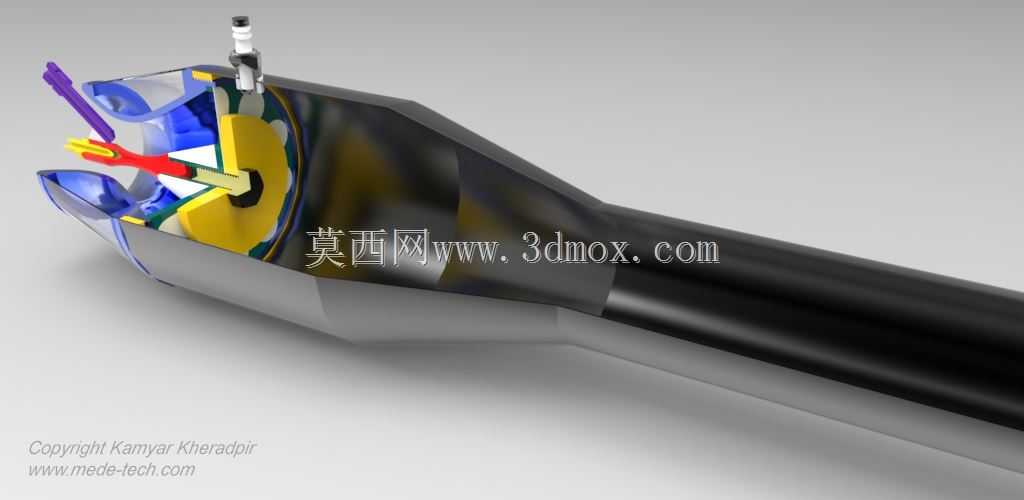

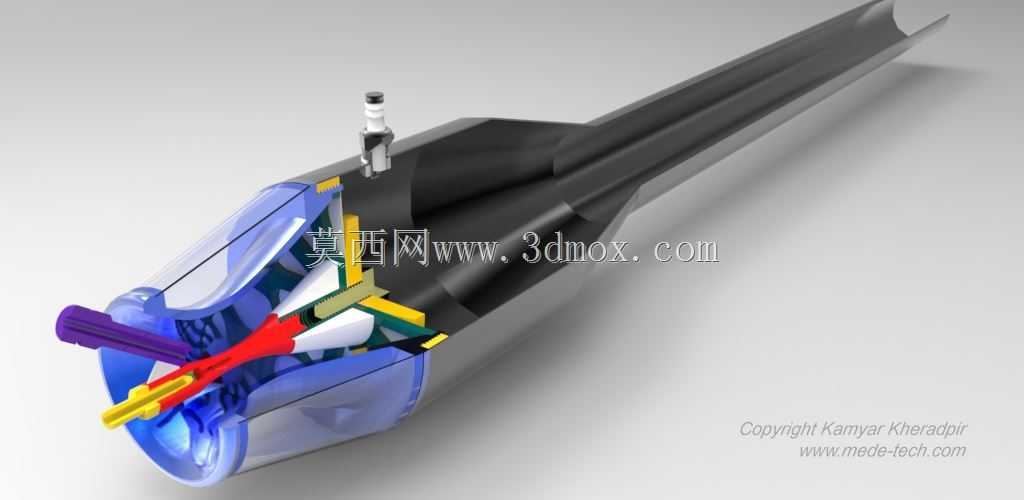

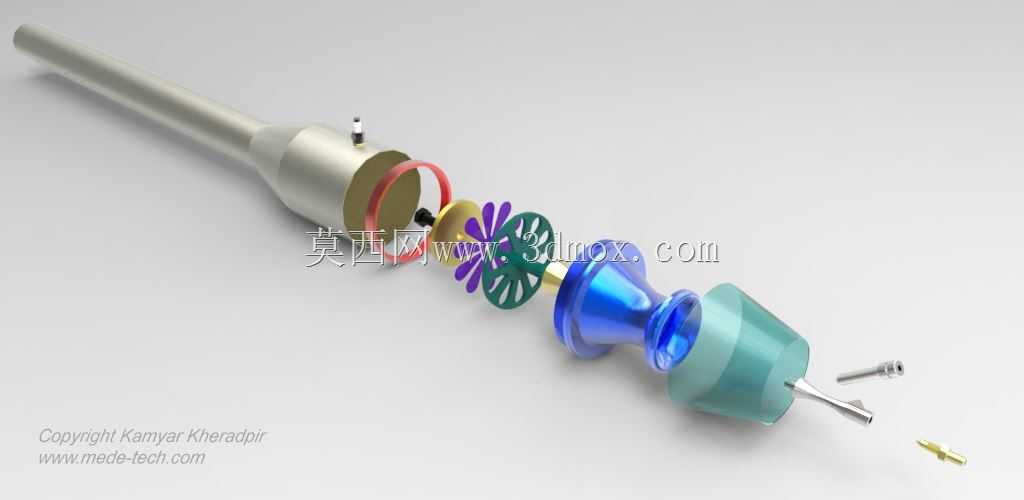

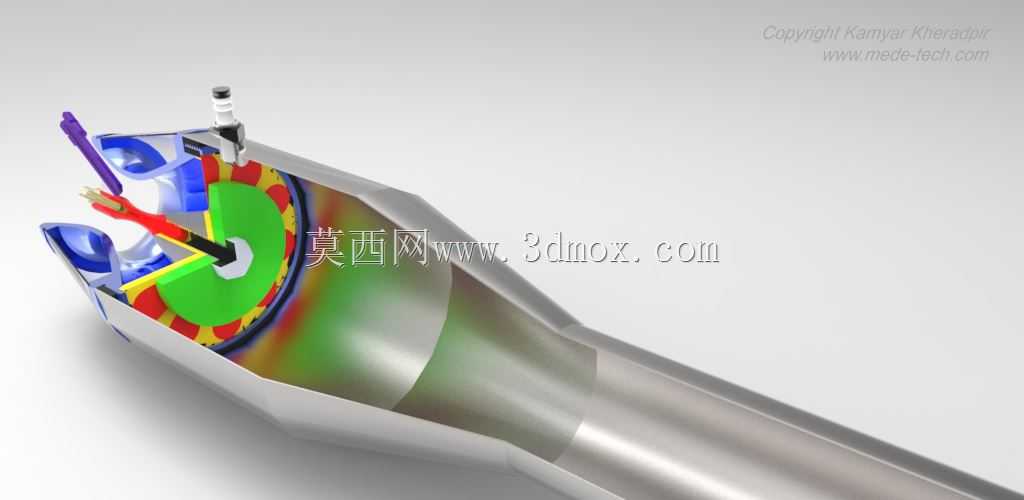

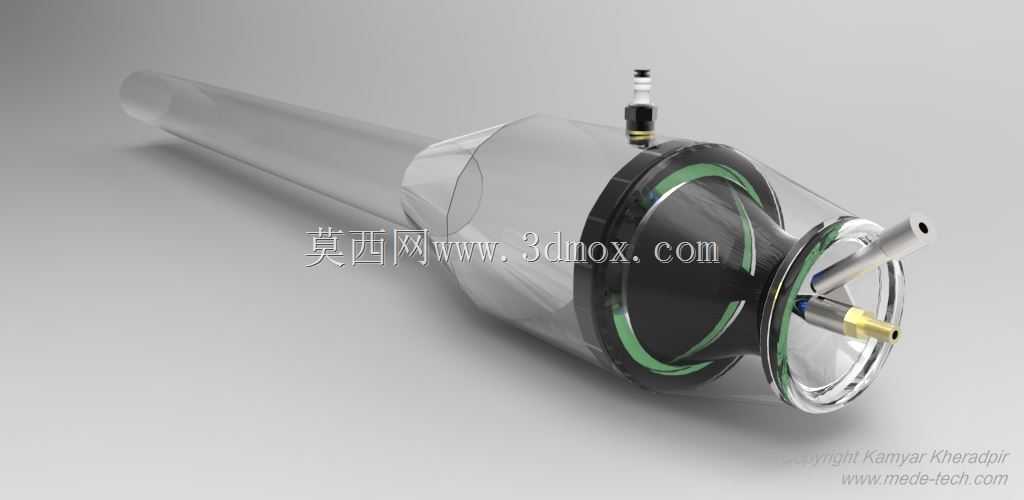

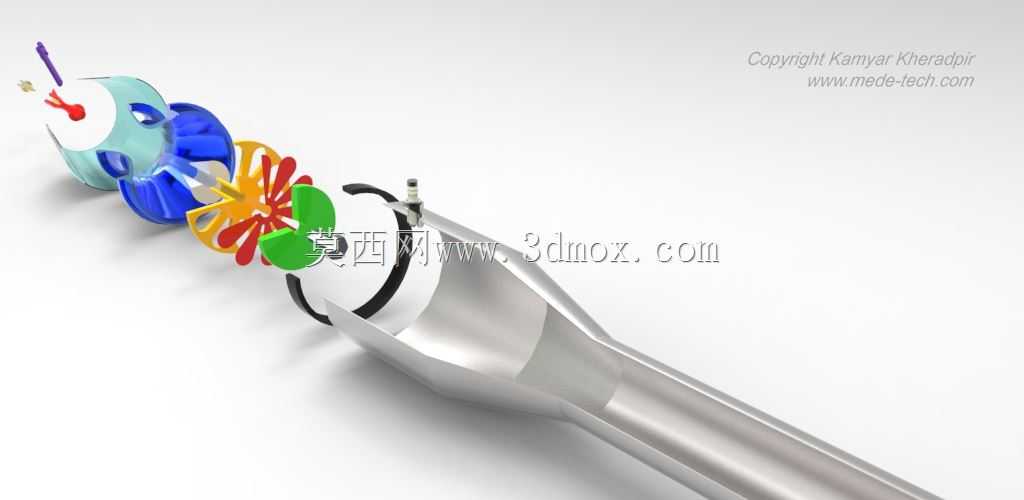

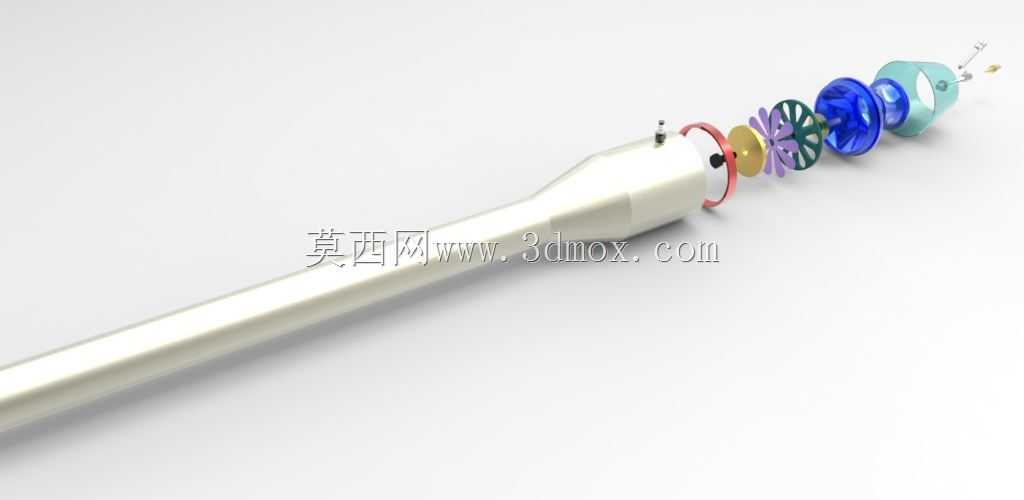

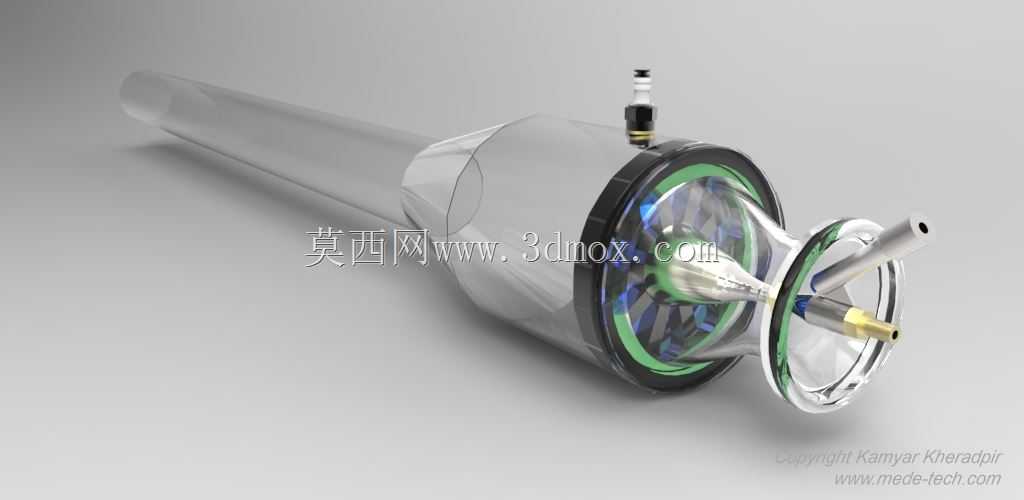

这款脉冲喷气发动机的结构设计，核心围绕无复杂运动部件的脉冲燃烧原理搭建，整体采用分段式同轴布局，从进气端到喷口端依次布置进气单向阀组、燃烧室、谐振喷管段，各段通过法兰式止口定位拼接，安装时仅需保证各段同轴度误差控制在0.2mm以内，即可满足运行时的气流谐振要求，无需额外的高精度定位工装，适配小型航空实验平台、靶机、自制实验飞行器的动力安装需求，也可作为高校航空航天专业脉冲燃烧原理教学的实物演示载体。

从功能特性来看，该发动机摒弃了传统燃气轮机的压气机、涡轮等高速旋转部件，整体结构零件数量不足百件，主体壳体采用薄壁耐热钢冲压成型，内部进气阀组采用弹性簧片式单向结构，仅在进气冲程时开启引入新鲜空气，燃烧升压阶段自动关闭锁气，配合火花塞的定时点火，可在燃烧室内形成频率稳定的脉冲燃烧压力波，通过尾部渐缩喷管将高温燃气高速喷出产生推力，整机推重比可达10以上，远高于同推力级的小型活塞发动机，且运行时无需复杂的润滑系统、冷却系统，维护成本仅为传统小型航空发动机的15%左右，适合短航时、低成本的无人飞行器动力场景。

设计思路上，该结构充分考虑了非专业加工场景的制造可行性，所有壳体零件的曲面均采用等壁厚设计，最小壁厚1.2mm，既可以通过钣金旋压成型，也可以采用3D打印耐热合金直接制作，内部的燃油喷嘴采用直通式结构，安装位置位于燃烧室前端侧壁，与进气气流方向呈30度夹角，可借助进气冲程的气流速度实现燃油的初步雾化，无需额外的高压雾化泵，仅靠重力供油或低压燃油泵即可满足燃油供给要求；火花塞安装座采用标准M14×1.25螺纹接口，适配通用的小型汽油机火花塞，采购替换成本极低，降低了实验场景下的配件获取难度。

外形尺寸与安装边界方面，整机总长度约680mm，最大直径位于燃烧室段，约180mm，尾部喷口直径约70mm，整机干重不足2.5kg，安装点共设置4处，分别位于燃烧室前端的安装耳片上，安装孔位为直径8.5mm的光孔，孔位分布圆直径160mm，可直接通过螺栓固定在飞行器的发动机安装架上，安装时需预留前端进气空间不小于200mm，尾部喷口距离飞行器机体结构的距离不小于300mm，避免高温燃气烧蚀机体结构；燃油接口位于燃烧室侧上方，采用外径6mm的宝塔接头，适配通用的耐油橡胶燃油管，点火接口为标准高压点火线接头，可直接匹配普通的电容放电式点火器，无需定制专用点火配件。

实际应用中，该类脉冲喷气发动机除了作为小型无人飞行器动力外，还可用于工业领域的脉冲加热、声波除灰等场景，借助其燃烧产生的高频压力波，可实现换热器表面的积灰清理，或作为小型加热装置的热源，相比传统的连续燃烧加热方式，脉冲燃烧的热效率可提升20%以上，且尾气中氮氧化物排放更低；在模型航空领域，该结构的发动机也常被用于大型航模的动力装置，相比传统的涵道风扇动力，其真实的喷气工作状态可带来更贴近真实喷气式飞行器的观感与飞行体验，且启动操作简单，仅需外接气源吹动叶轮带动初始进气，配合点火即可启动，无需复杂的启动流程。

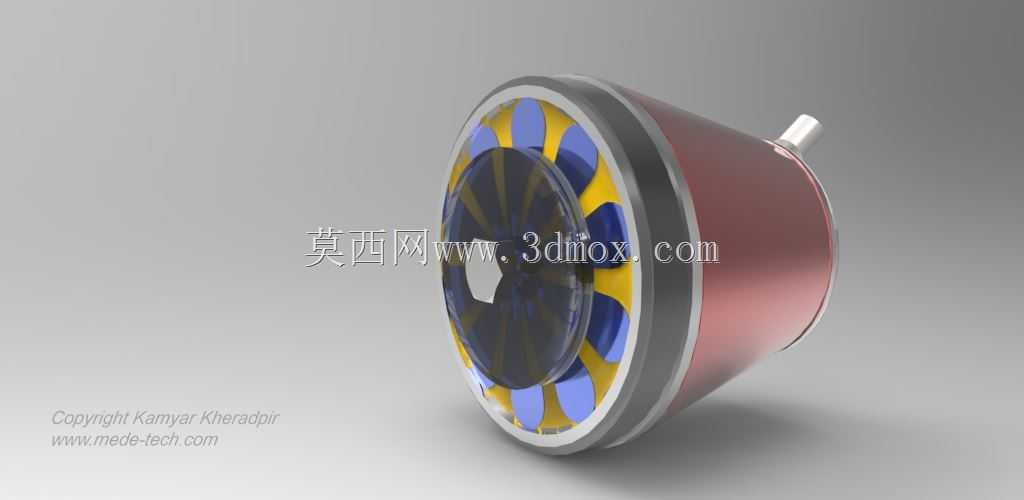

结构细节上，该发动机的谐振喷管采用三段式渐扩-渐缩组合结构，中间段为等直径谐振腔，长度约220mm，该段的尺寸直接决定了脉冲燃烧的工作频率，设计时通过调整该段长度可适配不同的燃油类型与推力需求，当采用汽油作为燃料时，谐振腔长度220mm对应的工作频率约为80Hz，单台最大静推力可达25kg，可满足最大起飞重量20kg级无人飞行器的动力需求；进气端的簧片阀组采用6片对称布置的耐热弹簧钢片，厚度0.15mm，开启压力约为0.02MPa，可保证进气冲程时气流阻力足够小，燃烧升压时快速关闭，减少燃气倒流损失，阀组的限位结构采用冲压成型的格栅式挡片，可避免簧片开启过大产生塑性变形，提升阀组的使用寿命，在正常使用维护下，簧片阀组的更换周期可达50小时以上，完全满足实验类飞行器的使用时长需求。
