金属齿轮大扭矩舵机伺服执行结构

项目分类:3D模型 发布时间:2021-08-28 ID:245024
  • 金属齿轮大扭矩舵机伺服执行结构
  • 金属齿轮大扭矩舵机伺服执行结构
  • 金属齿轮大扭矩舵机伺服执行结构

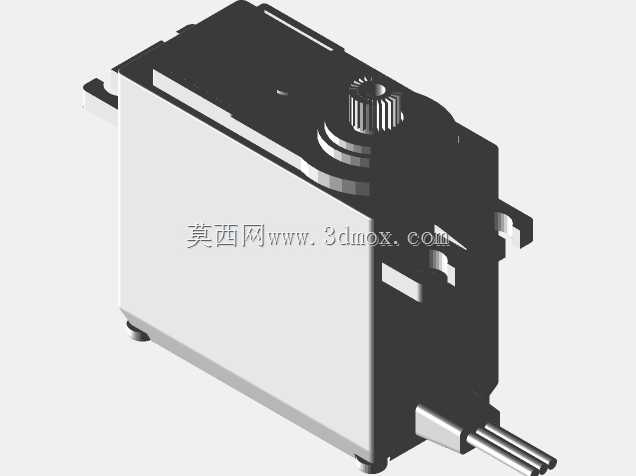

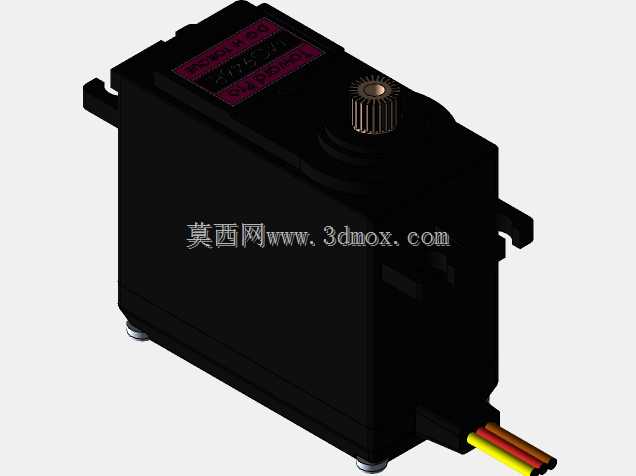

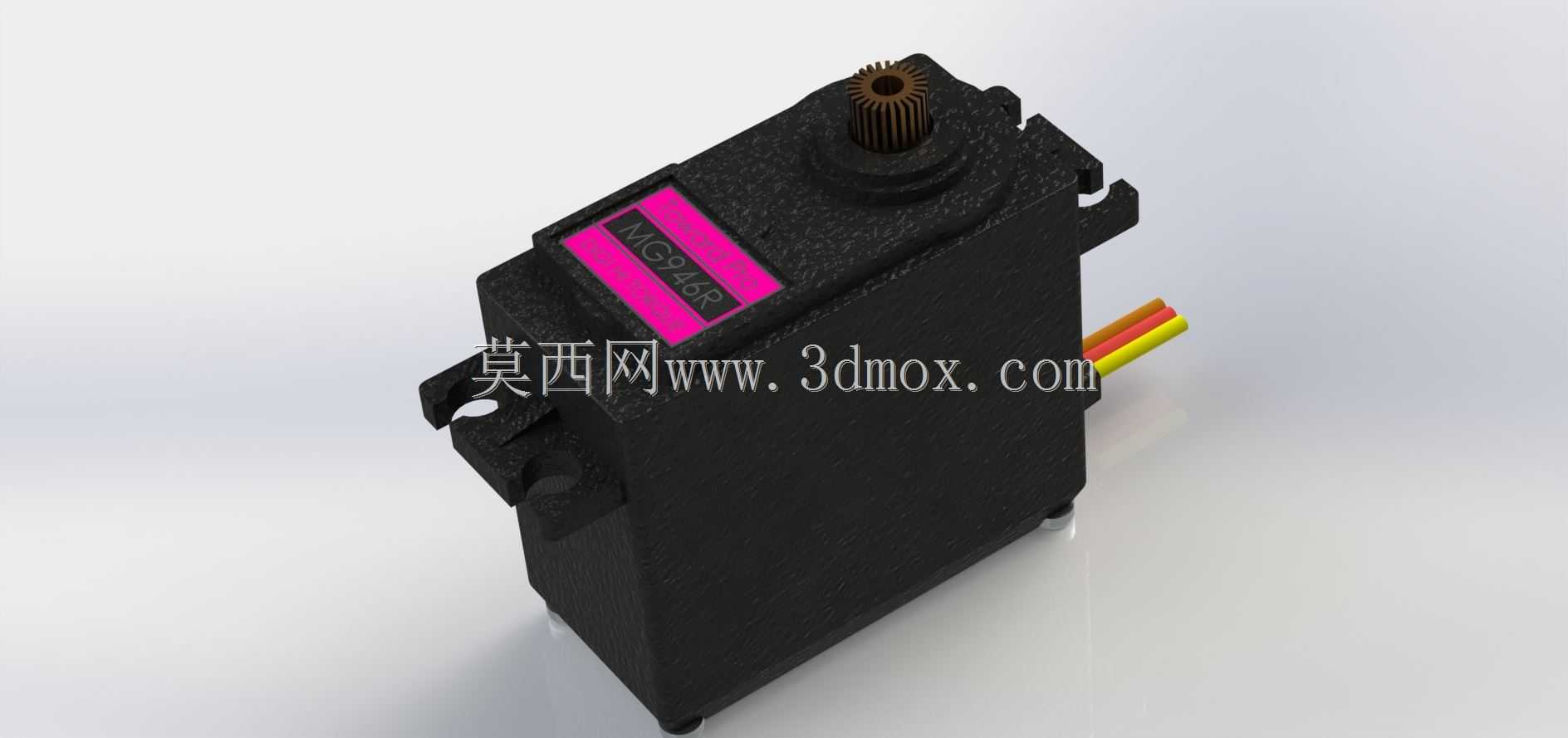

在航模、小型机器人关节、遥控车转向、工业小型工位切换等需要精准角度控制的场景里,这类金属齿轮舵机是十分常用的执行部件。不同于普通塑料齿轮舵机,金属齿轮组的设计能承受更大的输出扭矩,在频繁正反转、带载启停的工况下,不容易出现打齿、滑牙的失效问题,使用寿命也能得到明显提升。从结构设计来看,整个舵机外壳采用标准矩形安装布局,两侧预留的固定耳带有标准安装孔位,能兼容市面上绝大多数常规舵机的安装支架,不需要额外做转接件就能直接替换原有同规格舵机,降低设备改装、维护的适配成本。顶部输出轴采用标准齿形舵盘接口,配套的金属输出齿轮能直接匹配通用规格的金属舵盘、塑料舵盘,输出端的限位结构能保证转动角度控制在常用的0-180度区间,避免超程转动损坏内部电位器与齿轮组。尾部引出的三根信号与供电线采用标准排针定义,分别对应电源正、电源地、PWM信号输入,能直接对接常规的航模接收机、机器人控制板、小型PLC扩展舵机控制模块,不需要额外做接线定义修改。内部的齿轮组采用逐级减速设计,把电机端的高转速低扭矩输出,通过多级金属齿轮减速转换为输出轴端的低转速高扭矩输出,每一级齿轮的啮合间隙都做了合理控制,既不会因为间隙过大导致输出角度回差超标,也不会因为间隙过小导致转动卡滞、空载电流过大。外壳的加强筋布局沿着内部电机、控制板、齿轮组的安装位置分布,既能在摔碰、挤压工况下保护内部元器件,也能避免外壳变形干涉内部齿轮的正常转动。输出轴根部的轴承支撑结构,能承受一定的径向负载,在带偏载转动的场景下,不会因为径向力过大导致输出轴歪斜、齿轮啮合错位。在做设备选型时,需要注意安装耳的孔距、输出轴的中心高度要和安装位匹配,供电电压要匹配控制端的输出电压范围,信号端的PWM周期要符合常规20ms的舵机控制标准,避免因为参数不匹配导致舵机无法正常工作、甚至烧毁内部驱动电路。在三维建模装配时,要预留出尾部出线的弯曲空间,以及舵盘转动时的周边安全间隙,避免舵机转动时和周边结构件发生碰撞干涉,同时固定螺丝的拧入深度不能超过外壳内壁的安全厚度,防止螺丝顶到内部的电机或者控制板造成短路、卡滞。
