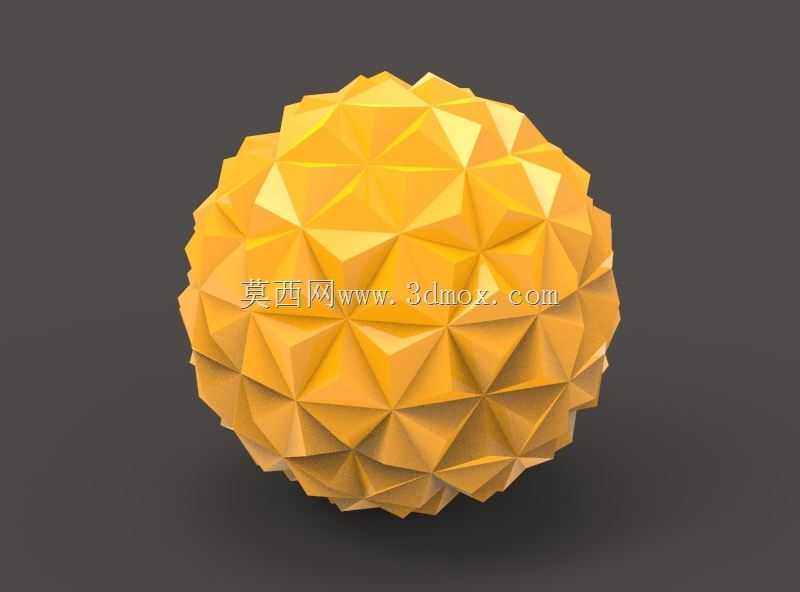

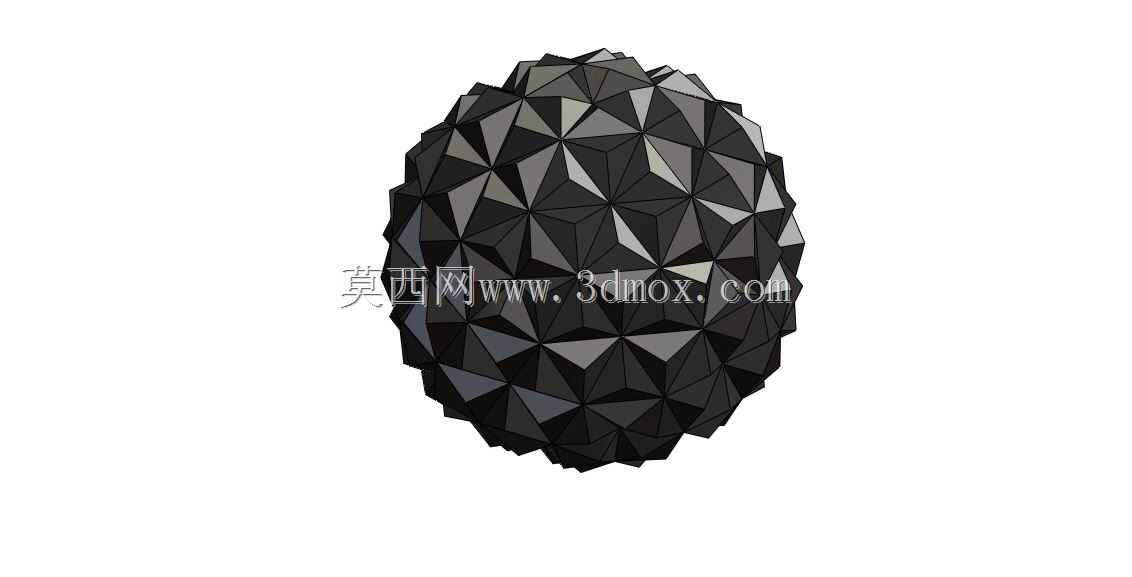

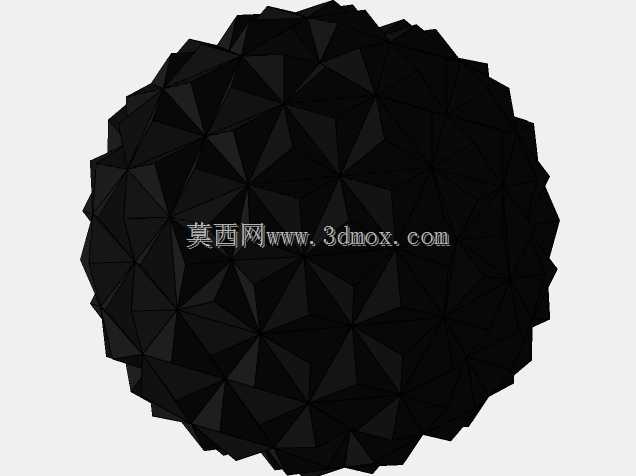

三角面拼接几何球体造型设计

这类三角面拼接的几何球体结构，在工业场景中有着不少细分应用方向，最常见的是作为装饰性结构件嵌入公共空间艺术装置、展会展陈道具的核心造型模块，也可经过尺寸缩放后作为工业产品的外观包覆结构，比如特种照明设备的柔光罩基体、文创类工业产品的外壳骨架，部分轻量化设计的通风设备整流端也会参考这类多面拼接的曲面逻辑来优化气流走向。从结构特性来看，整个球体完全由等边三角面单元拼接构成，所有三角面的边长、内角参数完全一致，相邻面之间的二面角经过统一计算校准，不存在曲面突变或者应力集中的锐角衔接区域，这种结构的优势在于可以用标准化的平面板材加工出所有单元件，不需要复杂的曲面成型工艺，不管是采用金属板材冲压、塑料板材裁切还是3D打印分块制作，都能以极低的加工成本完成单一部件生产，后续拼接时只需要沿着三角面的公共边做焊接、粘接或者卡扣连接即可，装配公差容易控制，即使是没有高精度工装辅助的场景下，也能快速拼合出完整的球形轮廓。设计这类结构的时候，首先要确定球体的公称直径，也就是外接球的整体尺寸，这个尺寸直接决定了后续的安装边界——如果是作为展陈装置使用，需要预留至少球体半径1.2倍的周边操作空间，避免安装时相邻结构干涉；如果是作为设备外壳部件，要提前核算球体内部的可容纳空间，因为三角面拼接形成的内接多面体直径比公称外接球直径小8%到12%左右，内部安装电子元件或者机械结构的时候不能按照完整球体的容积来计算排布，要给拼接结构的连接边预留足够的固定余量。建模过程中需要先构建基础二十面体的线框结构，再对每个三角面做细分迭代，每一次细分都会把单个三角面拆分为四个更小的等边三角面，所有拆分后的顶点都要投影到同一个外接球面上，保证最终形成的轮廓是标准球形，不会出现局部外凸或者内凹的偏差；拆分的迭代次数直接决定了球体的圆滑度，迭代次数越高，单个三角面的尺寸越小，整体轮廓越接近完美球面，但对应的加工单元数量也会呈指数级上升，实际应用中一般迭代2到3次就能平衡外观效果和加工成本，不需要追求过高的细分精度。这类结构的受力特性也比较有特点，因为所有连接节点都是三角面的公共顶点，外部载荷施加在球面上的时候，会沿着三角面的边均匀分散到整个结构的所有节点上，不会出现局部载荷过大导致的结构变形，相比光滑曲面的薄壳球体，这种三角拼接结构的抗冲击性能更好，即使局部某个三角面出现破损，也不会引发整个球面的连锁开裂，只需要更换对应的单块三角面即可完成维修，维护成本远低于整体成型的球形壳体。在实际安装适配的时候，要注意球体的支撑点位选择，一般选择三个均匀分布的三角面顶点作为固定支撑点，三个支撑点所在的平面要经过球体的重心位置，这样安装后不会出现偏载倾斜，如果是悬空安装的场景，吊点也要选择对称分布的四个顶点，保证起吊过程中球体受力均匀，不会因为吊装受力导致拼接缝开裂。另外这类结构如果是用在户外场景，三角面之间的拼接缝要预留一定的热胀冷缩间隙，尤其是采用金属材质加工的时候，不同季节的温差会导致板材出现伸缩变形，预留0.5到1毫米的拼接间隙可以避免温度应力导致的板面起鼓或者连接部位断裂；如果是作为透光结构使用，可以在三角面的内侧固定漫反射板材，光线透过拼接缝隙和漫反射层之后会形成均匀的柔光效果，比光滑球面的透光结构光影层次更丰富，不会出现局部高光过曝的问题。
