便携收纳式手持清洁刷具结构设计

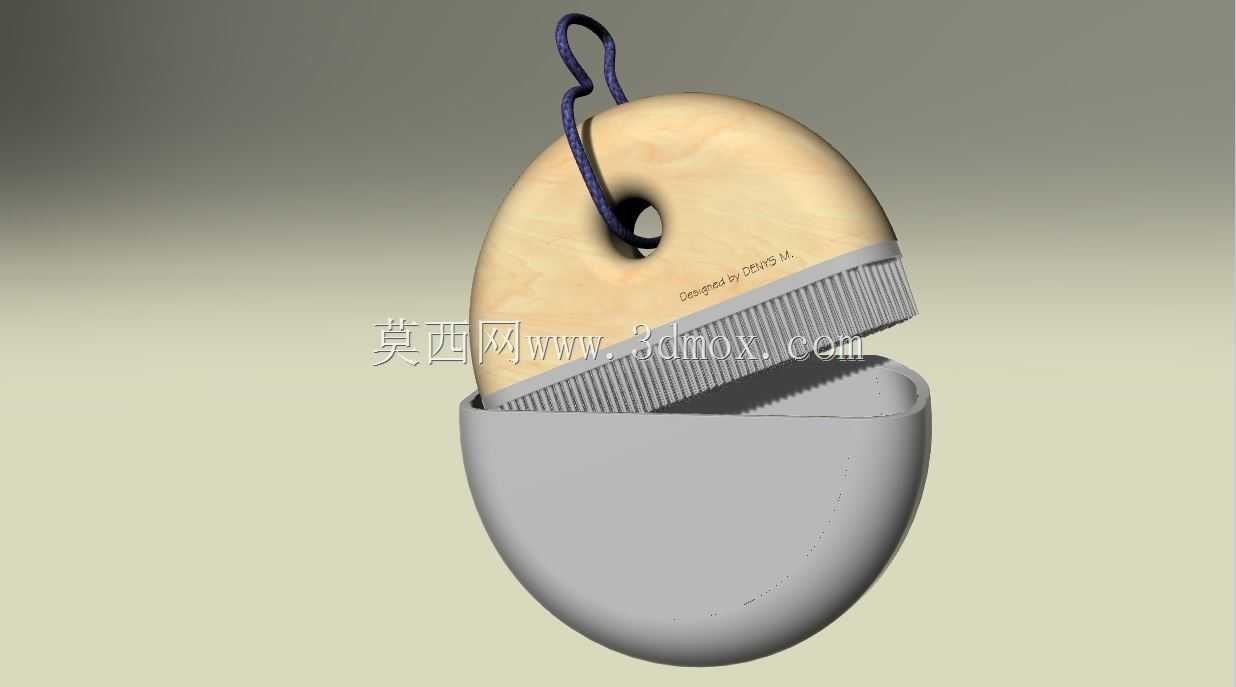

在日常桌面清洁、小型工作台面碎屑清理、手作工坊边角除尘这类场景里，传统敞口的手持毛刷很容易出现刷毛落灰、沾染杂物的问题，外出携带时刷毛还容易被挤压变形，影响清洁效果。这款带收纳壳的手扫刷，就是针对这类小场景清洁需求做的结构优化设计，整体采用上下扣合的蛋形壳体结构，上半部分集成刷体与挂绳结构，下半部分作为保护壳完全包覆刷毛区域，不用的时候扣合起来，既能避免刷毛被外界灰尘污染，也能防止硬毛茬刮蹭到包内其他物品，适配工位收纳、随身工具包携带等多种使用场景。从功能特性来看，刷体部分采用密集排布的短硬刷毛，针对键盘缝隙、桌面橡皮屑、木质工作台面的木屑、手工裁切留下的纸边碎料都有不错的清扫效果，刷毛根部和上壳体做了一体式的嵌合固定，不会出现长时间使用后刷毛脱落的问题；上壳体顶部做了一体化的穿绳孔，搭配编织挂绳，既可以挂在工位旁的挂钩上随取随用，也能穿在钥匙串、工具挂带上，外出作业时携带不会轻易遗失。设计思路上没有采用常规的直柄刷结构，而是选择了贴合掌心的圆弧曲面造型，握持时整个刷体的上半部分完全贴合手掌弧度，不需要刻意用力抓握就能平稳施力，长时间清扫小范围区域也不会出现手部酸胀的问题；收纳壳和刷体的扣合采用了微过盈的卡扣结构，没有额外加装金属弹片或者塑料卡扣件，依靠壳体本身的材质形变实现扣合固定，开合不需要额外的操作步骤，单手握持时拇指向上推就能打开收纳壳，使用完后对准位置按压就能扣合，操作逻辑简单，没有多余的结构冗余。外形尺寸上整体控制在掌心可完全握持的范围，扣合状态下整体轮廓没有突出的棱角，放在工具包或者抽屉里不会卡滞其他物品，安装边界方面，刷体和收纳壳的配合面做了1.2mm的配合止口，扣合后止口完全贴合，不会出现缝隙过大导致灰尘进入壳内污染刷毛的问题，挂绳孔的位置做了R3的圆角过渡，穿绳后不会出现割绳的情况，长时间悬挂也不会出现挂绳磨损断裂的问题。实际使用时，打开收纳壳后可以将壳体倒扣在刷体尾部，作为延长握持的辅助结构，清扫稍远一点的区域时不需要刻意俯身，扣合后的壳体和刷体尾部的贴合度足够，清扫施力时不会出现松脱晃动的情况；刷毛的探出长度控制在8mm，既保证了足够的清扫接触面积，也不会因为刷毛过长导致施力时刷毛过度弯折，清扫硬质台面的碎屑时不会出现刷毛倒伏扫不动的情况。针对不同的使用场景，这个结构还可以做适配调整，比如更换不同硬度的刷毛来适配电子屏幕除尘、皮具表面清理等不同需求，壳体的曲面造型也预留了足够的标识印刷区域，可以根据使用场景做对应的标识标注，整体结构没有复杂的异形曲面，常规的注塑工艺就能实现量产，零件总数只有刷体、刷毛、收纳壳、挂绳四个部分，装配流程简单，不需要复杂的工装夹具就能完成组装，后期维护也很方便，刷毛磨损后只需要更换上半部分刷体组件即可，收纳壳可以重复使用，降低了长期使用的替换成本。在结构强度方面，壳体采用常规的硬质工程塑料材质，壁厚控制在1.8mm，日常握持施力、意外从桌面高度跌落都不会出现壳体开裂的问题，扣合位置的边缘做了R1的圆角处理，开合时不会划伤手部，挂绳的穿接位置做了局部加厚处理，悬挂承重可以达到1kg以上，即使挂带其他小型工具也不会出现孔位开裂的问题。
