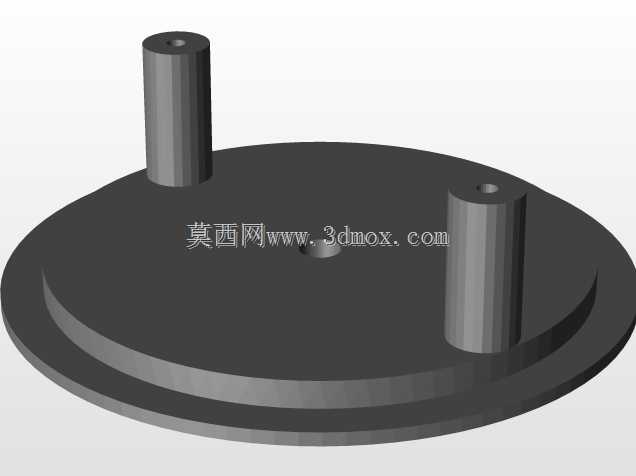

RC飞机用45毫米流线型旋转整流罩

在航模飞行器的结构设计体系中，这类适配RC飞机的45毫米规格旋转部件，核心承担着螺旋桨整流与气动优化的双重作用，是小型固定翼航模动力段不可或缺的配套结构件。日常飞行场景里，该部件安装在螺旋桨与电机输出轴的衔接位置，外露于机头最前端，直接接触来流，其外形设计的合理性会直接影响整机的飞行阻力与动力输出效率。从实际使用场景来看，这类旋转整流罩主要适配翼展在1.2米至1.8米区间的小型电动固定翼航模，尤其是像真机、练习机这类对机头气动外形有一定要求的机型，既可以遮挡电机安装座、桨夹等外露的金属结构件，减少乱流产生，也能通过流线型的外形引导来流平顺过渡到机身段，降低飞行过程中的压差阻力。不少航模爱好者在组装像真机时，还会根据真机的机头轮廓对该类整流罩做细微的外形修整，搭配涂装还原真机的视觉效果，兼顾气动性能与外观还原度。从功能特性上看，该部件采用一体化的流线曲面设计，整体外轮廓遵循低速飞行器的气动修型逻辑，从前端的收尖圆弧段平滑过渡到底座的安装端面，曲面曲率连续无突变，能让高速旋转过程中表面的气流保持附着状态，避免出现气流分离带来的振动与阻力激增问题。部件侧面预留的开孔为螺旋桨桨叶的穿出位，开孔边缘做了圆弧过渡处理，既可以避免桨叶旋转过程中与整流罩发生剐蹭，也能减少开孔位置带来的气流扰动。底座位置的安装孔基准尺寸为3毫米，这个尺寸是目前市面上22系列、28系列外转子无刷电机常用的输出轴直径，能够直接适配绝大多数同级别航模动力的安装需求，不需要额外做扩孔或者衬套改装；如果使用者搭配更大规格的电机或者特殊规格的桨夹，也可以根据实际的轴径对安装孔做扩孔处理，曲面部分的壁厚均匀，扩孔过程中不会出现局部壁厚过薄导致的结构强度不足问题。从设计思路层面，该部件的建模过程优先考虑了3D打印的加工适配性，整体壁厚控制在1.2毫米至1.5毫米区间，既能够保证飞行过程中承受气流冲击、轻微磕碰的结构强度，也能尽可能降低部件自身重量，减少机头段的配重负担。外形建模时没有设置多余的倒扣结构，打印时不需要额外添加支撑结构，采用PLA、PETG等常用航模打印耗材就可以直接成型，成型后只需要简单打磨去除层纹就可以直接安装使用，不需要做复杂的后处理。曲面的曲率设计参考了同级别像真机整流罩的气动数据，在保证流线外形的同时，内部预留了足够的桨夹容纳空间，常规的六孔桨夹、子弹头桨夹都可以完全容纳在整流罩内部，不会出现内部结构干涉导致的安装不到位问题。在安装边界上，该部件的最大外径为45毫米，安装时需要确认机身机头段的前端直径不超过42毫米，保证整流罩底座与机身端面衔接时不会出现突出的台阶，避免台阶位置产生额外的乱流。安装孔的同轴度公差控制在0.1毫米以内，旋转过程中不会出现偏心抖动的问题，能够适配最高每分钟12000转的螺旋桨转速，覆盖绝大多数小型电动航模的动力转速区间。部件的轴向长度根据45毫米的外径做了等比例匹配，整体重心靠近安装底座位置，高速旋转时的转动惯量更小，动力响应更灵敏，不会因为整流罩自身的转动惯量过大导致电机启动负载过高、飞行过程中姿态调整滞后的问题。实际装机测试时，搭配同规格的两叶或者三叶螺旋桨，该整流罩能够有效降低机头段的气动阻力，平飞时的动力效率有明显提升，相同电池容量下的续航时间可以提升5%至8%，同时能够减少螺旋桨根部的乱流，降低飞行过程中的风噪，让飞行姿态更加稳定。对于航模结构设计从业者来说，这类标准化尺寸的旋转整流罩可以直接作为通用件调用，在设计不同机型时只需要根据机头尺寸调整底座的安装孔位，不需要重新做曲面建模，能够大幅缩短航模的整体设计周期；对于三维建模初学者来说，该部件的曲面结构难度适中，也可以作为曲面建模练习的典型案例，掌握流线型曲面的建模思路与壁厚控制逻辑，理解航空类零部件设计中气动优先、兼顾加工与安装的设计原则。
