适配PrusaI3pro的3D打印灯丝线轴固定夹具

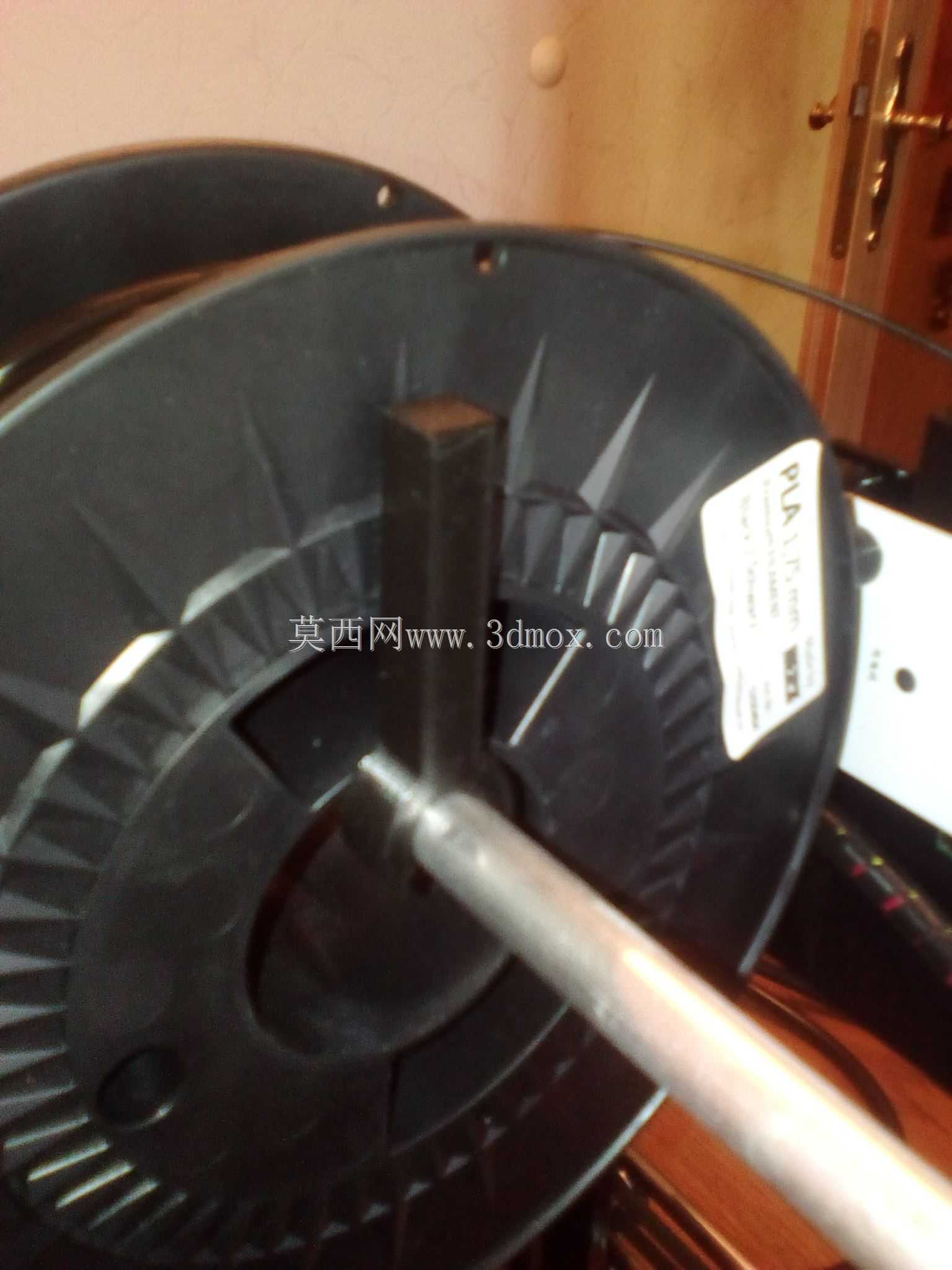

在桌面级FDM3D打印的日常作业场景里，耗材线轴的放置稳定性直接影响送丝顺畅度，不少入门级机型出厂配套的料架要么适配性不足，要么安装后存在转动卡滞、耗材拉扯阻力过大的问题，尤其在使用1kg标准PLA耗材卷时，线轴内孔与支撑轴的匹配度、转动时的同轴度偏差，很容易导致送丝齿轮负载波动，轻则出现打印层厚不均、丝材挤出量不稳，重则引发堵头、断料停机的故障。这款线轴固定夹具，就是针对GeeetechPrusaI3pro机型的铝杆安装结构设计的专用固定构件，核心作用是将标准规格的3D打印灯丝线轴稳定锁定在直径12mm的设备配套铝杆上，替代原机适配性不佳的料架支撑结构，解决线轴转动过程中的窜动、偏摆问题。

从功能特性来看，这款夹具采用插嵌式卡合结构，主体部分直接套入12mm直径的铝杆安装位，与线轴内孔接触的支撑面做了贴合弧面处理，安装后线轴的转动轴线与铝杆轴线完全重合，不会出现偏心转动带来的额外阻力。夹具的限位凸起刚好卡入线轴侧边的加强筋间隙，不需要额外的锁紧螺丝就能限制线轴的轴向窜动，拆装线轴时只需要将线轴沿铝杆轴向推入或拉出即可，操作步骤比原机的螺纹锁紧式料架简化不少，日常换料时不需要反复调整锁紧件的位置，能有效减少换料的辅助作业时间。

设计思路上完全围绕桌面级3D打印的实际使用需求展开，没有做多余的冗余结构，整体采用对称式构型，打印时不需要添加额外支撑就能直接成型，降低了自制加工的门槛。夹具与铝杆配合的内孔尺寸做了0.2mm的间隙适配，既不会因为间隙过小导致装拆困难，也不会因为间隙过大出现夹具在铝杆上滑动移位的问题。与线轴接触的端面做了微凸的环形接触面，减少了夹具与线轴侧面的接触面积，降低线轴转动时的摩擦阻力，即使是满卷1kg的耗材，转动时也不会出现卡顿、拖滞的情况，能保证送丝过程的张力稳定。

安装边界方面，这款夹具完全适配直径12mm的圆形铝杆，轴向安装长度仅35mm，不会占用铝杆上过多的安装空间，即使铝杆上同时安装其他走线、限位配件也不会产生干涉。适配的线轴为标准1kg装FDM打印耗材卷，对应线轴内孔直径范围52-55mm，线轴侧边厚度范围45-65mm都能稳定固定，不需要额外调整夹具位置。夹具突出铝杆的最大径向尺寸为28mm，安装后不会与设备的Z轴运动组件、打印平台运动路径产生干涉，在PrusaI3pro的原有安装空间内就能完成装配，不需要对设备原有结构做任何打孔、切削改装，直接套入铝杆对应位置即可投入使用。

实际使用过程中，这种简易夹具的可靠性远高于不少机型原厂配套的塑料弹性料架，不会因为长期使用出现弹性疲劳、夹持力下降的问题，因为整体为刚性卡合结构，只要安装到位就能长期保持稳定的固定效果。对于经常更换不同颜色、不同材质耗材的使用者来说，这种快装式的固定结构能大幅提升换料效率，同时因为线轴转动阻力均匀，送丝张力波动控制在极小范围内，能有效减少因为送丝不畅导致的打印废品率，尤其在长时间连续打印大尺寸模型时，稳定的料轴固定结构能避免因为线轴卡滞引发的中途断料故障，减少无人值守打印时的故障风险。

从结构细节来看，夹具的受力部位做了加厚处理，套入铝杆的基座部分壁厚达到4mm，即使满卷耗材的重量全部压在夹具上，也不会出现形变、开裂的问题，长期使用的结构强度完全满足桌面级3D打印的负载要求。与线轴接触的边缘位置做了R2的圆角过渡，不会刮伤线轴的塑料侧边，也不会在转动过程中对线轴的缠绕丝材造成剐蹭，避免丝材被刮出毛屑堵塞打印头的进料通道。
