航模用E-Flite Mystique伺服安装板结构

项目分类:3D模型 发布时间:2021-10-16 ID:326766
  • 航模用E-Flite Mystique伺服安装板结构

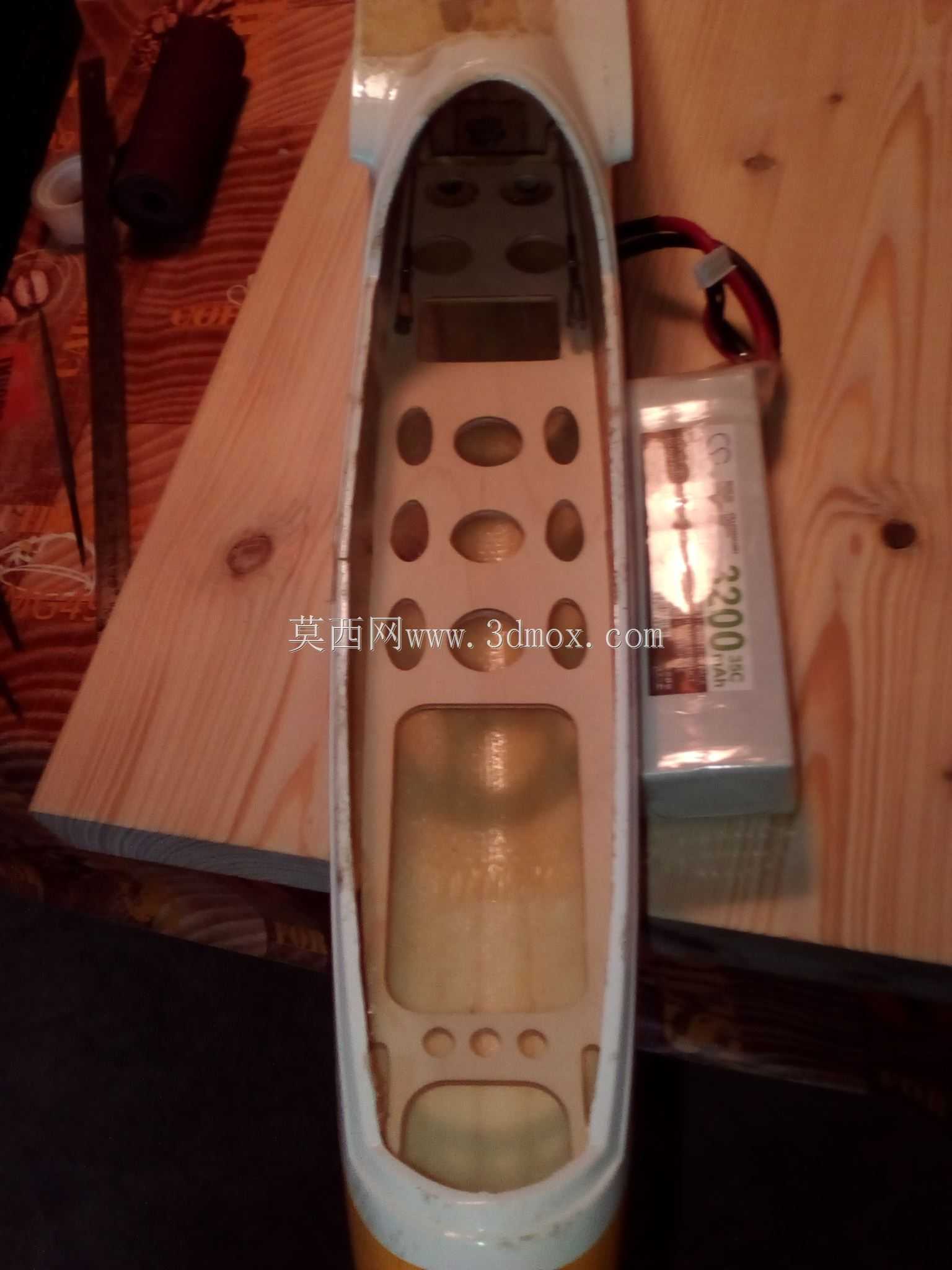

在固定翼航模的机身内部结构设计中,伺服安装板是承担舵机固定、走线排布、结构补强作用的核心承载零件,这款适配E-Flite Mystique机型的伺服板,专门针对轻木层板机身的内部安装空间做了适配,采用数控铣削加工的成型方式,完全匹配该机型机身前段的内部轮廓,不需要额外修磨就能完成嵌装。从实际装机的场景来看,这类伺服板主要安装在航模机身座舱下方的舱段内,上方对应机身蒙皮的开口位置,周边要和机身两侧的轻木隔框贴合,板件上的镂空孔位并非随意开设,长圆形的大孔是为了避让舵机的出线端和机身内部的走线通道,小圆孔则对应舵机的安装螺丝孔位,底部的下沉槽是为了容纳接收机、电调等电子元件的安装空间,同时尽可能削减板件自身重量,符合航模设计中减重优先的原则。设计这类板件的时候,首先要逆向扫描机身内部的实际轮廓,因为量产的泡沫或轻木机身会存在一定的成型公差,不能完全按照理论外形去做板件的外轮廓,需要预留0.2mm左右的配合间隙,避免装机时出现卡滞;其次要核算舵机工作时的受力载荷,板件的厚度要匹配舵机的安装耳厚度,通常选用2.5mm到3mm的航空层板作为加工原料,既保证足够的结构强度,不会在舵机大扭矩输出时出现板件变形导致舵面虚位,又不会过多增加机身前部的重量,避免整机重心过度靠前影响飞行配平。安装边界上,板件的两侧弧边完全贴合机身内壁的弧度,前端对应机头电池舱的后壁,后端和机身中部的翼台隔框相接,板件上的开孔位置要和机身外侧的舵机摇臂伸出孔精准对位,偏差不能超过0.5mm,否则会导致舵机摇臂运动时和机身蒙皮产生摩擦,增加舵机的工作负载甚至卡滞。板件表面的平整性要求较高,舵机安装位的平面度要控制在0.1mm以内,保证舵机安装后不会出现偏斜,否则会导致舵面的中立位置偏移,影响飞行时的操控精度。走线槽的位置设计在板件的侧方,避开舵机摇臂的运动行程范围,防止飞行过程中震动导致线材滑入摇臂运动区域造成舵机锁死。和普通的平面安装板不同,这款伺服板的边缘做了和机身内壁匹配的弧面处理,不需要额外加装支撑木条就能直接和机身粘接固定,粘接面的粗糙度做了适当提升,保证胶水粘接后的结构强度,在大机动飞行时不会出现板件脱落的情况。板件底部的凹槽深度刚好容纳电调的安装厚度,让电调的散热面可以朝向机身内部的通风通道,利用飞行时的气流带走电调工作产生的热量,避免电子元件过热失效。在实际加工过程中,这类板件采用数控铣削一次成型,所有孔位的位置精度可以控制在0.1mm以内,不需要二次打孔修配,装机时只需要按照对应位置将舵机用螺丝固定在板件上,整理好线材之后将板件推入机身对应位置,用泡沫胶或者环氧树脂和机身隔框粘接即可,大幅降低航模组装的调试难度。对于航模结构设计从业者来说,这类内部承载板件的设计核心是在有限的机身空间内,平衡结构强度、安装便利性、整机重量三个核心要素,不能一味追求强度用过厚的板材导致整机超重,也不能为了减重过度削减板件结构导致飞行中出现结构失效,所有的开孔和轮廓设计都要服务于实际装机的功能需求,每一处结构都要有对应的实际作用,避免冗余设计增加不必要的加工成本和整机重量。
