电路板电池固定Z型折弯安装支架

　　在消费电子、小型工控板卡的组装环节里，板载电池的固定一直是容易被忽略却直接影响产品可靠性的细节——很多早期板卡设计直接用背胶粘贴纽扣或小型软包电池，长期在高低温循环、设备振动的工况下，胶层老化失效后电池移位，轻则触碰周边元件造成信号干扰，重则挤压引脚引发短路风险，这类专用的折弯固定支架就是为解决这类痛点开发的结构件。

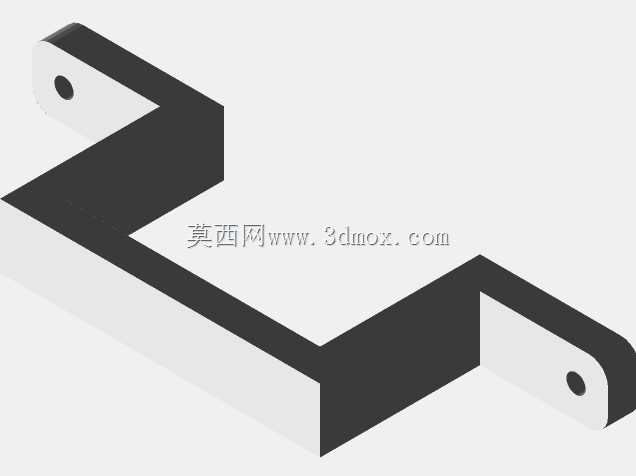

　　从结构形态上看，该支架采用Z型连续折弯的整体构型，没有额外拼接焊缝或装配接缝，一体成型的结构本身就具备更好的抗形变能力，两端的带孔安装耳平行分布在不同高度平面，刚好适配电路板安装面与电池夹持面的高度差，不需要额外加装垫高柱就能完成装配，能有效减少板卡上的零件数量，降低SMT或后续手工组装的工序复杂度。支架中间的内凹容纳空间净尺寸为40mm×25mm，这个尺寸边界刚好覆盖市面上主流的小型软包锂电池、大容量纽扣电池组的外形规格，安装时电池嵌入内凹空间后，支架的两侧折弯边刚好对电池形成侧向限位，不会出现横向窜动，配合双面胶或扎带就能完成完全固定，哪怕是在持续振动的车载电子、户外便携设备场景下，也能保证电池位置不发生偏移。

　　设计这类支架的时候，首先要考量的是安装边界的避让：两端安装孔的中心距需要匹配电路板上预留的安装孔位，孔位周边要留出足够的螺丝头沉台空间，避免螺丝拧紧后凸起的头部刮擦电池外皮；其次是折弯处的圆角处理，折弯内角不能设计成尖锐直角，不然冲压加工时材料应力集中容易出现开裂，外角也需要做小倒角处理，避免组装工人操作时被锐边划伤，同时也防止尖锐边角刺破电池的绝缘外皮造成安全隐患。支架的板材厚度选择也经过权衡，太薄的板材固定后容易出现翘曲，无法提供足够的夹持力，太厚的板材则会增加整体重量，还会占用板卡上方过多的净空高度，影响后续外壳的装配，实际选型时匹配常用的冷轧钢板或304不锈钢薄板厚度，既能保证结构强度，又能控制整体重量和占用空间。

　　在实际应用场景中，这类支架不局限于电路板电池固定这单一用途，只要是需要在两个平行存在高度差的安装面之间固定小型元件、线束的场景，都可以通过调整折弯高度、内凹空间尺寸来适配，比如小型传感器的板载安装、板卡接线端子的固定补强、小型滤波电容的抗震加固等场景都能通用。安装时只需要将支架下端的安装耳通过螺丝或者焊接固定在电路板的预留点位，再将需要固定的元件放入中间的容纳空间，最后通过上端安装耳的孔位配合压片或者扎带完成锁紧即可，整个装配过程不需要复杂的工装，普通组装工位就能快速完成作业，能有效提升批量组装的效率。

　　从结构可靠性角度看，这种一体折弯的支架相比拼接式的固定座，没有连接松动的风险，长期使用下不会因为连接部位失效导致固定件脱落，金属材质的支架本身还具备一定的导热能力，电池工作时产生的少量热量可以通过支架传导到电路板上的铜皮区域辅助散热，间接提升了电池的工作稳定性。设计建模时需要重点关注折弯系数的设置，保证折弯后的成型尺寸和设计值一致，避免出现安装孔位错位、内凹空间尺寸偏差导致电池无法放入的问题，两端安装孔的同轴度也需要控制在合理公差范围内，降低现场安装时的螺丝穿入难度。
