航模滑翔机适配电机安装固定底座

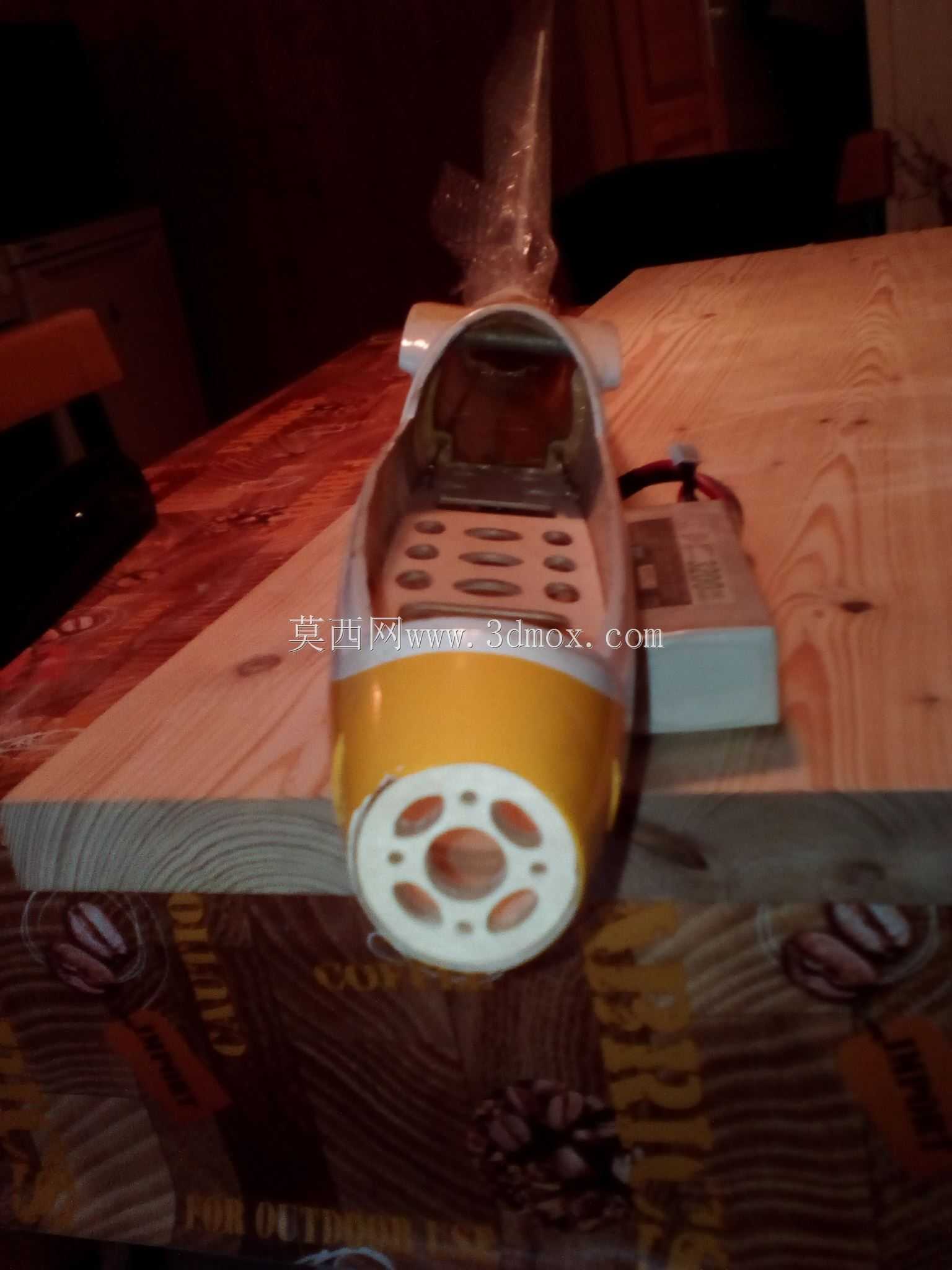

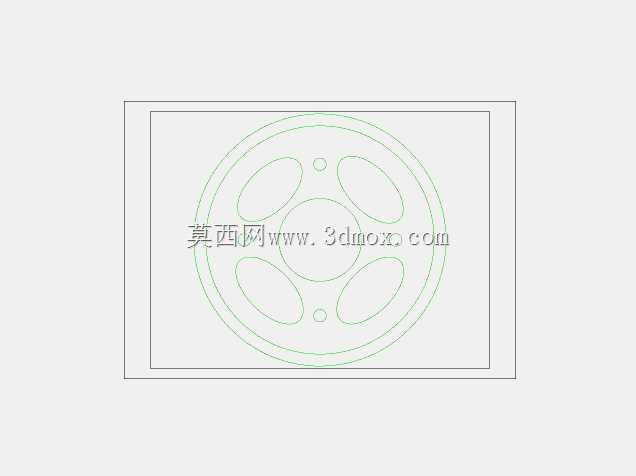

在航模动力系统的安装适配环节，电机固定底座是衔接动力单元与机身主体的核心受力构件，直接决定动力输出的稳定性与飞行过程中的结构可靠性，这类构件的设计精度与适配性，会直接影响航模飞行时的振动控制、动力传递效率甚至整机飞行安全。本次涉及的这款电机安装底座，主要面向小型电动滑翔机及同规格固定翼航模的动力安装需求，可适配E-Flite Mystique机型的原厂安装位，同时也能兼容安装孔位匹配的其他滑翔机、小型电动固定翼飞机使用，适配场景覆盖休闲航模飞行、航模改装调试、小型电动航模动力系统替换等多个实际使用场景。从功能特性来看，该底座承担着电机的承载固定、动力载荷传递、安装位定位校准的核心作用，电机运转时产生的扭矩、振动以及飞行过程中产生的气动载荷，都会通过底座传递到机身的承力结构上，因此底座的结构强度、安装定位精度是设计时的核心考量点。设计过程中，首先明确了核心安装边界参数：底座主体的直径为40mm，用于固定电机的安装孔中心距为25mm，这一参数是匹配对应规格外转子无刷电机的核心尺寸，设计时严格控制孔位的位置度公差，避免安装后电机轴出现偏斜，导致动力输出不同轴、振动过大的问题。底座的前端设计为带镂空的法兰式结构，均匀分布的镂空孔一方面可以减轻底座自身重量，降低航模整机的无效载荷，另一方面可以为电机运转提供足够的散热通风空间，避免电机长时间大推力运转时热量堆积，影响电机使用寿命与动力输出稳定性。底座与机身衔接的部分，采用贴合机身前端舱体内壁的适配轮廓，能够与机身的泡沫或者复合材料舱体紧密贴合，增大接触面积，降低单位面积的压强，避免飞行过程中载荷集中导致的机身结构损坏，同时也能保证安装后底座不会出现松动、移位的问题。该底座的加工适配性面向数控铣削工艺设计，整体结构无复杂倒扣、无特殊加工死角，采用常规的铝合金或者高强度工程塑料即可完成加工，加工时可以通过一次装夹完成主要型面与安装孔的加工，有效控制加工精度与加工成本，对于航模爱好者的自制改装或者小批量配件生产都有较好的适配性。在实际安装使用时，该底座可以通过胶粘或者螺丝紧固的方式固定在机身前端的电机舱内，安装时需要保证底座的中心轴线与机身的中轴线重合，避免电机推力线出现偏斜，影响飞行时的姿态控制；电机固定在底座上时，需要配合减震垫使用，进一步过滤电机运转产生的高频振动，避免振动传递到机身内的电池、飞控、接收机等电子元器件上，影响电子设备的正常工作。不同于通用型的电机安装座，这款底座的轮廓是针对对应机型的电机舱内部空间做的适配设计，安装后不会与舱内的电池、电调等部件产生干涉，能够充分利用电机舱的内部空间，不需要对机身做额外的切削改装就能完成安装，大幅降低了航模改装的难度，对于新手玩家也比较友好。从结构受力的角度考虑，底座的壁厚设计经过受力校核，能够承受对应规格电机满油门运转时产生的最大扭矩，以及飞行过程中做机动动作时产生的过载载荷，不会出现结构断裂、变形的问题；安装孔的位置设计避开了底座的应力集中区域，避免长期受载后孔位出现开裂的情况。在航模动力系统的选型搭配中，这类定制化适配的电机底座，能够解决通用底座适配性差、安装后同心度不足、需要额外改装机身的痛点，既可以作为原厂配件的替换件使用，也可以作为同规格航模改装升级时的动力安装构件，在小型电动固定翼航模的组装、维修、改装场景中都有较高的实用价值。
