带环形锁紧螺母的L型立式安装支架

在轻工装配线、小型检测工位以及实验室非标工装的搭建场景里，这类带环形螺母的L型支架往往承担着导向轴、小型传感器安装杆或者滑动模组侧装固定的核心作用，区别于常规的一体式角座，它自带的环形锁紧螺母结构可以省去额外加装轴夹的工序，让安装调试的效率得到明显提升。从实际使用的工况来看，这类支架多数应用在负载不超过5kg的轻型支撑场景，比如视觉检测工位的光源杆固定、小型气动滑台的侧向安装基准、线束导向辊的支座等，因为不需要承受大载荷的冲击，整体结构在设计时优先考虑的是安装调节的便捷性，而非重载下的结构强度冗余。

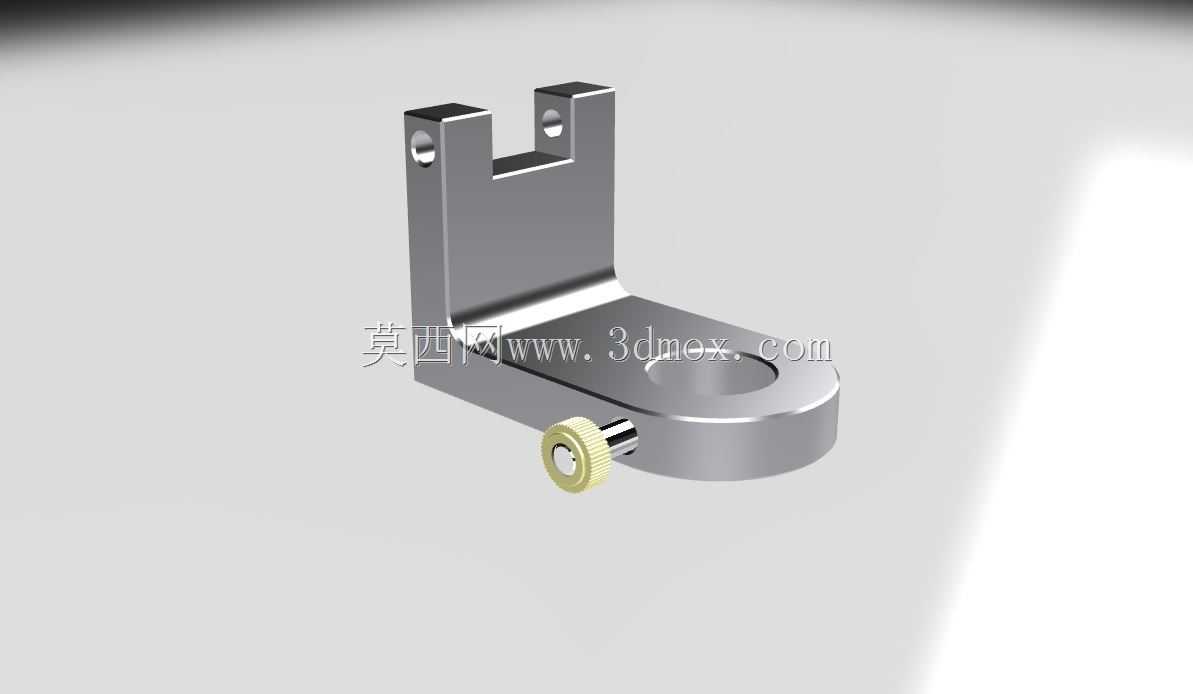

从结构设计的思路来看，整体采用L型折弯式的一体基体，立式臂顶端开有U型开口槽，槽的两侧壁加工有同轴的光孔，用来穿装铰接销轴或者固定导向杆，开口槽的设计可以让被固定件不需要从端部穿入，直接从侧方卡入槽内即可完成预装，对于后期维护更换部件来说非常方便，不需要拆解整条轴线上的其他关联零件。卧式底座的末端做了圆弧收边处理，中间开有长圆形的安装过孔，这个长孔的设计预留了前后方向的调节余量，安装时可以根据实际的装配位置微调支架的固定位置，抵消机架加工时带来的孔位误差，不需要额外配打安装孔。

侧面集成的环形螺母锁紧结构是这个支架的核心功能点，螺母采用滚花外圈设计，不需要借助扳手等工具，徒手就可以完成锁紧操作，内部的螺纹配合顶丝结构，当支架穿装在圆杆类零件上时，拧紧滚花螺母就可以带动顶丝压紧圆杆外壁，完成支架在杆上任意位置的固定，相比传统的顶丝锁紧，这种外置滚花螺母的结构操作空间更大，在设备内部狭窄的安装空间里也能顺利完成松紧调节，不需要预留扳手的转动空间。

从安装边界尺寸来看，立式支撑臂的高度控制在常规小型工装的适配范围，U型槽的宽度匹配常用的8mm、10mm直径的铰接销或者导向杆，底座的长圆孔长度预留了10mm左右的调节行程，安装时可以采用M5或者M6的内六角螺栓完成固定，整体的外形没有尖锐的外凸棱角，所有边角都做了小倒角处理，避免安装调试过程中划伤操作人员的手部。基体的材质默认采用6061铝合金加工，表面做阳极氧化处理，兼顾轻量化和防锈能力，如果应用在有腐蚀性的工况环境，也可以更换为304不锈钢材质，只是整体重量会有所提升，但结构尺寸完全通用，不需要重新调整安装位。

在实际装配使用的时候，需要注意底座的安装面要和固定基面完全贴合，避免因为基面不平导致支架受力后出现倾斜，进而影响被支撑部件的同轴度或者垂直度；环形螺母锁紧的时候不需要过度用力，因为滚花结构的锁紧力足够满足轻型负载的固定需求，过度拧紧反而会导致内部螺纹滑牙，或者顶丝压伤被固定圆杆的表面，后期调整位置的时候会出现滑动卡滞的问题。另外立式臂顶端的U型槽在穿装部件之后，如果是需要频繁转动的铰接场景，可以在槽的两侧加装薄型垫片，减少铰接件和支架侧壁的摩擦，提升转动的顺滑度，也能避免长期磨损导致槽宽变大出现配合间隙。

这类支架的设计没有追求复杂的结构，完全围绕轻型工装的快速安装、灵活调节的实际需求出发，把原本需要支架、轴夹、锁紧螺丝多个零件组合的功能集成在单个零件上，减少了装配时的零件管理成本，也降低了多个零件配合带来的累积误差，对于非标自动化设备的快速搭建来说，是非常实用的一类小型支撑零件，很多做小型实验设备、桌面级工装的设计人员都会优先选用这类集成锁紧功能的支架，来缩短设计和装配的周期。
