金属凸爪式挠性传动联轴器结构

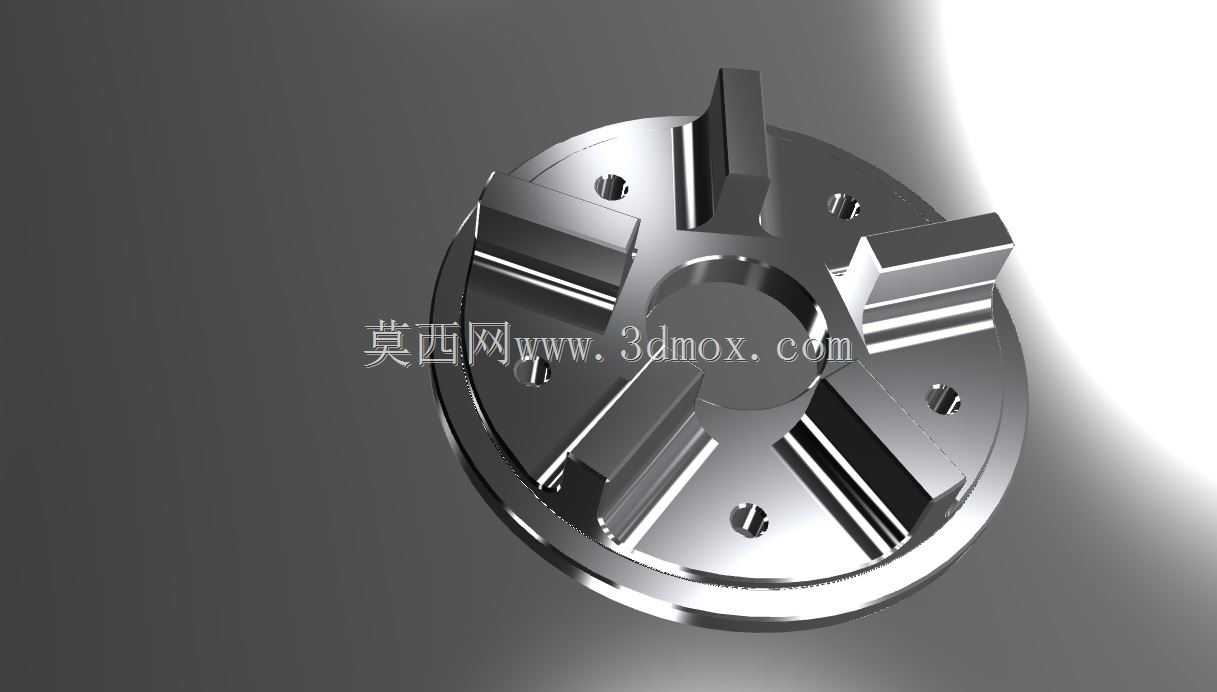

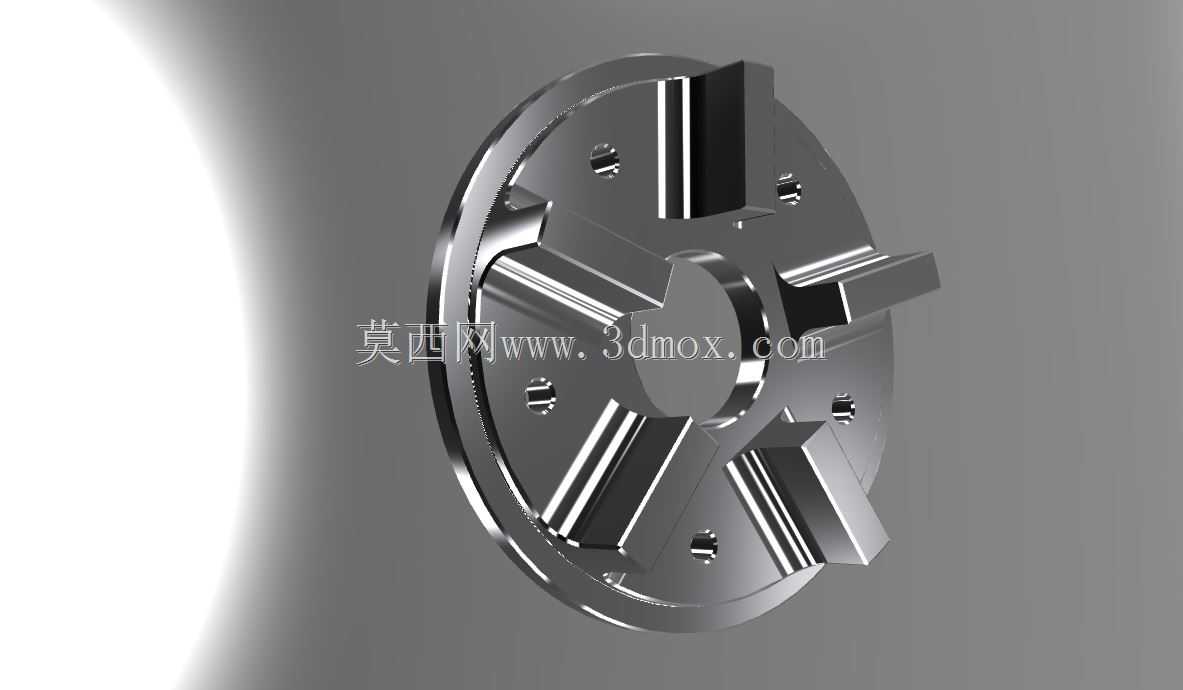

在各类工业传动系统的轴系连接场景中，这类带凸爪结构的挠性联轴器是补偿两轴相对偏移、缓冲传动冲击的核心部件，常见于泵组、输送设备、中小型机床主轴与动力输出端的连接工位，也广泛适配轻工机械、纺织设备的传动链路，用来解决安装过程中两轴存在的径向、角向以及轴向偏移问题，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动异响等故障。从结构设计来看，该联轴器主体为圆盘式金属基体，中心开设轴孔用于穿装待连接的传动轴，轴孔周边可根据实际轴伸形式设计键槽或抱紧结构，保证扭矩传递过程中不会出现轴与联轴器的相对打滑；圆盘端面上均匀分布三个凸起的传动凸爪，凸爪侧面为受力工作面，工作时与配套的弹性嵌块咬合，通过弹性块的微量变形来吸纳传动过程中的冲击振动，同时补偿两轴之间的安装偏差，凸爪根部做了圆弧过渡处理，避免应力集中导致的爪部断裂，提升交变载荷下的结构疲劳强度。圆盘基体上沿圆周均匀开设多个安装沉孔，用于穿装紧固螺栓，实现与对接端法兰或者轴端压盖的固定，沉孔的分布圆直径、孔位数量与孔径是安装边界的核心参数，选型时需要匹配对接端的安装孔位参数，保证装配时无需额外扩孔或改制；联轴器的外径尺寸需要适配安装空间的径向预留间隙，避免运转时与周边的防护罩、管线等部件发生刮碰，轴向总长度则要匹配两轴轴伸的预留间距，保证装配后轴系的轴向定位符合设计要求，不会出现轴顶死或者轴向窜动量过大的问题。设计这类联轴器结构时，首先要根据传动系统的额定扭矩、峰值扭矩确定基体的材质与凸爪的截面尺寸，常规中小扭矩场景采用45号钢调质处理即可满足强度要求，重载或者腐蚀工况下可选用不锈钢或者合金结构钢；凸爪的工作面角度需要结合配套弹性块的硬度设计，角度过小会导致弹性块挤压磨损过快，角度过大则会降低扭矩传递效率，同时要保证三个凸爪的等分精度，避免运转时出现动平衡超标，引发高速传动下的振动问题。实际选型应用中，除了安装尺寸的匹配，还要关注联轴器允许的最大补偿量，包括径向偏移允许值、角向偏移允许值以及轴向窜动补偿量，这些参数需要大于现场安装实际存在的偏差值，才能保证挠性补偿功能正常发挥；同时要核算最高允许转速，确保联轴器的临界转速高于设备的实际工作转速，避免共振问题。这类凸爪式挠性联轴器相比膜片联轴器、鼓形齿联轴器，结构更简单，维护成本更低，弹性块更换便捷，适合中低速、中等扭矩的传动场景，安装时不需要复杂的对中工装，允许一定的安装误差，能大幅降低现场装配的难度，在通用工业传动场景中有着很高的适配性。建模过程中，凸爪与基体的衔接处、安装沉孔的倒角、轴孔的公差配合都是需要重点关注的细节，这些结构细节直接影响后续零件加工的工艺性与实际装配的顺畅度，比如轴孔的公差带一般选用H7级别，与轴的k6公差形成过渡配合，保证装配后同轴度符合要求，安装沉孔的深度要匹配螺栓头的高度，保证螺栓紧固后头部不高出联轴器端面，避免运转时发生干涉。
