Exobike概念款摩托车前翼子板设计

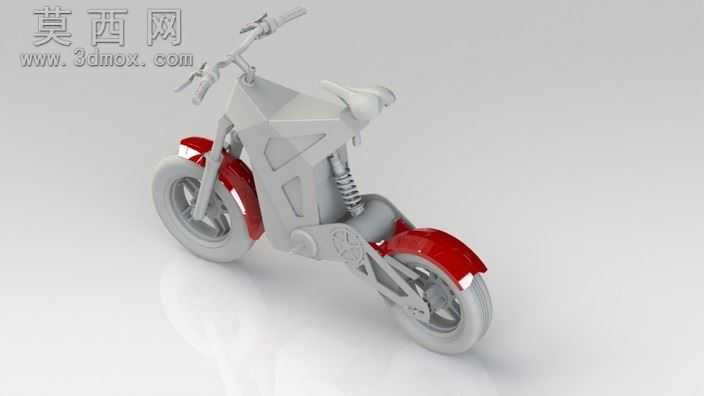

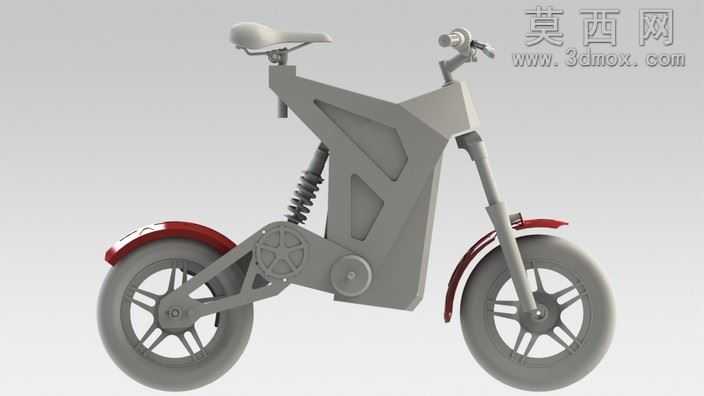

该作品为Exobike概念车型配套的前翼子板三维建模作品，建模阶段依托参数化三维设计软件完成全流程构建，首先基于摩托车前轮的运动包络边界确定翼子板的基础防护范围，精准预留前轮转向、上下跳动的安全间隙，避免车辆行驶过程中翼子板与轮胎、前叉部件发生运动干涉。建模过程中优先采用曲面建模逻辑勾勒整体轮廓，从翼子板前端的收窄导风结构到后端的加宽挡泥区域，曲面过渡全程保持G2连续，确保外观曲面顺滑无突兀折角，既满足空气动力学层面的气流疏导需求，也能降低行驶过程中的风阻与风噪。模型表面设计了多组立体棱线造型，这些棱线并非单纯的装饰结构，建模时同步做了曲面加厚与结构加强处理，能够在不额外增加部件壁厚的前提下提升翼子板整体的结构刚性，减少注塑成型后的部件形变概率。翼子板上部的安装挂耳结构完全匹配摩托车前叉的安装点位，挂耳处做了局部加厚与圆角过渡处理，分散安装与行驶过程中产生的应力，避免长期使用后挂耳位置出现开裂问题。材质渲染阶段选用了高光亮面红色工程塑料材质，还原了摩托车外观覆盖件常用的ABS注塑材质质感，调整了材质的反射率与粗糙度参数，让亮面材质在光照下呈现出自然的光影过渡，同时清晰凸显表面的棱线造型细节。模型的壁厚设计均匀控制在2.5mm区间，符合注塑成型的工艺要求，所有边角位置都做了最小R1的圆角处理，既避免锐边带来的安全隐患，也能优化注塑过程中的熔体流动路径，减少成型缺陷。整体设计兼顾了防护实用性与外观运动感，流线型的造型与概念摩托车的整体设计风格高度统一，棱线设计也让部件在视觉上更具力量感，适配运动型摩托的产品定位，模型可直接用于外观验证、结构校核以及后续的开模生产参考。
