带法兰安装座键槽传动机械轴结构

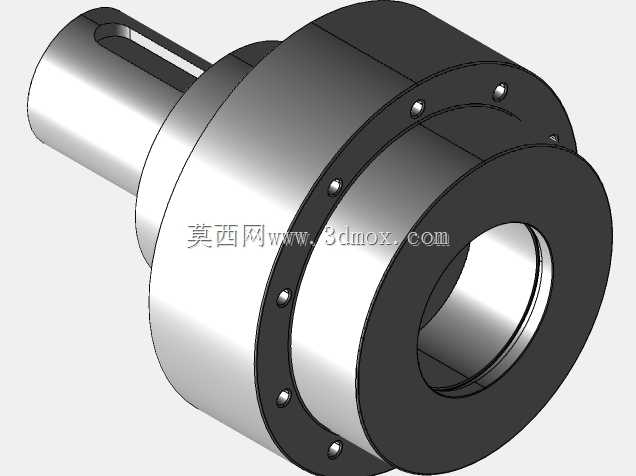

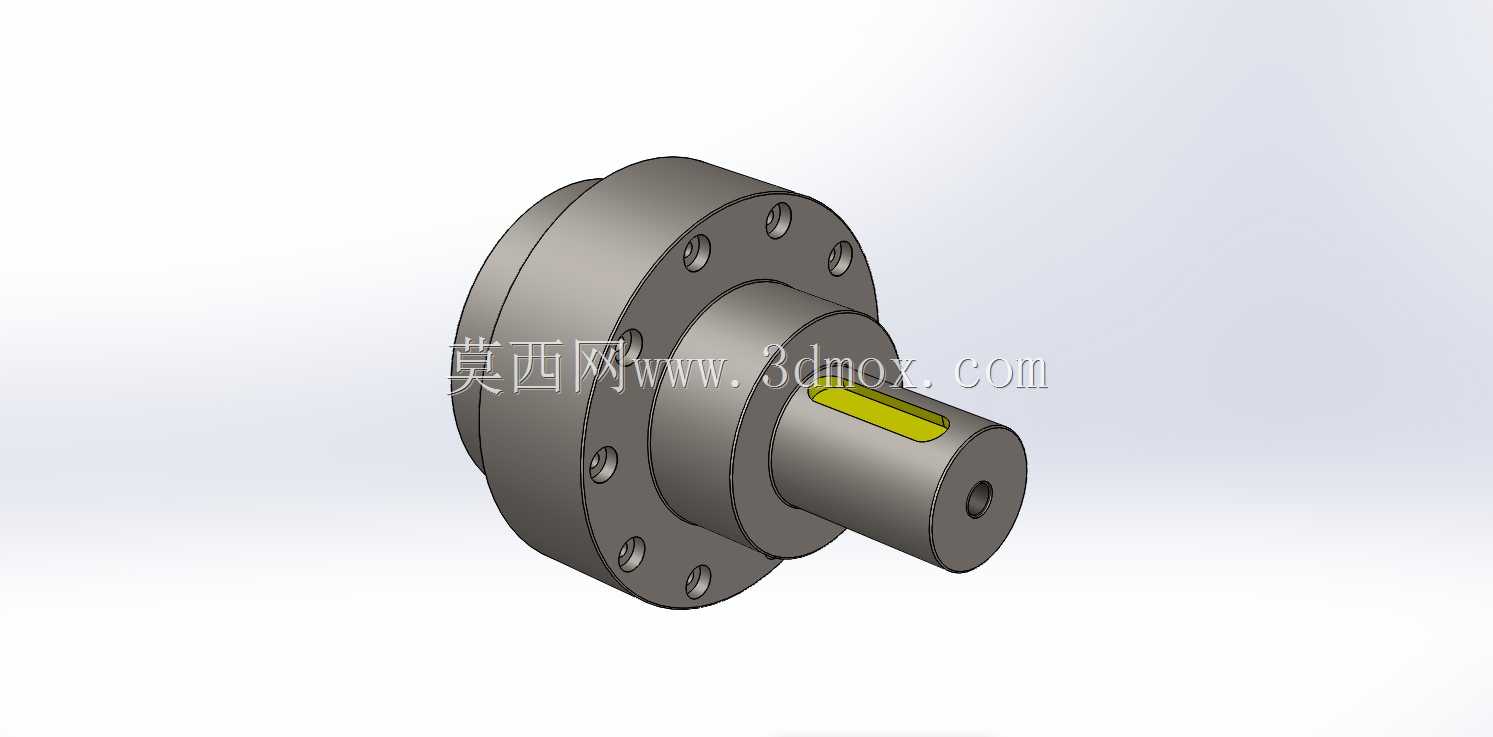

这类带集成法兰安装座的传动机械轴，常应用在中小型减速机输出端、机床主轴进给单元、自动化输送线的动力接驳工位，也会作为小型工装夹具的旋转承载轴使用，区别于光轴与分体式法兰轴的结构，它把安装定位法兰和轴身做成一体式结构，省去了法兰与轴过盈配合、键连接或者焊接的装配工序，从根源上避免了分体装配带来的同轴度误差、连接松动的隐患。从结构设计逻辑来看，轴身分为三个功能段，最外侧的法兰盘上均匀分布8个螺栓过孔，用于和设备的安装基座或者动力输入端的壳体端面锁紧固定，法兰盘和轴身衔接位置做了过渡圆角处理，避免轴肩位置应力集中，在长期承受交变扭矩载荷的时候减少断裂风险。中间的轴段是轴承安装位，直径公差按照基孔制配合要求设计，适配常用的深沟球轴承或者角接触轴承的内圈安装，轴肩高度刚好贴合轴承内圈端面，既可以实现轴承的轴向定位，又不会因为轴肩过高影响轴承后续拆卸维护。最外端的轴段是动力输出端，上面加工有标准平键键槽，键槽的位置靠近轴端，方便和传动轮、联轴器或者执行端的带轮、链轮做周向固定，传递额定扭矩，轴端中心加工有轴向的螺纹孔或者定位中心孔，既可以在轴类零件磨削加工的时候作为顶尖定位基准，也可以在装配完成后加装端盖锁紧轴承内圈，防止轴运转过程中发生轴向窜动。在实际选型适配的时候，首先要确认法兰盘的外径和安装孔的孔位分布圆直径，确保能和现有安装基座的螺孔完全对位，避免出现安装孔错位无法锁紧的问题；其次要核对轴承安装段的轴径尺寸，和选配的轴承内圈孔径匹配，输出端的轴径和键槽尺寸要和配套的联轴器、传动轮的内孔键槽尺寸一致，避免装配时需要二次修配。这类一体式法兰轴的刚性比分体装配的轴组件更好，在中低速、中等载荷的传动场景下，运转的同轴度表现更稳定，长期运行的径向跳动量更小，能减少配套轴承的偏磨情况，延长整套传动组件的使用寿命。设计建模的时候，法兰盘上的安装孔采用圆周阵列特征生成，确保每个孔的角度等分误差控制在机械加工允许的公差范围内，键槽的宽度、深度尺寸按照平键的国家标准取值，键槽的两侧面粗糙度要求高于槽底，保证平键装配后侧面贴合紧密，传递扭矩的时候不会出现键侧压溃的问题。轴身所有的退刀槽、越程槽尺寸都按照加工工艺要求设计，避免磨削加工或者螺纹加工的时候出现刀具碰伤轴面的问题，所有锐边都做了微小倒角处理，既可以去除加工毛刺，也方便装配时轴承、联轴器等零件顺利导入，不会刮伤配合零件的内孔表面。在实际设备维护场景中，这类一体式轴如果出现轴端键槽磨损、轴承位磨损的情况，因为没有分体连接的松动点，故障排查的难度更低，只需要针对磨损部位做修复或者直接更换整轴即可，不需要额外检查法兰和轴的连接可靠性，能缩短设备停机维护的时间。
