五孔位带开关schuko电力测试接线排

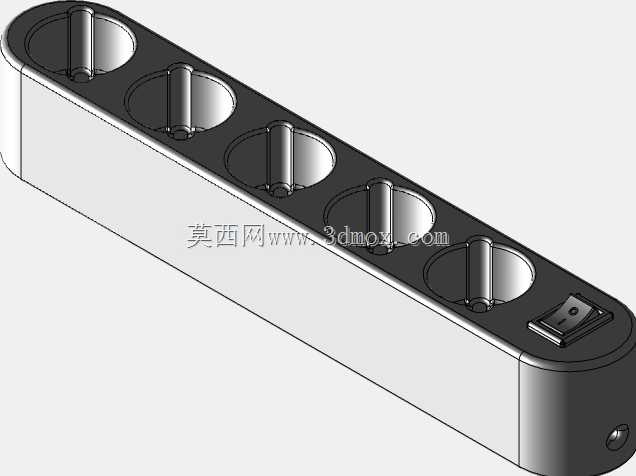

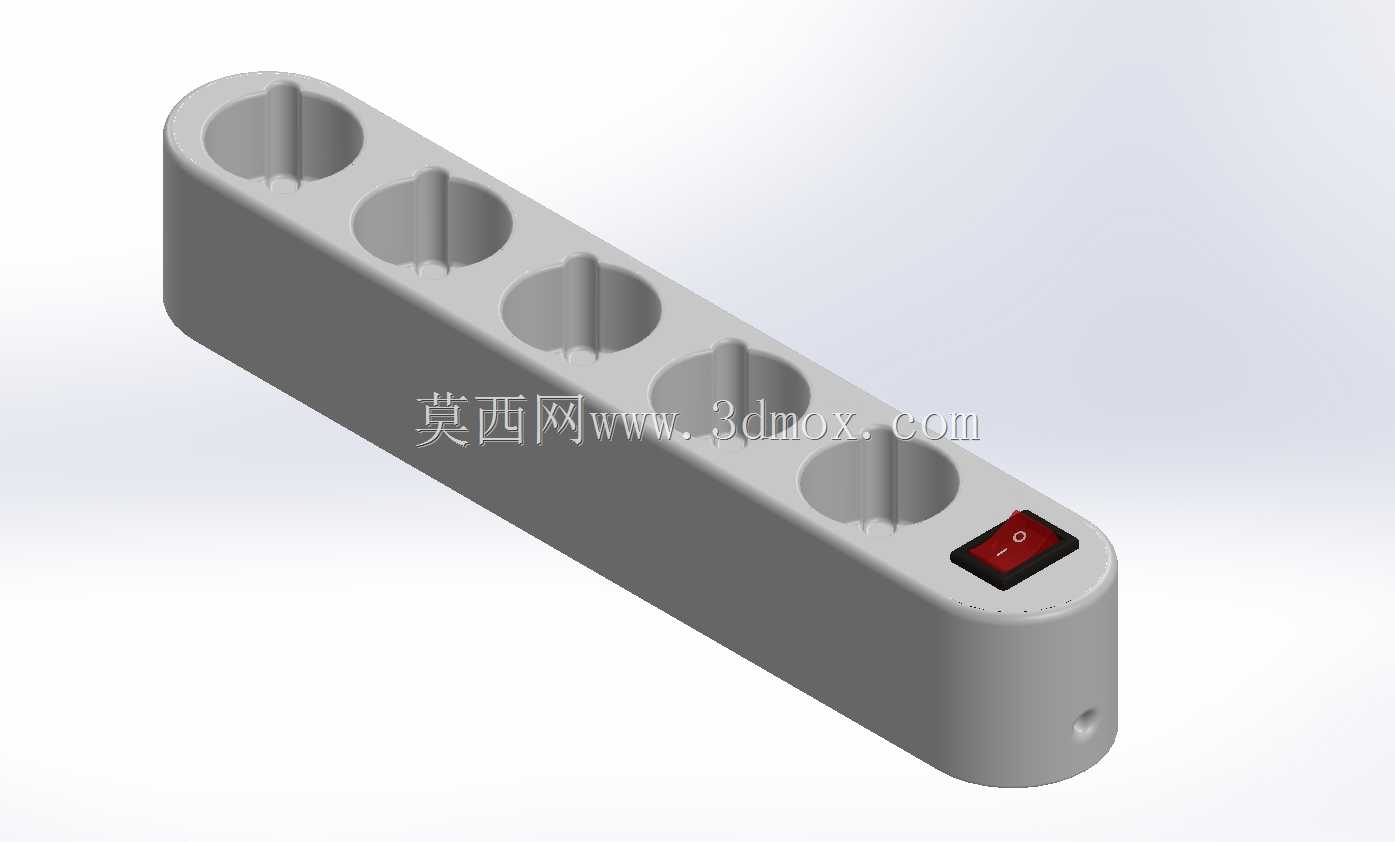

在低压电气测试、实验室配电校验、小型电气设备出厂通电测试场景中，这类多工位带独立开关的接线排是工位配电的常用基础部件，区别于常规民用排插，它的设计完全围绕测试场景的快速接线、工位独立通断需求展开，没有多余的装饰结构，所有结构特征都服务于电气连接的可靠性与操作便捷性。整体采用长条形圆角长方体主体结构，主体材质选用阻燃绝缘工程塑料，外壳壁厚均匀，沿长度方向等距排布五个schuko标准插孔位，每个插孔内部的接触弹片安装槽做了定位筋设计，装配时可以直接将铜质接触组件顺着筋位推入，不需要额外做定位治具，量产装配效率更高。插孔的开口边缘做了0.5mm的倒角处理，既可以避免插头插入时刮擦绝缘外壳产生碎屑，也能在插头斜向插入时起到导向作用，减少测试人员反复对位的时间。在主体长度方向的一端，嵌入式安装了一个船型翘板开关，开关的安装面比主体外壳表面低0.3mm，避免测试台面上的工具意外磕碰导致开关误触发，开关旁的外壳上预留了小型指示灯安装孔，可根据需求加装通电指示灯，直观显示整个接线排的通电状态。主体的另一端侧面预留了一个M3规格的固定孔，既可以用螺丝将接线排固定在测试台的型材架上，也可以作为接地端子的连接位，满足电气测试的安全防护要求。从安装边界来看，整体长度控制在适合桌面工位摆放的尺寸，宽度刚好容纳schuko插头的插入深度，摆放时不会占用过多测试台面空间，底部可以粘贴防滑胶垫，在没有螺丝固定的场景下也能稳定放置，不会因为插头插拔的作用力产生滑移。设计时充分考虑了测试场景的使用频率，每个插孔的接触弹片采用高弹性锡磷青铜材质，插拔寿命满足万次以上的测试使用需求，内部的导电排采用一体化铜排结构，减少了拼接点的接触电阻，大电流通电测试时的温升更低，不会因为长时间通电导致外壳受热变形。开关的额定电流参数与整体导电排的载流量匹配，能够同时承载五个工位的常规测试负载，不需要额外增设分路开关，简化了测试工位的配电布线。在结构细节上，外壳的上下盖采用卡扣加螺丝的双重固定方式，日常维护更换内部弹片时可以快速拆开，卡扣的扣合量设计为1.2mm，既保证日常使用时不会因为外力意外脱开，也不会因为扣合量过大导致拆卸时撬坏外壳。插孔内部的安全门结构采用独立弹簧复位设计，每个插孔的安全门单独动作，不会因为单孔插入异物导致其他孔位的防护失效，满足电气配件的安全防护要求。这类接线排主要应用在电气实验室的产品性能测试工位、小型电器组装线的通电检测工位、维修工作台的配电接驳场景，相比民用排插，它的结构更紧凑，没有多余的延长线，直接通过背部的接线端子接入工位配电系统，减少了线路接驳点的故障概率，独立的总开关可以在测试出现异常时快速切断整个工位的电源，提升测试操作的安全性。设计过程中没有采用复杂的曲面造型，所有外观面都是平直结构加端部圆角，模具结构简单，注塑生产时的成型周期短，量产成本更低，适合作为测试工位的标准化配电配件批量配置。端部的圆角半径设计为R8，既避免了直角结构的磕碰风险，也不会因为圆角过大导致内部安装空间被过多占用，在有限的外形尺寸内最大化了内部导电组件的排布空间，保证载流能力的同时控制了整体体积。
