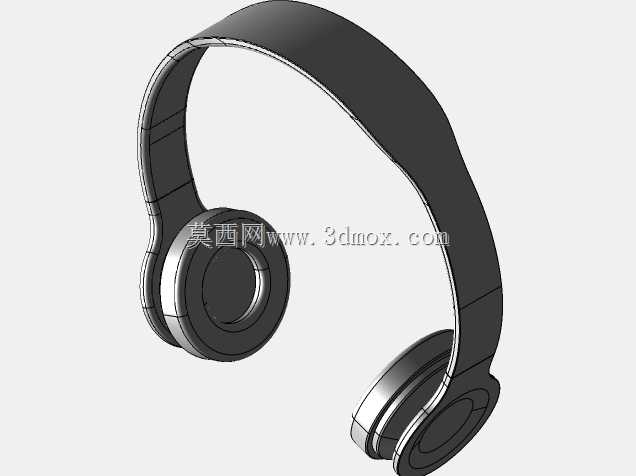

头戴式有线耳机结构设计三维模型

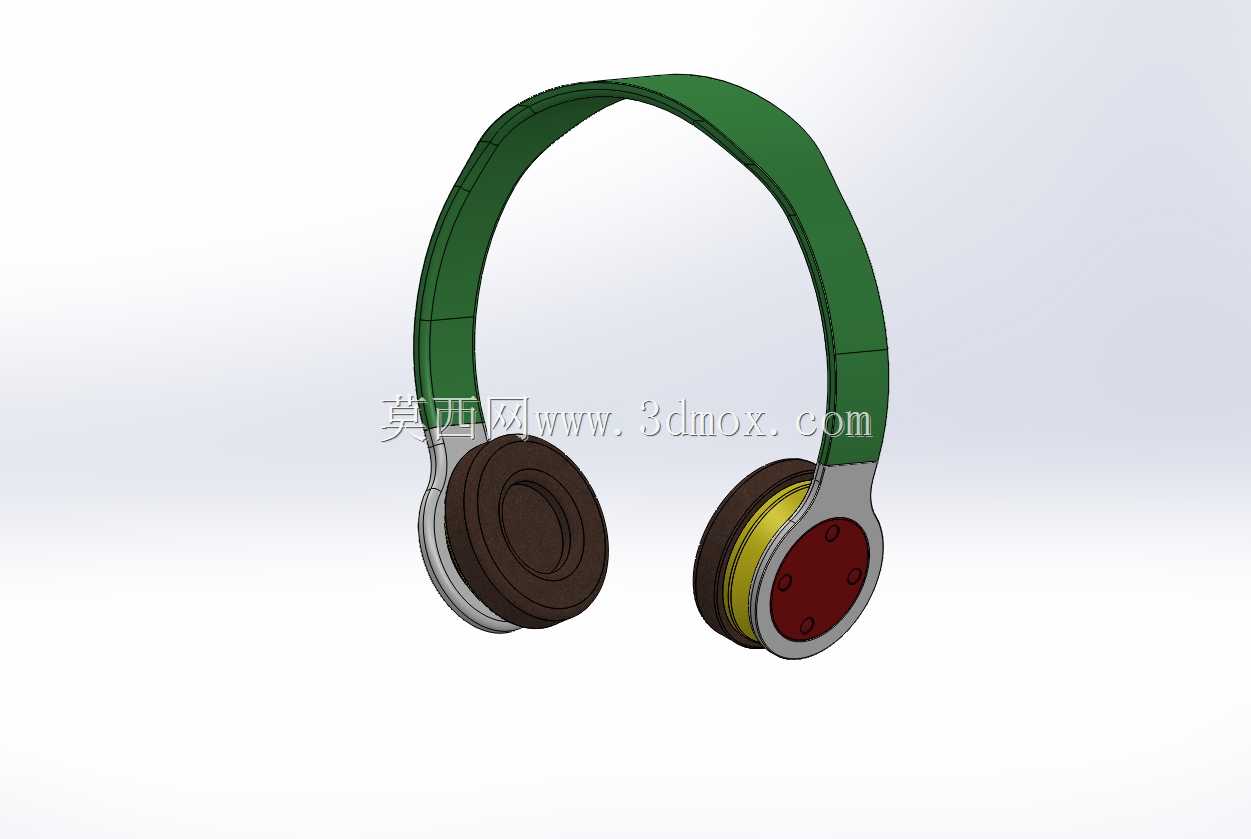

日常做消费电子结构设计时，头戴耳机的建模往往要兼顾佩戴力学与声学腔体的双重约束，这套模型的结构拆分刚好覆盖了这类产品的核心设计要点。先从实际使用场景来看，这类头戴耳机主要面向桌面办公、居家影音、短途出行等长时间佩戴场景，设计时首先要平衡头梁夹紧力与耳罩包裹性的关系——头梁部分采用分段式弧形结构，内侧预留了软质缓冲层的安装槽位，整体弧度贴合成年人头围的平均曲面，展开后两侧耳罩的中心间距适配140-180mm的头围范围，垂直方向的伸缩调节行程预留了25mm，能适配不同颅顶高度的佩戴需求，不会出现夹头或者滑落的问题。耳罩部分采用圆形封闭式腔体设计，耳垫安装位的深度预留了18mm，刚好能容纳大部分成年人的耳廓，避免耳罩压耳带来的长时间佩戴不适感，腔体外侧的装饰盖做了分层结构，外层是红色装饰片，中间夹有黄色装饰环，内层是银色的腔体基座，既满足外观的层次感需求，也预留了调音孔、走线槽的内部空间。从功能特性来看，这款耳机的结构设计充分考虑了装配与维修的便利性，头梁与耳罩的连接位置采用转轴结构，转轴的转动角度范围预留了0-30度的自适应调节空间，佩戴时耳罩能自动贴合脸颊侧面的曲面，减少漏音问题；腔体内部预留了40mm动圈单元的安装位，单元固定位的周边设计了三个均匀分布的螺丝柱，方便单元的定位与固定，走线从转轴中心的通孔穿过，避免转动时线材被拉扯断裂。设计思路上，整个模型采用自顶向下的建模逻辑，先确定头梁的整体弧度与耳罩的中心距基准，再拆分各个子零件的结构，所有配合面都预留了0.15mm的装配间隙，软质部件比如头梁缓冲垫、耳罩海绵垫的安装位都做了倒扣结构，不需要额外打胶就能实现固定，适合批量生产时的快速装配。安装边界方面，整个耳机折叠前的整体宽度为165mm，高度为190mm，耳罩的外径为85mm，厚度为32mm，收纳时两侧耳罩可以向内翻转90度，翻转后的整体厚度能压缩到60mm以内，适配常规的耳机收纳包尺寸；接口部分预留了3.5mm音频线的安装位，接口位置设计在左侧耳罩的下方，避开佩戴时的脸颊接触区域，插拔线材时不会硌到脸部。实际做结构验证时，这类模型还可以直接导入有限元分析软件，模拟头梁的夹紧力衰减、耳罩的压力分布，调整头梁内部弹片的厚度与弧度，确保佩戴1000次后夹紧力的衰减率不超过15%，同时腔体的密封结构也能通过模型直接做声学仿真，调整调音孔的大小与位置，优化低频的下潜与高频的通透度，避免出现腔体共振带来的音质劣化问题。
