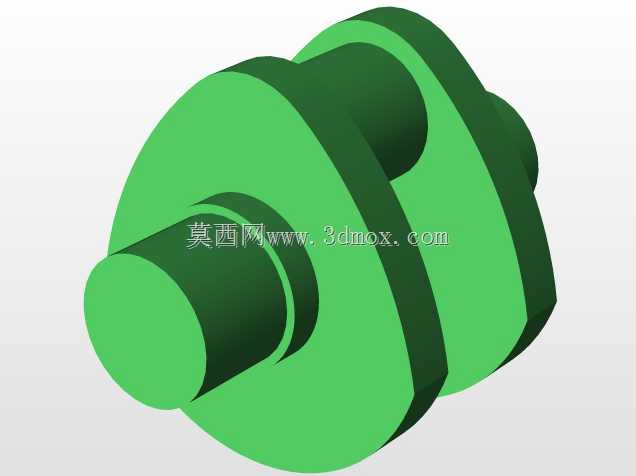

这套曲柄活塞联动结构是往复式动力机械的核心做功单元,日常在小型通用汽油机、微型空气压缩机、教学演示动力台架上都能见到同原理的结构落地,不少做小型动力设备改装、职校机械原理教具开发的工程师,都会先拆解这类成熟结构做适配性改型。做结构设计的时候最先要卡的是活塞与气缸内壁的配合间隙,活塞裙部的导向长度不能过短,不然往复运动到上下止点换向时容易出现偏磨,直接拉缸报废;活塞销孔的同轴度公差要控制在0.01mm以内,不然连杆摆动时会产生额外的侧向力,不仅会增大运行噪音,还会加速活塞环的磨损。曲柄部分的设计核心是动平衡配重,曲柄销的回转中心与曲轴主轴颈的偏心距直接决定活塞行程,这个尺寸一旦定错,整个动力单元的排量、压缩比都会完全偏离设计值,配重块的扇形角度和重量要和活塞、连杆的往复质量做匹配,不然高转速运行时整机振动会直接超标,连安装底座的固定螺栓都可能被振松。

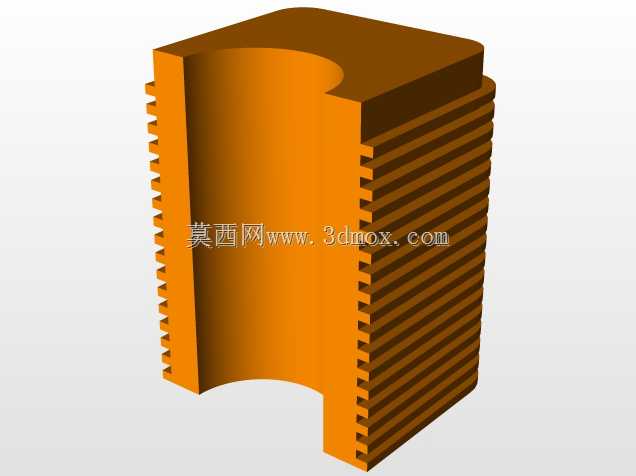

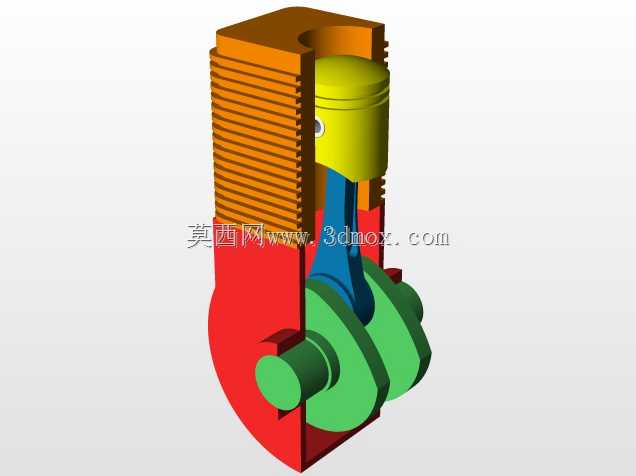

实际装配的时候,气缸体的散热鳍片排布要顺着设备运行时的气流方向,鳍片的厚度和间距不能随便改,间距太小容易积灰堵死散热通道,太厚又会增加不必要的整机重量;曲轴的两个主轴颈安装位要设计对应的轴承安装台阶,台阶的轴向定位尺寸要留够轴承外圈的固定间隙,避免热胀冷缩时轴承出现窜动。这套结构的运动逻辑是把活塞的直线往复运动通过连杆转化为曲柄的旋转运动,做功冲程里燃气推动活塞下行,连杆带动曲柄回转输出扭矩,进气、压缩、排气冲程则靠曲柄的旋转惯性带动活塞反向运动完成循环,整个运动过程中连杆小头随活塞做直线运动,大头随曲柄销做圆周运动,所以连杆杆身的截面要做变截面设计,兼顾摆动时的强度需求和轻量化要求。

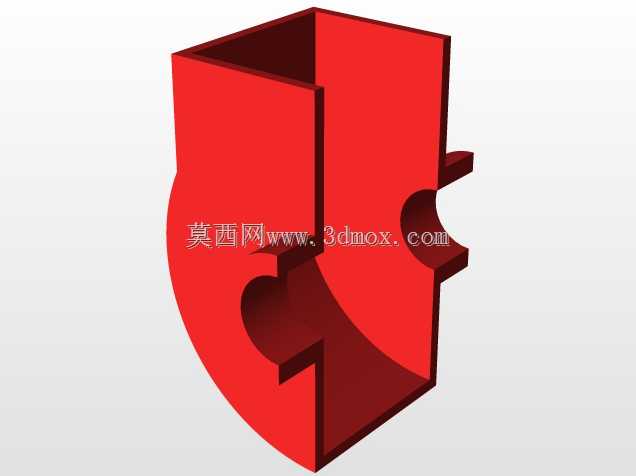

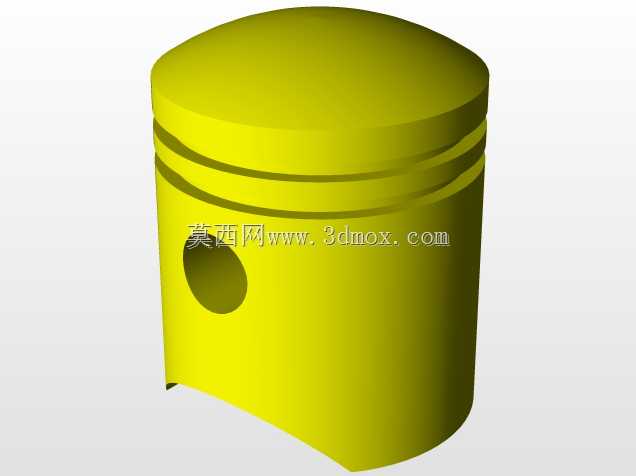

做安装边界校核的时候,要注意气缸上端面的缸盖安装螺孔位置度,螺孔深度不能钻穿气缸内壁,不然会出现漏气漏油的问题;曲轴输出端的轴伸长度要和后续连接的飞轮、传动带轮的安装尺寸匹配,键槽的位置要对应曲柄的上止点相位,方便后续调整点火或者配气正时。很多新手做这类结构建模的时候容易忽略活塞环的槽位尺寸,气环和油环的槽宽、槽深要对应标准环的规格,油环槽里的回油孔位置要避开活塞销座的加强筋,不然回油不畅会导致机油窜入燃烧室。另外曲柄两侧的端面和气缸体曲轴箱内壁的间隙要控制在合理范围,间隙太小运转时会出现碰擦,间隙太大又会导致曲轴箱容积过大,影响曲轴箱通风的效果。在小型空压机应用场景里,这套结构是反向工作的,由外部动力带动曲柄旋转,推动活塞往复运动完成气缸内的气体压缩,这时候活塞环的密封方向、曲轴的平衡配重需求和内燃机场景略有区别,设计时要根据实际负载方向调整活塞裙部的承压面设计,避免单侧磨损过快。
