直列六缸发动机曲柄活塞联动组件

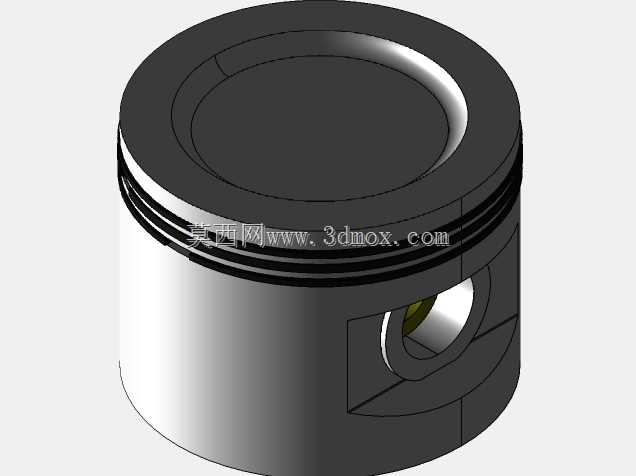

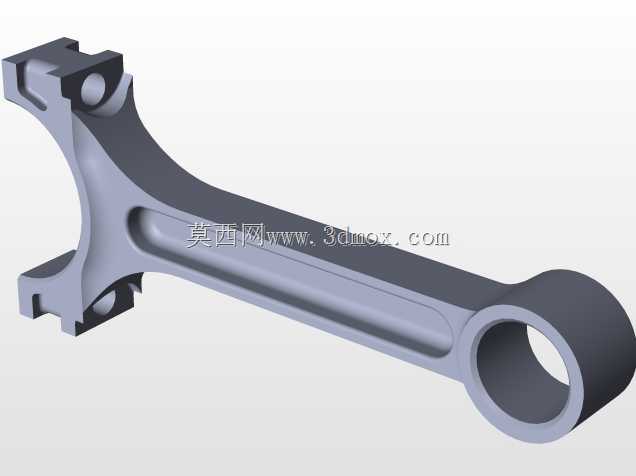

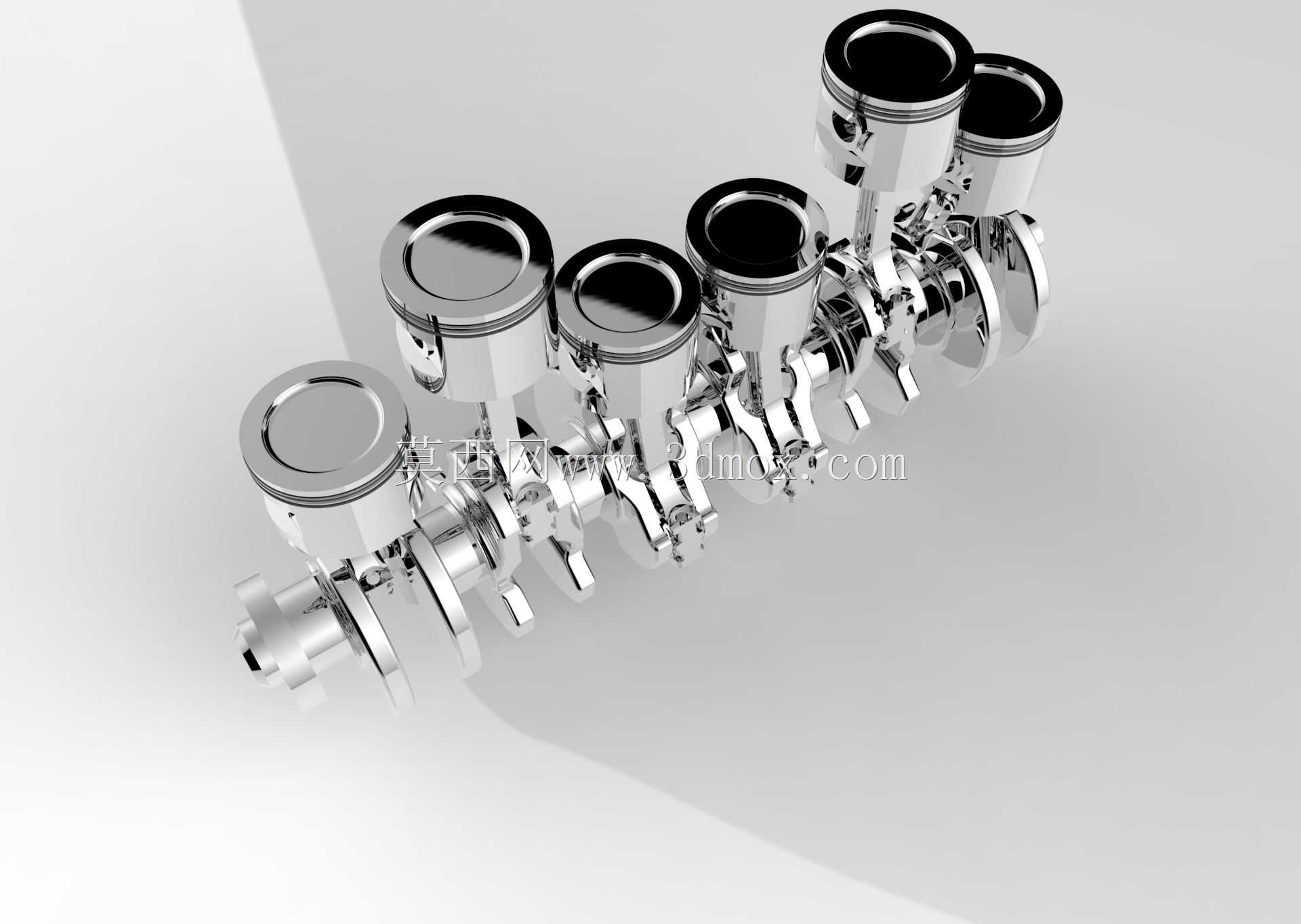

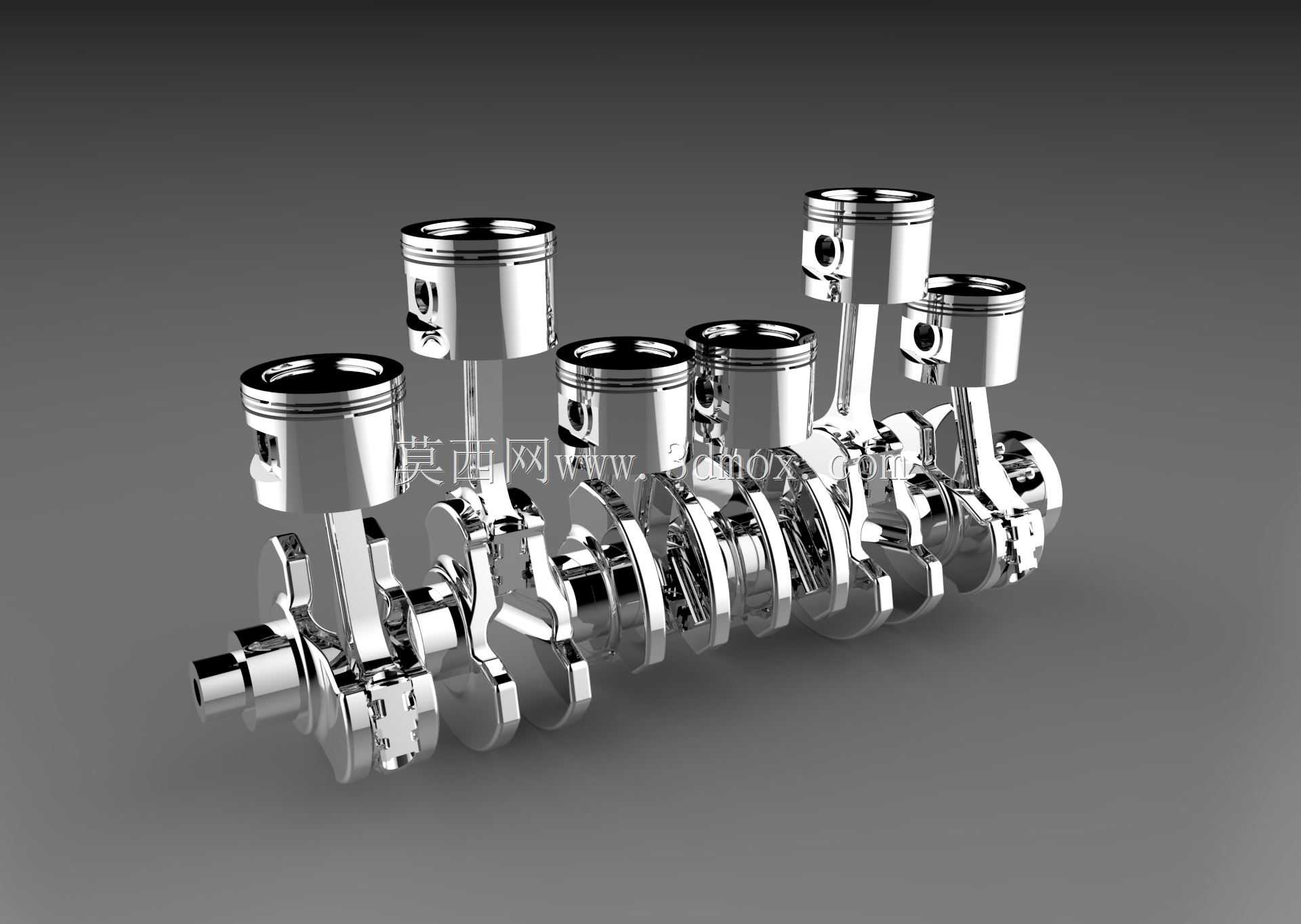

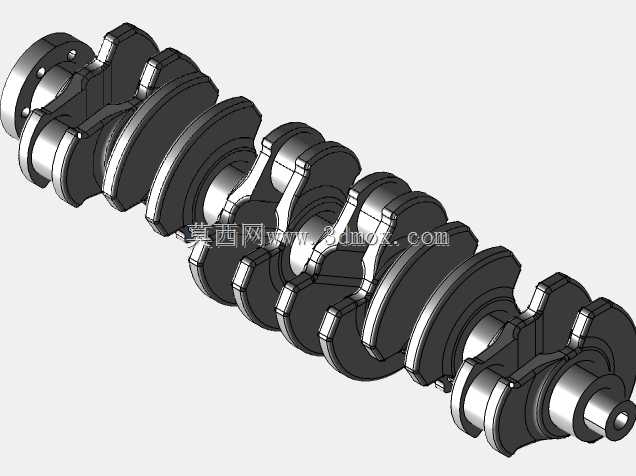

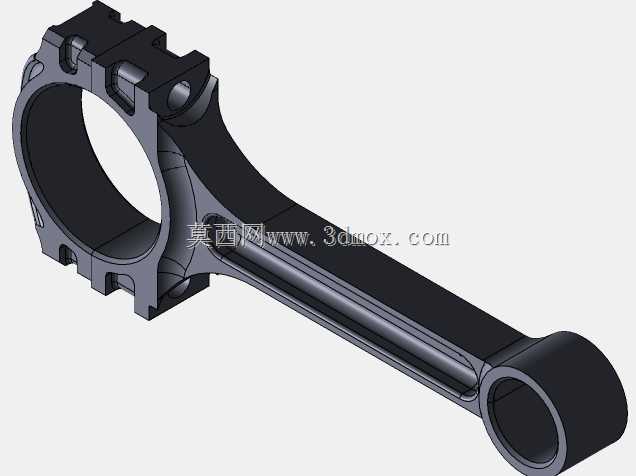

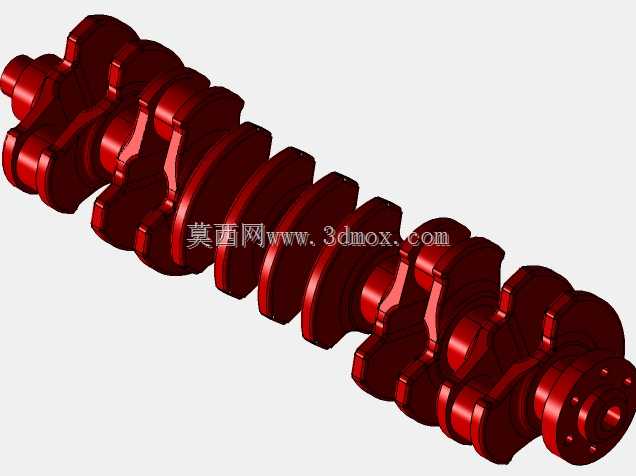

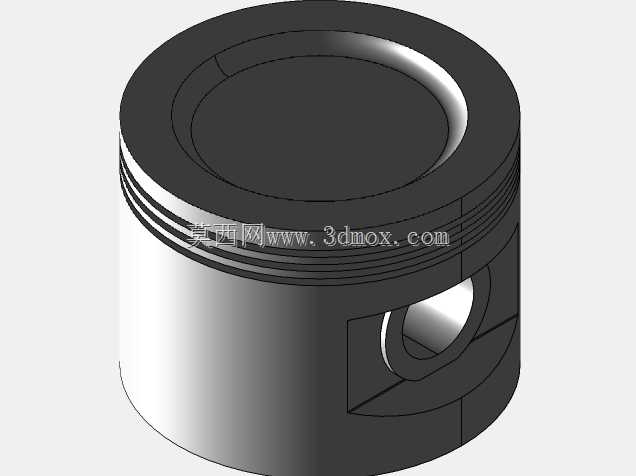

这套曲柄活塞联动组件是直列六缸往复式内燃机的核心动力转换单元，主要应用于大排量乘用车辆、商用货运车辆、小型工程动力设备以及固定式发电机组的动力舱内部，承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩输出的核心职能，是整套动力系统实现动力输出的核心载体。在实际运行场景中，活塞组件承接燃烧室爆燃产生的高压冲击力，通过活塞销将直线作用力传递至连杆结构，再由连杆带动曲轴做定轴旋转运动，最终将动力传递给后端的飞轮、离合器以及传动系统，驱动整车或配套设备完成作业动作。整套组件采用直列等缸距排布设计，六个活塞沿曲轴轴向等间距分布，相邻缸做功行程错开120度曲轴转角，能够有效抵消一阶和二阶往复惯性力，让动力输出过程更加平顺，大幅降低整机运行过程中的振动与噪音，提升动力系统的运行稳定性与NVH表现。设计过程中，活塞头部预留了完整的活塞环安装槽位，可分别安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部做了适配缸径的型面优化，能够在往复运动过程中保持稳定的导向，避免活塞在缸内出现偏磨、敲缸等异常工况。连杆采用了变截面工字梁结构设计，在保证足够结构强度、能够承受最高燃烧压力冲击的前提下，尽可能降低连杆自身的往复运动质量，减少惯性力带来的额外负载。曲轴采用全支撑结构设计，每个曲柄臂之间都设置有主轴颈支撑，能够承受更高的输出扭矩与转速负载，曲柄臂上集成了平衡重结构，用于平衡曲柄销与连杆大头旋转产生的离心力，进一步降低曲轴高速旋转时的振动载荷。整套组件的安装边界严格匹配常规直列六缸发动机的缸体中心距、缸径参数、曲轴主轴颈同轴度要求，活塞销孔与连杆小头、曲轴连杆轴颈的配合公差均按照量产内燃机的装配精度设定，可直接用于动力系统的结构验证、装配工艺模拟以及教学演示场景。外形尺寸上，整套组件的轴向长度适配常规3.0-4.0排量直列六缸发动机的缸体长度要求，曲柄回转半径严格匹配设定的活塞行程，活塞在上止点、下止点位置时与曲轴平衡重、缸体下部的间隙均预留了足够的安全余量，避免运动过程中出现运动干涉。在实际应用中，这套组件的结构合理性直接决定了发动机的动力输出效率、运行可靠性与使用寿命，平顺的结构设计能够让发动机在高转速工况下依然保持稳定的运行状态，降低各摩擦副的异常磨损，延长整机的保养周期与使用寿命。
