乘用车辆操控转向方向盘结构设计

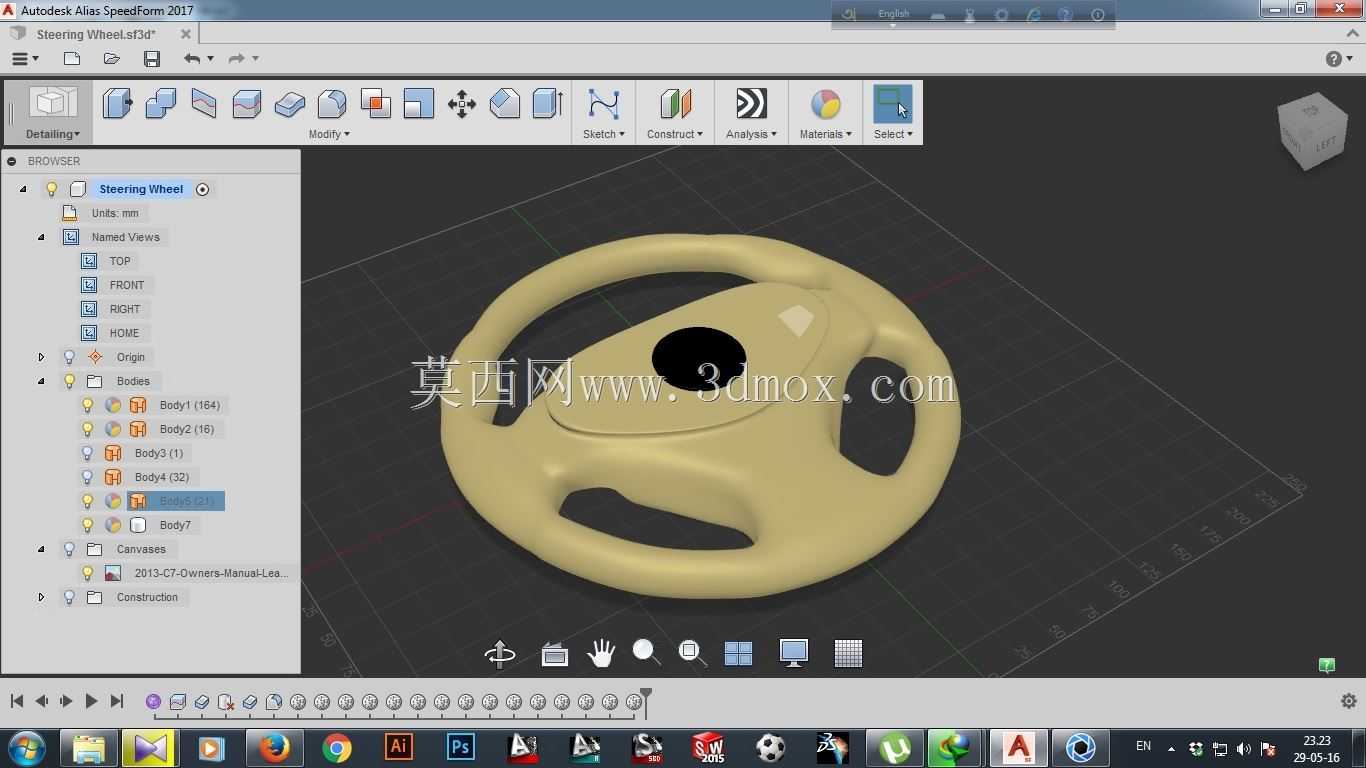

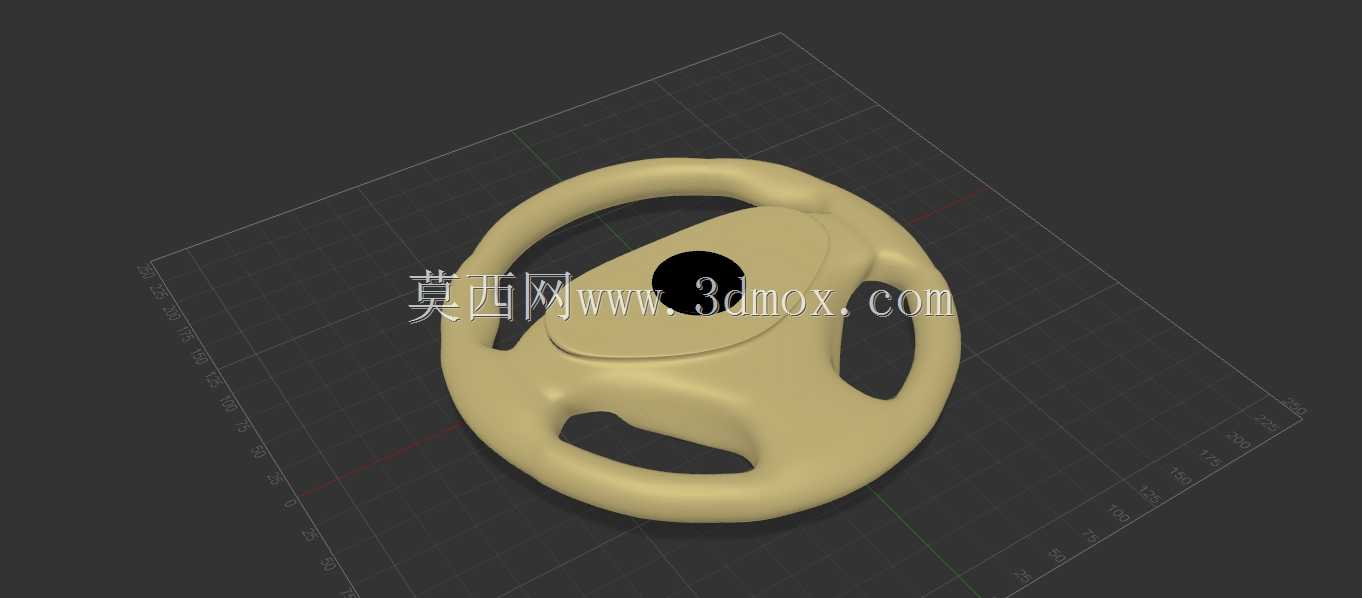

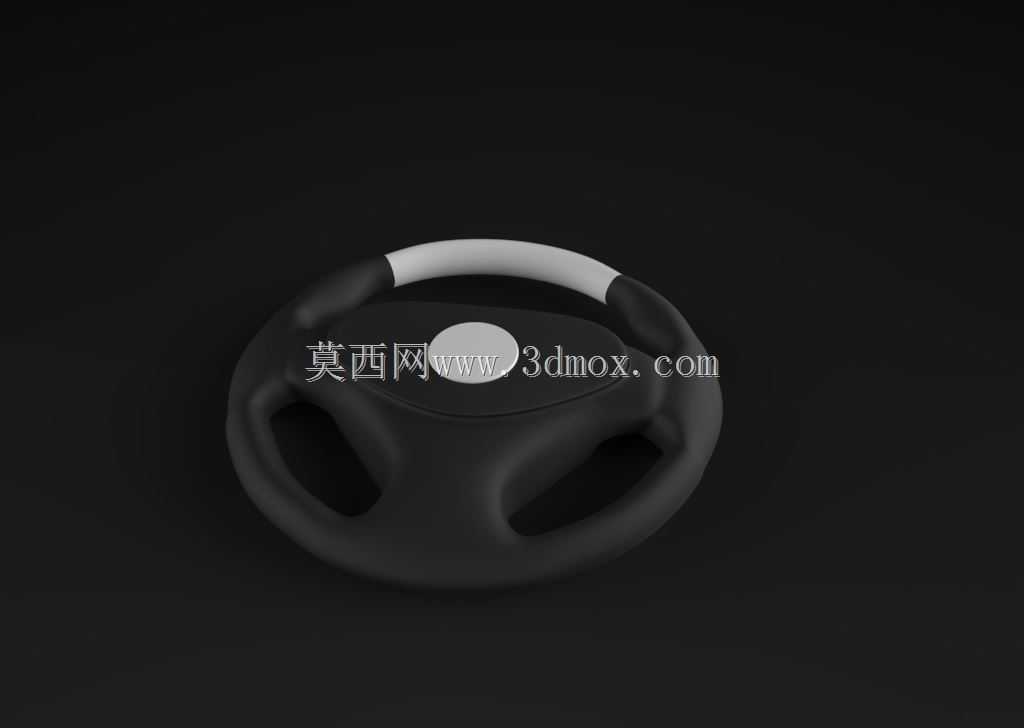

作为整车人机交互的核心操控部件，方向盘的设计直接关联驾驶操作的精准度、长时间驾驶的疲劳度以及碰撞场景下的被动安全表现，在整车转向系统架构里，它是驾驶员输入转向意图的直接载体，所有转向力矩的初始输入都通过这个部件传递到转向柱，再经转向机放大后带动车轮完成角度偏转。日常的城市通勤、高速巡航、复杂山路转向等场景下，方向盘的握持手感、轮圈截面轮廓、辐条布局都会直接影响驾驶员的操作反馈，比如轮圈的握持直径通常会结合不同车型的定位做适配，家用取向车型会采用稍大的握持截面来降低长时间握持的肌肉紧张度，运动取向车型则会适当缩小截面直径，提升转向操作的跟手程度。从结构设计的角度来看，这款三辐式方向盘的轮缘采用了非等径的轮廓设计，上部握持区域做了局部的差异化表面处理，既能够在驾驶员盲操作时提供位置感知反馈，也能在大角度转向换手时提供清晰的触感参照，避免转向过程中出现握持滑脱的问题。中部的轮毂区域是核心的安装基准位，内部预留了安全气囊模块的安装腔体，同时集成了喇叭触点的安装结构，轮毂与转向柱的连接花键尺寸需要严格匹配对应车型的转向柱输出轴规格，安装端面的平面度公差需要控制在合理范围内，避免装配后出现方向盘偏摆、转动卡滞的问题。三根辐条的布局充分考虑了握持空间的预留，下部两根辐条的弯曲弧度刚好避开了驾驶员握持轮缘下部时的手指活动空间，不会出现打方向时手指被辐条卡滞的情况，辐条与轮缘、轮毂的过渡区域做了连续的曲面顺接，既能够降低注塑成型时的应力集中风险，也能在日常使用中避免棱角磕碰带来的损伤。在安装边界的匹配上，方向盘装配后与转向柱护罩的间隙需要均匀控制，转动全行程内不能出现与周边组合开关、仪表台饰板的运动干涉，轮缘的后方预留了足够的空间布置换挡拨片等扩展功能件，不需要对基础结构做大幅修改就能适配不同配置等级的车型需求。转向操作的力矩传递路径上，轮缘受到的握持力矩通过辐条传递到中部轮毂，再通过花键连接传递到转向柱，整个结构的刚度需要满足极限转向工况下的强度要求，在驾驶员施加最大操作力矩时不能出现明显的结构形变，避免转向虚位过大影响操控精准度。表面的材质搭配也充分考虑了不同使用环境的适应性，轮缘的主体区域采用了软性包覆材质，提升握持的摩擦力与触感舒适度，上部的差异化区域采用了耐磨损的光滑材质，减少长期阳光直射、汗液侵蚀带来的材质老化掉色问题。从实际使用的功能特性来看，这款方向盘的结构设计兼顾了日常驾驶的操作便利性与安全性能，三辐的布局让驾驶员在3点、9点的标准握持位置有足够的支撑，大角度转向时的换手动作流畅，不会因为辐条的阻挡出现操作脱节，中部的安全气囊安装腔体的结构强度满足起爆时的承载要求，能够在碰撞场景下为气囊提供稳定的支撑，保证防护效果。在建模过程中，曲面的连续性处理是重点，轮缘的环形曲面与辐条的过渡面需要达到G2连续，避免后续做渲染、结构分析或者模具开模时出现曲面折痕，影响最终产品的外观质感与成型质量，各个安装孔位、定位卡扣的位置都需要和周边件的安装点完全对应，装配公差累积需要控制在整车允许的范围内，避免出现装配间隙不均、按键卡滞等装配问题。
