可全向转向的轮式移动底盘结构设计

　　这款轮式移动底盘的核心设计目标，是解决狭小空间内载具无法灵活转向、移动路径受限的痛点，在仓储物料转运、车间工位间工件配送、窄通道巡检作业等场景中，常规转向结构的载具需要预留较大的转弯半径，在通道宽度有限、堆垛密集的作业区域内，往往需要多次进退调整才能完成转向或对位操作，不仅拖慢作业效率，还容易在调整过程中剐蹭周边设备或物料，而这款底盘通过轮组的独立角度偏转设计，可实现整车绕自身中心的360度原地旋转，也能完成斜行、横移等特殊移动动作，对作业空间的适配性大幅提升。

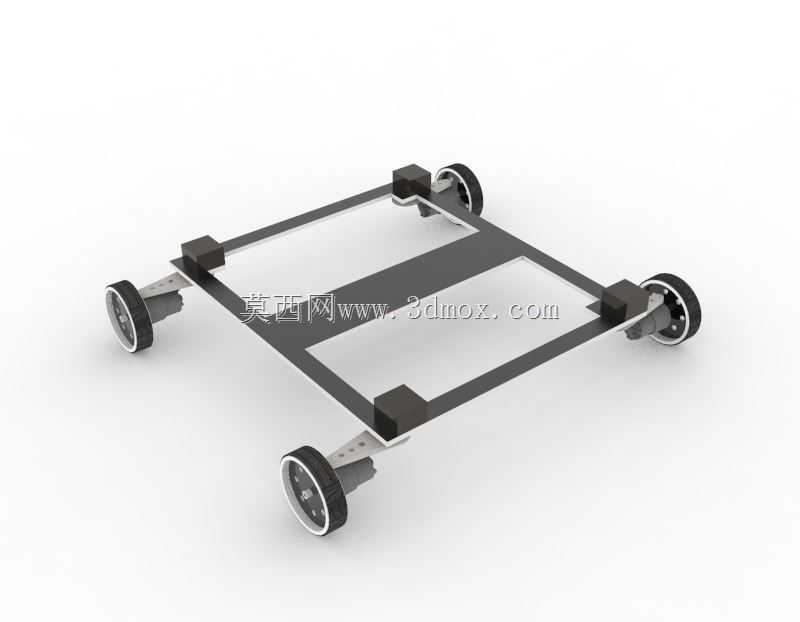

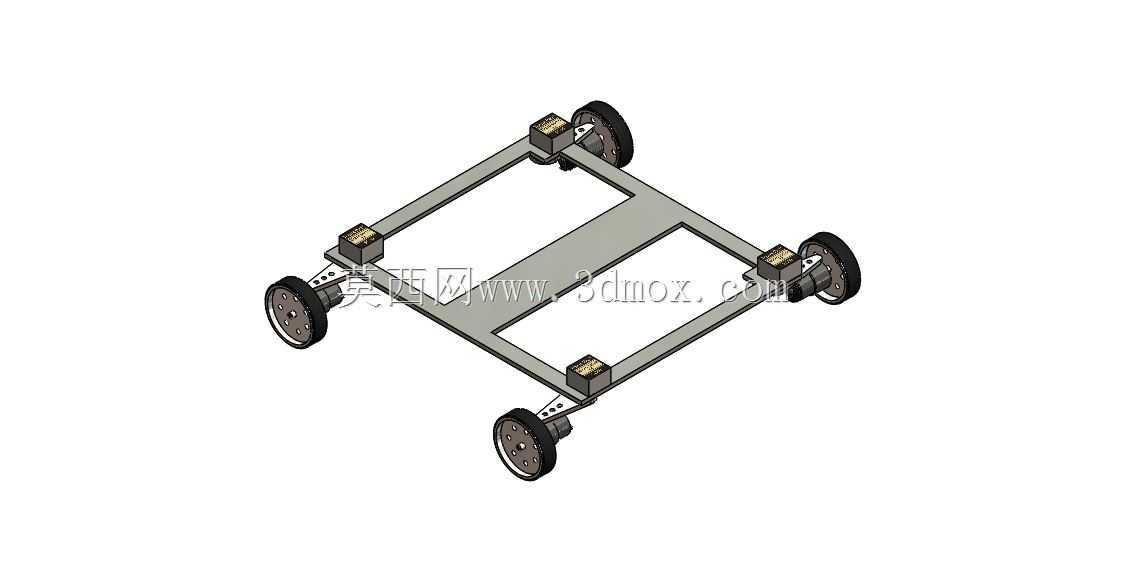

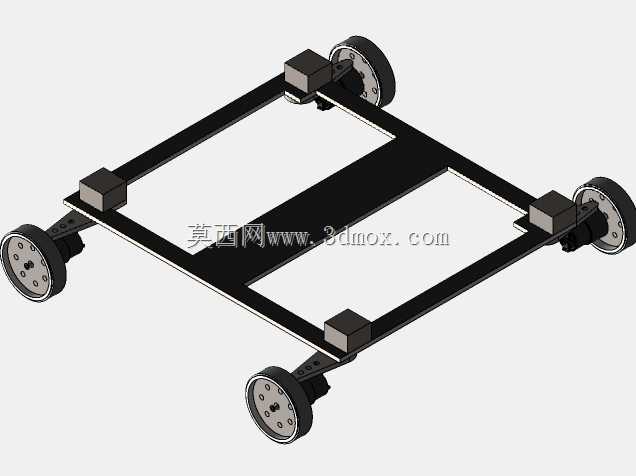

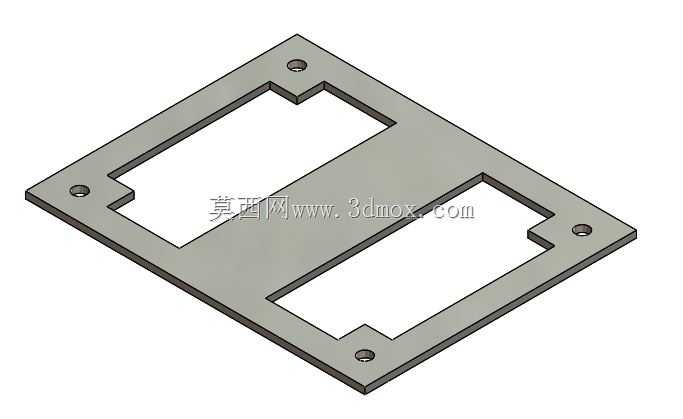

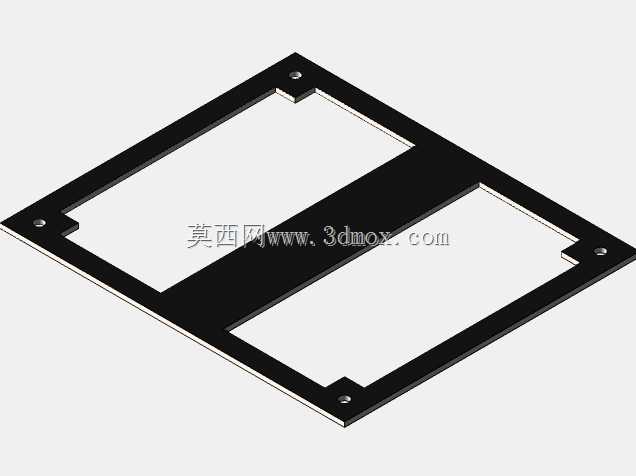

　　从结构设计逻辑来看，这款底盘没有采用传统的阿克曼转向结构，而是给四个轮组都配置了独立的转向偏转自由度，每个轮组都可绕自身垂直安装轴进行大角度转动，当四个轮组同时偏转至对应角度时，车轮的滚动方向切线可共同交汇于底盘平面内的任意一点，既可以把旋转中心设置在底盘几何中心实现原地自旋，也能把旋转中心设置在底盘外侧完成小半径转弯，甚至可以让四个轮组全部偏转90度，实现整车横向平移，在对接窄工位、停靠侧边货架时不需要反复调整车身角度。底盘的主体承载框架采用矩形框式结构，两根纵向主承重梁搭配两根横向连接梁形成封闭的受力框架，轮组安装座直接固定在主承重梁的四个端点位置，让轮组的支撑反力直接作用在主承力结构上，避免额外的转接结构带来的刚度损失，框架中间的镂空区域既可以用来安装驱动控制模块、动力电源，也可以根据实际搭载需求固定载货平台、机械臂安装座等上层功能组件，不会和轮组的转向运动轨迹产生干涉。

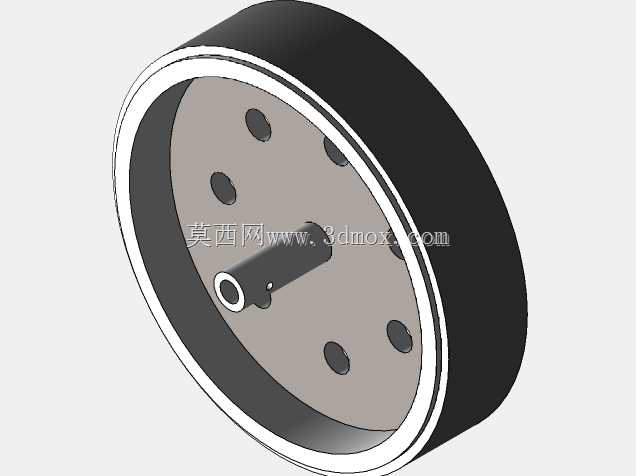

　　轮组部分的设计兼顾了承载能力和运动灵活性，每个轮组都包含行走轮、轮架、转向连接轴三个核心部分，行走轮采用硬质橡胶包覆的轮面，既可以在环氧地坪、水泥地面等常见工业地面上获得足够的摩擦力，也能减少滚动过程中的震动传导到上层搭载设备；轮架采用折弯焊接结构，把车轮的转动支撑和转向轴的安装座整合为一体，转向轴和底盘主梁上的安装套采用间隙配合，可保证转动过程中无卡滞，同时在安装套的上下端面设置耐磨衬垫，减少长期转动带来的磨损量，延长结构维护周期。在安装边界的设计上，这款底盘的整体外轮廓方正，四个轮组的最大外伸尺寸和框架主体的边缘齐平，没有突出的结构件，在通过狭窄通道时不需要额外预留突出部件的安全间隙，底盘的离地间隙控制在合理范围，既可以越过车间地面常见的接缝、小高度门槛，也不会因为重心过高影响转向过程中的稳定性，当轮组转到最大偏转角度时，车轮、轮架的运动轨迹全部在底盘自身的投影轮廓范围内，不会出现运动过程中部件超出车身剐蹭周边物体的问题。

　　在实际应用的适配性上，这款底盘的框架结构预留了充足的扩展安装空间，上层可以根据不同的使用场景搭载不同的功能组件，比如在仓储场景中可以加装载货平板或者辊筒输送机构，完成料箱的点对点转运；在巡检场景中可以加装传感器支架、摄像设备，完成设备巡检、环境监测的移动载体功能；在教学实训场景中可以加装控制模块，作为移动机器人开发的基础底盘使用。设计过程中对轮组的转向角度做了机械限位，避免转向角度过大导致线束缠绕、结构干涉，同时每个轮组的安装接口都采用标准化设计，单个轮组出现磨损或故障时可以快速拆卸更换，不需要对整体框架做额外加工，降低后期维护的难度和成本。底盘的受力分布经过优化，四个轮组的支撑点对称布置，当上层搭载的载荷重心落在框架中心区域时，每个轮组的承重基本一致，不会出现单个轮组受力过大导致轮面异常磨损、转向阻力增大的问题，在平整地面上移动时运行平稳，转向过程中不会出现明显的车身倾斜或抖动。
