管状构件定位用蜂窝状倾斜扶手夹结构

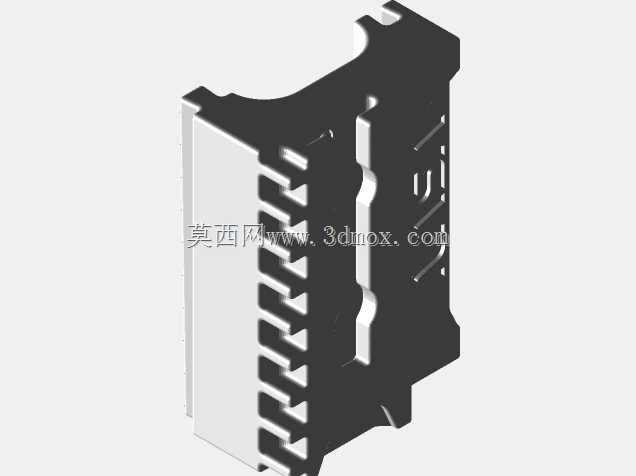

在商用扶手装配、工业管线辅助固定、模块化防护栏搭建这类现场作业场景里，管类构件的快速定位与长期紧固一直是影响装配效率和后期运维成本的核心环节，这款扶手夹正是针对这类场景的实际痛点完成的结构设计。不同于常规平口夹持件靠螺栓硬挤压产生摩擦力的固定逻辑，这款夹体采用了蜂窝状倾斜的夹持面设计，在实际装配过程中，夹体的倾斜接触面会顺着管材的轴向安装方向形成自然的导向倾角，作业人员在预装阶段不需要额外的辅助定位工装，只需要将夹体卡合在管材的预设安装位置，倾斜的蜂窝接触面就会先形成预定位的卡滞力，不会像平口夹那样在螺栓锁紧前出现沿管材轴向滑移、偏转的问题，能大幅减少预装阶段的反复调整时间。从功能特性来看，这款扶手夹的核心设计点在于夹持面的蜂窝状倾斜结构，这种结构并非单纯的减重设计，每一处蜂窝状的凹陷结构在螺栓锁紧过程中，都会形成多点位的局部微形变，相较于整面接触的平口夹，这种多点微形变的接触方式能在相同的螺栓锁紧扭矩下，获得更大的接触静摩擦力，同时不会因为局部压强过大在薄壁管材表面留下压痕损伤，尤其适配表面做了喷塑、阳极氧化处理的装饰类扶手管材，避免夹持损伤破坏外观防护层。在设计思路的落地过程中，结构团队首先针对常规管夹装配时的常见失效形式做了梳理：一是预装时滑移导致的安装位置偏差，二是长期受振动载荷后螺栓松动导致的夹体移位，三是硬接触夹持对薄壁管材的表面损伤。针对这三类问题，团队首先将夹持接触面设计为带0.25mm拉伸余量的倾斜导向结构，这个拉伸余量的设置并非随意取值，而是经过多轮装配验证得出的最优值——当夹体卡合到管材上时，倾斜面的最大拉伸形变量控制在0.25mm，既能够保证夹体在预装时可以顺利卡入不同公差带的标准管材，又能在卡入后依靠材料自身的回弹力形成足够的预紧摩擦力，不需要额外的手扶固定就可以完成预装对位。夹体的整体外形采用了对称式的半包络结构，安装边界充分考虑了现场装配的操作空间需求，夹体的螺栓过孔位置做了沉台设计，锁紧后螺栓头部不会突出夹体表面，避免在扶手使用过程中突出的螺栓头刮蹭过往人员的衣物或肢体，同时夹体的外侧边缘全部做了R2的圆角过渡，没有尖锐的铣削棱角，不管是在公共区域的扶手安装场景，还是工业设备的防护栏搭建场景，都能避免锐角带来的安全隐患。在安装适配性上，这款扶手夹的夹持弧面做了公差适配优化，能够兼容对应公称直径下正负0.3mm公差范围的圆管，不管是常规的不锈钢焊管、镀锌铁管还是工程塑料管材，都能实现稳定贴合，不会因为管材的生产公差出现夹持面局部贴合不实的问题。和常规的冲压式管夹不同，这款夹体的蜂窝倾斜结构是一体成型的，没有额外的焊接或拼接部件，在长期受交变载荷的使用场景下，不会出现焊缝开裂、拼接件松脱的问题，整体结构强度更稳定。在实际的项目验证过程中，这款扶手夹在意大利某工作室的模块化防护栏项目中完成了批量落地测试，针对现场紧凑的安装空间和耐久性要求，夹体的紧凑结构设计能够在管材间距较小的密集排布场景下顺利完成安装，不需要额外预留大的操作空间，同时蜂窝结构的优化在保证夹持强度的前提下，相比同规格的实心夹体降低了整体重量，不管是高空作业时的零件搬运，还是长期使用时的管材载荷负担都有明显优化。很多现场装配人员反馈，使用这款扶手夹时，单人就可以完成整段扶手的装配作业，不需要另一个人配合扶稳夹体定位，装配效率相比传统平口管夹提升了近40%，而且在后期的运维检查中，因为夹持面的多点静摩擦设计，螺栓的防松性能更好，不需要反复复紧螺栓，大幅降低了后期的运维工作量。针对不同的使用场景，夹体的结构也预留了足够的拓展空间，夹体的背部预留了标准的安装孔位，可以直接对接墙面固定座、横向连接杆件等配套构件，不需要额外加工转接件，能够适配直段扶手、转角扶手、倾斜坡道扶手等多种安装工况，不管是商用建筑的室内外扶手安装，还是工业生产区域的安全防护栏搭建，或是物流设备的辅助扶手固定，都能满足使用需求。
