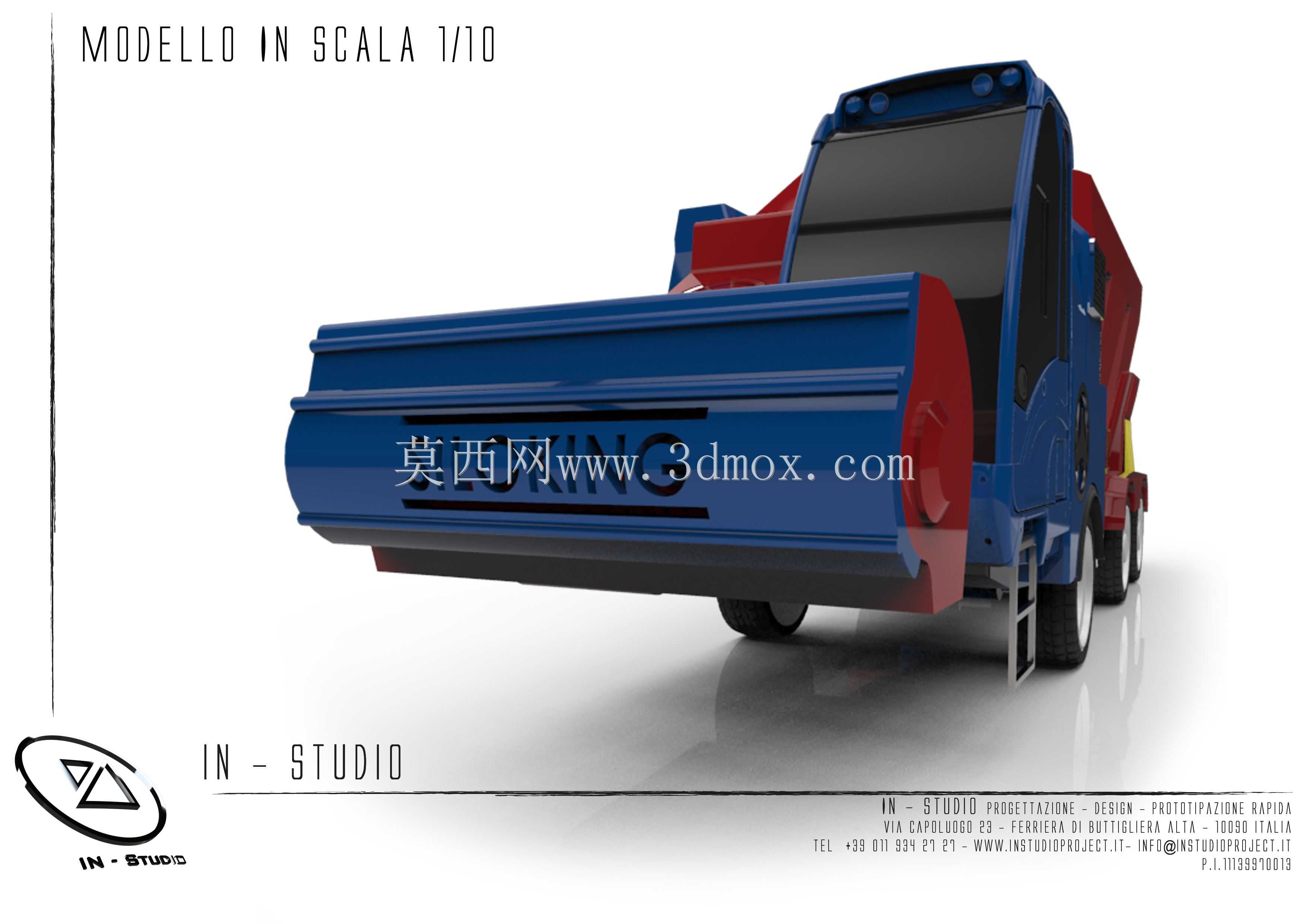

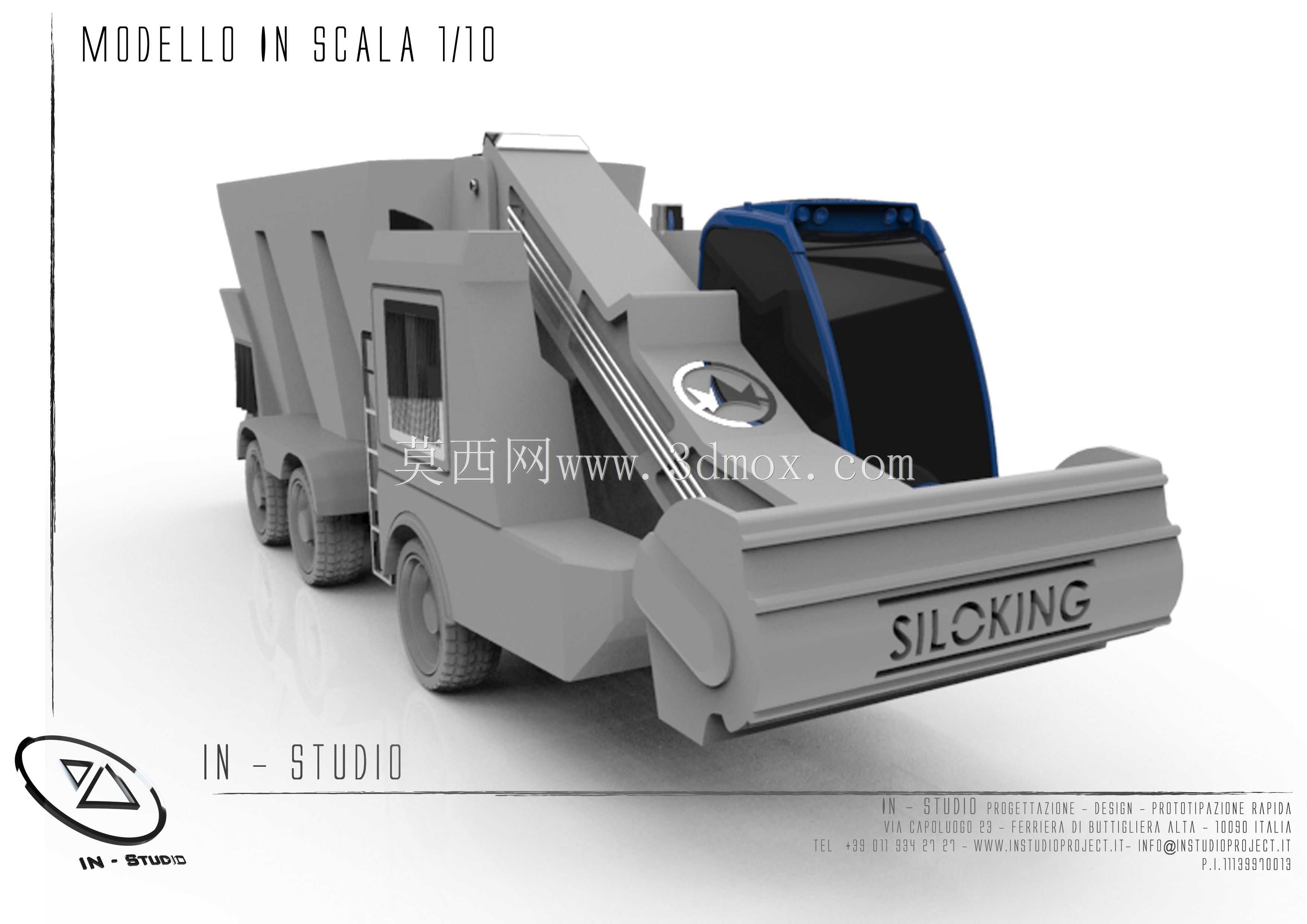

1:10比例自走式混合给料车缩比模型

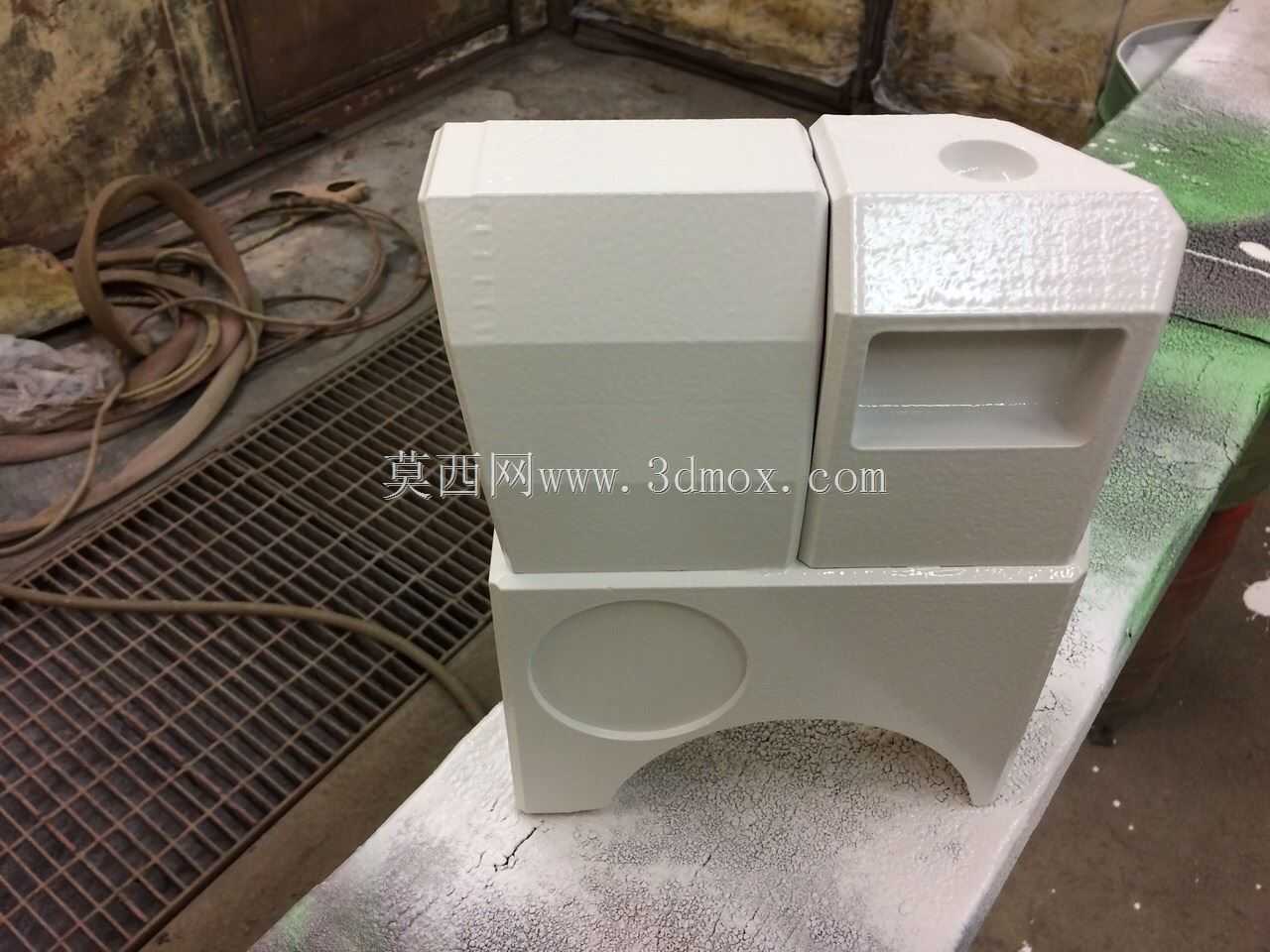

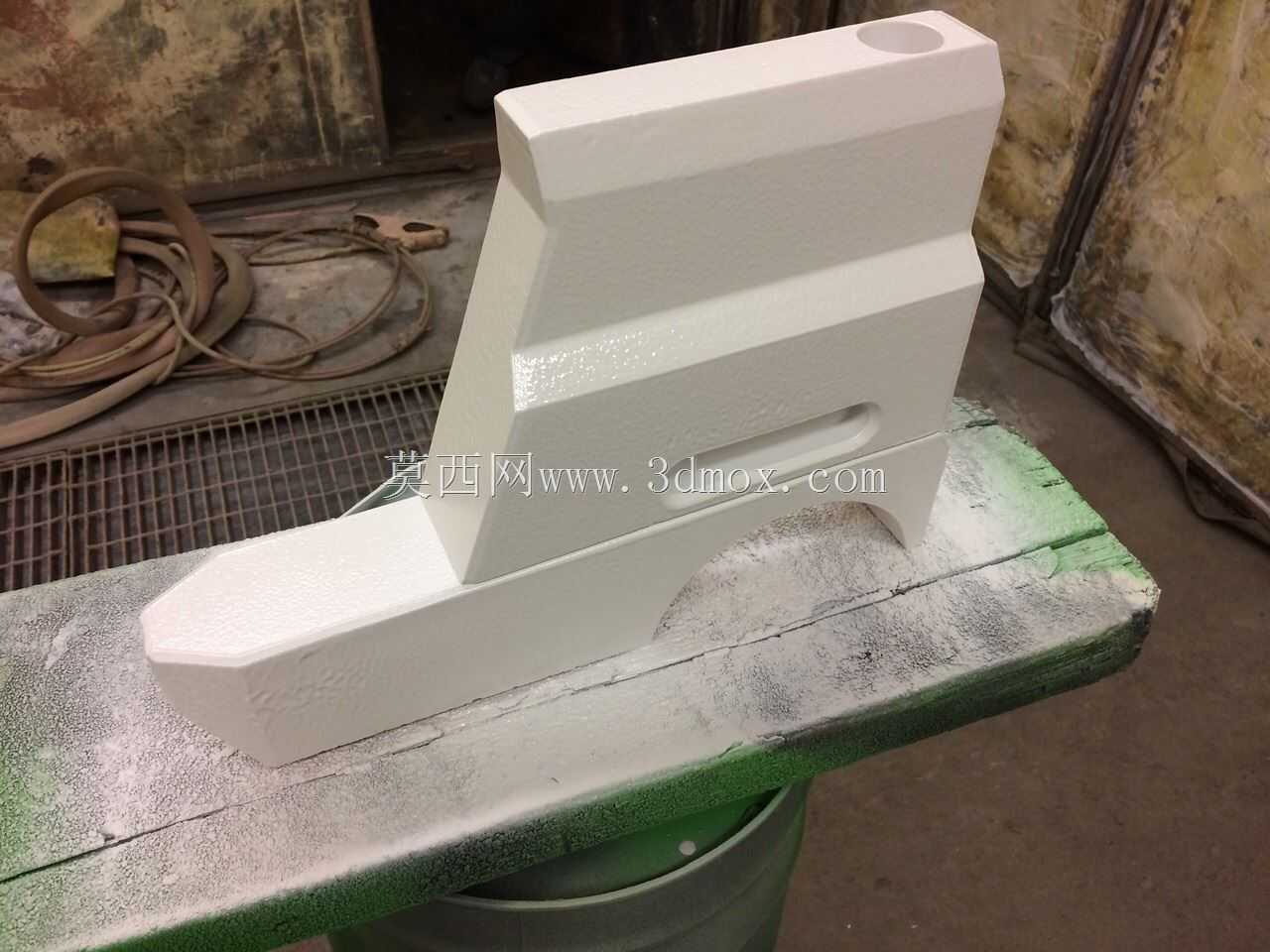

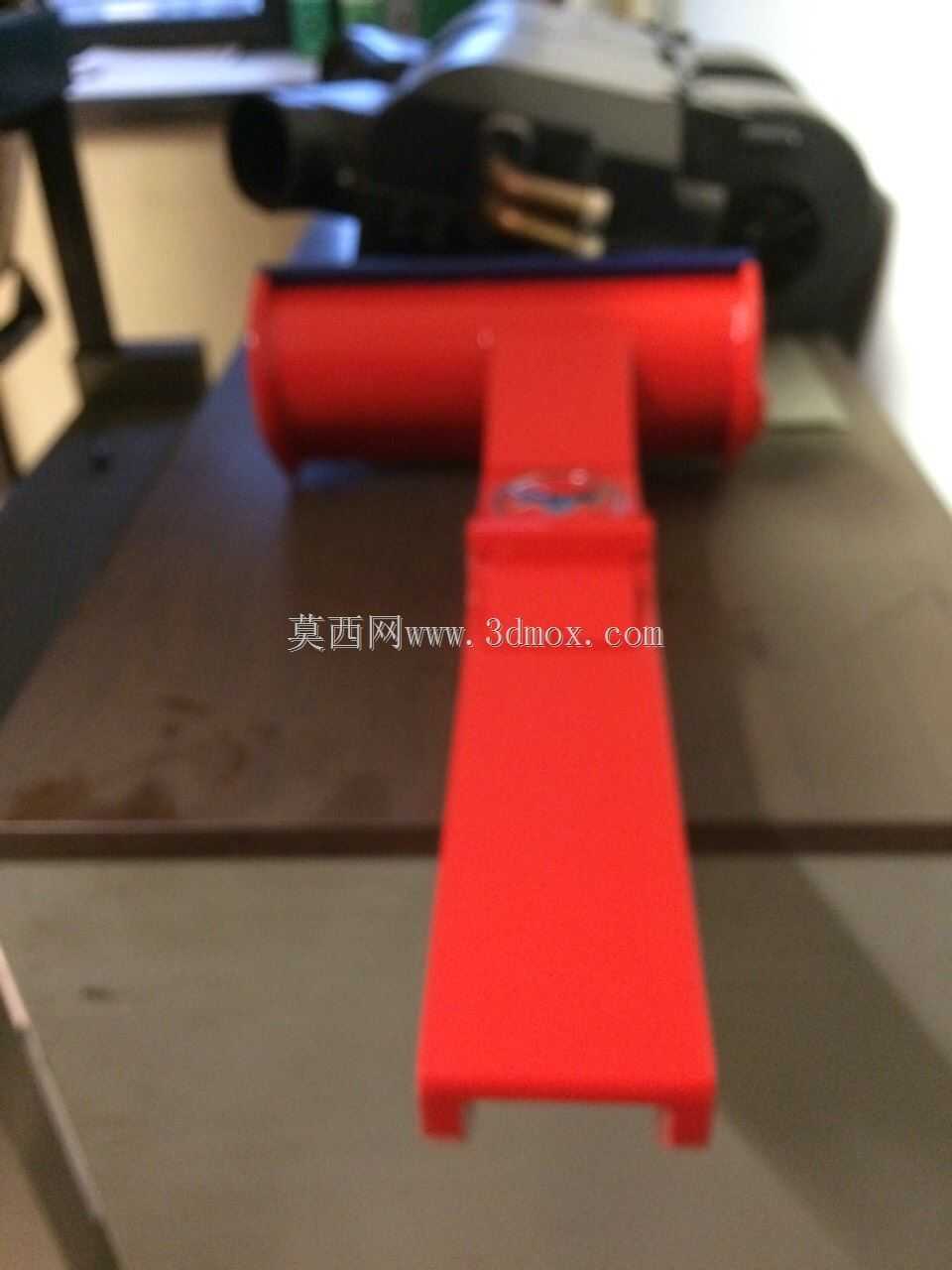

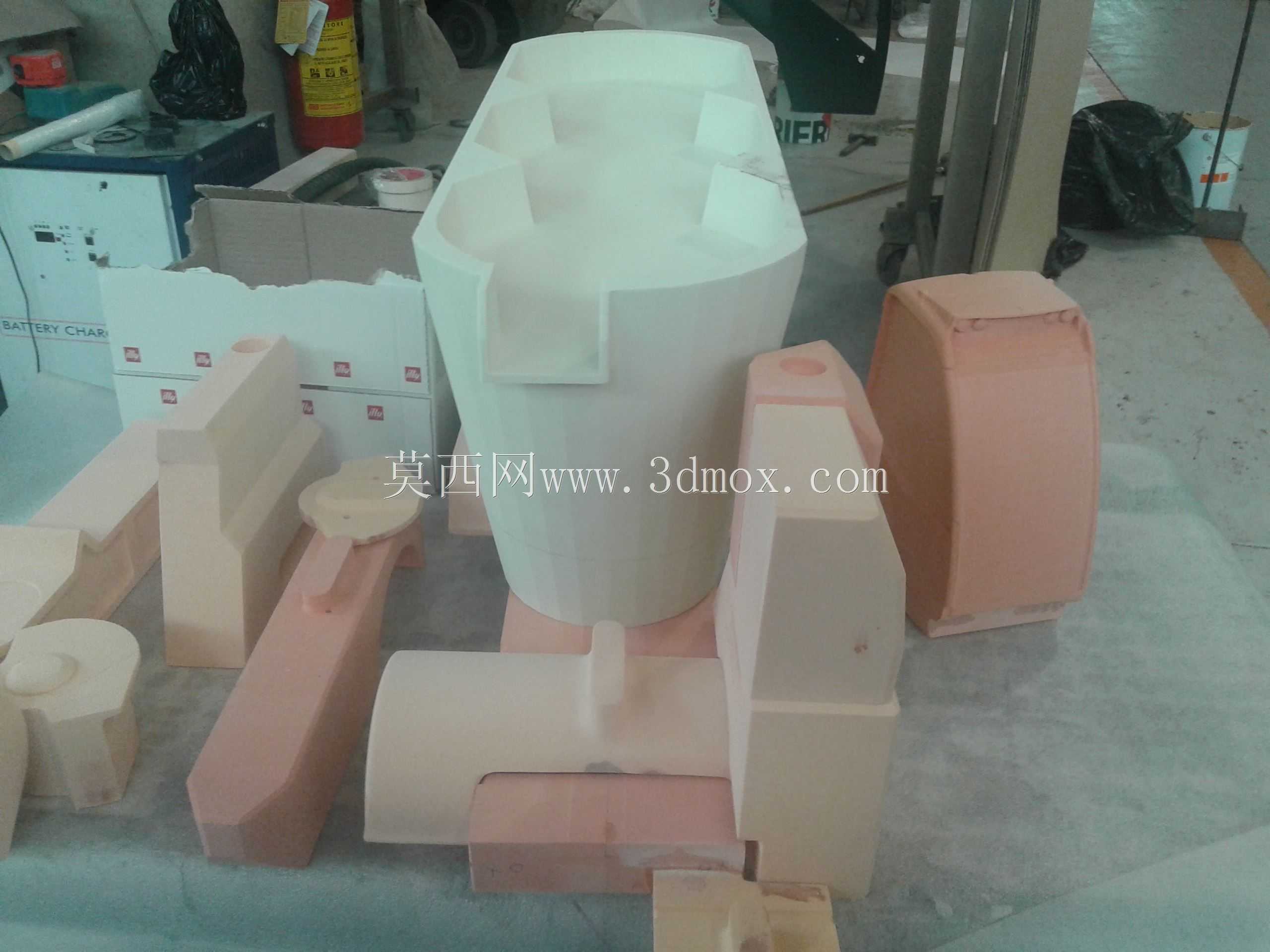

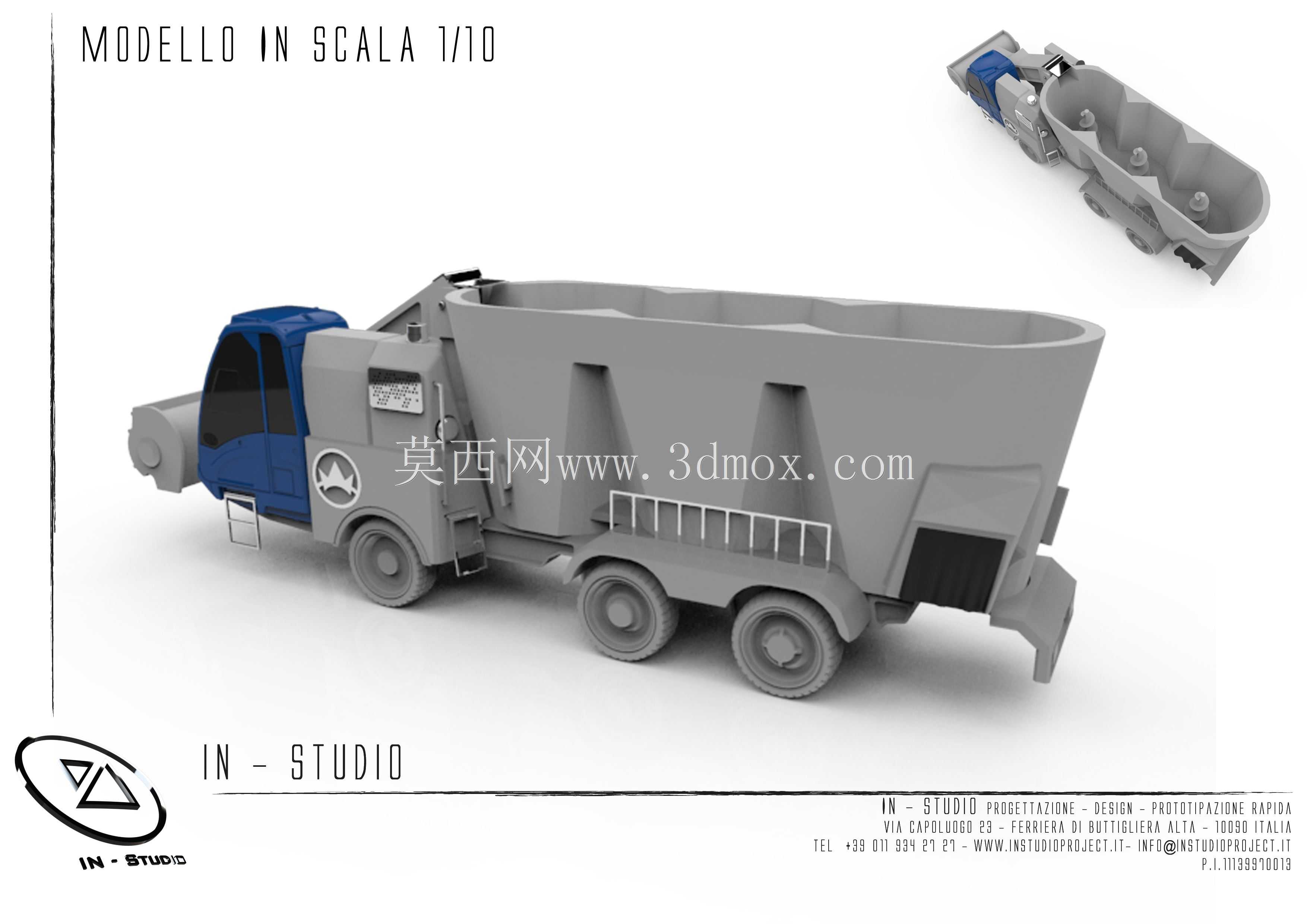

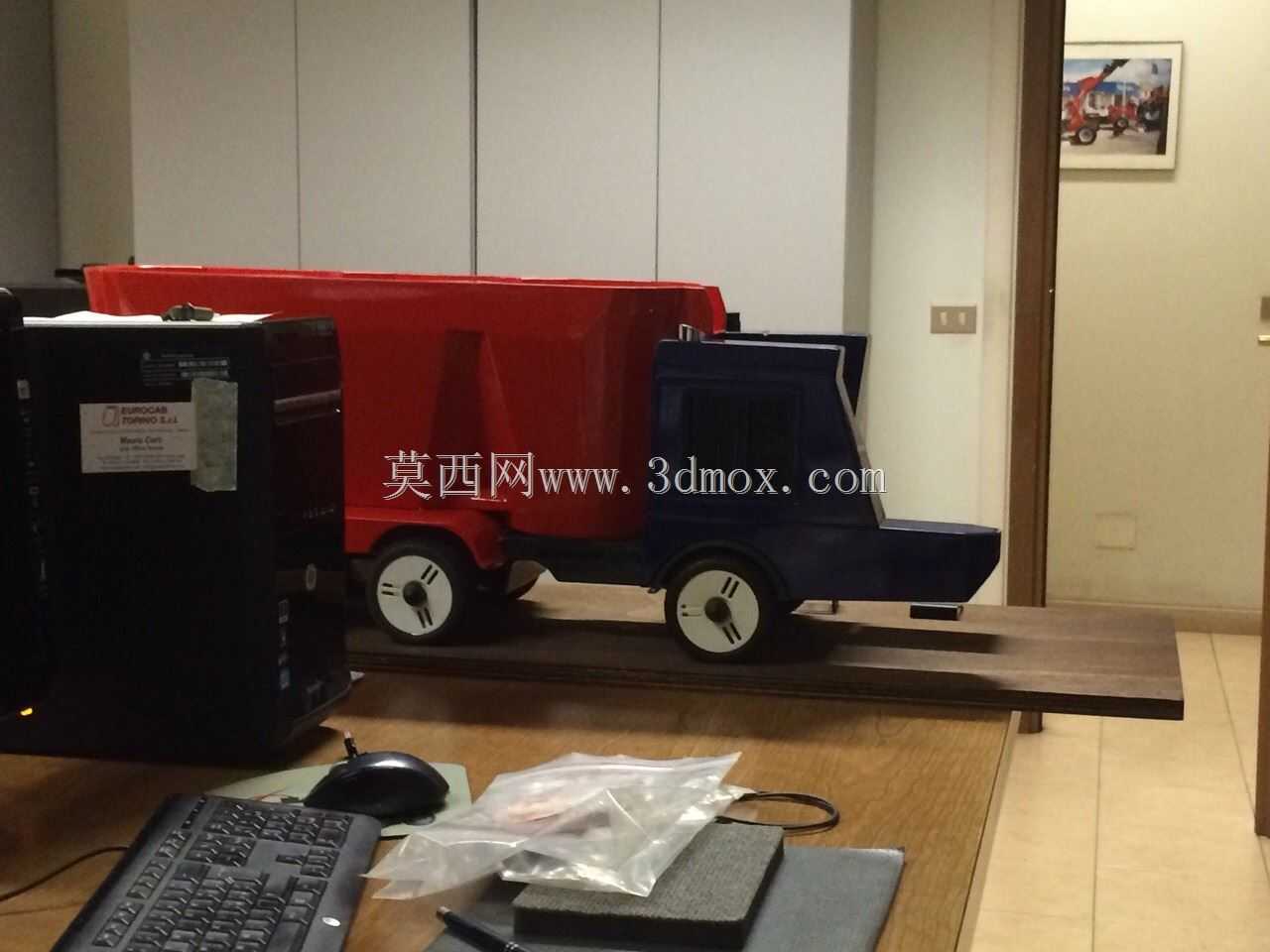

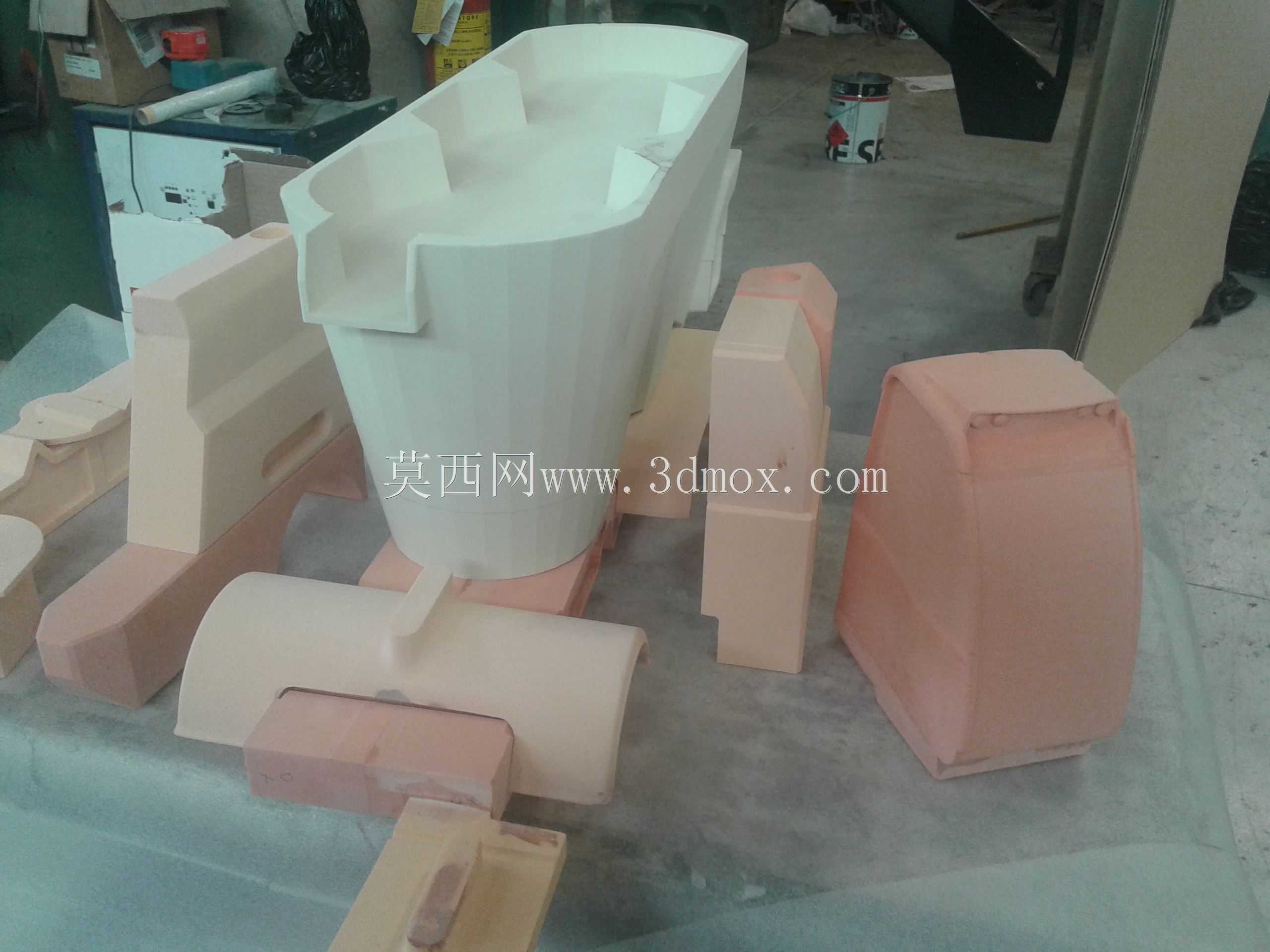

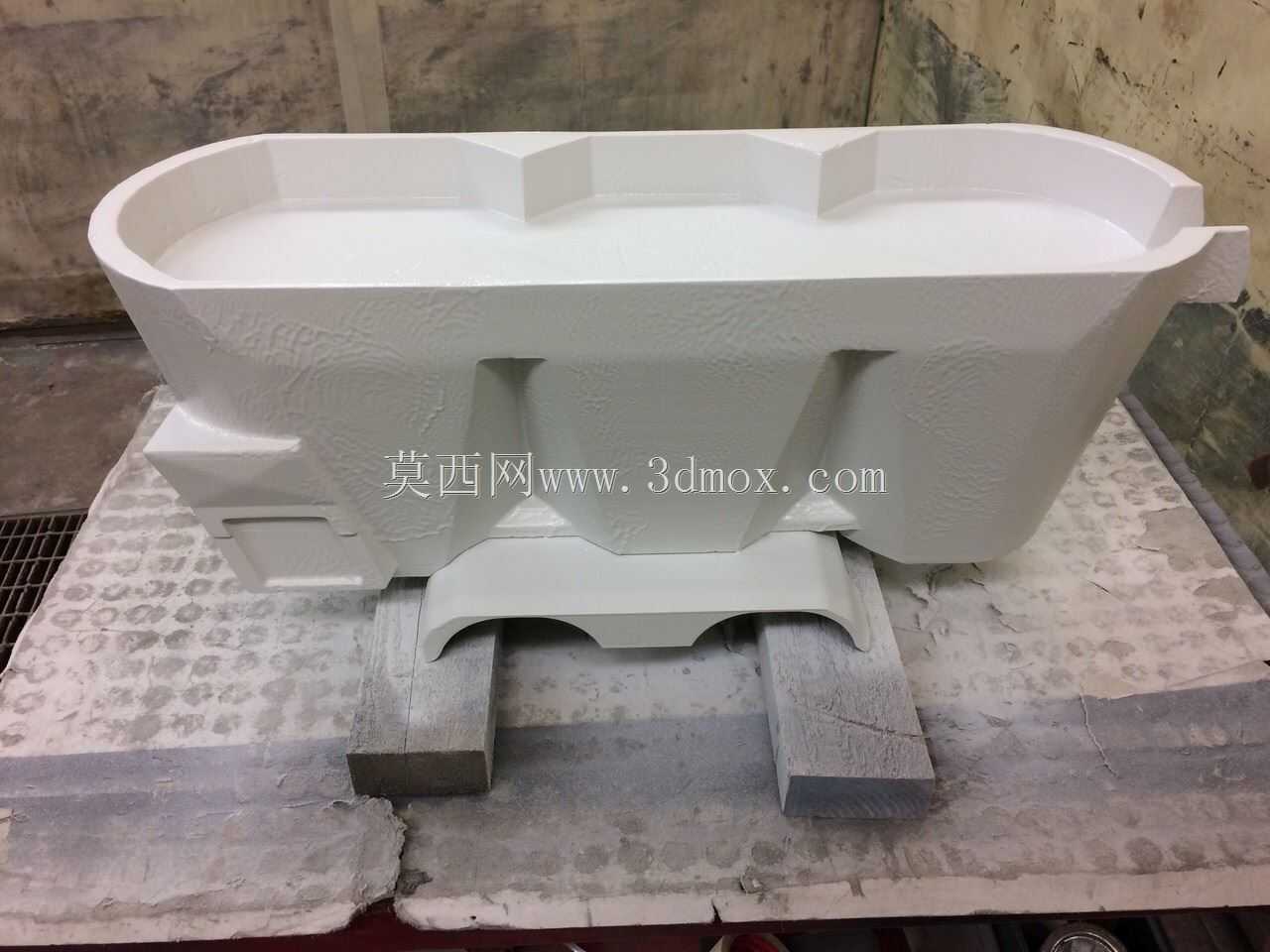

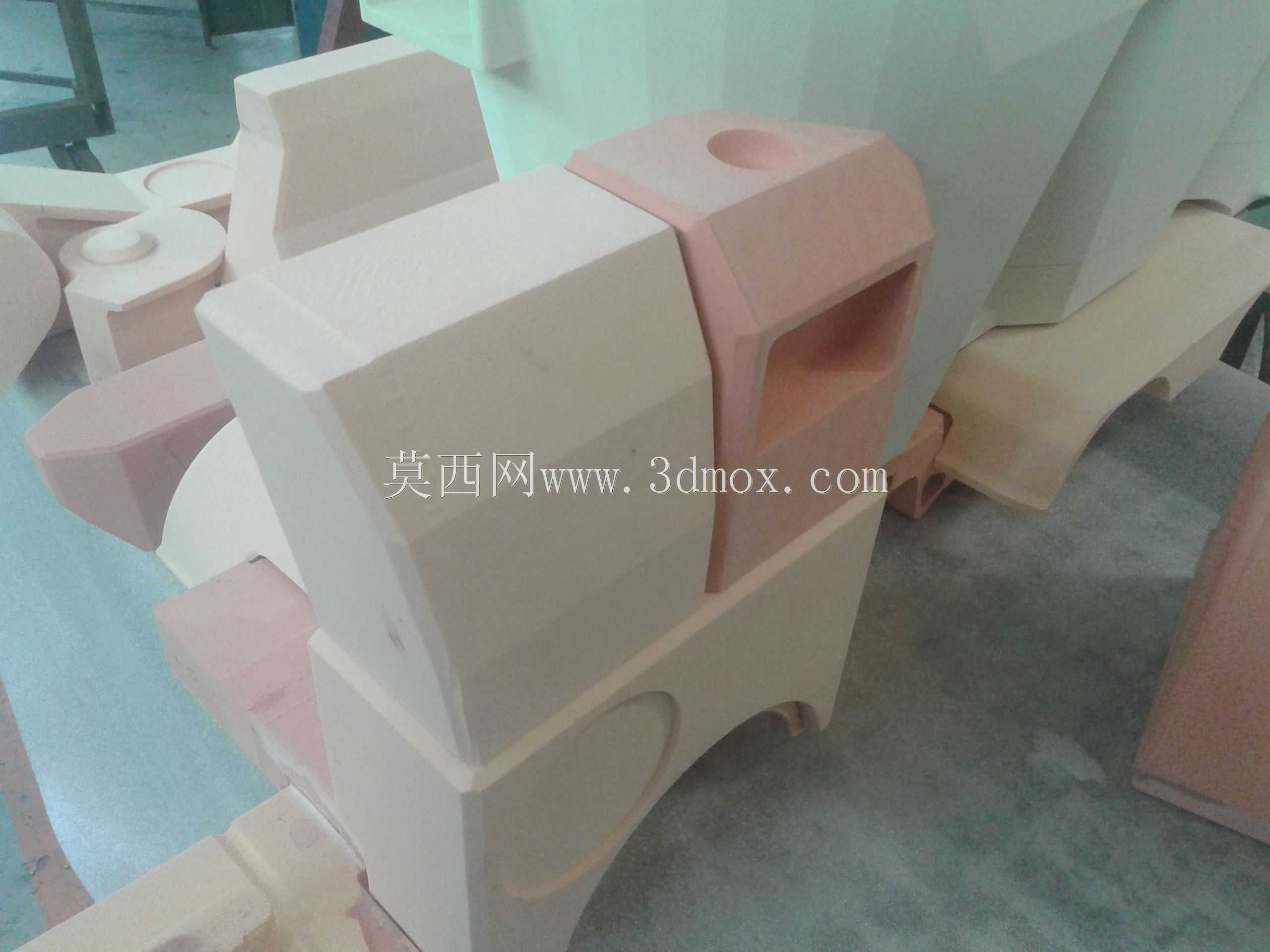

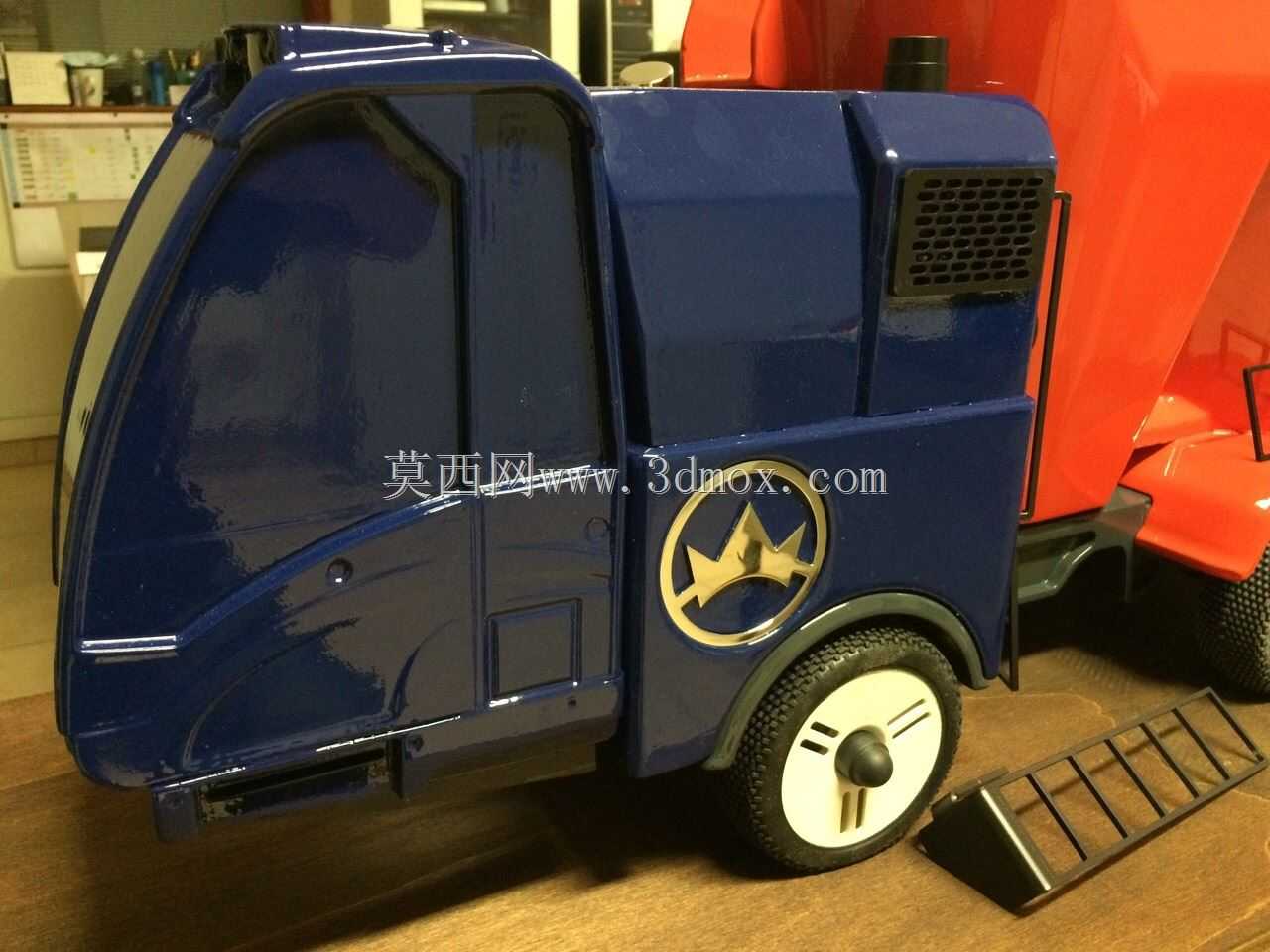

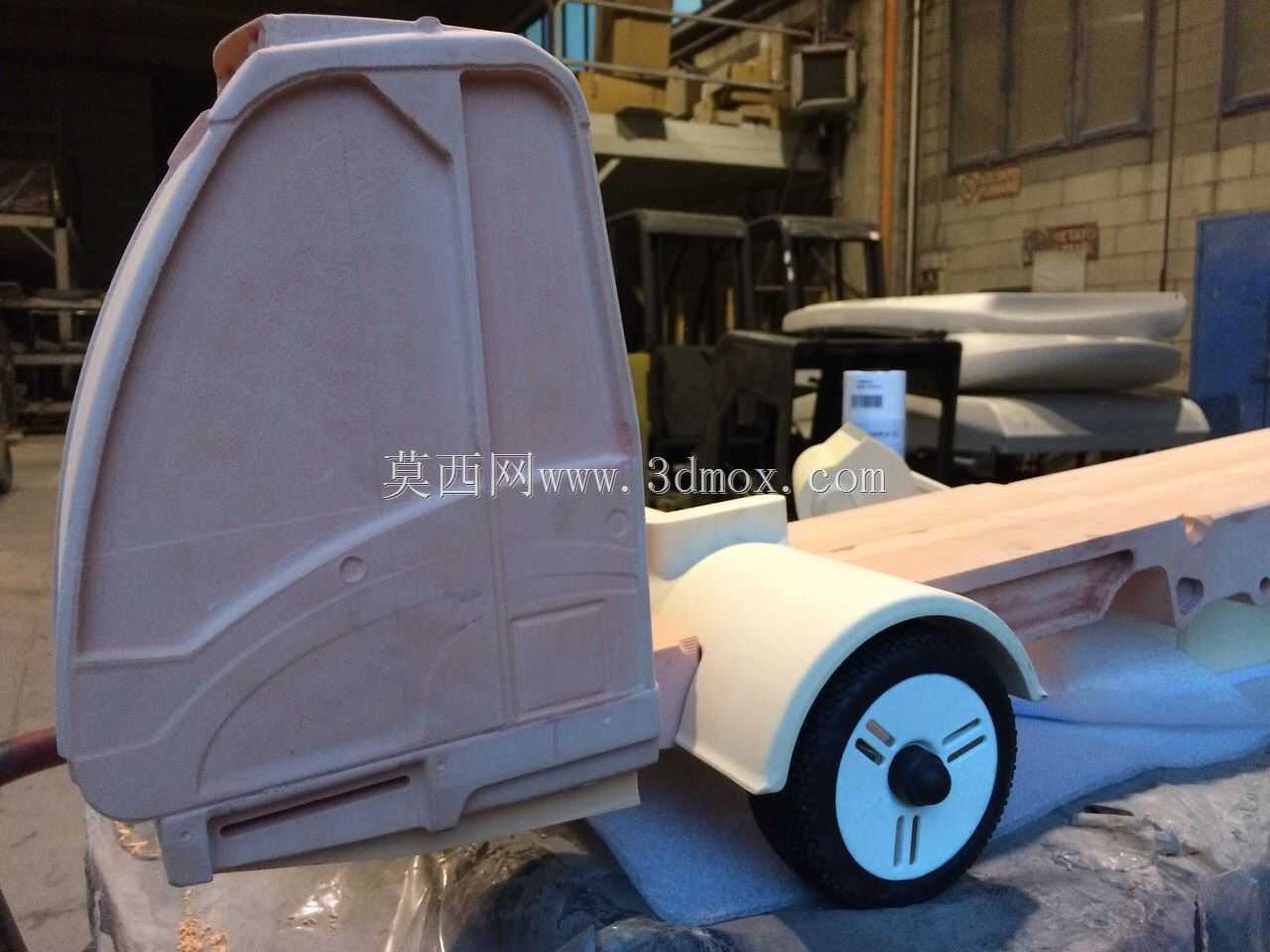

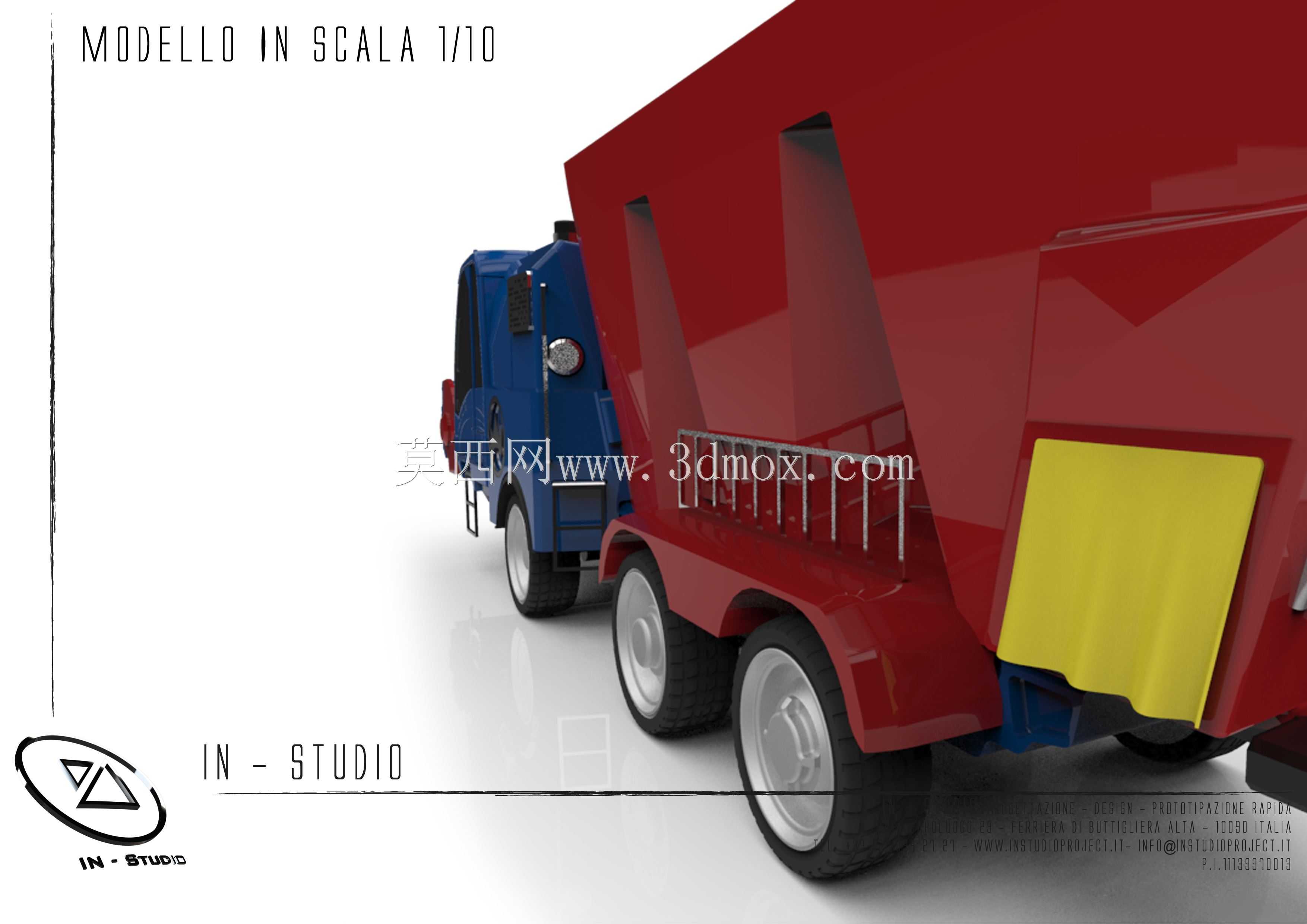

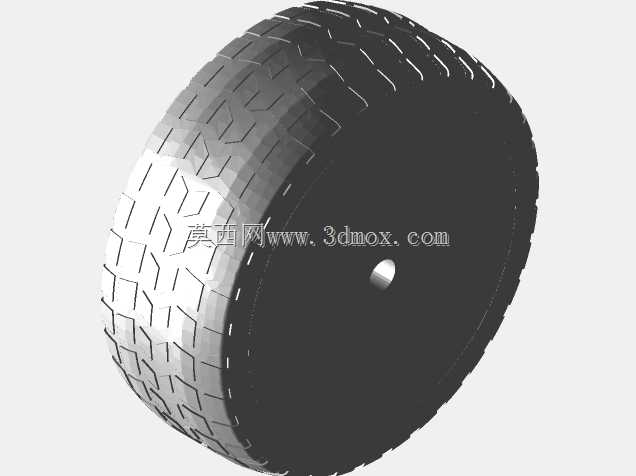

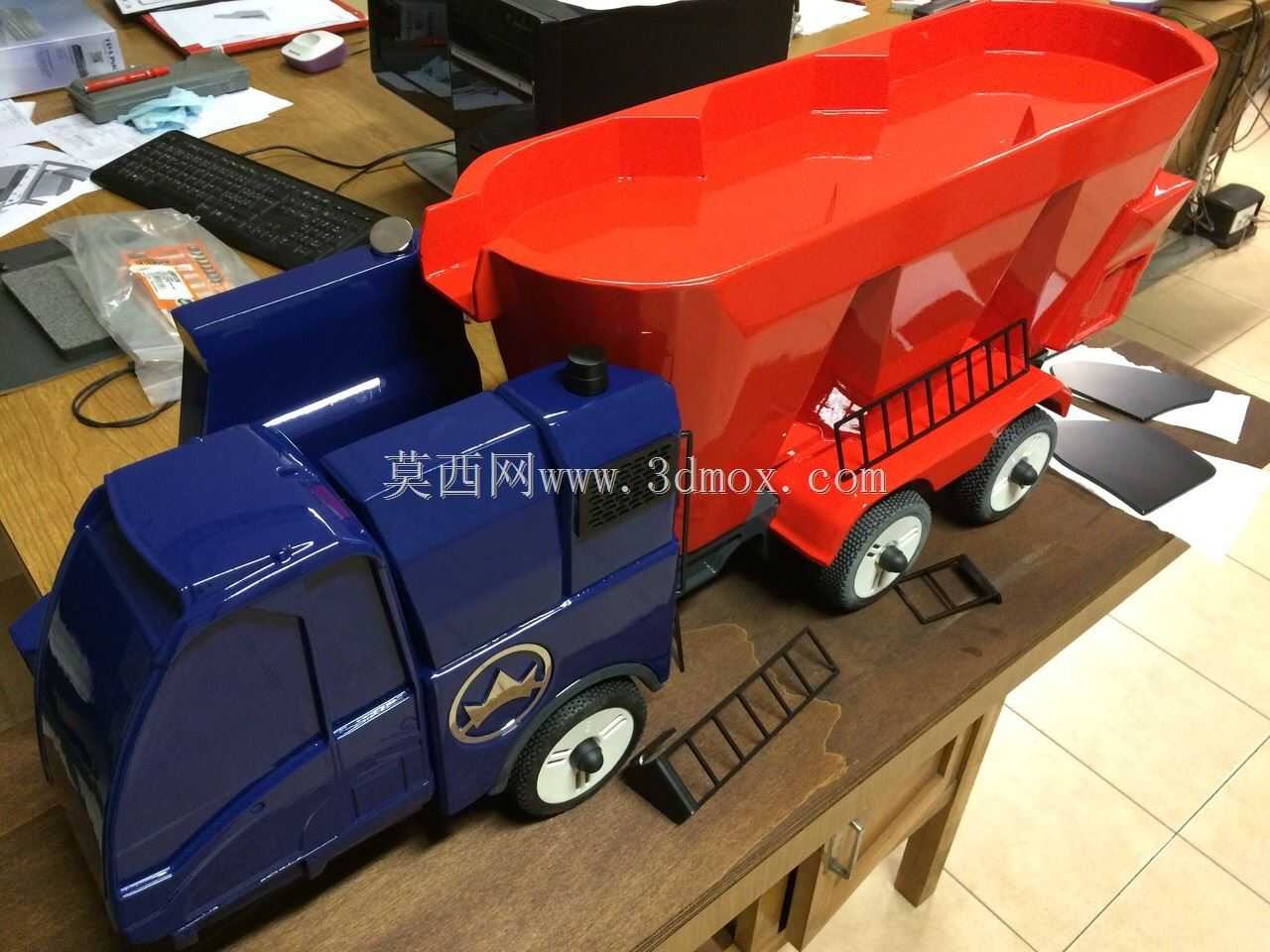

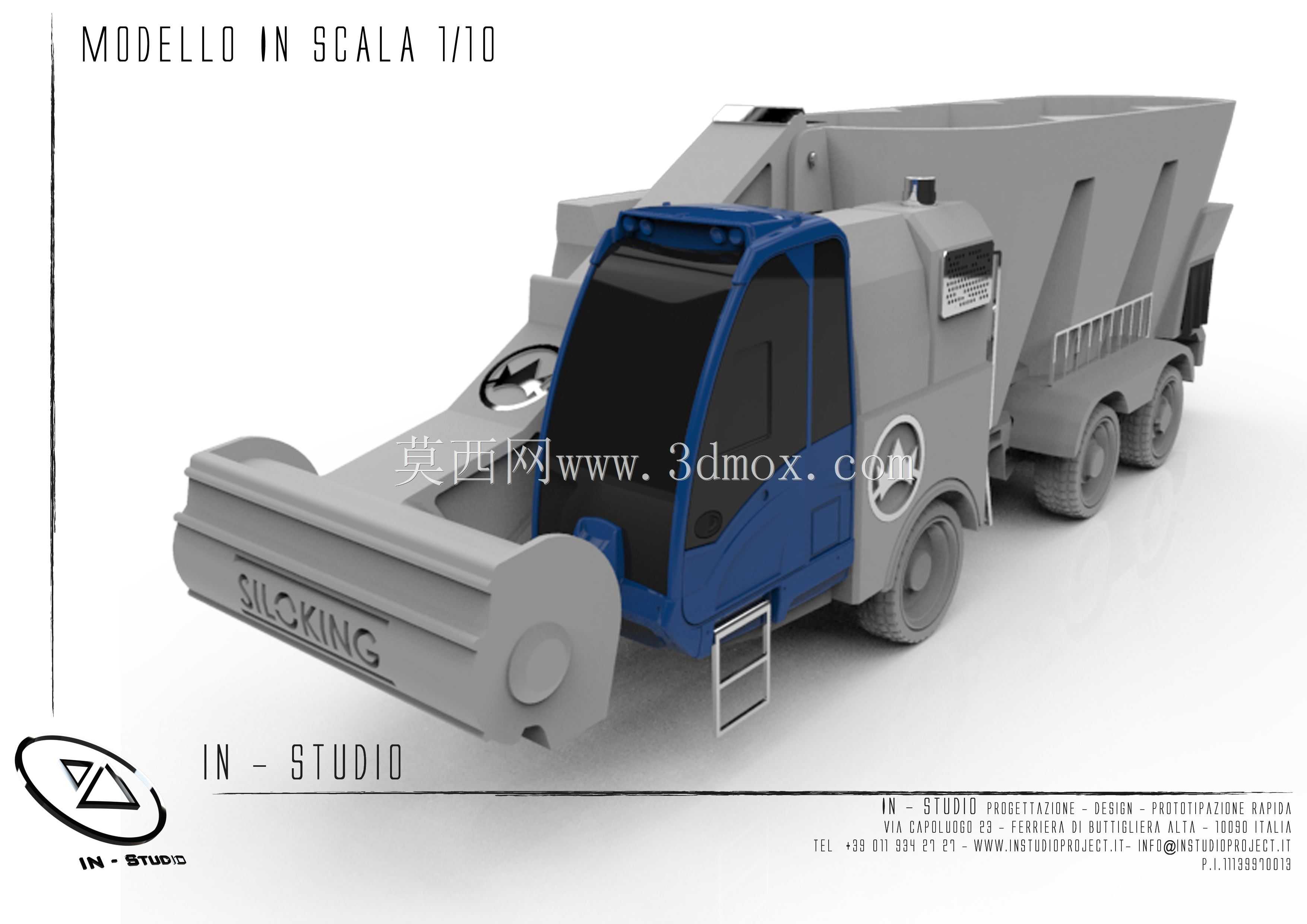

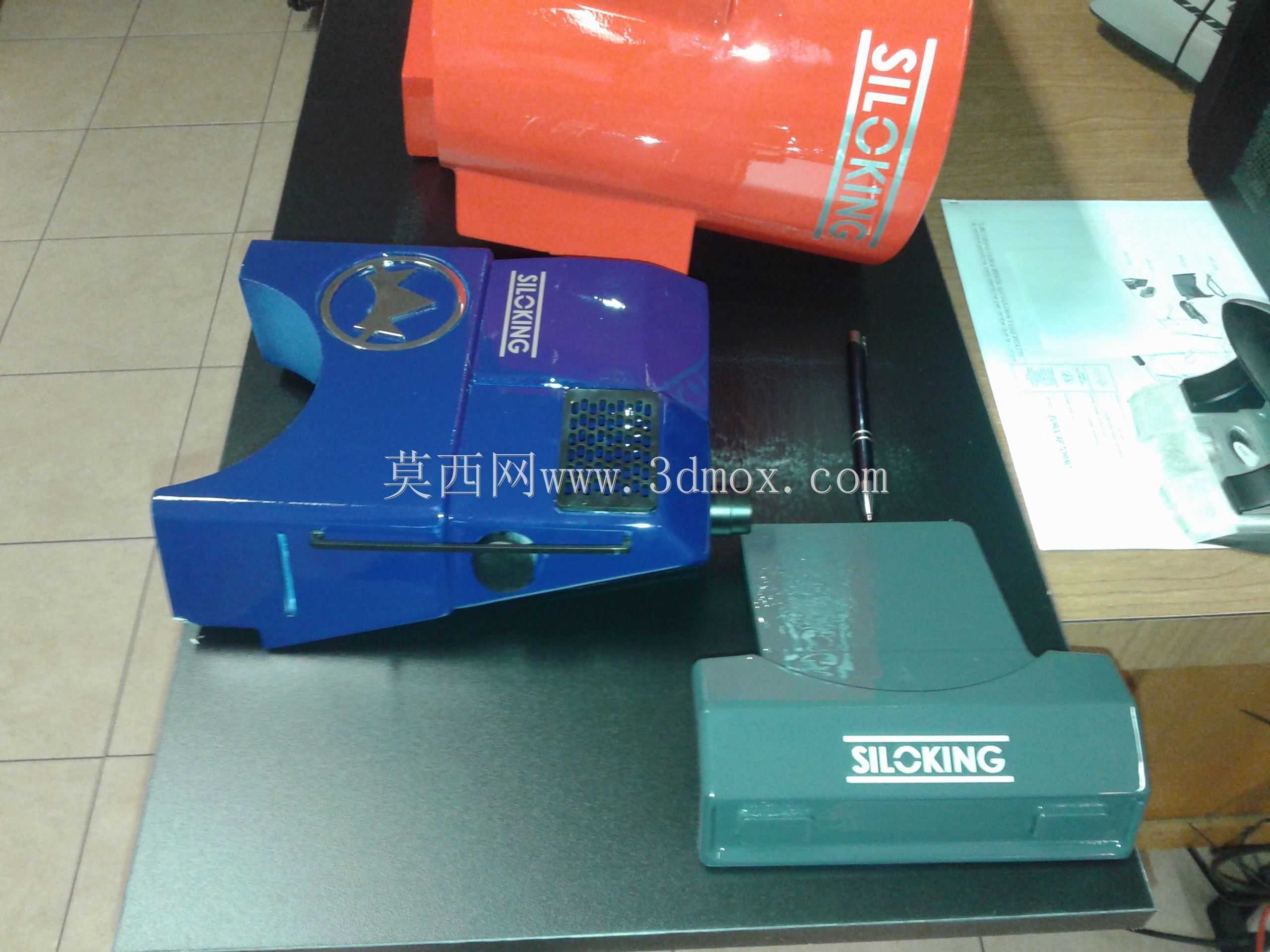

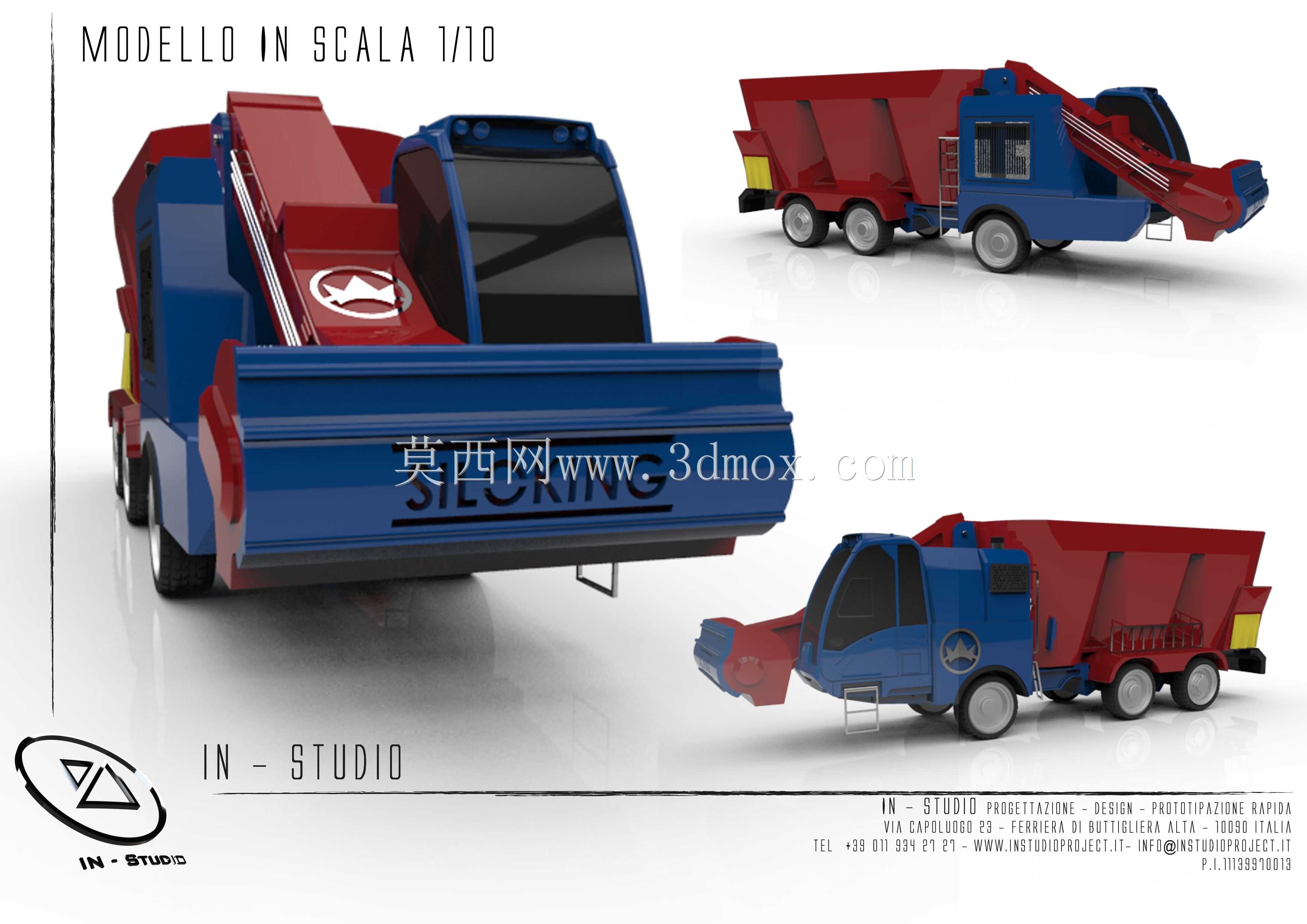

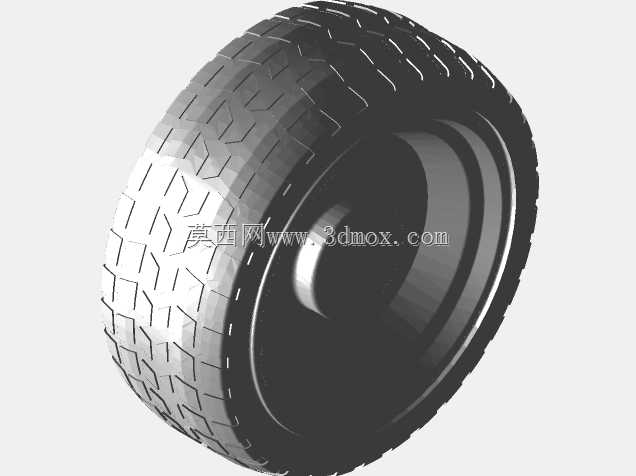

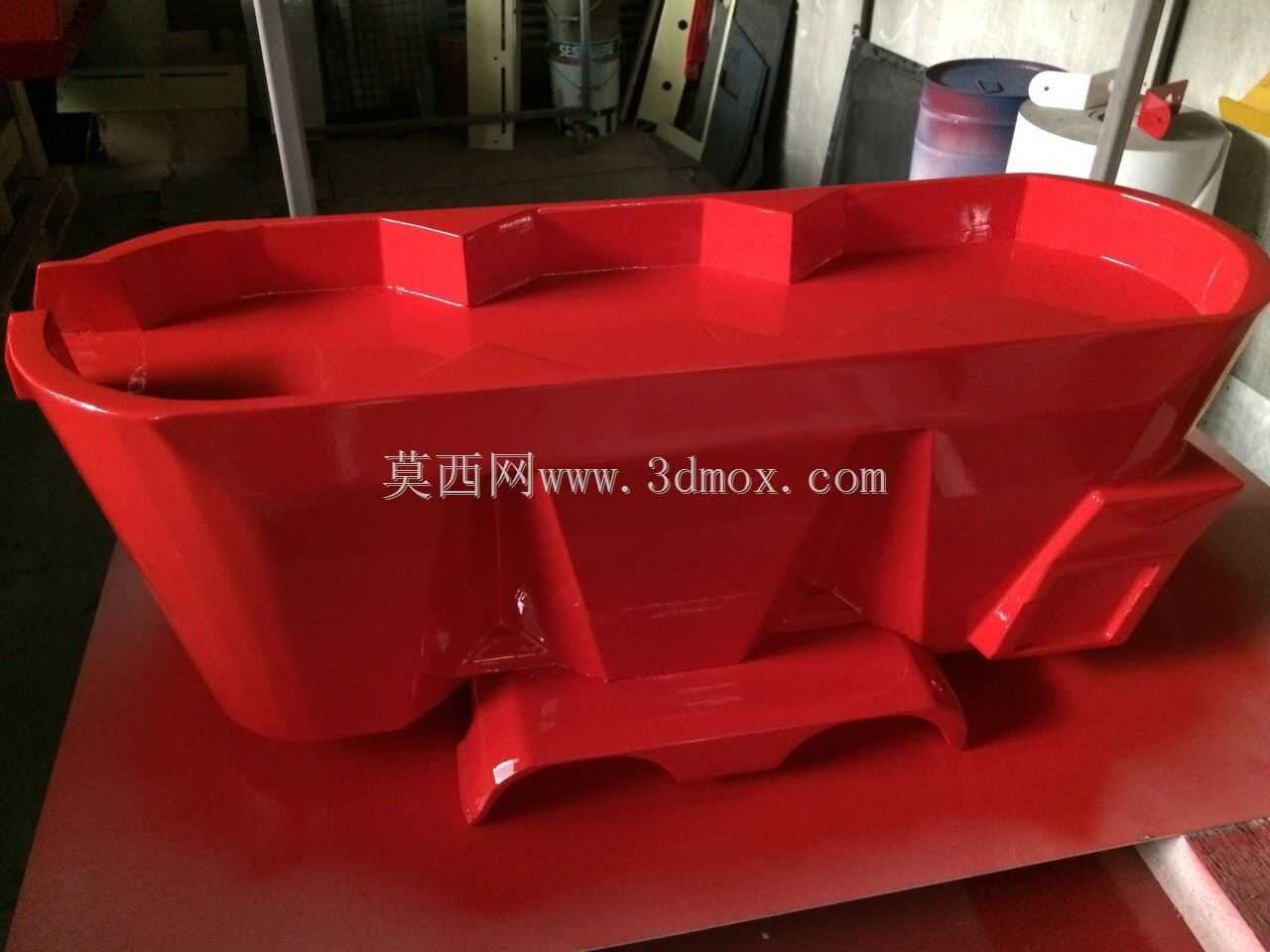

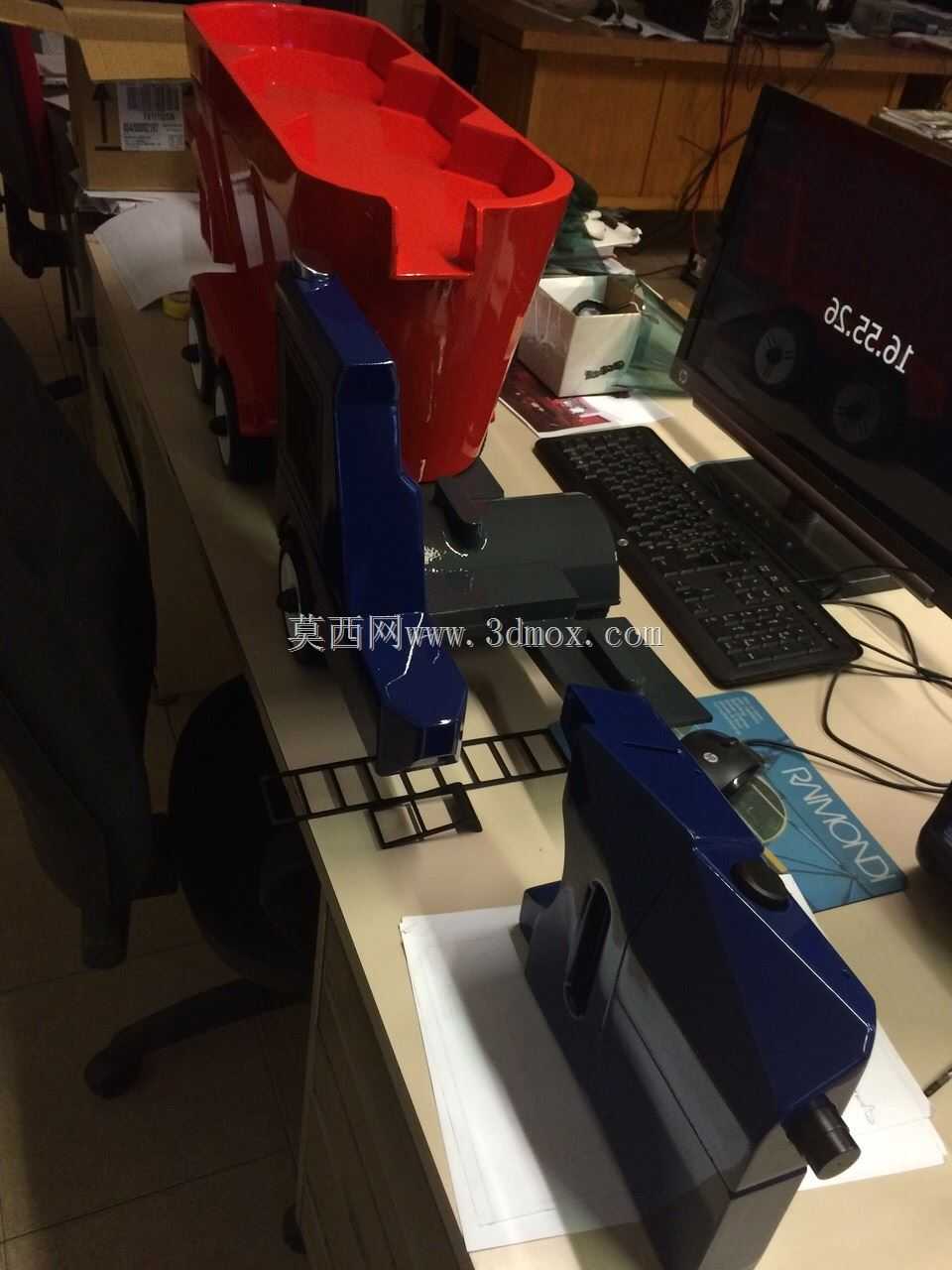

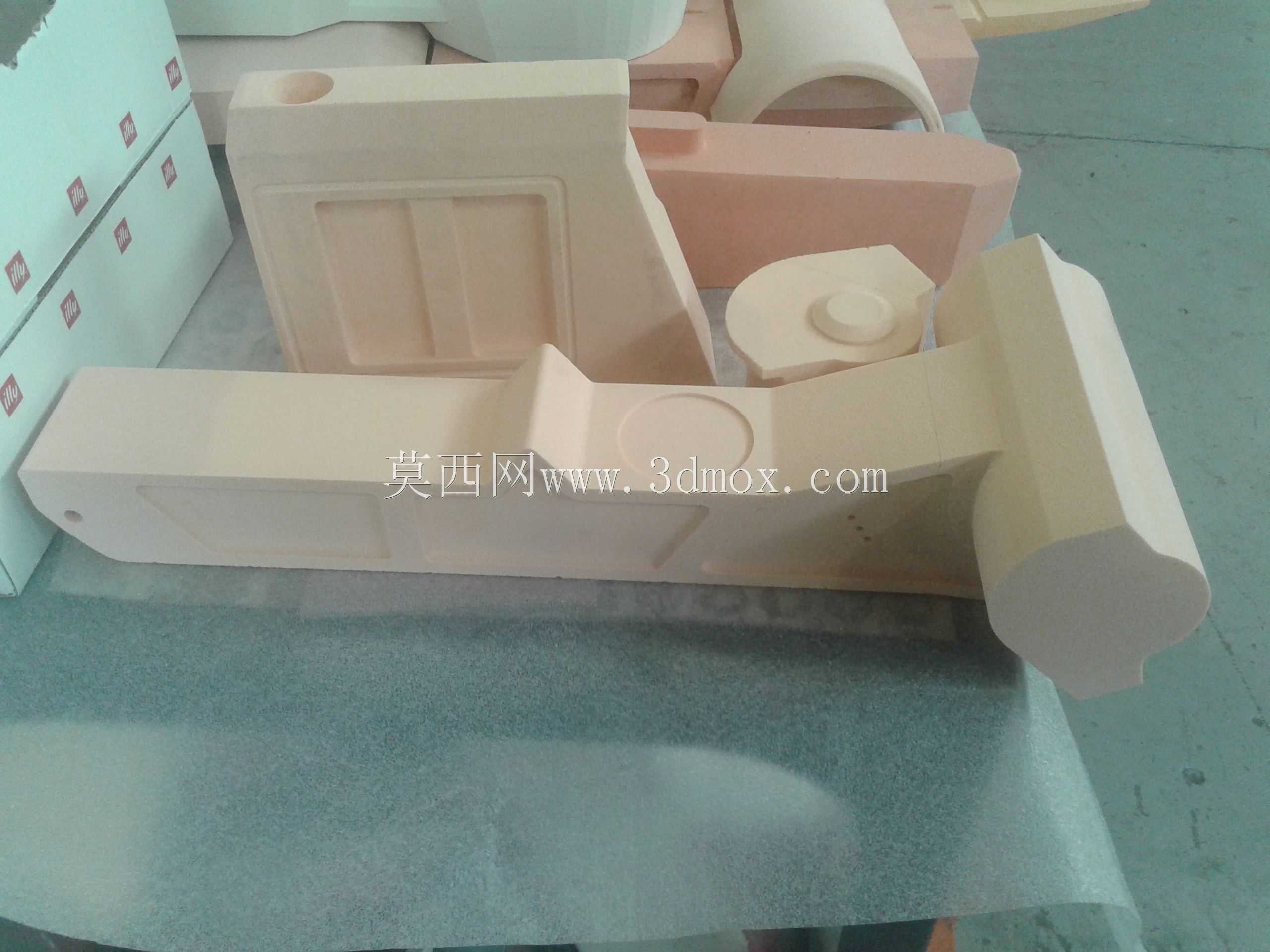

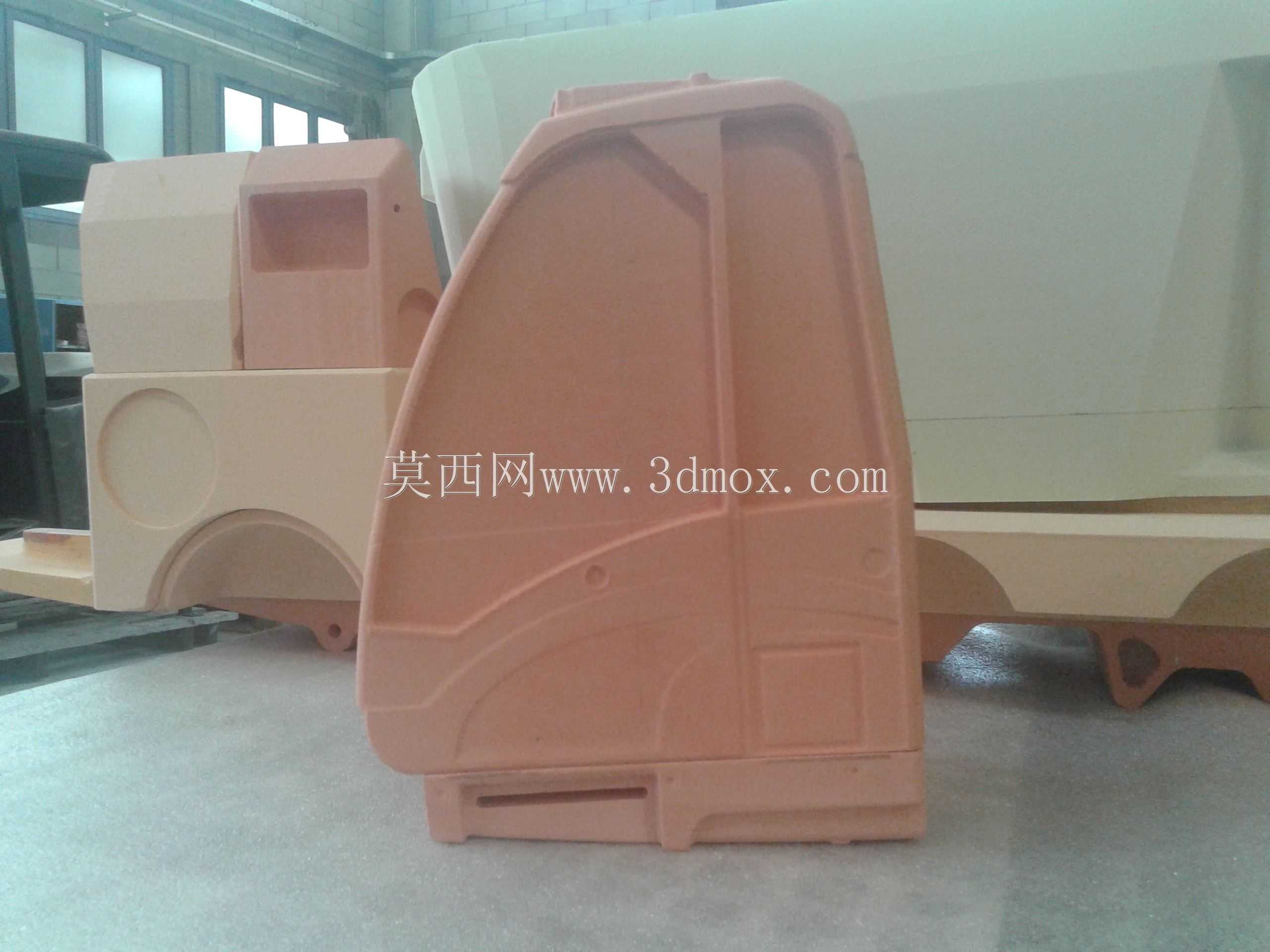

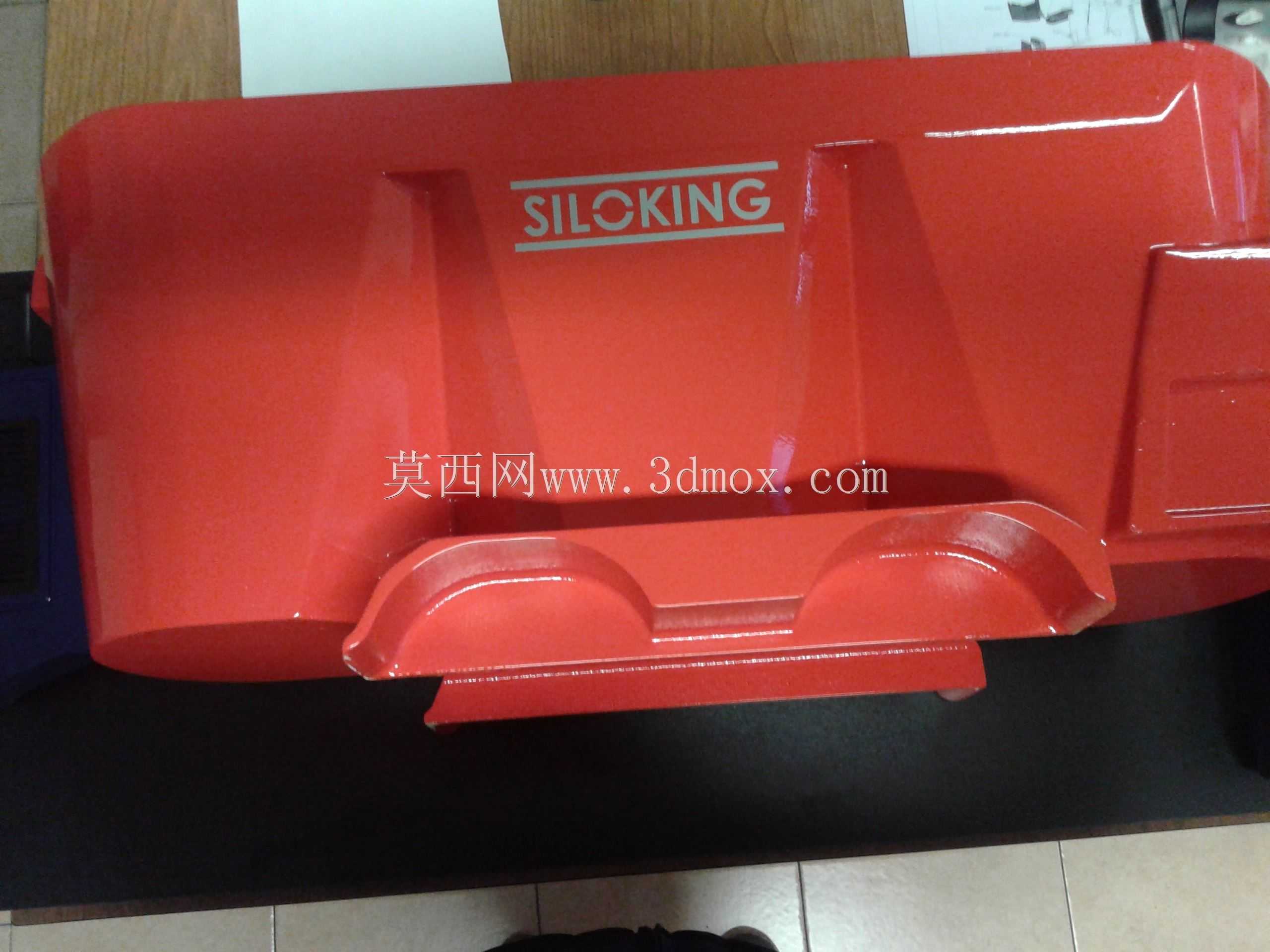

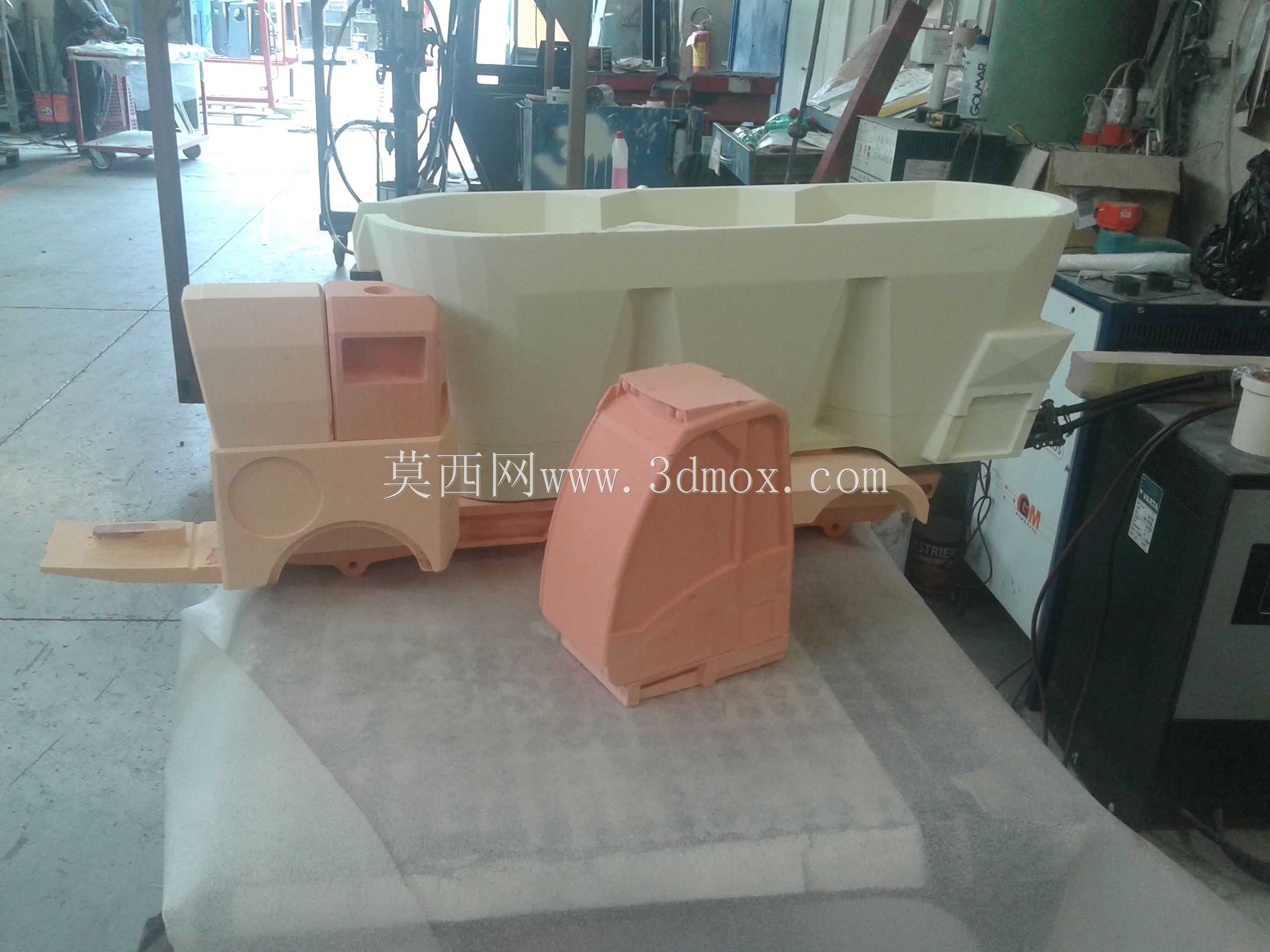

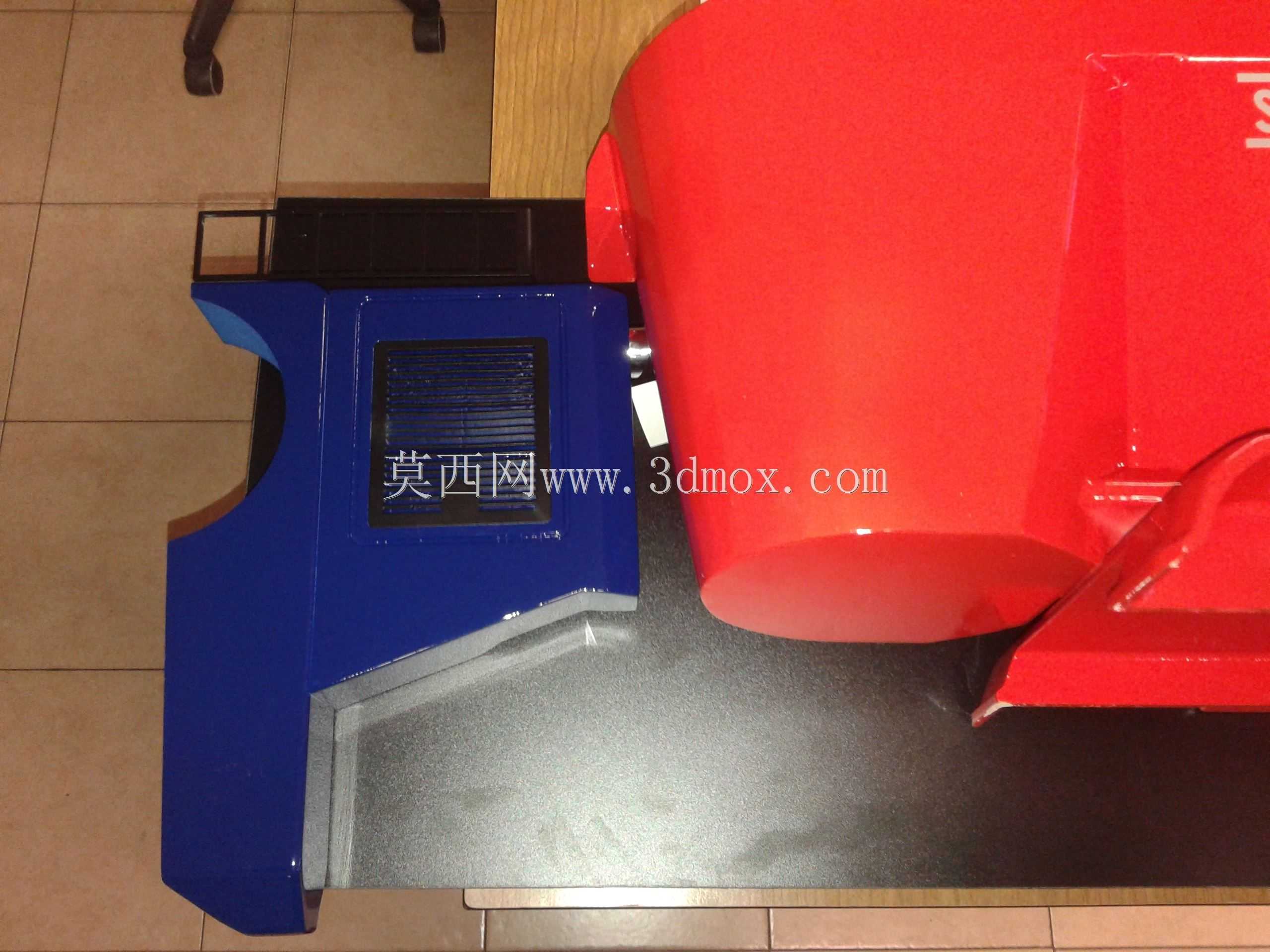

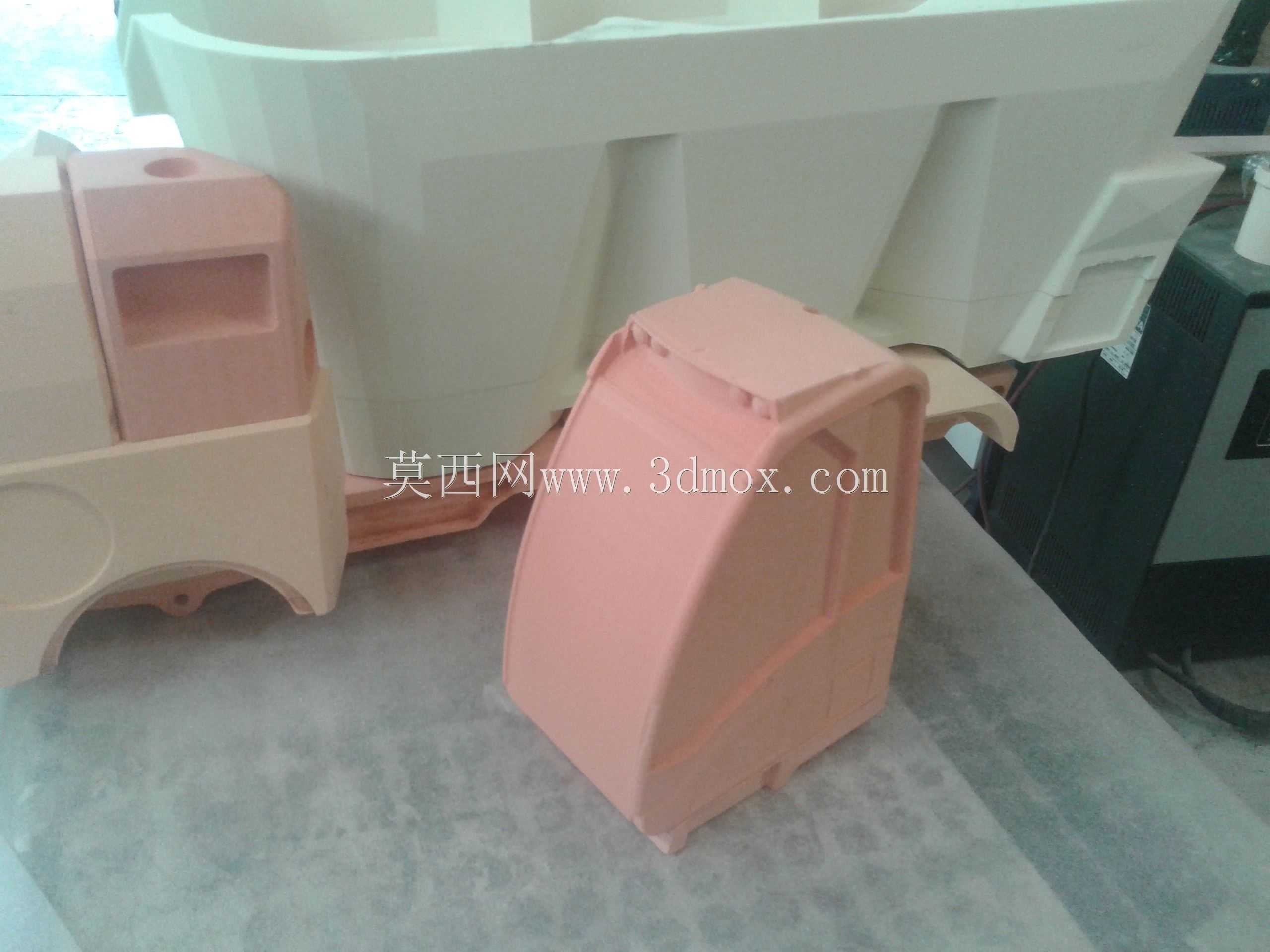

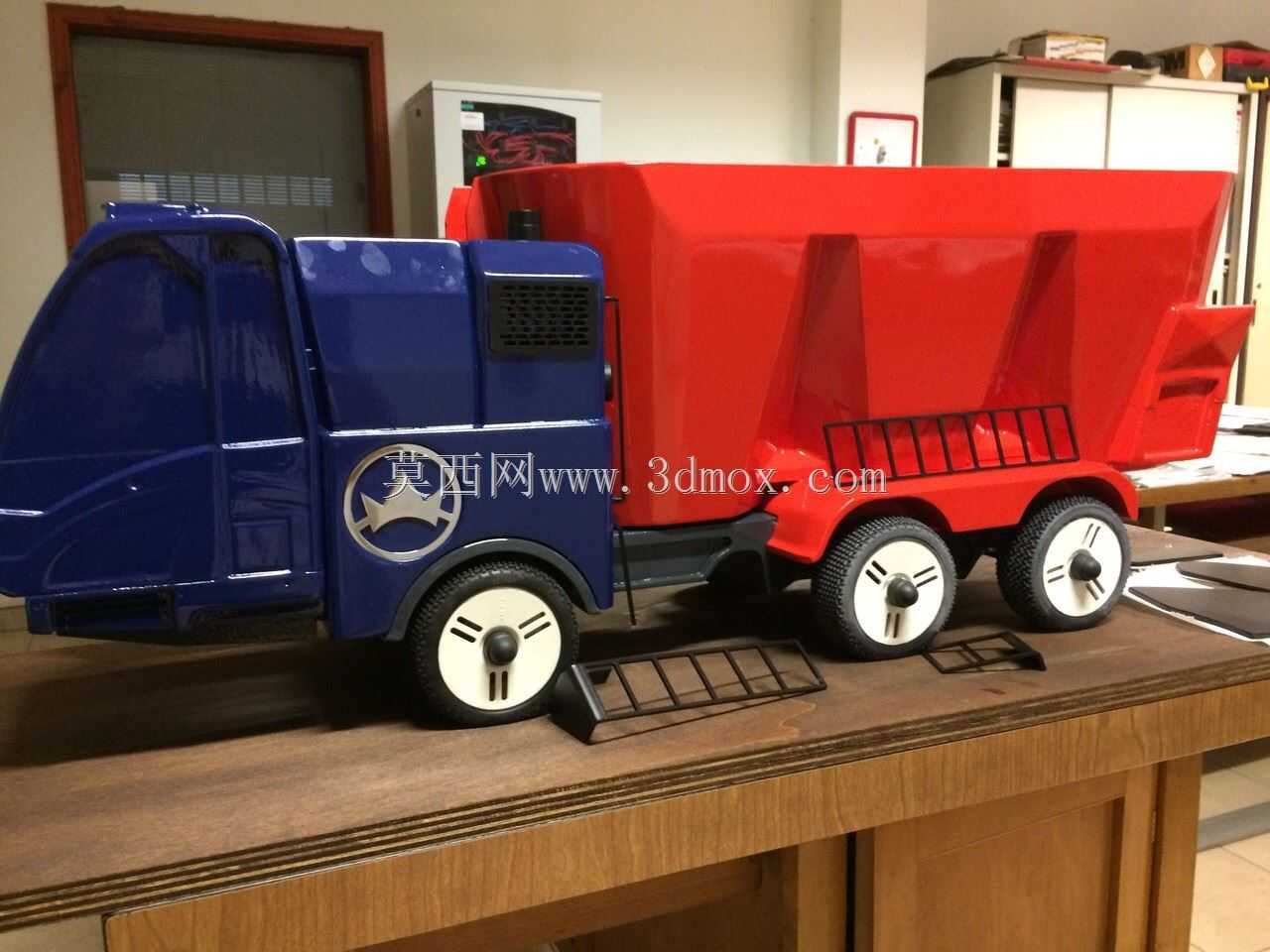

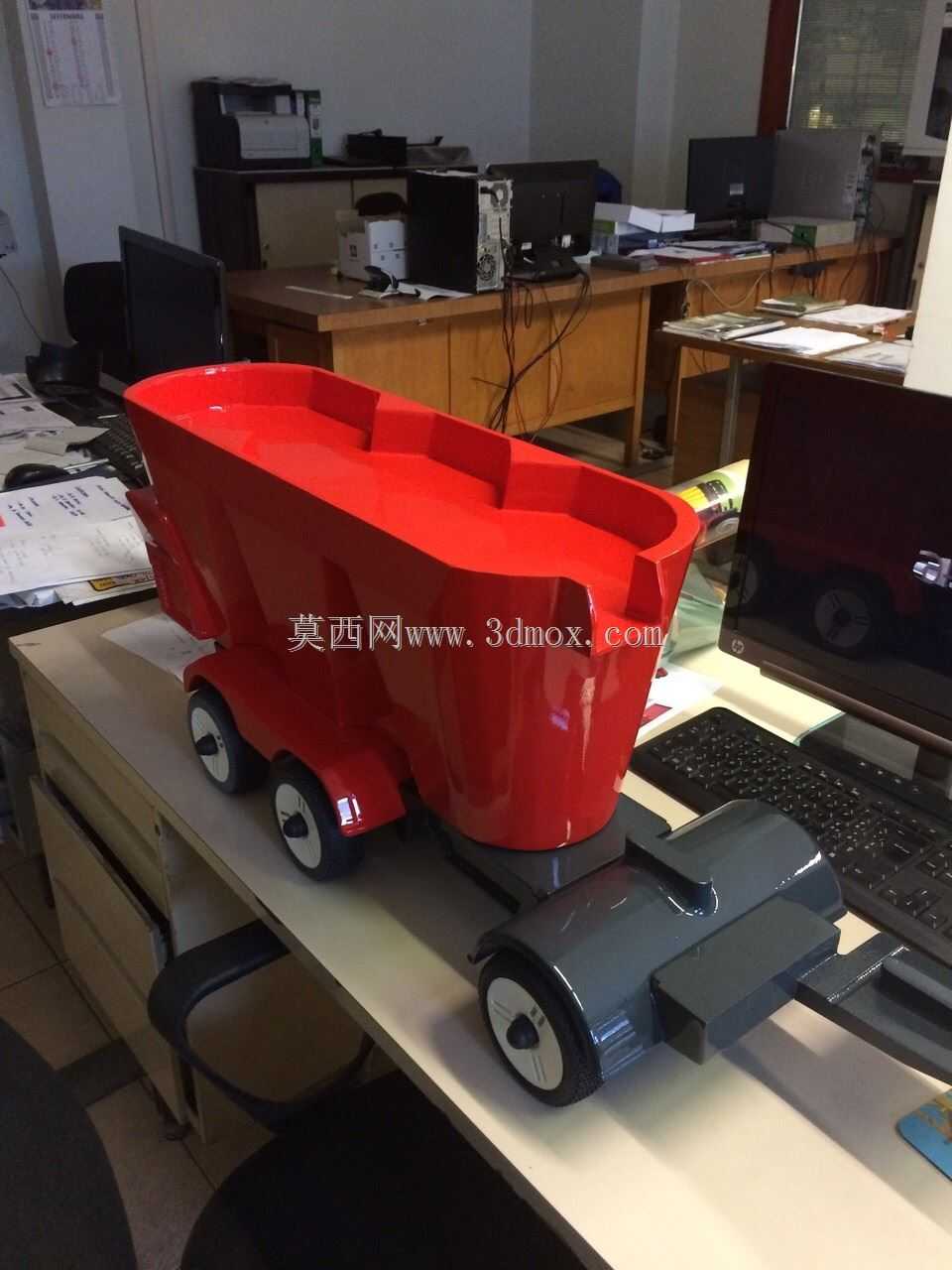

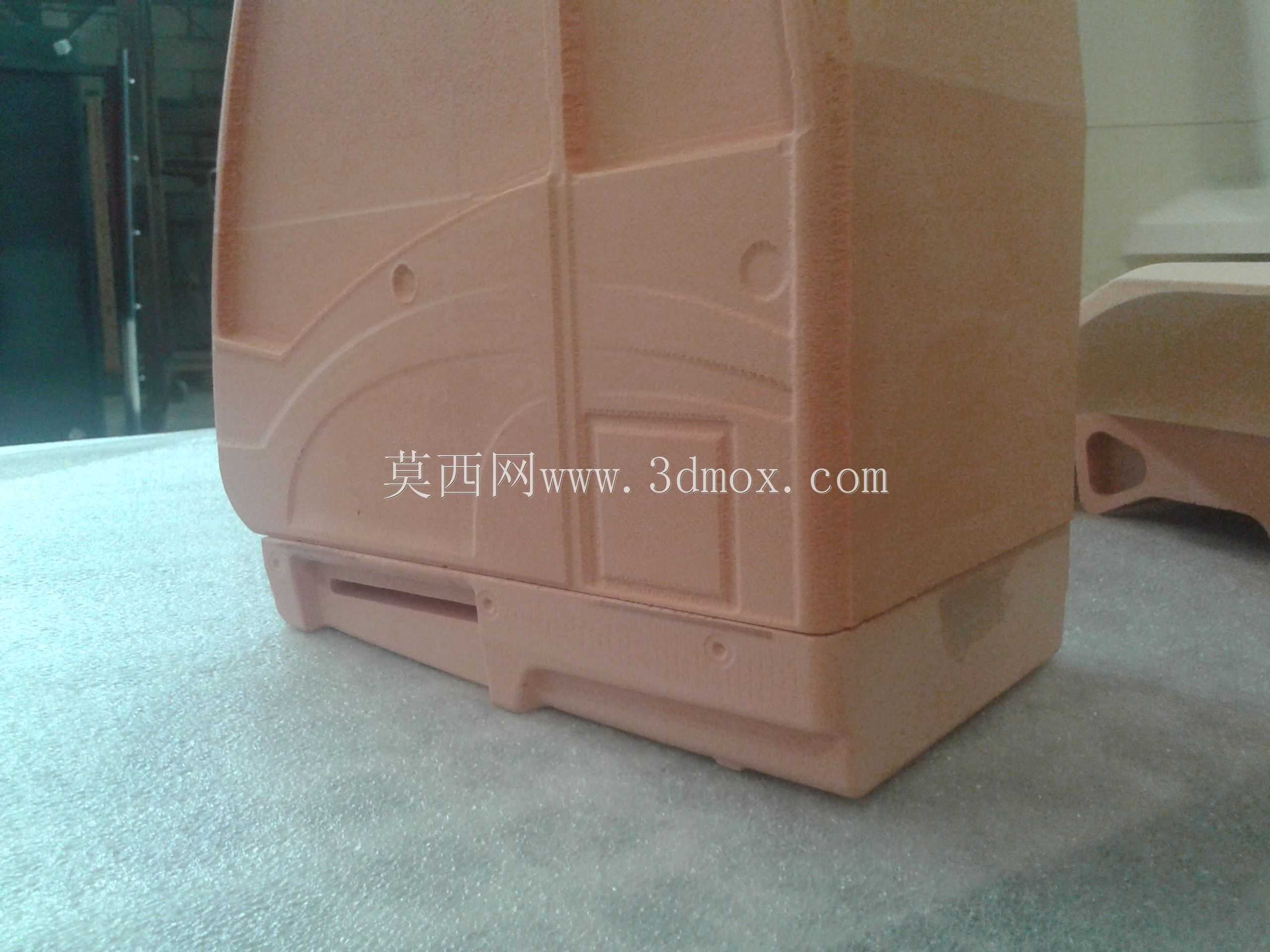

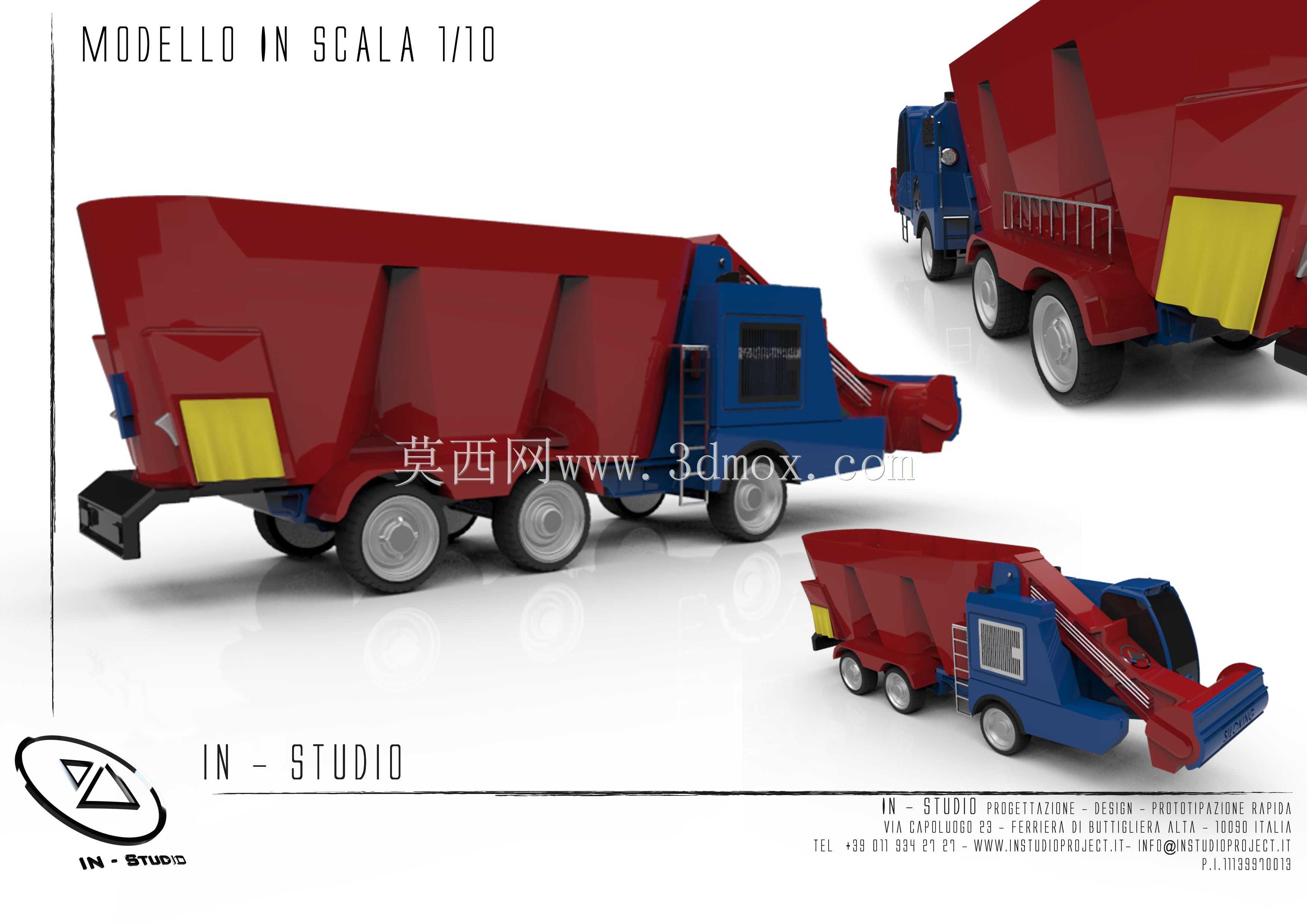

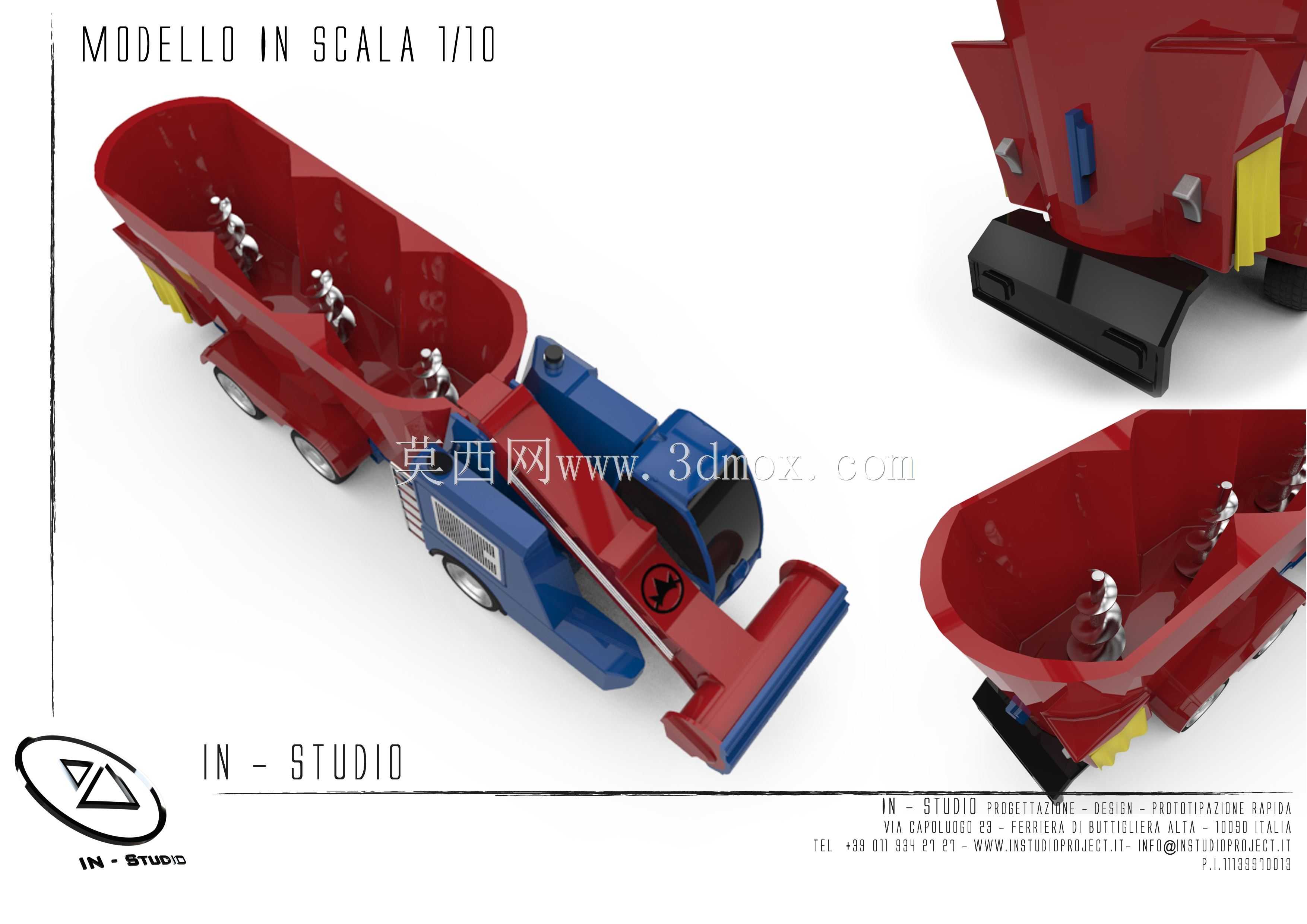

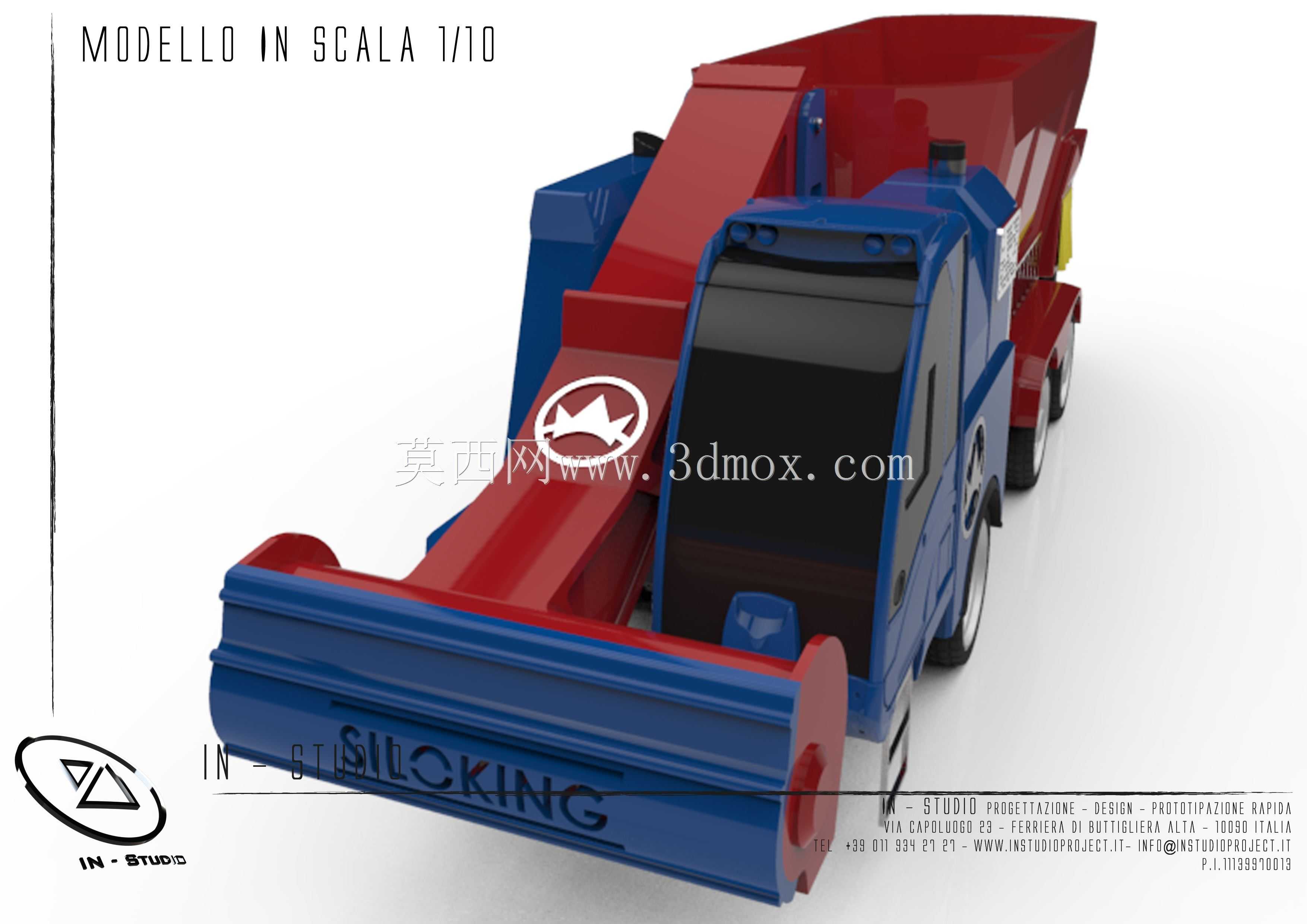

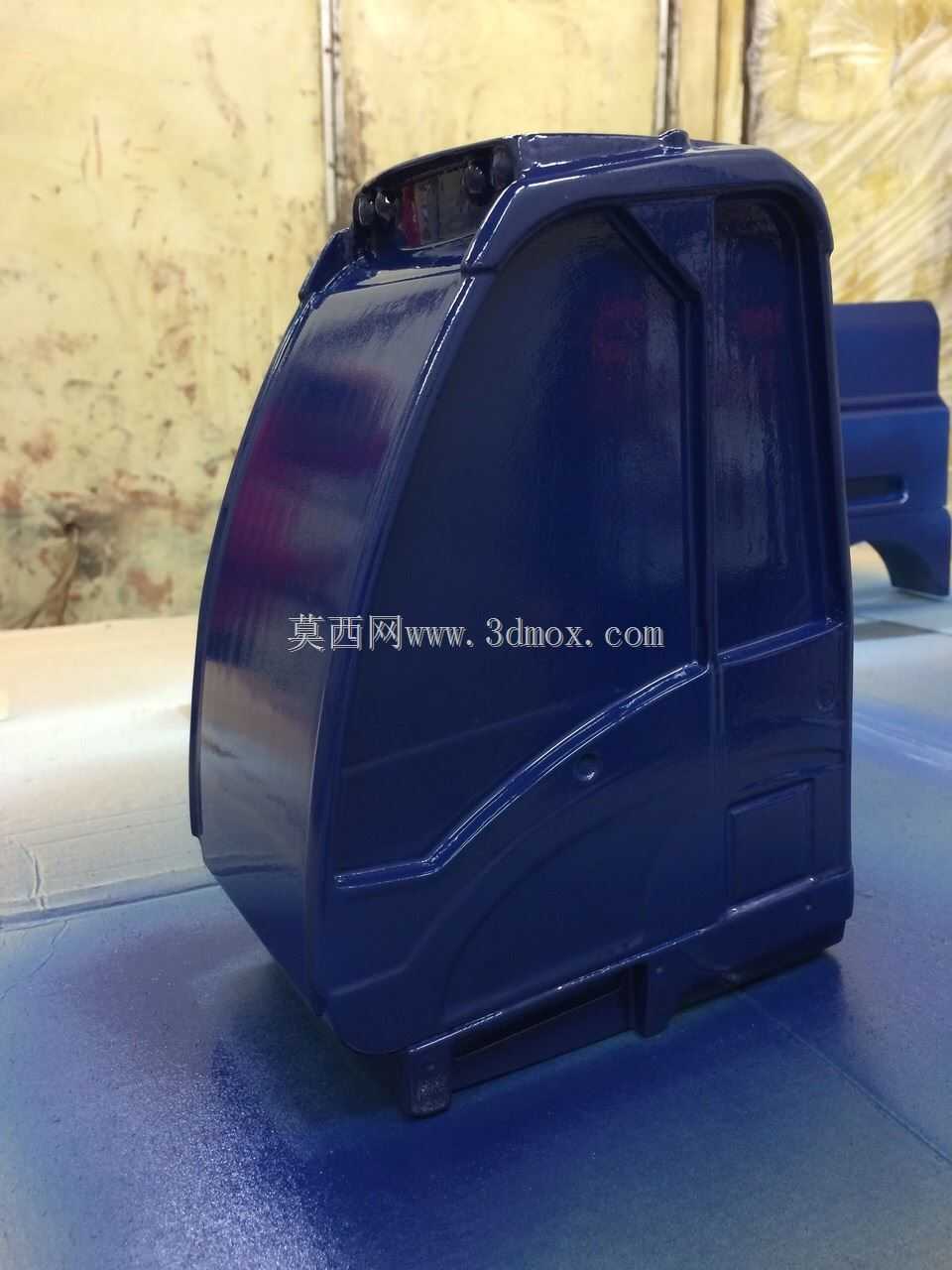

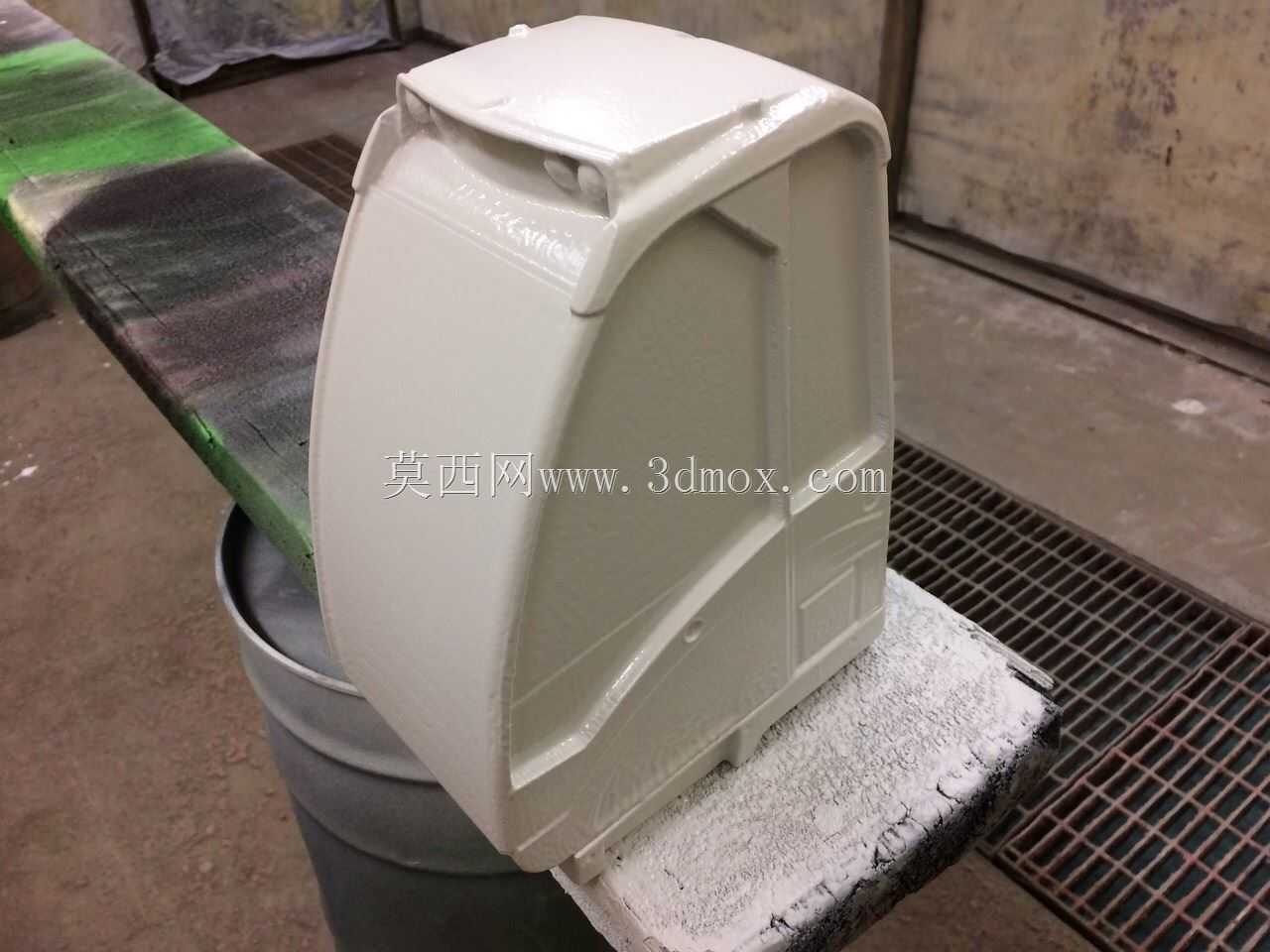

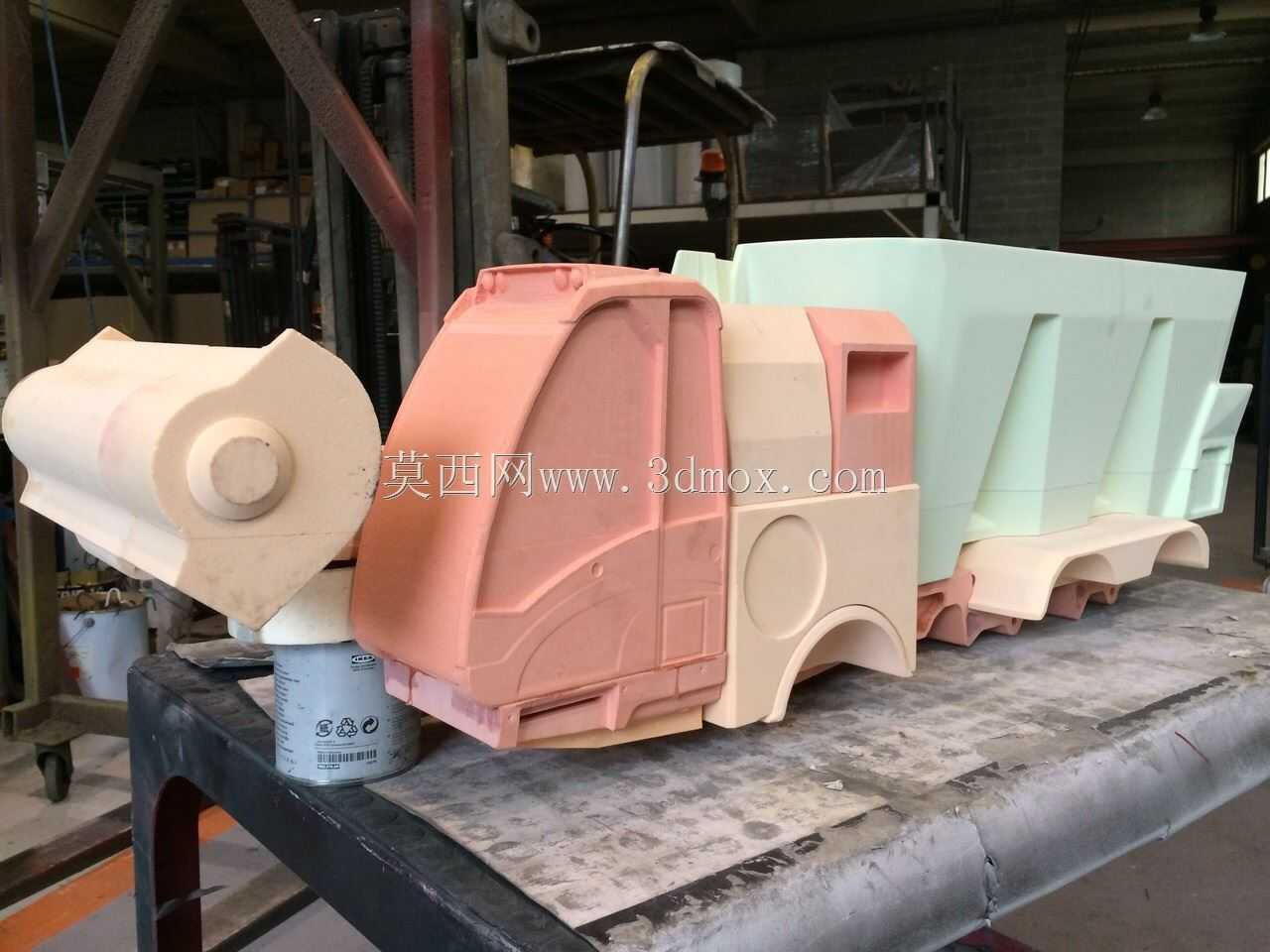

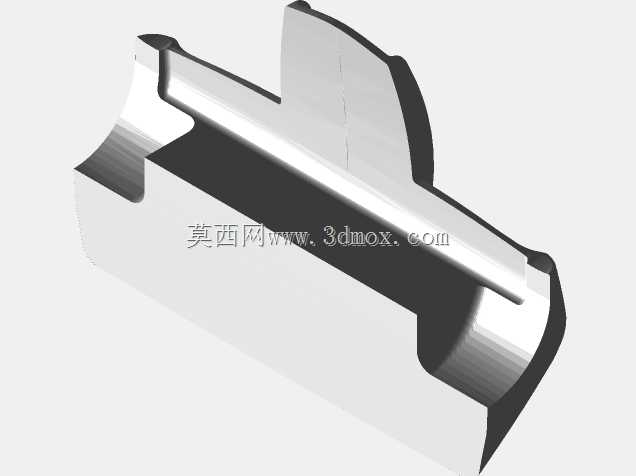

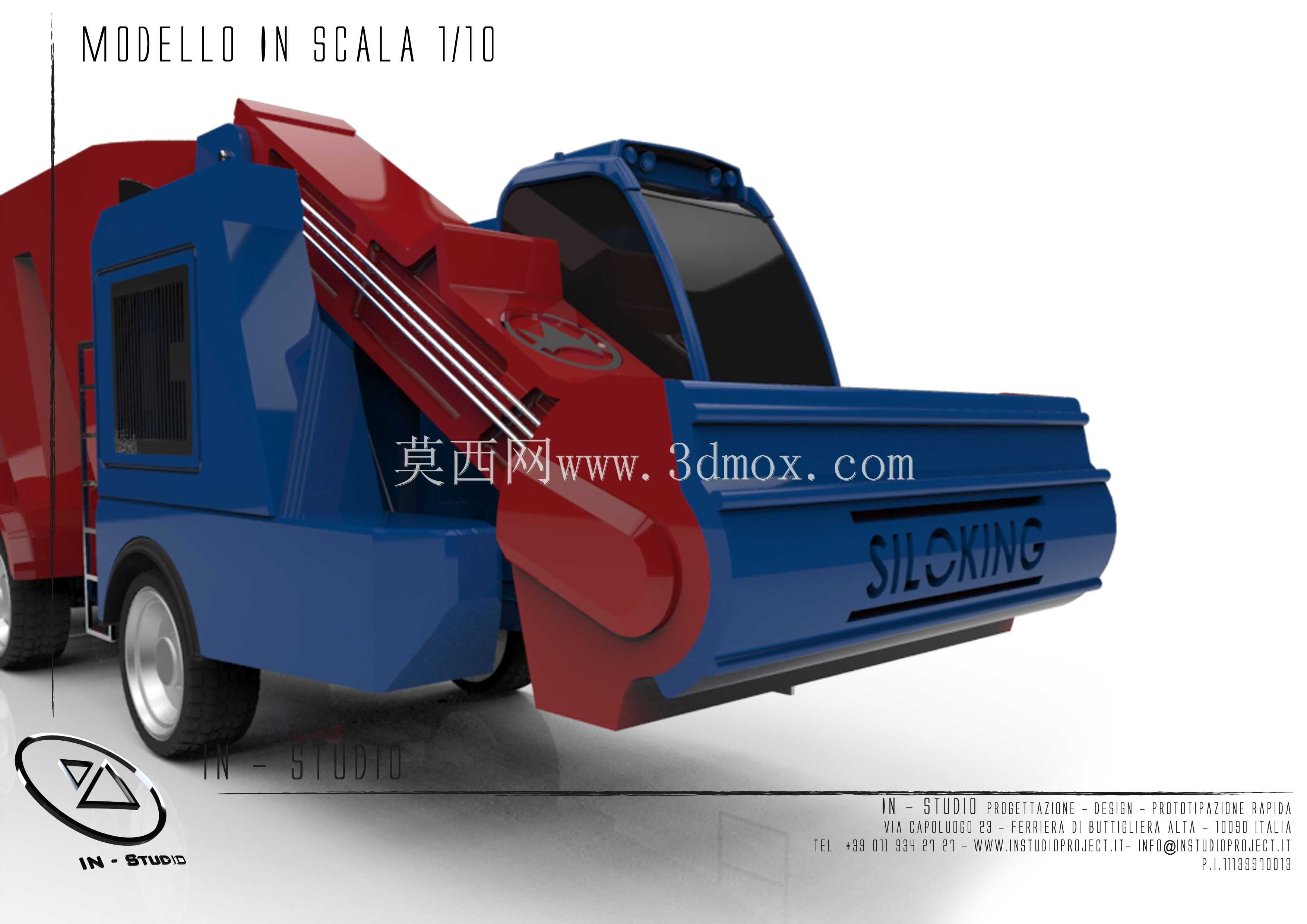

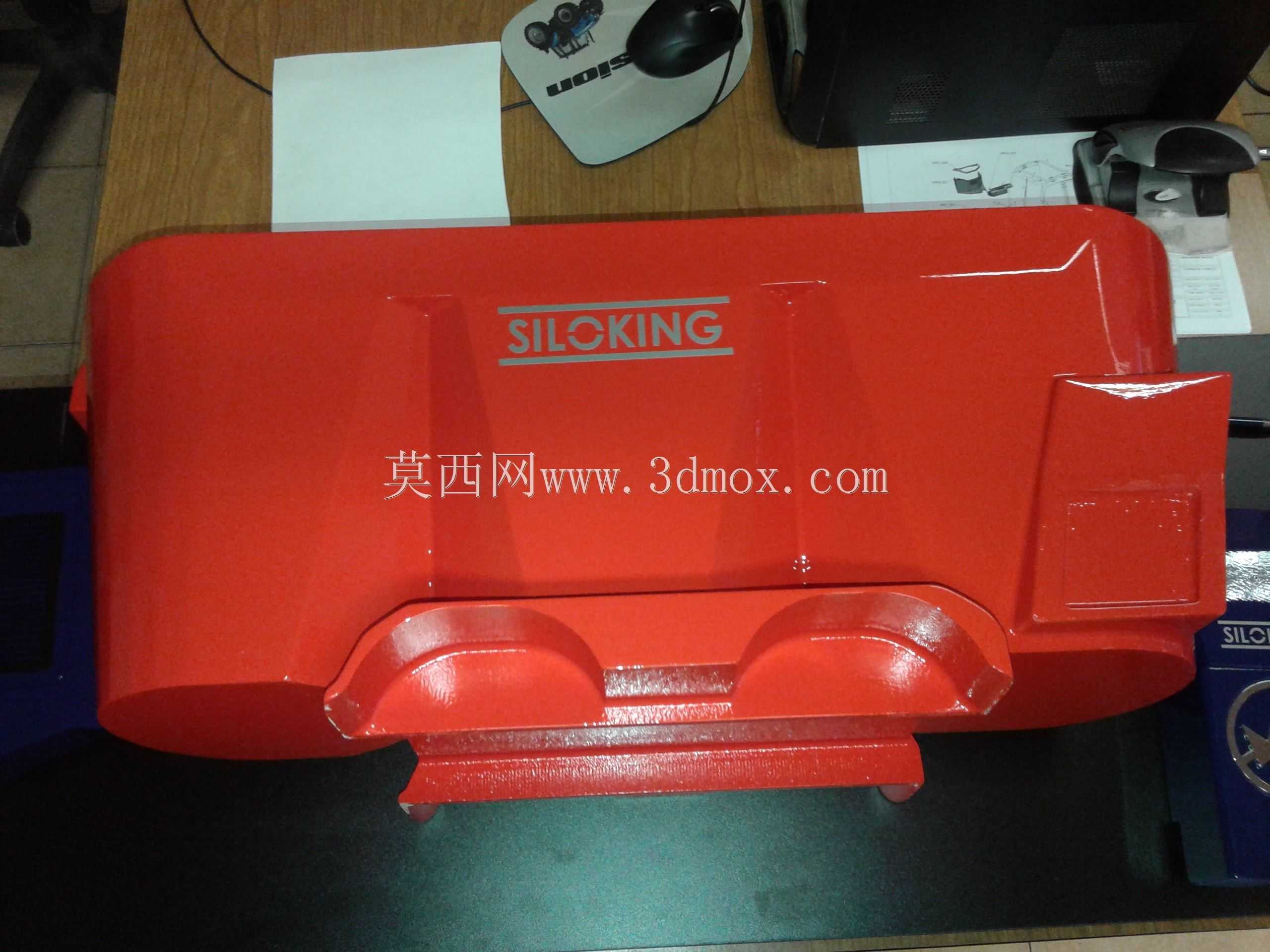

该缩比模型还原的自走式混合给料设备，原型广泛应用于规模化畜牧养殖场景，承担日粮制备、均匀混配、精准投喂的全流程作业，可将粗饲料、精饲料、矿物质添加剂等不同组分按设定配比充分混合后，沿养殖栏舍通道匀速行进完成投喂，替代传统人工拌料、撒料的低效作业模式，大幅降低养殖环节的人工投入，同时保证饲料配比精度与混合均匀度，避免畜禽采食不均影响生长状态。从模型呈现的结构来看，原型设备采用动力头与料仓分体式布局，前部为集成动力系统、操控机构的驾驶作业单元，后部为大容积V型混合料仓，料仓底部内置输送与搅拌机构，可在行进过程中持续完成物料搅拌与定量出料，出料端设置可调节开度的导料结构，适配不同栏位的投喂量需求。模型制作严格遵循1:10的缩放比例，所有结构件均采用数控机床加工与激光切割工艺制备，主体材质选用聚氨酯板材与铁板，兼顾结构强度与细节还原度，料仓表面的加强筋结构、行走轮的轮毂造型、侧面的登车梯结构均按比例复刻，甚至连动力单元侧面的散热格栅细节都做了还原，能够直观呈现原型设备的整体布局与结构特征。从设计思路层面，这类缩比模型的制作首先需要完成原型设备的三维测绘，获取各部件的实际外形尺寸与安装位置关系，再按缩放比例调整各零件的建模尺寸，针对板材类零件优先采用激光切割工艺加工，保证轮廓精度与切口平整度，对于曲面造型的驾驶室外壳、料仓弧面结构，则采用数控铣削加工聚氨酯板材的方式成型，加工完成后通过粘接、紧固件连接完成整体装配，最后通过表面喷涂处理区分不同功能部件的色彩，提升模型的辨识度。从安装边界来看，模型整体长度按比例缩放后约为原型设备的十分之一，宽度与高度也严格遵循比例关系，行走轮的轮距、料仓的离地间隙、前部动力单元的接近角等参数均与原型保持一致，可直观反映原型设备的通过性参数与空间占位，为设备的结构展示、原理教学提供直观的实物参照。这类混合给料设备的原型在实际作业中，需要匹配养殖栏舍的通道宽度设计整机宽度，保证设备可顺利通行同时兼顾料仓容积，料仓的倾角设计需要保证物料可顺利滑落至搅拌输送机构，避免出现物料架桥、残留的问题，动力单元的功率匹配需要兼顾行走驱动与搅拌机构的负载需求，保证设备在满载状态下可平稳爬坡、匀速出料，模型在还原过程中也将这些核心结构特征做了等比例呈现，能够帮助设计人员快速梳理设备的整体布局逻辑，也可作为产品展示、科普教学的具象载体。
