智能穿戴式低电量提示交互装置结构设计

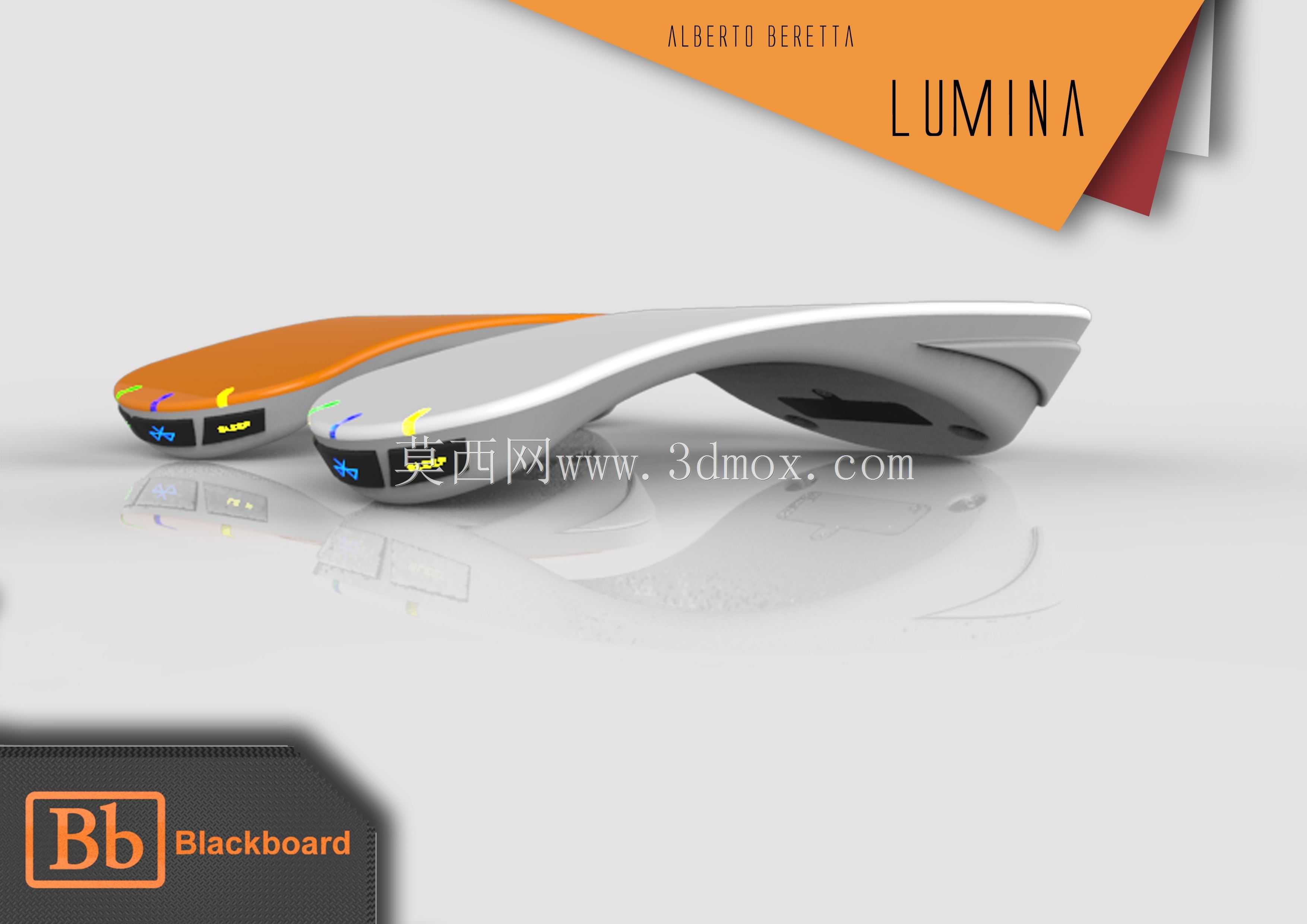

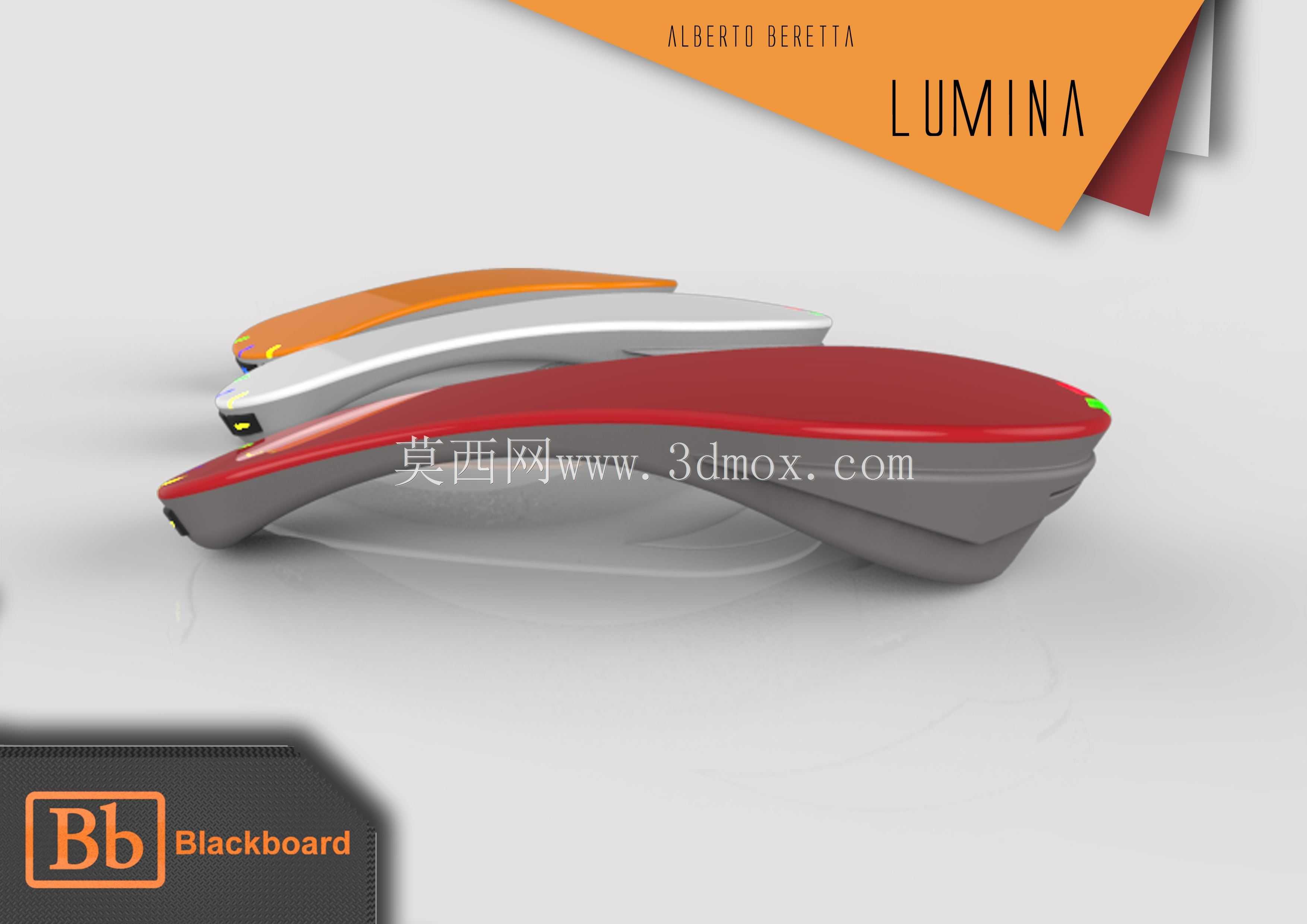

　　这款穿戴式交互装置的结构设计，核心围绕随身便携场景的使用需求展开，日常可作为随身支付交互终端使用，适配日常通勤、小额免密支付、公共交通刷卡等高频场景，整体采用贴合人体工学的弧面轮廓，完全贴合日常随身佩戴的接触面弧度，不会在长时间佩戴过程中产生硌压感，外壳边缘做了R2.5的圆角过渡处理，避免剐蹭衣物或者皮肤。装置整体厚度控制在8.2mm，最宽处36mm，长度方向适配常规佩戴接触面的尺寸范围，背部的卡槽结构采用内嵌式磁吸设计，磁钢选用N35牌号的钕铁硼材质，嵌入深度1.2mm，磁钢表面与卡槽内壁齐平，既保证和配套佩戴基座的吸附力达到12N以上，日常活动不会脱落，又不会因为磁力过强导致摘取困难，同时磁吸结构做了防呆对位设计，

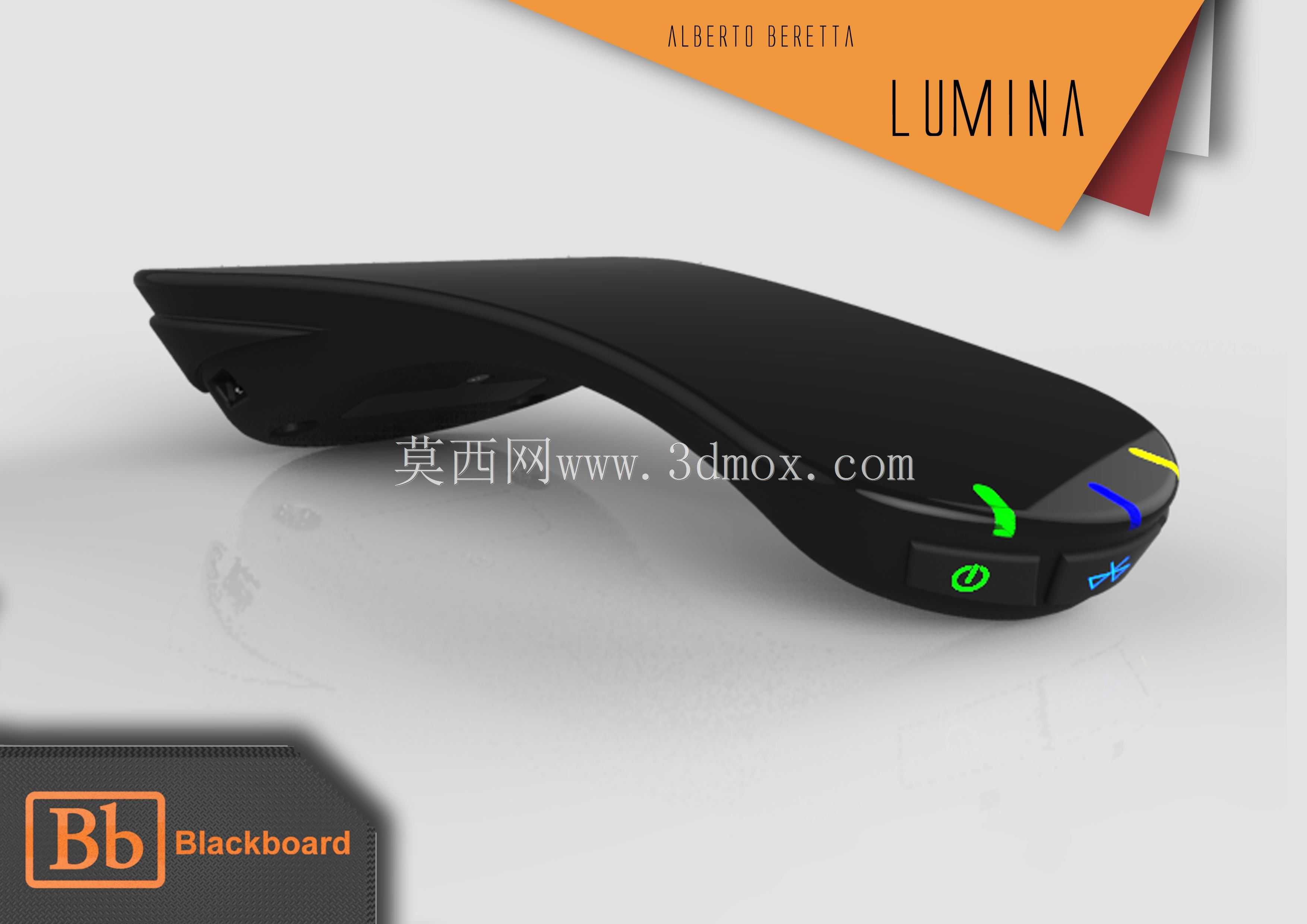

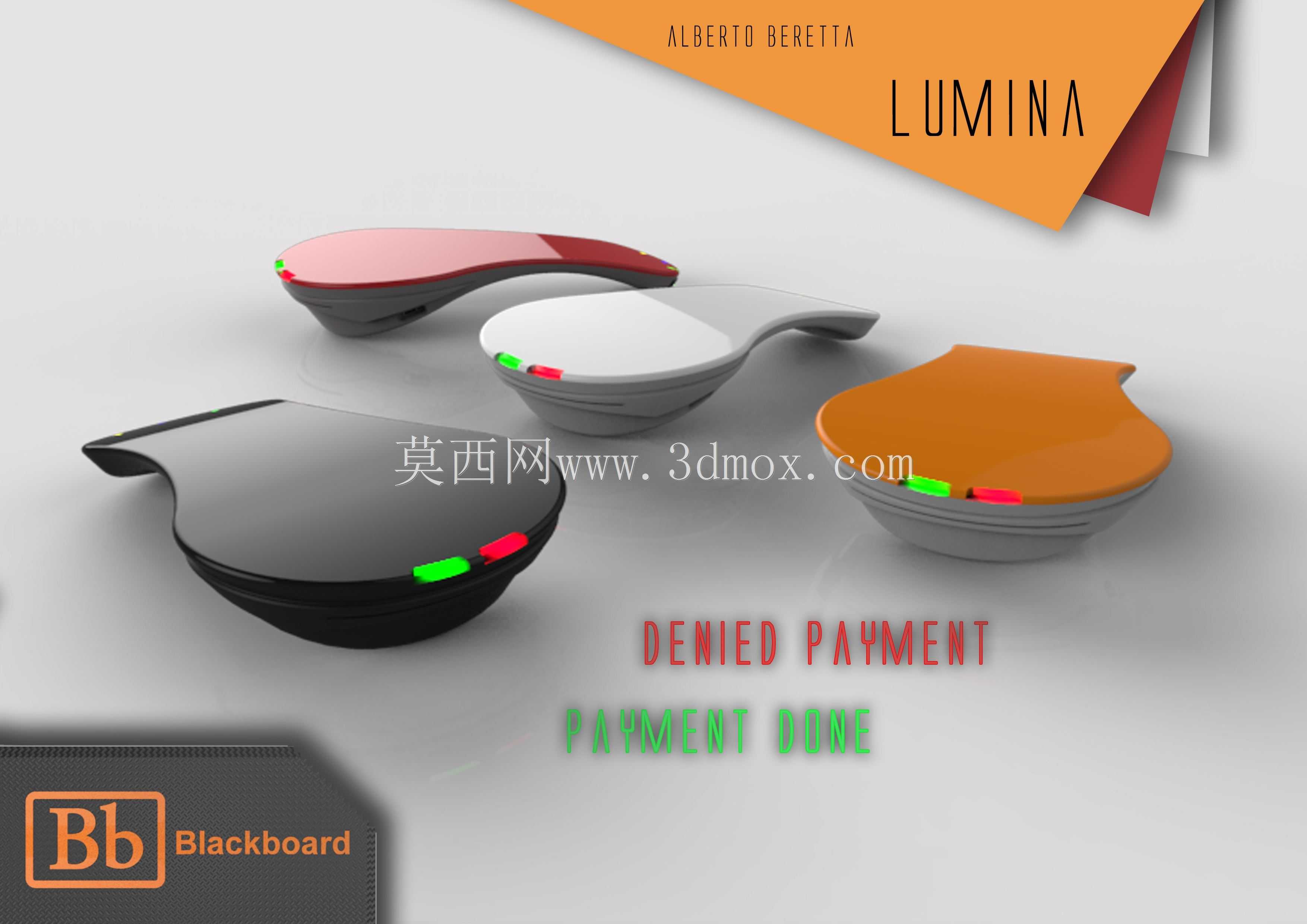

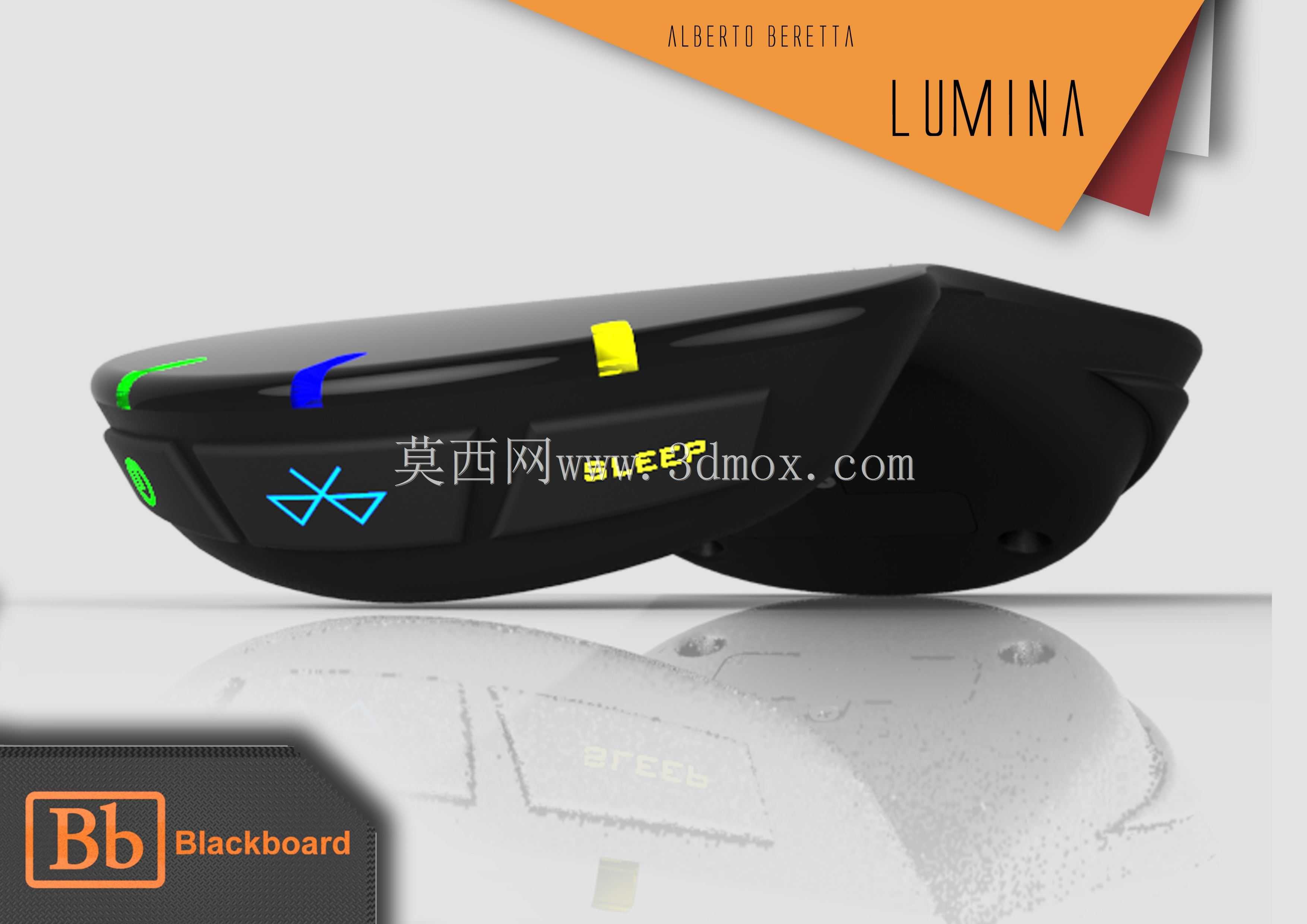

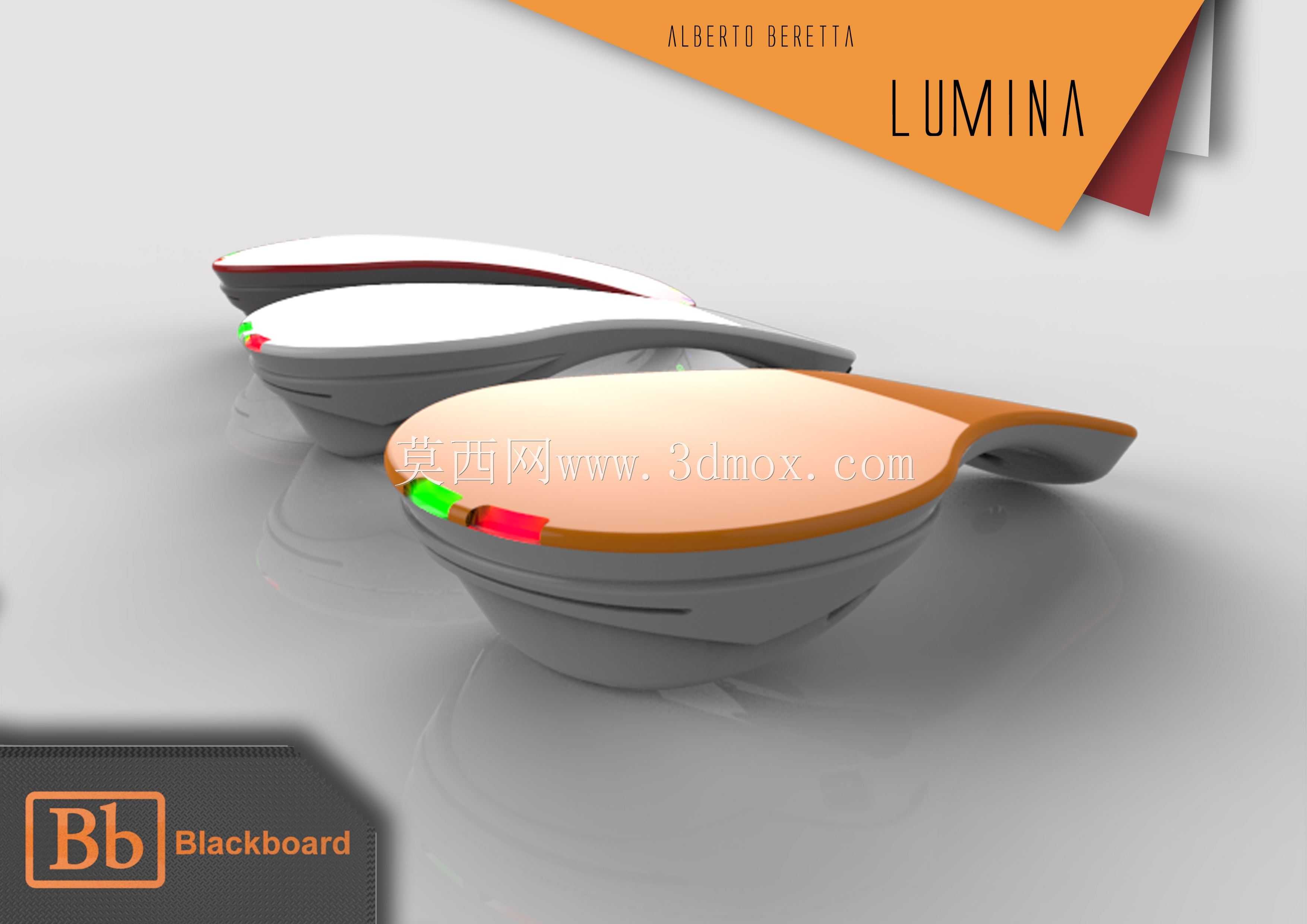

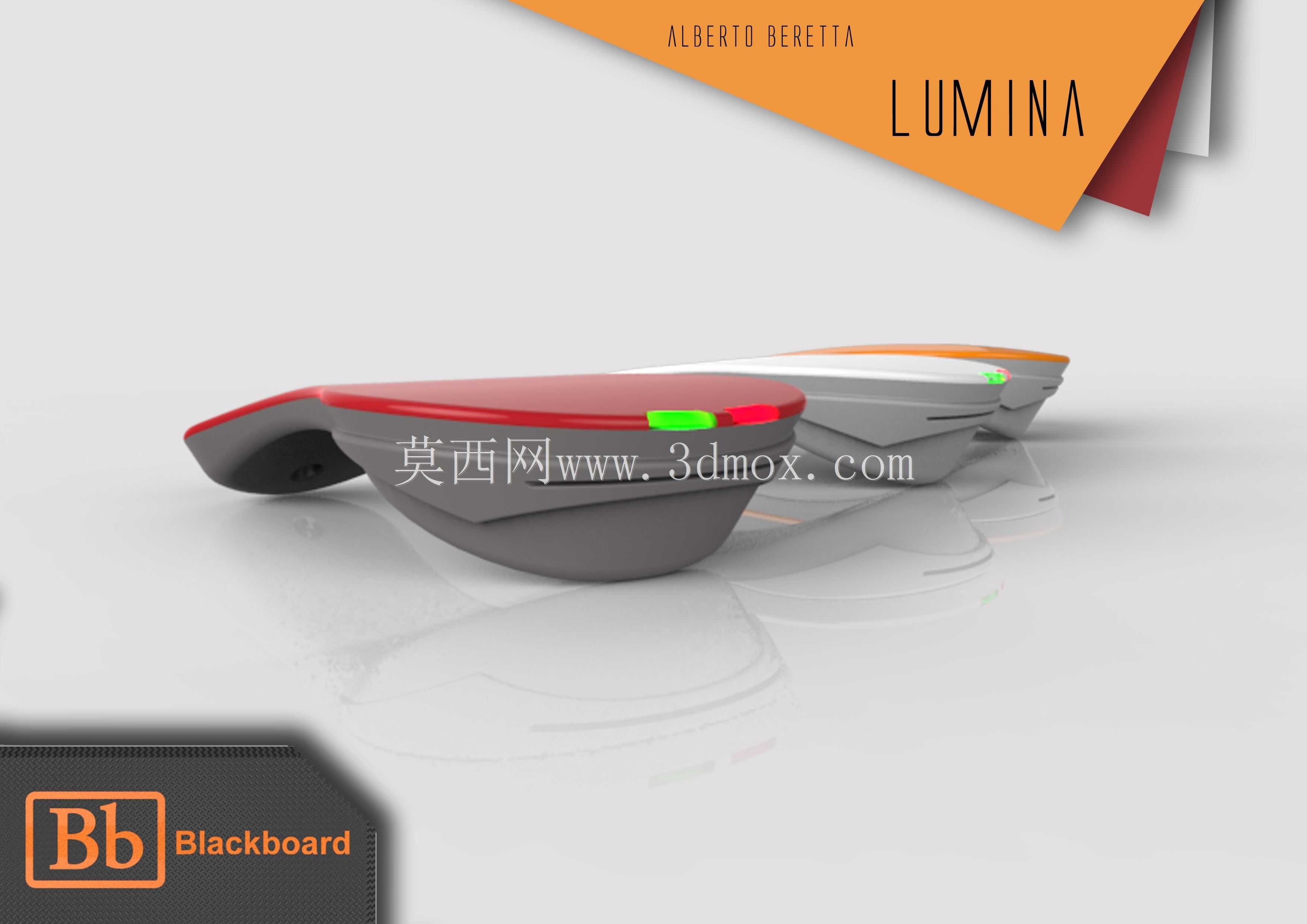

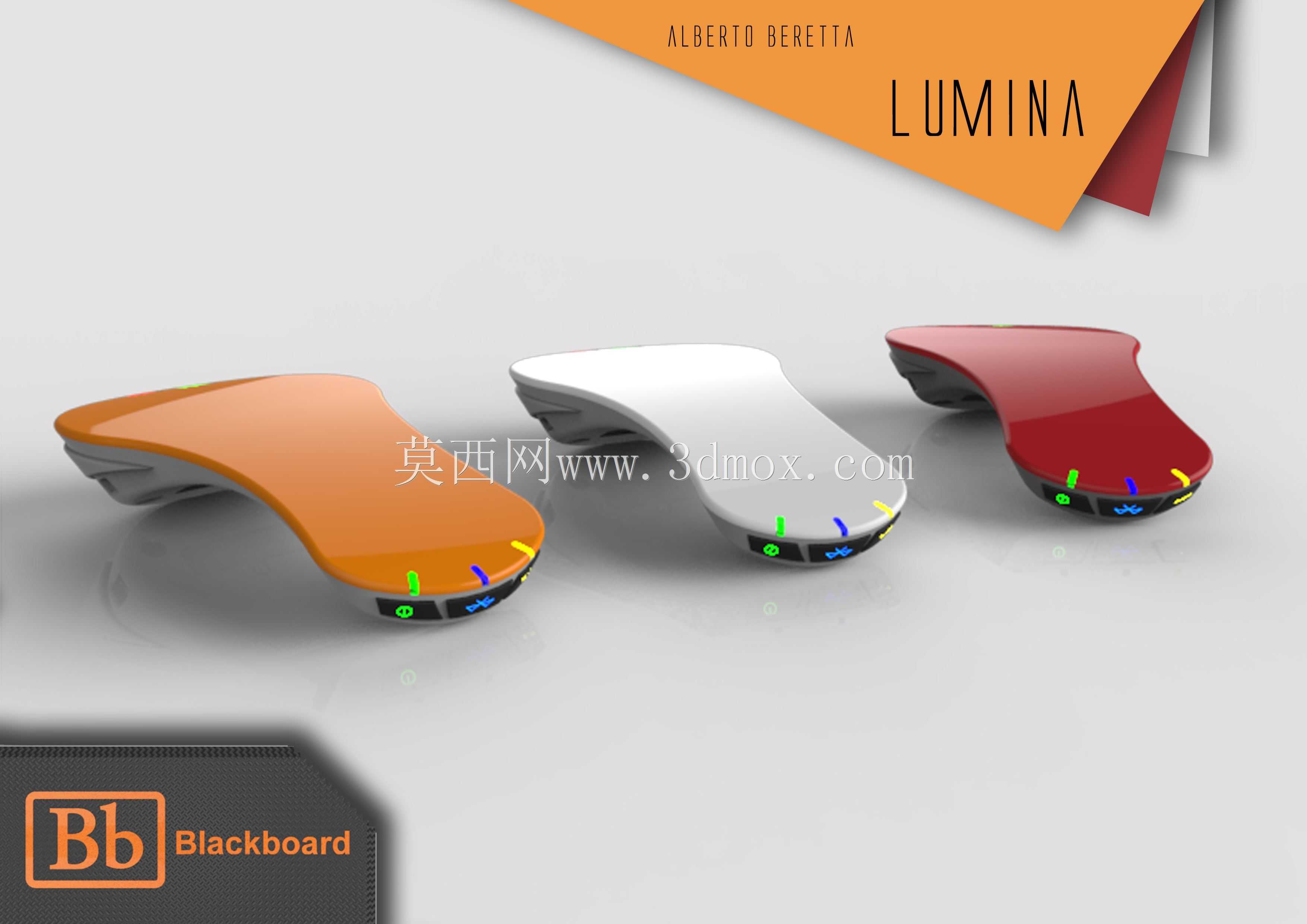

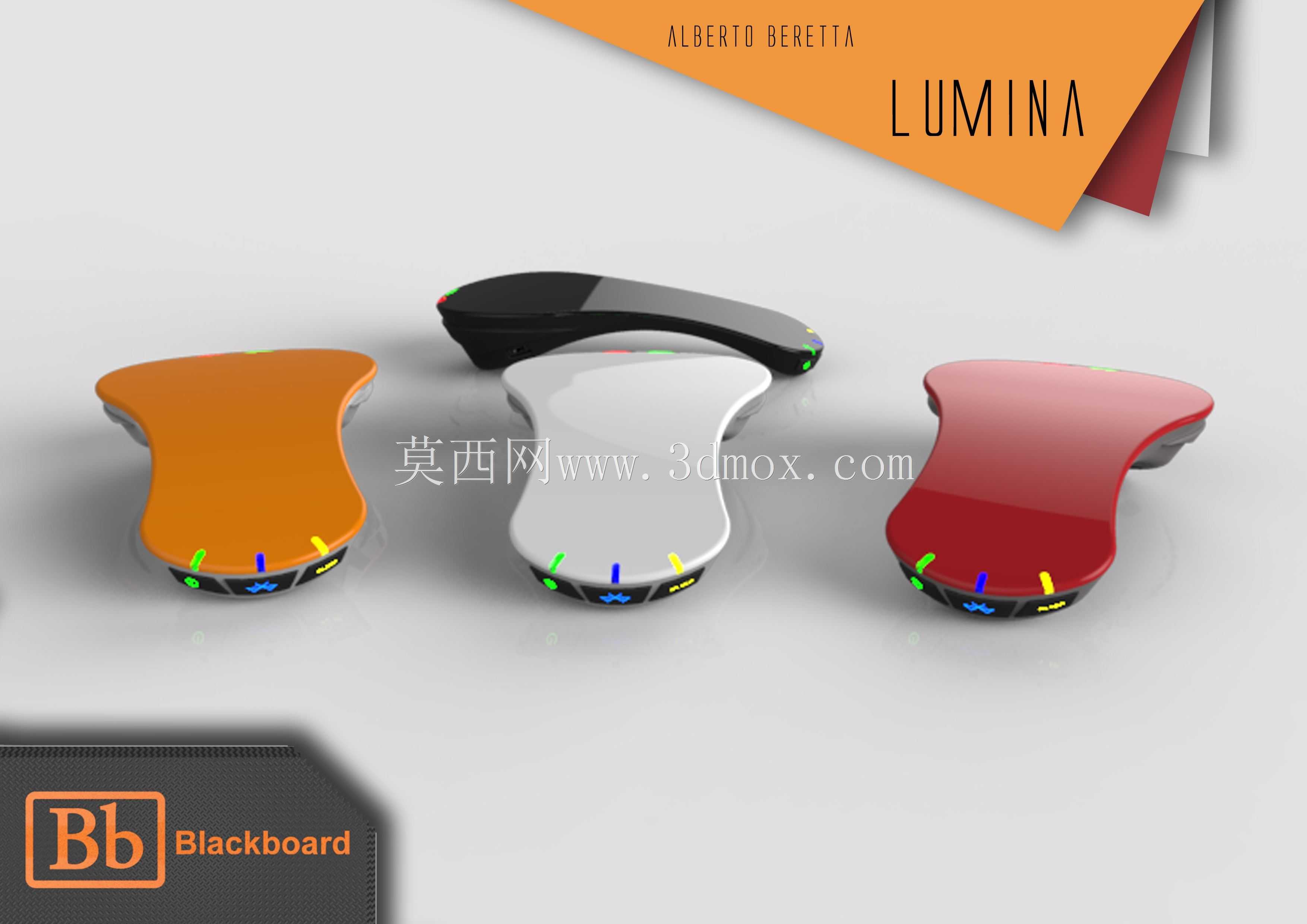

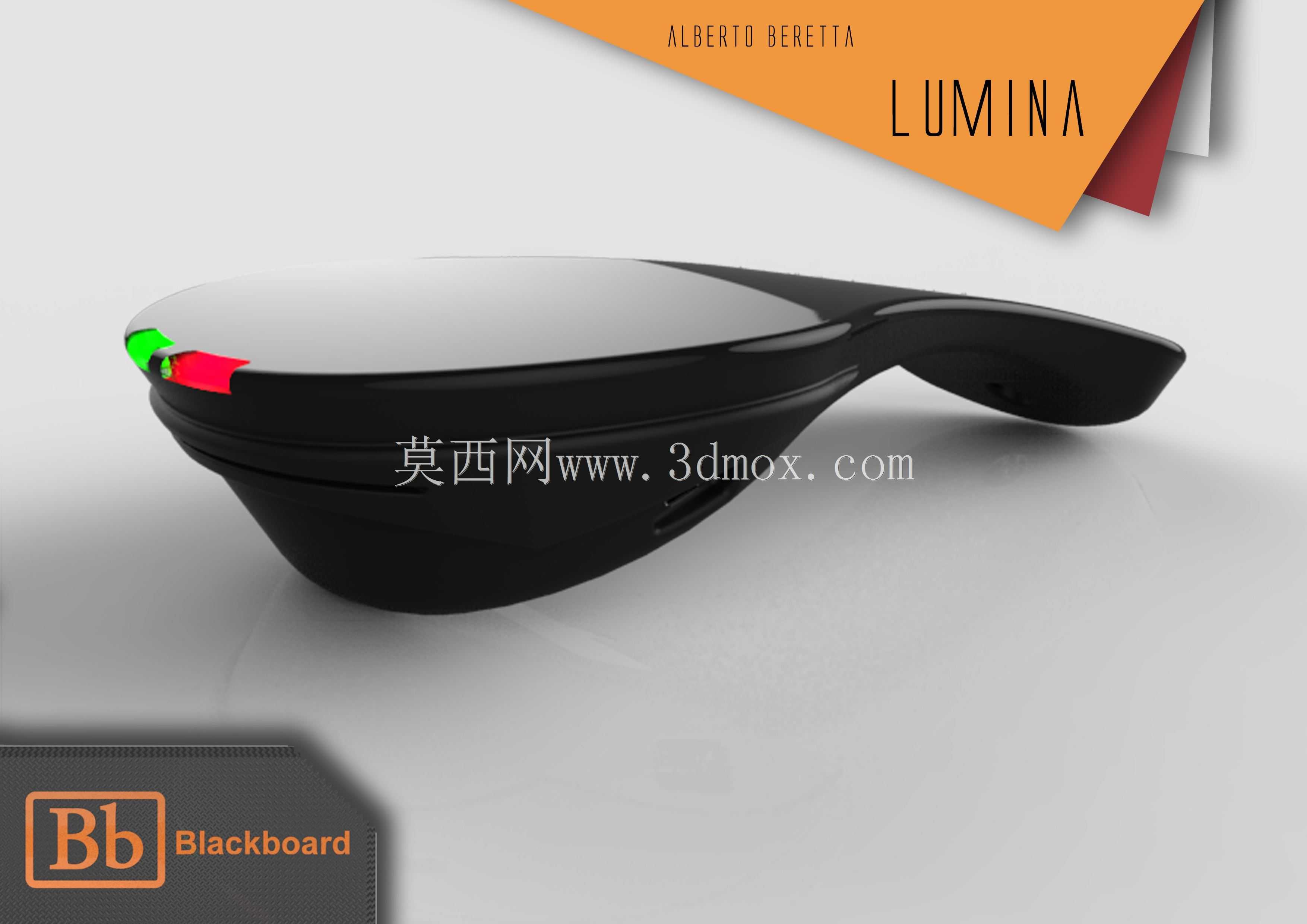

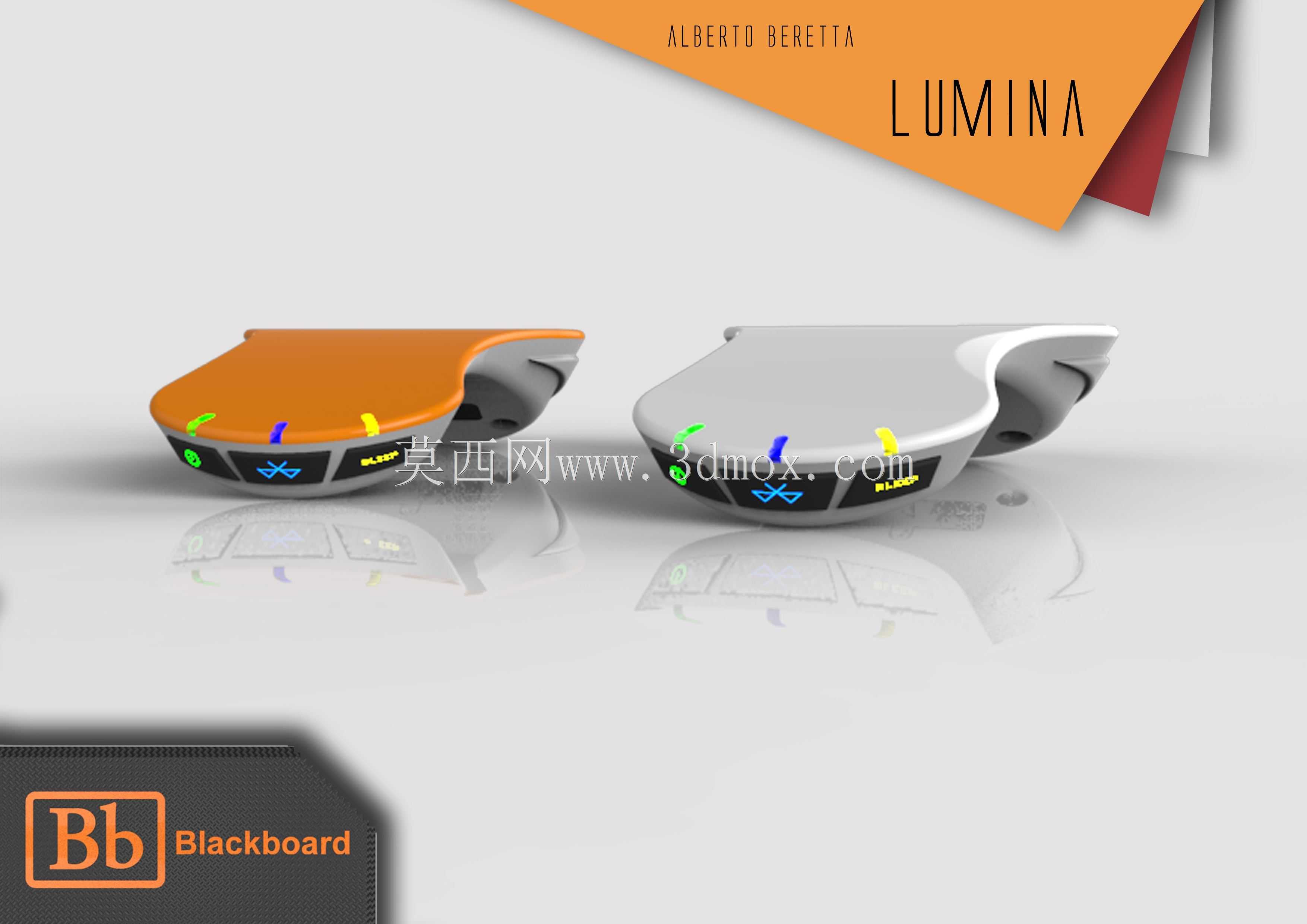

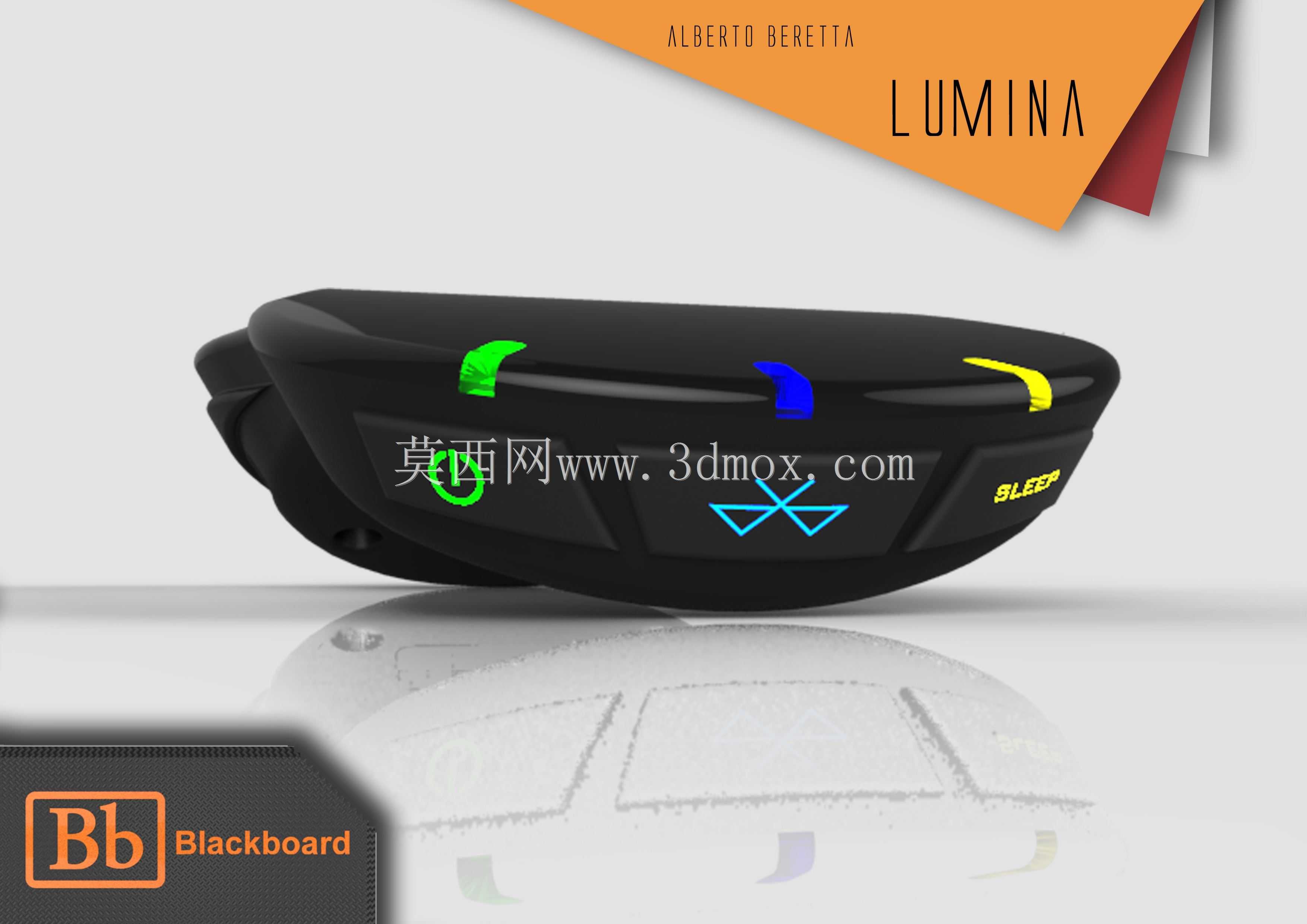

　　卡槽一侧设置0.8mm的定位凸台，和基座上的凹槽配合，安装时不需要刻意对位就能自动吸附到正确位置，避免装反导致的触点接触不良问题。装置前端的状态提示LED采用多色分区排布，分别对应电量状态、连接状态、交易反馈三类提示信息，当电池电量低于设定阈值时，对应位置的红色LED会按照3秒一次的频率间歇性点亮，不需要用户主动点亮屏幕查看电量，余光就能捕捉到低电提示，LED的灯珠选用0603封装的贴片式灯珠，灯珠外侧设置磨砂PC材质的导光罩，光线经过漫反射之后不会产生刺眼的眩光，即使在夜间环境下也不会因为灯光过强造成不适。支付交易的物理按键设置在装置的侧端，按键采用和外壳同弧度的曲面设计，按键的触发行程设置为0.6mm，触发力度控制在2.

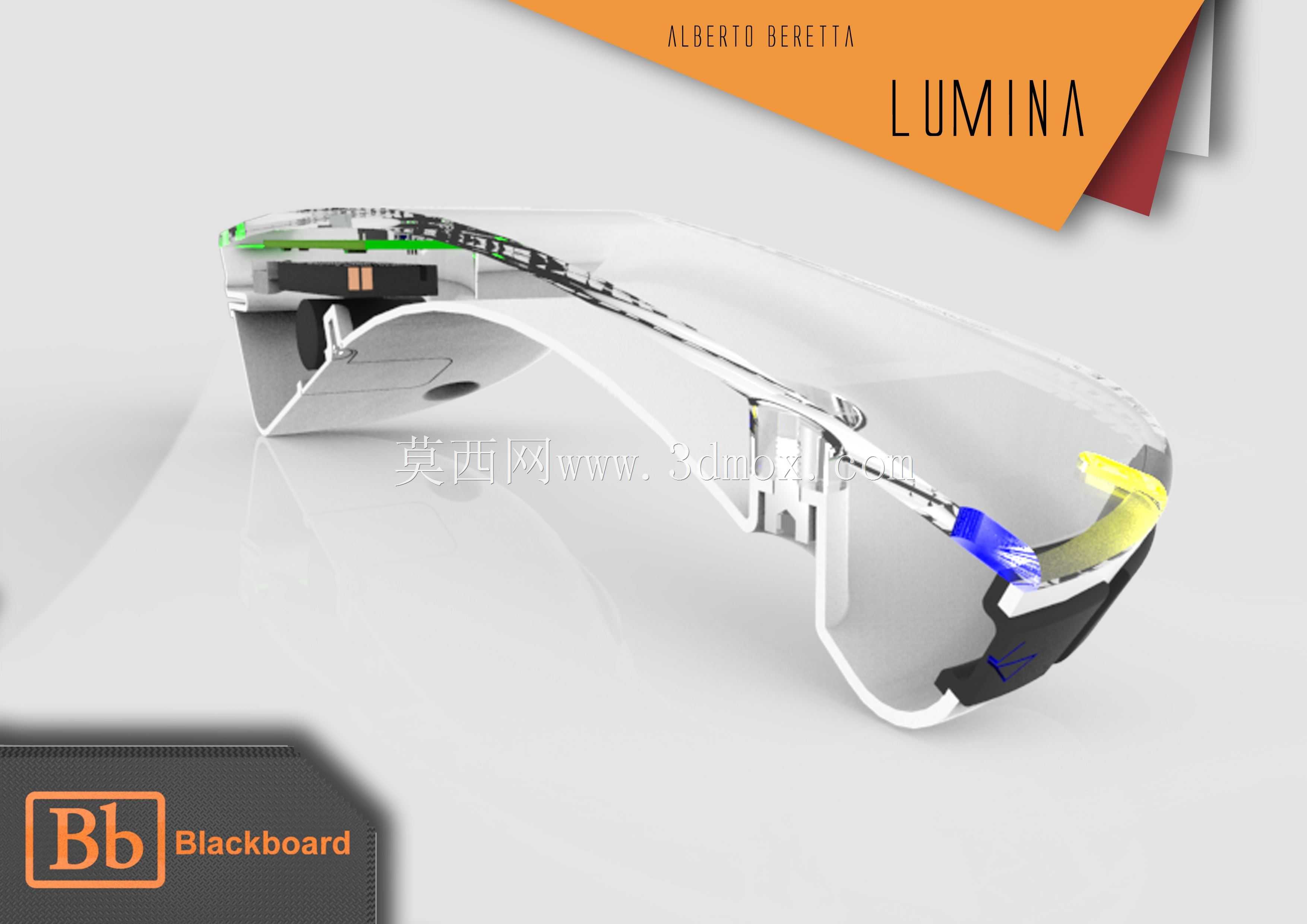

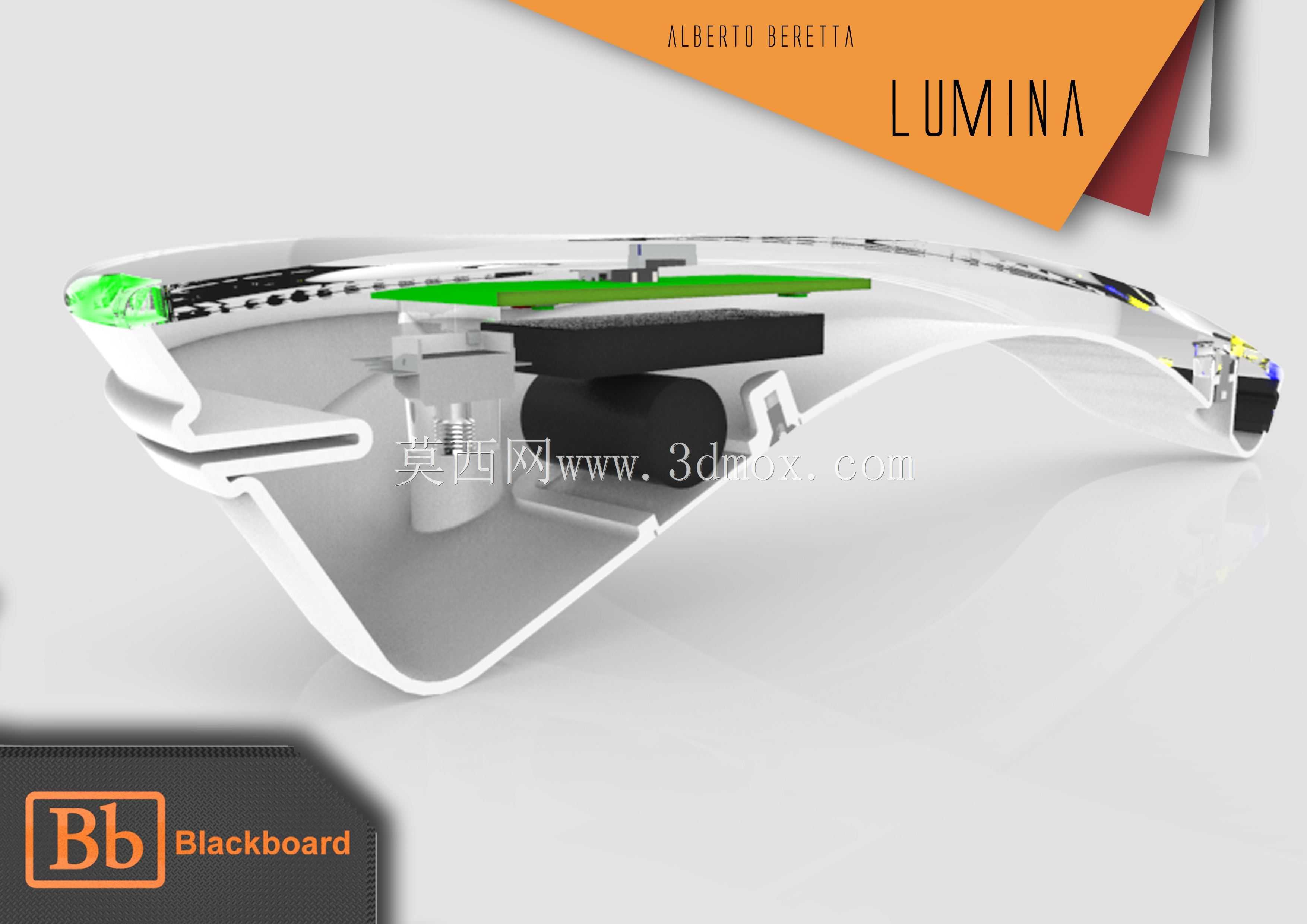

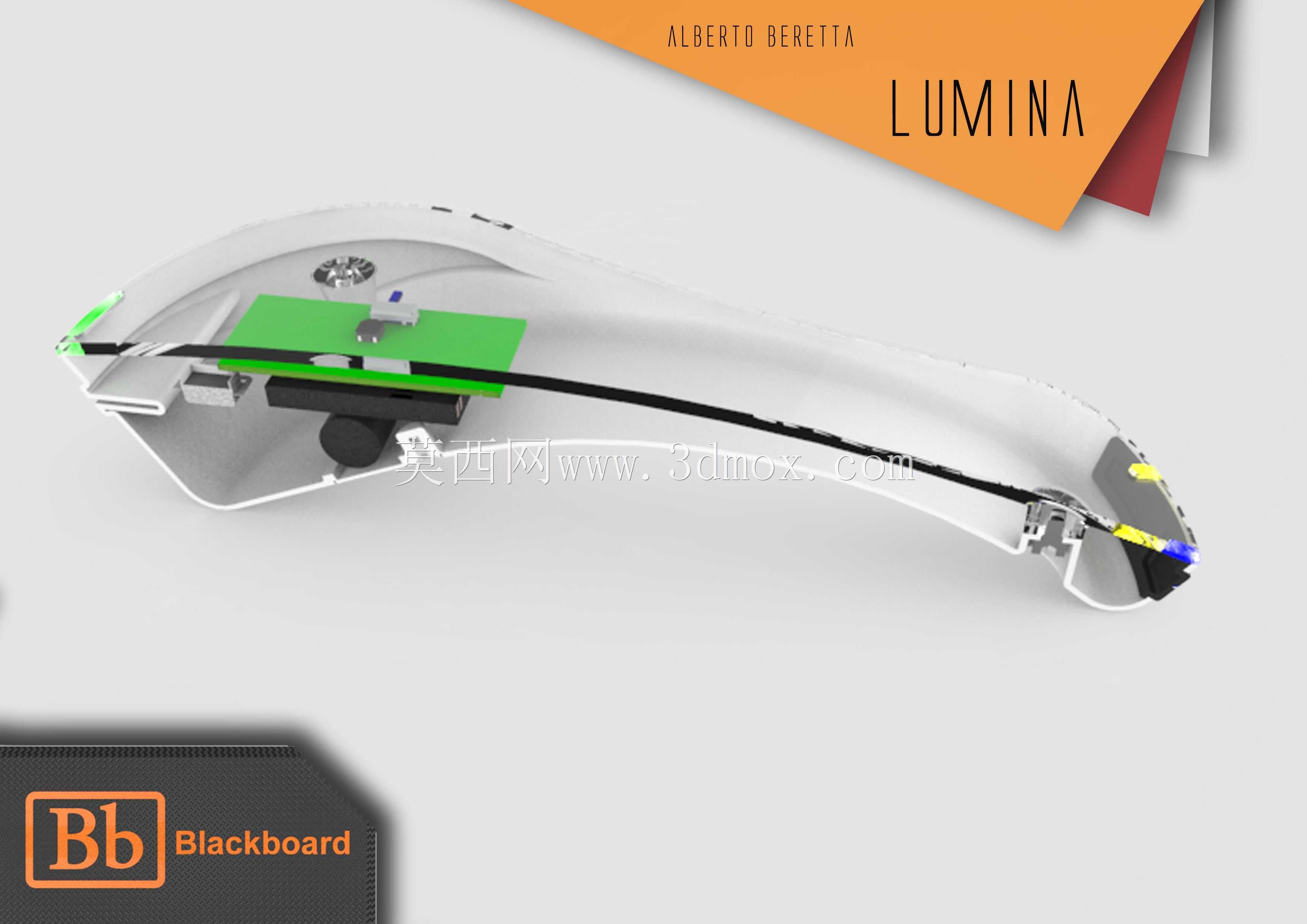

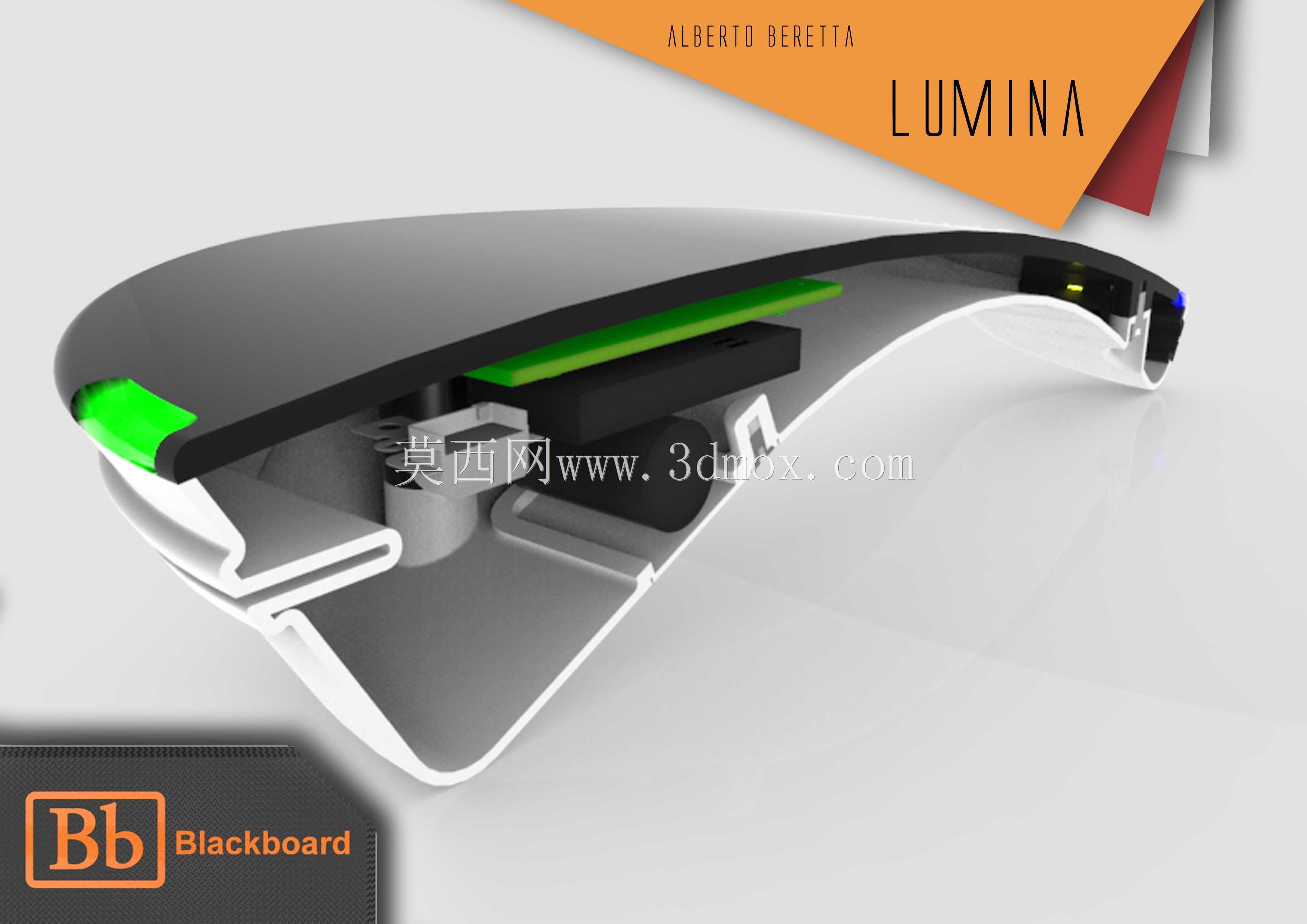

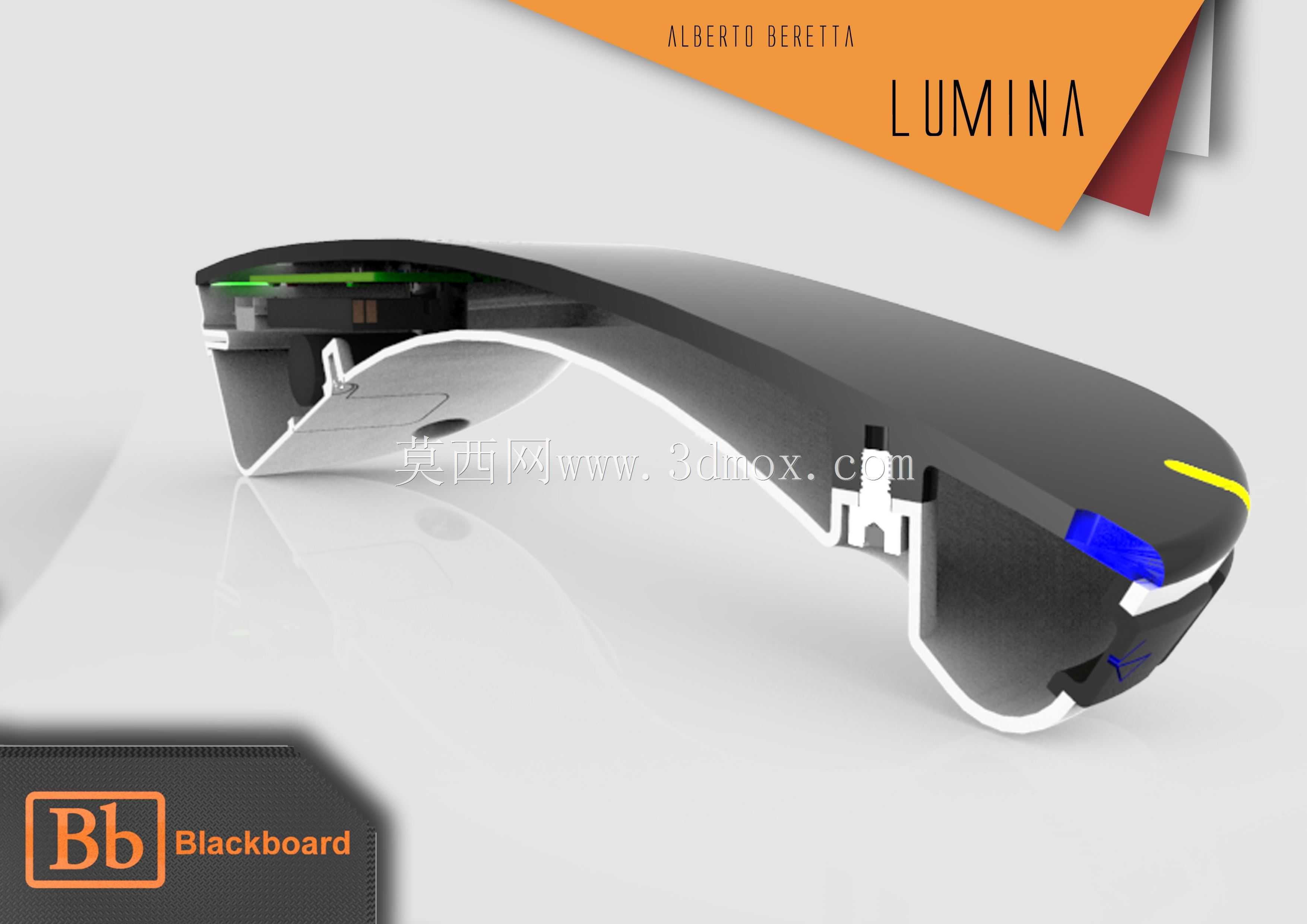

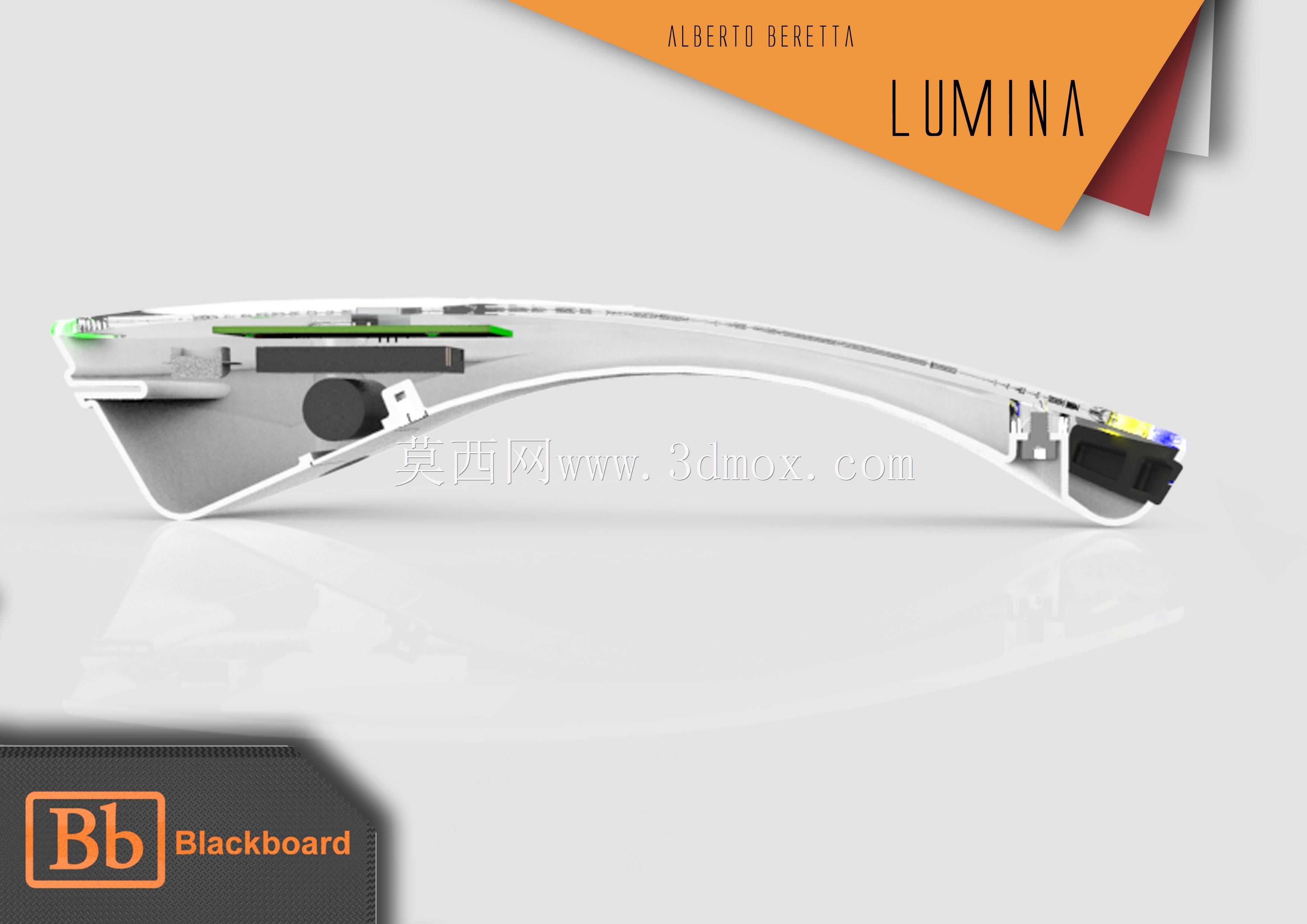

　　5N±0.3N，既不会因为日常轻微触碰产生误触发，又能保证按压的时候有清晰的反馈手感，按键周边做了0.3mm的防水凸台，配合硅胶密封圈可以达到IP54级别的防尘防水能力，日常出汗或者零星溅水不会影响按键的正常使用。装置的外壳主体采用ABS+PC混合材质注塑成型，表面做哑光UV处理，耐刮擦性能达到H级硬度，日常和钥匙等硬物放在一起不会轻易产生划痕，外壳的装配采用卡扣加超声波焊接的方式，接缝处的缝隙控制在0.1mm以内，没有明显的拼接台阶，整体外观流畅一体。内部的PCB板采用堆叠式排布，电池仓设置在装置的中部重心位置，佩戴的时候重量均匀分布，不会出现一端下坠偏移的情况，电池选用薄型聚合物锂电池，厚度4mm，容量适配装置的低功耗设计，

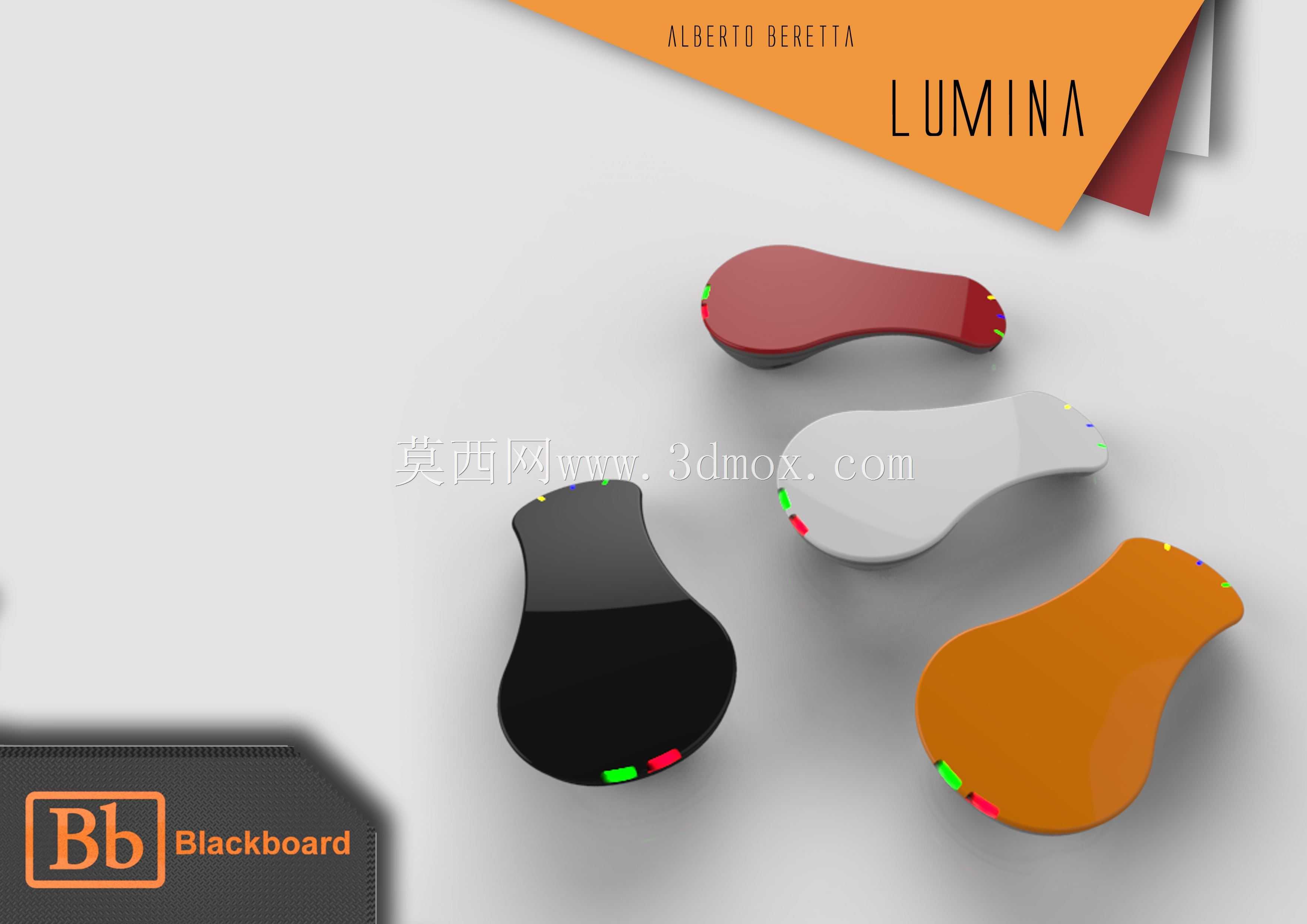

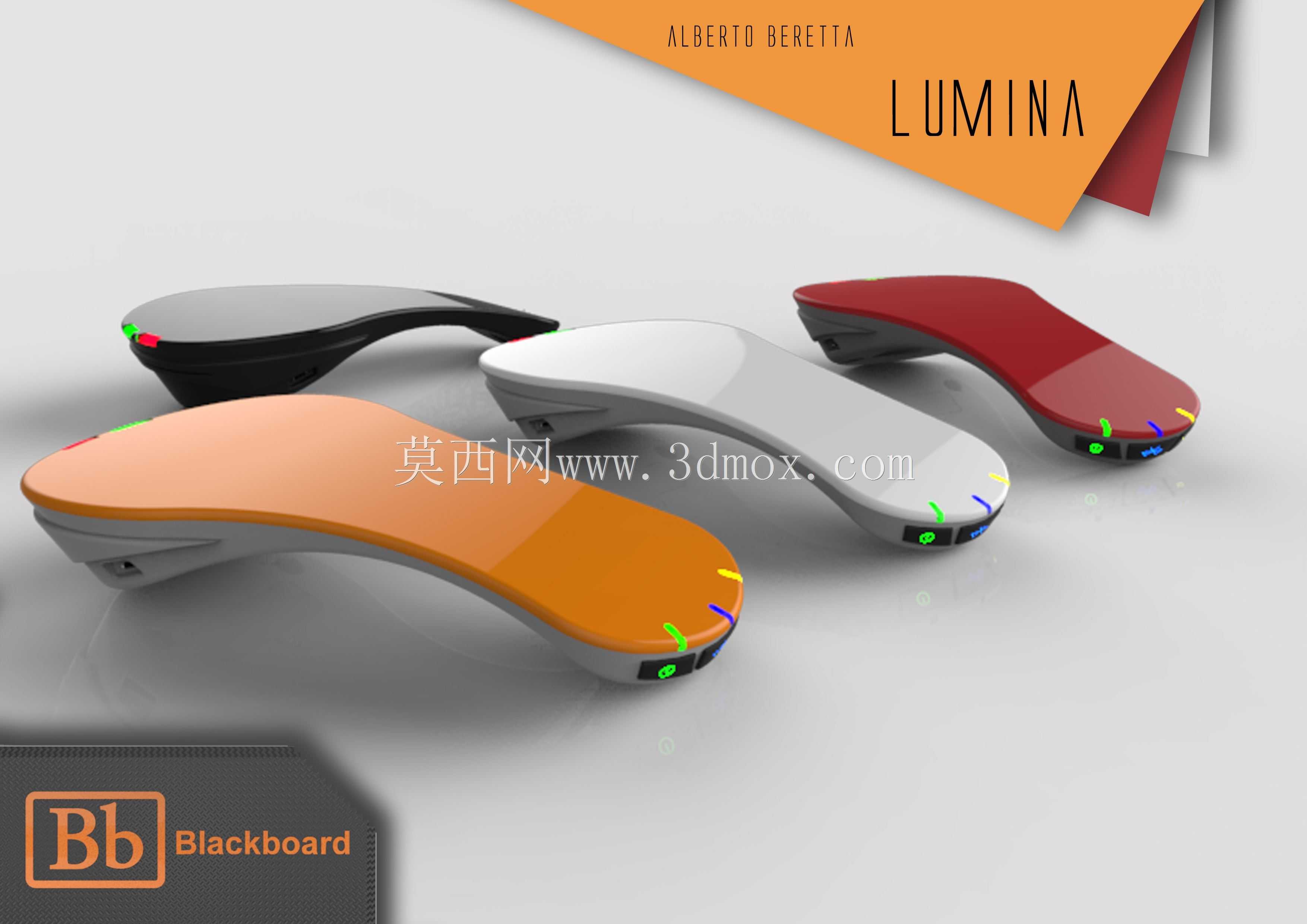

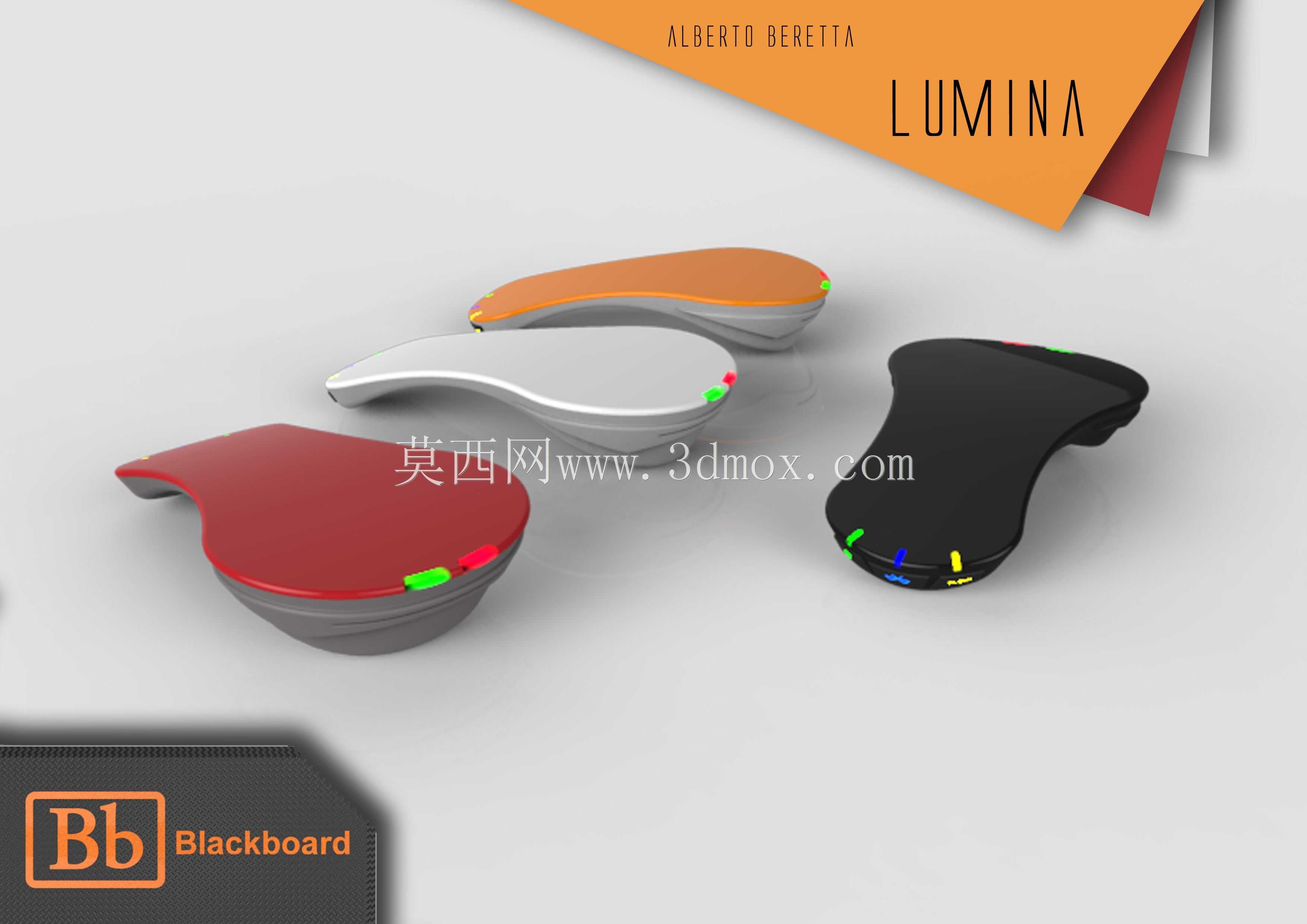

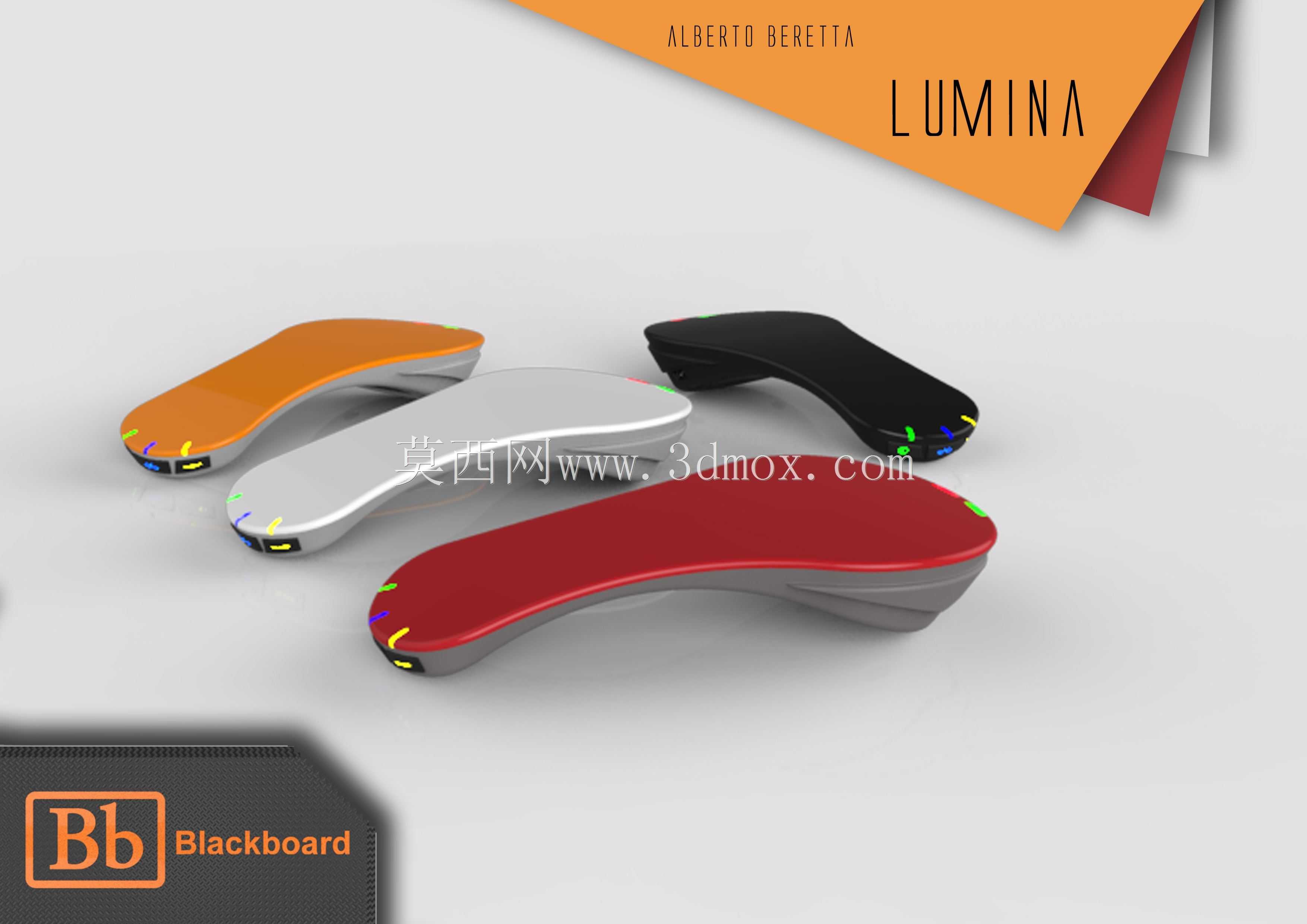

　　正常使用场景下可以满足一周以上的续航需求，充电触点设置在背部卡槽的内侧，和磁吸结构相邻，吸附到基座上的时候自动对位充电，不需要额外插拔充电线，触点采用镀金工艺，厚度1u，长期使用不会氧化导致接触不良。在结构细节处理上，LED的走线全部走外壳内壁的走线槽，避开按键和磁吸结构的安装位，装配的时候不会出现压线的问题，内部的元器件全部采用点胶固定，即使受到日常的磕碰冲击也不会出现元器件移位的情况，外壳的壁厚均匀控制在1.5mm，注塑的时候不会出现缩痕或者翘曲变形的问题，不同配色的外壳采用同一种模具成型，只需要更换色母料就能实现多色外观生产，不需要额外开模，有效控制生产环节的成本。装置的整体重量控制在22g以内，长时间佩戴不会产生明显的负重感，适配不同年龄段用户的佩戴使用需求，背部的磁吸卡槽兼容通用的佩戴基座，用户可以根据自己的使用习惯选择不同的佩戴方式，不需要额外更换适配配件。
