非接触式磁卡感应支付终端结构设计

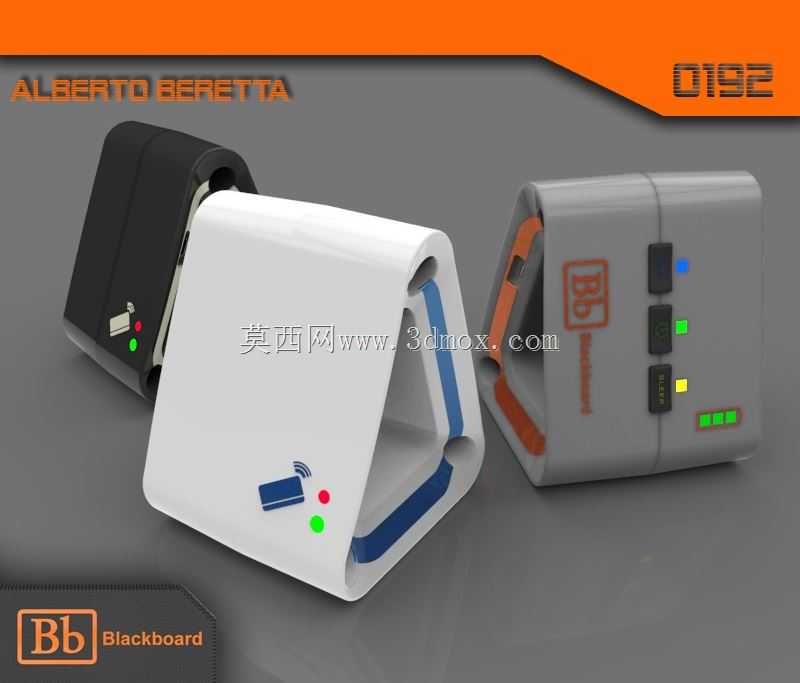

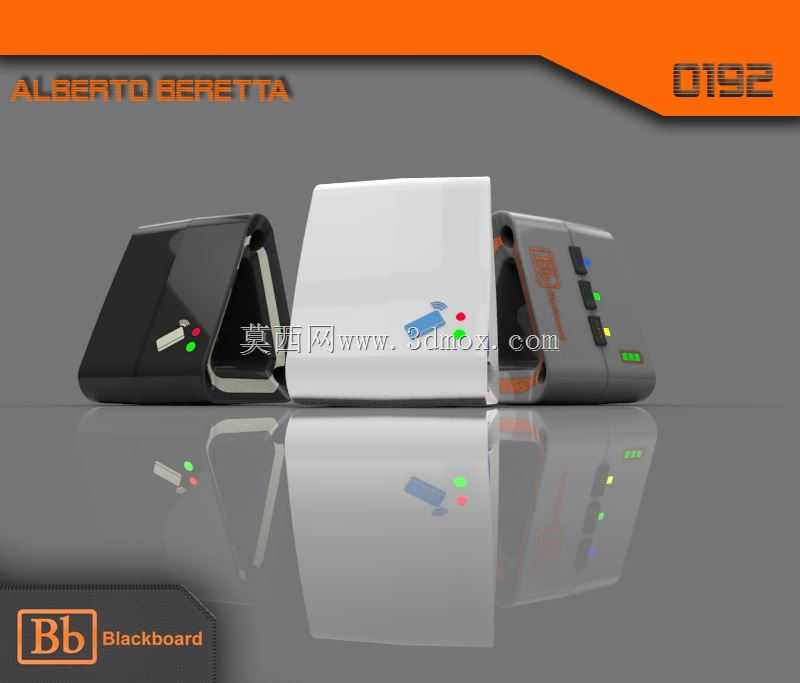

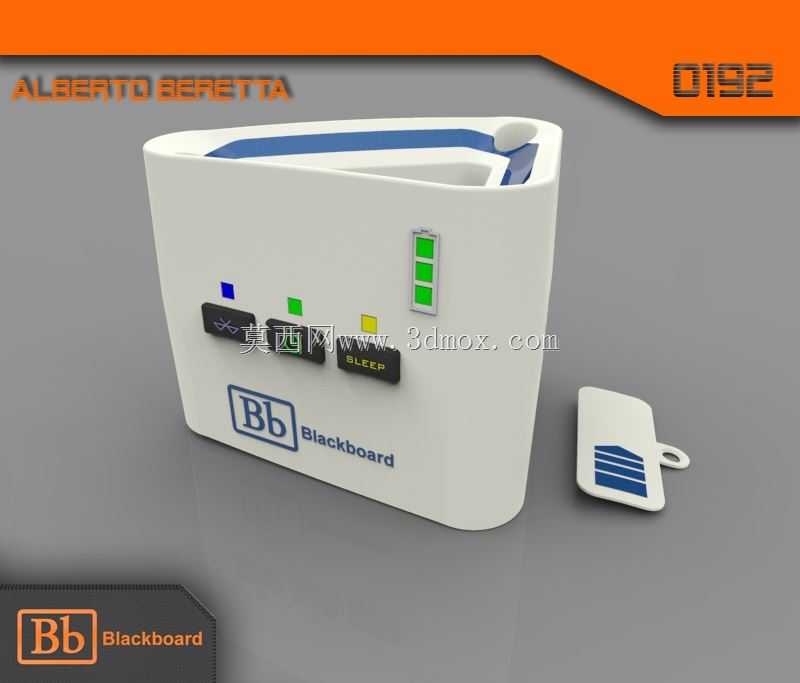

这款磁卡感应交易终端的结构设计，核心围绕桌面高频小额支付场景展开，适配便利店、社区商超、自助售卖点位的快速结算需求，日常使用中操作人员无需插拔卡片，仅需将磁卡贴近设备正面感应区域即可完成信息读取，搭配正面排布的多色状态LED，可直接向操作人员反馈读卡状态、交易结果、设备供电情况，省去额外查看上位机提示的步骤，适配快节奏的收银场景。

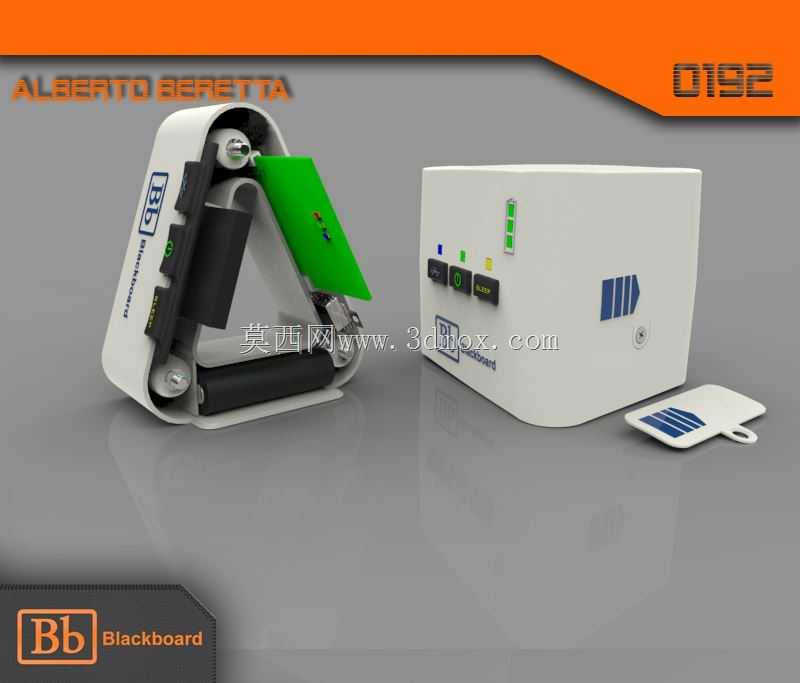

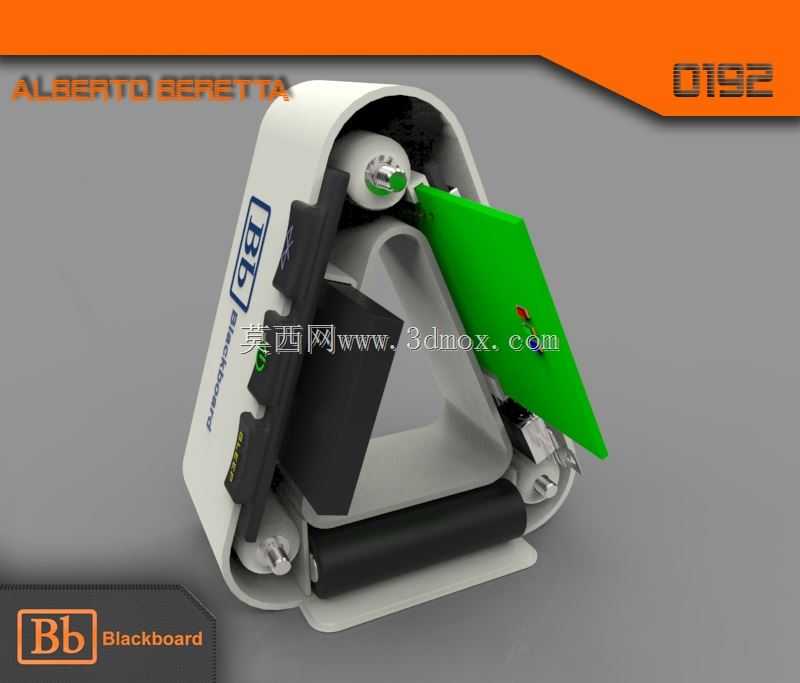

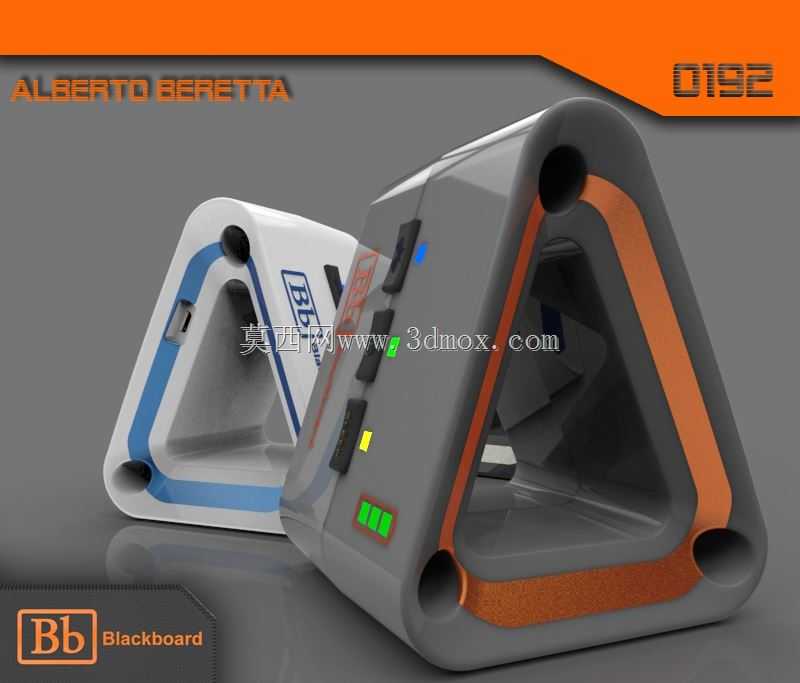

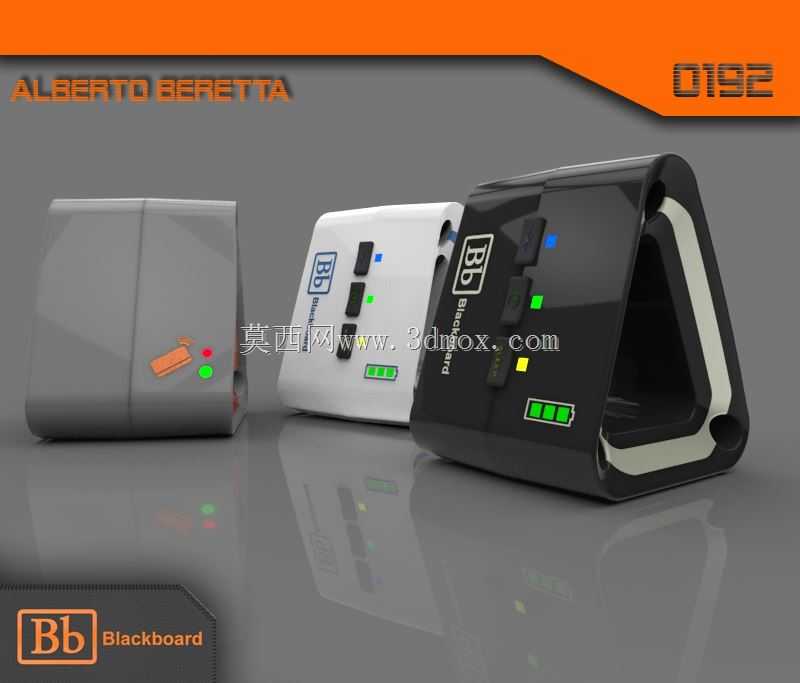

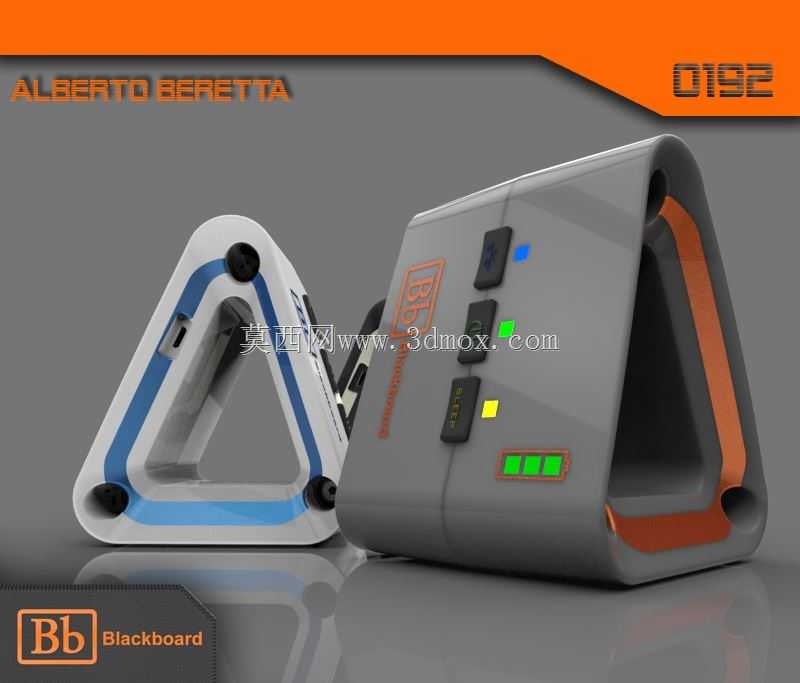

从结构拆分来看，整套设备由上下扣合的两组塑料外壳组成，内部预留了完整的电子元器件安装腔与电池仓空间，电池仓独立设置在壳体侧段，与主控电路板区域通过筋位做物理分隔，避免电池漏液、鼓胀后挤压核心电路，同时电池仓位置靠近壳体配重侧，放置在桌面时重心偏向底部靠后位置，即便操作人员单手触碰按键也不会出现设备倾翻的问题。所有操作按键全部布置在设备背面，日常使用中正面无凸起按键，既避免了收银台杂物误触按键触发异常操作，也让正面感应区域保持完整平面，清洁时直接用消毒湿巾擦拭即可，没有按键缝隙积灰、藏污的清洁死角，适配餐饮、生鲜售卖这类需要频繁清洁台面的使用场景。

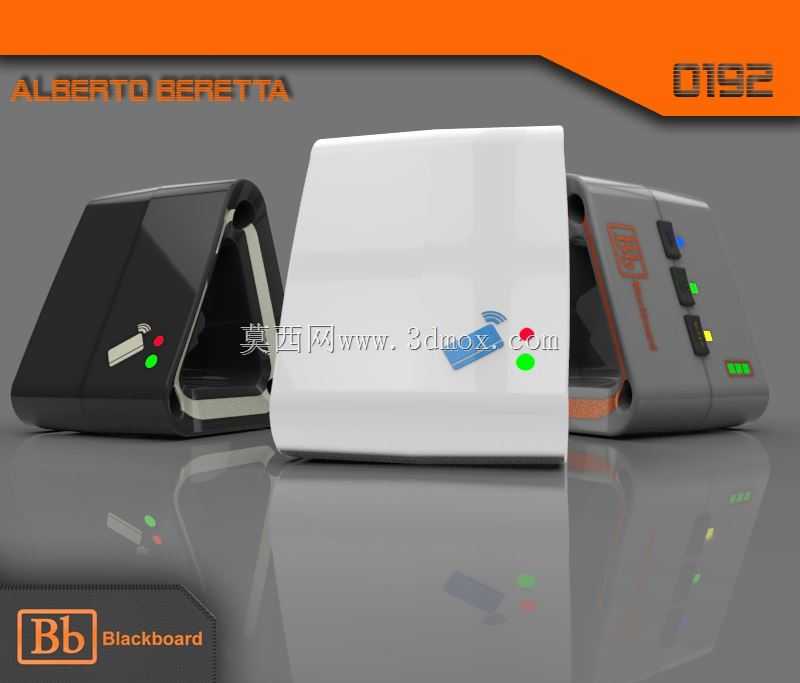

正面感应区域的传感器安装位做了精准的限位设计，磁卡传感器紧贴外壳内壁安装，外壳对应位置的塑料壁厚控制在1.2mm，既保证壳体结构强度，也不会因为壁厚过厚衰减磁卡信号读取灵敏度，传感器周边设置了十字形的定位筋，装配时无需额外打胶固定，直接卡入筋位即可完成定位，装配公差控制在±0.1mm，确保感应中心与外壳标识位置完全对齐，用户持卡贴近时不会出现对位偏差导致的读卡失败。状态LED的导光结构直接与外壳一体注塑成型，每个LED对应独立的导光柱，导光柱表面做磨砂雾化处理，光线透出时均匀柔和，不会出现局部亮斑，不同功能的LED采用差异化的位置排布，供电状态灯在最外侧，交易状态灯居中靠近感应区，读卡状态灯靠近侧边，操作人员余光即可快速识别设备状态。

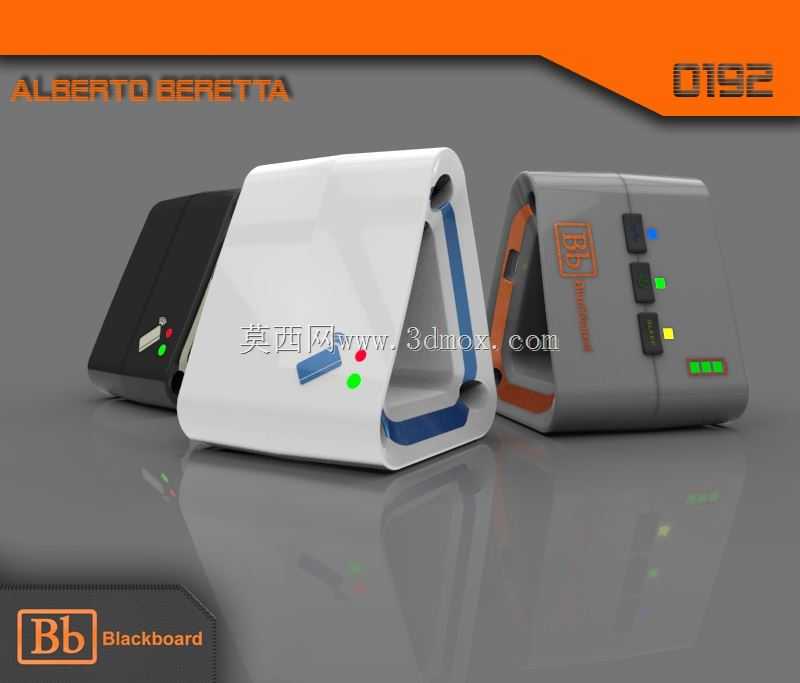

外壳的边角全部做了R3.5的圆角过渡，没有尖锐的直角棱边，日常搬运、擦拭过程中不会划伤操作人员手部，壳体表面做细晒纹处理，日常使用中不容易残留指纹和划痕，长期使用也能保持外观整洁。壳体的扣合结构采用周边均匀排布的卡扣连接，卡扣配合量控制在0.8mm，装配时直接按压即可扣合，拆卸维修时用专用撬片沿侧边缝隙即可分离，无需额外设置螺丝孔，外观面没有螺丝孔位破坏整体完整性。设备底部预留了整圈的防滑胶条安装槽，胶条厚度1.5mm，安装后胶条突出壳体底面0.8mm，放置在玻璃、亚克力、木质收银台面上都能保持足够的摩擦力，不会因为操作人员触碰出现滑动。

从安装边界来看，设备整体宽度控制在110mm，深度85mm，高度60mm，占用收银台的面积不到半张A4纸的六分之一，不会占用过多台面空间，即便在紧凑的收银点位，旁边放置扫码枪、小票打印机也不会出现空间干涉。设备侧面预留了隐藏式的走线槽，如果需要外接电源供电，电源线可以从侧边走线槽引出，顺着台面边缘排布，不会出现线材翘起勾挂杂物的问题。内部电路板安装柱的高度统一设置为8mm，电路板与壳体内壁之间预留足够的散热空间，长时间连续读卡工作时，主控芯片产生的热量可以通过壳体内壁的空气对流自然散出，无需额外加装散热片，控制整体生产成本与重量。电池仓的盖体采用滑扣结构，更换电池时无需拆开整个壳体，仅需滑动后盖即可取出电池更换，日常维护操作简单，无需专业维修人员即可完成电池更换操作。
